【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTBBS

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
板金
部品取付穴
なし
長穴
あり
側面穴
なし
穴位置
フリー寸法
穴数
6
種別
フリー寸法タイプ
タイプ
JTBBS
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

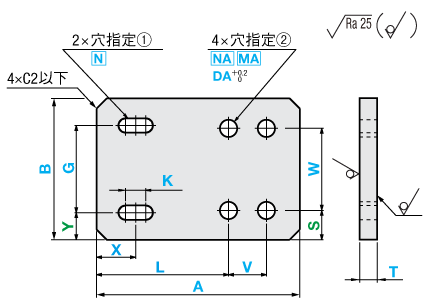

外形図・規格表

[ ! ]長穴向きを変更可能。寸法関係にご注意ください。（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト通し穴	タップ穴（並目）	公差付通し穴
Code	N・NA	MA	DA
形状図	[ ! ]
形状図	[ ! ]d寸法は規格表下部「N・NA加工寸法表」参照

型式		[ M ]材質		[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質		[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-JTBBS	SUD	SUS304(2B)		－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JTBBS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-JTBBS					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JTBBS	AM	A5052		－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JTBBS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-JTBBS					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JTBBS	AMW			アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JTBBS	AMW			アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JTBBS	AMB			アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JTBBS	AMB			アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JTBBS	SPU	T0.8~3.2 T4.5~6.0 T9.0	: SPCC : SPHC : SS400(黒皮)	三価クロメート(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JTBBS	SPU			三価クロメート(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-JTBBS	SPK			三価クロメート(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JTBBS	SPK			三価クロメート(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

－

Type

－

材質記号

SL-JTBBS

－

SUD

－

A80

－

B50

－

T3.0

－

X10

－

G30

－

K10

－

L30

－

V20

－

W30

－

NA5

型式

指定1mm単位

選択

穴指定①

穴指定②

Type

材質記号

Code/指定方法

SL-JTBBS
SH-JTBBS
SHD-JTBBS

SUD

15
～
200

1.0 ・ 1.5 ・ 2.0
3.0 ・ 4.0 ・ 5.0

指定
0.1mm単位

指定
0.1mm単位
[ ! ]K≦N×10

(ボルト通し穴)

(タップ穴)

(通し穴)

AM
AMW
AMB

15
～
300

1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0

0・3・4・5

3～30

6・8・10

(0.5mm単位)

（選択）

[ ! ]

SPU
SPK

0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3
3.2 ・ 4.5 ・ 6.0 ・ 9.0

[ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。

[ NG ]アルマイト品・三価クロメート品は電解研磨（SHD-）選択不可

[ ! ]N・NA加工寸法表

N・NA指定値	通し穴径(d)
0	(穴無し)
3	3.5
4	4.5
5	5.5
6	6.5
8	9
10	11

[ ! ]穴加工対応表

T	N・NA（ボルト通し穴）	MA（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10
9.0	0・5・6・8・10	0・5・6・8・10

[ ! ]AM/AMW/AMBはT1.0時タップ穴不可

追加工

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

－

(CC・RC)

Type

－

材質記号

SL-JTBBS

－

SUD

－

A80

－

B50

－

T3.0

－

X10

－

G30

－

K10

－

L30

－

V20

－

W30

－

NA5

－

CC5

Alteration

長穴角度変更

コーナーカット

Code

Spec.

長穴を上図のように変更します。
[ ! ]寸法関係に注意

指定方法

RCを型式末尾に追加
(例)～－RC

CC＝指定1mm単位
1≦CC≦10

指定方法

CCを型式末尾に追加
(例)～－CC5

￥/1Code

無料

400

仕様・加工限界

[ ! ]1．許容差は下図を参照

<加工寸法の普通許容差>

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ無）	許容差（a・b）	±0.1	±0.2	±0.3	±0.5

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ]2．バリ高さ0.1以下
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．穴無し仕様に変更した場合、アルマイト処理T4以上は下図のような吊るし穴があく場合があります。

[ ! ]5．長穴は寸法によっては下記形状となる可能性があります。
(取付穴の機能に支障がない程度です)

[ ! ]6．穴と穴、穴と端面の肉厚に加工限界があります。（例：下図b部）

T			b
SPCC SPHC SS400	A5052	SUS304	b
0.8	ー	ー	1
1.0	ー	1.0	1
1.2	ー	ー	1
1.6	1.5	1.5	1
2.3	2.0	2.0	1.5
3.2	3.0	3.0	1.5
4.5	4.0	4.0	2
ー	5.0	5.0	2.5
6.0	ー	ー	2.5
9.0	ー	ー	4

[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

■材質（表面処理）、加工方法別の外観

	なし	四三酸化鉄皮膜	三価クロメート（白）	三価クロメート（黒）
	SP	SPB	SPU	SPK
SPCC T0.8～3.2
SPHC T4.5～6.0
SS400（黒皮） T9.0

	なし	アルマイト処理（白）	アルマイト処理（黒）
	AM	AMW	AMB
A5052

	なし
	SUD
SUS304（2B) T0.8～6.0
SUS304（No.1） T9.0

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-JTBBS-AM-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SH-JTBBS-AMB-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SH-JTBBS-AMW-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SH-JTBBS-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6,9]

SH-JTBBS-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6,9]

SH-JTBBS-SUD-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

SHD-JTBBS-AM-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SHD-JTBBS-SUD-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

SL-JTBBS-AM-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SL-JTBBS-AMB-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SL-JTBBS-AMW-A[15-300/1]-B[15-300/1]-T[1.5,2,3,4,5]

SL-JTBBS-SPK-A[15-300/1]-B[15-300/1]-T9

SL-JTBBS-SPK-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

SL-JTBBS-SPU-A[15-300/1]-B[15-300/1]-T9

SL-JTBBS-SPU-A[15-300/1]-B[15-300/1]-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]

SL-JTBBS-SUD-A[15-300/1]-B[15-300/1]-T[1,1.5,2,3,4,5]

詳細材質

洗浄方法

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理(黒)	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	アルマイト処理(黒)	10	1個
A5052	精密洗浄	A5052	アルマイト処理(白)	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	アルマイト処理(白)	10	1個
SPCC(SPHC)	精密洗浄	SPCC/SPHC/SS400（黒皮）	三価クロメート(黒)	15 ～ 300	15 ～ 300	0.8 ～ 9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400(黒皮)（T9.0）	三価クロメート(黒)	10	1個
SPCC(SPHC)	精密洗浄	SPCC/SPHC/SS400（黒皮）	三価クロメート(白)	15 ～ 300	15 ～ 300	0.8 ～ 9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400(黒皮)（T9.0）	三価クロメート(白)	10	1個
SUS304	精密洗浄	SUS304（2B）	なし	15 ～ 300	15 ～ 300	1 ～ 5	SUS304(2B)	-	10	1個
A5052	電解研磨＋精密洗浄	A5052	なし	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304（2B）	なし	15 ～ 300	15 ～ 300	1 ～ 5	SUS304(2B)	-	10	1個
A5052	脱脂洗浄	A5052	なし	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理(黒)	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	アルマイト処理(黒)	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理(白)	15 ～ 300	15 ～ 300	1.5 ～ 5	A5052	アルマイト処理(白)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400（黒皮）	三価クロメート(黒)	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400(黒皮)（T9.0）	三価クロメート(黒)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400（黒皮）	三価クロメート(黒)	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400(黒皮)（T9.0）	三価クロメート(黒)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400（黒皮）	三価クロメート(白)	15 ～ 300	15 ～ 300	9	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400(黒皮)（T9.0）	三価クロメート(白)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400（黒皮）	三価クロメート(白)	15 ～ 300	15 ～ 300	0.8 ～ 6	SPCC（T0.8～3.2）/SPHC（T4.5～6.0）/SS400(黒皮)（T9.0）	三価クロメート(白)	10	1個
SUS304	脱脂洗浄	SUS304（2B）	なし	15 ～ 300	15 ～ 300	1 ～ 5	SUS304(2B)	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	8日目
- ( - )	8日目
- ( - )	11日目
- ( - )	6日目
- ( - )	11日目
- ( - )	6日目
- ( - )	8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は３Dビュー、CADデータのご用意がございますので合わせてご確認ください。

納期・価格

価格表

■材質記号 SUD(SUS304)

A	B	T	￥基準単価
A	B	T	SL-JTBBS	SH-JTBBS	SHD-JTBBS
15～100	15～100	1.0～1.5	2,630	3,030	3,270
		2.0～3.0	2,900	3,300	3,540
		4.0～5.0	3,290	3,690	3,930
	101～200	1.0～1.5	2,750	3,150	3,390
		2.0～3.0	3,040	3,440	3,680
		4.0～5.0	3,520	3,920	4,160
101～200	15～100	1.0～1.5	2,750	3,150	3,390
		2.0～3.0	3,040	3,440	3,680
		4.0～5.0	3,760	4,160	4,400
	101～200	1.0～1.5	2,920	3,320	3,560
		2.0～3.0	3,290	3,690	3,930
		4.0～5.0	4,090	4,490	4,730

■材質　A5052

A	B	T	￥基準単価
			￥基準単価
			AM			AMW		AMB
			SL-JTBBS	SH-JTBBS	SHD-JTBBS	SL-JTBBS	SH-JTBBS	SL-JTBBS	SH-JTBBS
15～100	15～100	1.5	2,560	2,960	3,200	3,070	3,470	3,230	3,630
		2.0～3.0	2,560	2,960	3,200	3,070	3,470	3,230	3,630
		4.0～5.0	3,090	3,490	3,730	3,760	4,160	3,970	4,370
	101～200	1.5	2,710	3,110	3,350	3,550	3,950	3,730	4,130
		2.0～3.0	2,710	3,110	3,350	3,550	3,950	3,730	4,130
		4.0～5.0	3,280	3,680	3,920	4,380	4,780	4,610	5,010
	201～300	1.5	2,840	3,240	3,480	4,000	4,400	4,170	4,570
		2.0～3.0	2,840	3,240	3,480	4,000	4,400	4,170	4,570
		4.0～5.0	3,450	3,850	4,090	4,970	5,370	5,190	5,590
101～200	15～100	1.5	2,840	3,240	3,480	4,000	4,400	4,170	4,570
		2.0～3.0	2,840	3,240	3,480	4,000	4,400	4,170	4,570
		4.0～5.0	3,450	3,850	4,090	4,970	5,370	5,190	5,590
	101～200	1.5	3,140	3,540	3,780	4,820	5,220	5,150	5,550
		2.0～3.0	3,140	3,540	3,780	4,820	5,220	5,150	5,550
		4.0～5.0	3,840	4,240	4,480	6,030	6,430	6,440	6,840
	201～300	1.5	3,430	3,830	4,070	5,430	5,830	5,750	6,150
		2.0～3.0	3,430	3,830	4,070	5,430	5,830	5,750	6,150
		4.0～5.0	4,210	4,610	4,850	6,810	7,210	7,240	7,640
201～300	15～100	1.5	3,430	3,830	4,070	4,590	4,990	4,760	5,160
		2.0～3.0	3,430	3,830	4,070	4,590	4,990	4,760	5,160
		4.0～5.0	4,210	4,610	4,850	5,730	6,130	5,950	6,350
	101～200	1.5	3,910	4,310	4,550	6,080	6,480	6,570	6,970
		2.0～3.0	3,910	4,310	4,550	6,080	6,480	6,570	6,970
		4.0～5.0	4,840	5,240	5,480	7,660	8,060	8,320	8,720
	201～300	1.5	4,370	4,770	5,010	7,350	7,750	7,930	8,330
		2.0～3.0	4,370	4,770	5,010	7,350	7,750	7,930	8,330
		4.0～5.0	5,450	5,850	6,090	9,330	9,730	10,090	10,490

■材質　SPCC / SPHC / SS400

A	B	T	本体価格￥基準単価
			SPU
			SPK
			SL-JTBBS	SH-JTBBS
10～100	5～100	0.8～1.6	2,530	2,930
		2.0～3.2	2,640	3,040
		4.0～5.0	3,050	3,450
		6.0	3,050	3,450
		9.0	3,280	3,680
	101～200	0.8～1.6	2,580	2,980
		2.0～3.2	2,700	3,100
		4.0～5.0	3,140	3,540
		6.0	3,140	3,540
		9.0	3,610	4,010
	201～300	0.8～1.6	2,620	3,020
		2.0～3.2	2,770	3,170
		4.0～5.0	3,210	3,610
		6.0	3,210	3,610
		9.0	4,420	4,820
101～200	5～100	0.8～1.6	2,570	2,970
		2.0～3.2	2,730	3,130
		4.0～5.0	3,170	3,570
		6.0	3,170	3,570
		9.0	3,650	4,050
	101～200	0.8～1.6	2,670	3,070
		2.0～3.2	2,840	3,240
		4.0～5.0	3,350	3,750
		6.0	3,350	3,750
		9.0	4,370	4,770
	201～300	0.8～1.6	2,750	3,150
		2.0～3.2	2,950	3,350
		4.0～5.0	3,520	3,920
		6.0	3,520	3,920
		9.0	5,160	5,560
201～300	5～100	0.8～1.6	3,030	3,430
		2.0～3.2	3,090	3,490
		4.0～5.0	3,510	3,910
		6.0	3,510	3,910
		9.0	4,060	4,460
	101～200	0.8～1.6	3,190	3,590
		2.0～3.2	3,470	3,870
		4.0～5.0	4,010	4,410
		6.0	4,010	4,410
		9.0	5,300	5,700
	201～300	0.8～1.6	3,320	3,720
		2.0～3.2	3,640	4,040
		4.0～5.0	4,450	4,850
		6.0	4,450	4,850
		9.0	6,640	7,040

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	50%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SUD・AM・SPU・SPK（T9.0を除く）

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

●材質記号SPU・SPK（T9.0）

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTBBSのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTBBS	板金取付板・ブラケット -フリー寸法タイプ- JTBBS・JTBBR	【ふっ素樹脂コーティング】板金　取付板・ブラケット－フリー寸法タイプ－ JTBBS	【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTADS	【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTDAS	【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTDBS
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	9日目	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	板金	板金	板金	板金	板金	板金
部品取付穴	なし	なし	なし	なし	なし	なし
長穴	あり	あり	あり	なし	なし	あり
