【クリーン洗浄品】板金 取付板・ブラケット -フリー寸法タイプ- JTHDS・JTHDR
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

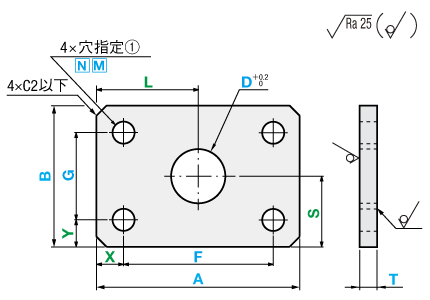

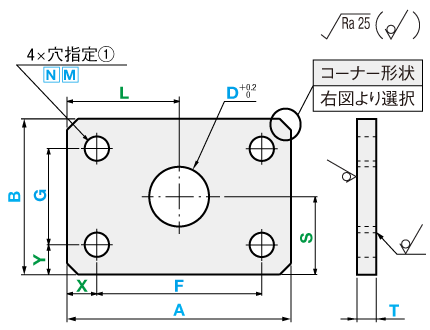

外形図・規格表
コーナーカット
コーナーR
| コーナー形状仕様 | |
| コーナーカット | コーナーR |
| SL-JTHDS SH-JTHDS SHD-JTHDS | SL-JTHDR SH-JTHDR SHD-JTHDR |
4×C2以下 | 4×R2以下 |
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴（並目） | 公差付通し穴 |
| Code | N | M | D |
| 形状図 | [ ! ]  |  |  |
| [ ! ]d寸法は規格表下部 「N加工寸法表」参照 |
| Type | 材質記号 | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | ||||
| コーナーカット | コーナーR | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-JTHDS | SL-JTHDR | SUD | SUS304(2B) | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-JTHDS | SH-JTHDR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-JTHDS | SHD-JTHDR | 電解研磨＋精密洗浄 | ||||||
| SL-JTHDS | SL-JTHDR | AM | A5052 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-JTHDS | SH-JTHDR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-JTHDS | － | 電解研磨＋精密洗浄 | ||||||
| SL-JTHDS | SL-JTHDR | AMW | アルマイト処理(白) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-JTHDS | SH-JTHDR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-JTHDS | SL-JTHDR | AMB | アルマイト処理(黒) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-JTHDS | SH-JTHDR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-JTHDS | SL-JTHDR | SPU | T0.8~3.2: SPCC T4.5~6.0: SPHC | 三価クロメート(白) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-JTHDS | SH-JTHDR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-JTHDS | SL-JTHDR | SPK | 三価クロメート(黒) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-JTHDS | SH-JTHDR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | － | A | － | B | － | T | － | X | － | F | － | Y | － | G | － | 穴指定 Code・呼び径 | － | L | S | － | D | |||
| － | ||||||||||||||||||||||||
| Type | － | 材質記号 | ||||||||||||||||||||||
| SL-JTHDS | － | SUD | － | A120 | － | B80 | － | T2.3 | － | X20 | － | F80 | － | Y20 | － | G40 | － | N8 | － | L60 | － | S40 | － | D30 |
| 型式 | 指定1mm単位 | 選択 | X | F | Y | G | 穴指定① | L | S | D | ||||
| Type | 材質記号 | A | B | T | Code/指定方法 | |||||||||
| SL-JTHDS SH-JTHDS SHD-JTHDS | SL-JTHDR SH-JTHDR SHD-JTHDR | SUD | 15 ～ 300 | 15 ～ 300 | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 | 指定 0.1mm単位 | N (ボルト通し穴) 0・3・4・5 6・8・10 （選択） [ ! ] | M (タップ穴) 0・3・4・5 6・8・10 （選択） [ ! ] | 指定 0.1mm単位 | 3～30 (0.5mm単位) | ||||
| SL-JTHDS SH-JTHDS SHD-JTHDS | SL-JTHDR SH-JTHDR | AM | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | |||||||||||
| SL-JTHDS SH-JTHDS | SL-JTHDR SH-JTHDR | AMW AMB | ||||||||||||
| SPU SPK | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 | |||||||||||||
| [ ! ]穴が端面に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 | ||||||||||||||
[ ! ]N加工寸法表
| N指定値 | 通し穴径(d) |
| 0 | (穴無し) |
| 3 | 3.5 |
| 4 | 4.5 |
| 5 | 5.5 |
| 6 | 6.5 |
| 8 | 9 |
| 10 | 11 |
[ ! ]穴加工対応表
[ ! ]AM/AMW/AMBはT1.0時タップ穴不可
| T | N（ボルト通し穴） | M（タップ穴） |
| 0.8 | 0・3・4・5・6・8・10 | 0 |
| 1.0、1.2 | 0・3 | |
| 1.5、1.6 | 0・3・4 | |
| 2.0、2.3 | 0・3・4・5・6 | |
| 3.0、3.2 | 0・3・4・5・6・8 | |
| 4.0～6.0 | 0・3・4・5・6・8・10 |
追加工
Alteration | コーナーカット | コーナーR加工 | ||
 |  | |||
Code | CC | CR | ||
Spec. | CC＝指定1mm単位 1≦CC≦10
(例)～－CC5 | CR＝指定1mm単位 1≦CR≦10
(例)～－CR5 | ||
￥/1Code | 600 | 600 |
仕様・加工限界
[ ! ]1．許容差は下図を参照
<加工寸法の普通許容差>
※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。
| 商品 | 基準寸法の区分 （A・B寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ無） | 許容差（a・b） | ±0.1 | ±0.2 | ±0.3 | ±0.5 |
[ ! ]3．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ]4．穴と穴、穴と端面の肉厚に加工限界があります。（例：下図b部）
| T | b | ||
| SPCC SPHC | A5052 | SUS304 | |
| 0.8 | ー | ー | 1 |
| 1.0 | ー | 1.0 | 1 |
| 1.2 | ー | ー | 1 |
| 1.6 | 1.5 | 1.5 | 1 |
| 2.3 | 2.0 | 2.0 | 1.5 |
| 3.2 | 3.0 | 3.0 | 1.5 |
| 4.5 | 4.0 | 4.0 | 2 |
| ー | 5.0 | 5.0 | 2.5 |
| 6.0 | ー | ー | 2.5 |
■材質（表面処理）、加工方法別の外観
| 三価クロメート（白） | 三価クロメート（黒） | |
| SPU | SPK | |
| SPCC T0.8～3.2 |  |  |
| SPHC T4.5～6.0 |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B) T0.8～6.0 |  |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 7日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
クリーン洗浄品はミスミメカニカル部品を洗浄した商品です。「禁油仕様品」としてもご利用いただけます。
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気2重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気2重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂ける平型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - システム上の制約で、一部の商品がご注文出来ない状態で型番確定してしまいます。ご注文可能な場合は3Dビュー、CADデータのご用意がございますので合わせてご確認ください。
- 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■材質記号 SUD(SUS304)
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 | |||||
| コーナーカット | コーナーR | |||||||
| SL-JTHDS | SH-JTHDS | SHD-JTHDS | SL-JTHDR | SH-JTHDR | SHD-JTHDR | |||
| 15～100 | 15～100 | 0.8 | ー | ー | ー | 2,100 | 2,380 | 2,470 |
| 1.0～1.5 | 2,550 | 2,950 | 3,190 | 2,100 | 2,380 | 2,470 | ||
| 2.0・3.0 | 2,760 | 3,160 | 3,400 | 2,310 | 2,590 | 2,680 | ||
| 4.0・5.0 | 3,110 | 3,510 | 3,750 | 2,660 | 2,940 | 3,030 | ||
| 6.0 | ー | ー | ー | 2,900 | 3,180 | 3,270 | ||
| 101～200 | 0.8 | ー | ー | ー | 2,180 | 2,460 | 2,550 | |
| 1.0～1.5 | 2,630 | 3,030 | 3,270 | 2,180 | 2,460 | 2,550 | ||
| 2.0・3.0 | 2,880 | 3,280 | 3,520 | 2,430 | 2,710 | 2,800 | ||
| 4.0・5.0 | 3,340 | 3,740 | 3,980 | 2,890 | 3,170 | 3,260 | ||
| 6.0 | ー | ー | ー | 3,530 | 3,810 | 3,900 | ||
| 201～300 | 0.8 | ー | ー | ー | 2,300 | 2,580 | 2,670 | |
| 1.0～1.5 | ー | ー | ー | 2,300 | 2,580 | 2,670 | ||
| 2.0・3.0 | ー | ー | ー | 2,540 | 2,820 | 2,910 | ||
| 4.0・5.0 | ー | ー | ー | 3,140 | 3,420 | 3,510 | ||
| 6.0 | ー | ー | ー | 4,540 | 4,820 | 4,910 | ||
| 101～200 | 15～100 | 0.8 | ー | ー | ー | 2,180 | 2,460 | 2,550 |
| 1.0～1.5 | 2,630 | 3,030 | 3,270 | 2,180 | 2,460 | 2,550 | ||
| 2.0・3.0 | 2,880 | 3,280 | 3,520 | 2,430 | 2,710 | 2,800 | ||
| 4.0・5.0 | 3,590 | 3,990 | 4,230 | 3,140 | 3,420 | 3,510 | ||
| 6.0 | ー | ー | ー | 3,980 | 4,260 | 4,350 | ||
| 101～200 | 0.8 | ー | ー | ー | 2,370 | 2,650 | 2,740 | |
| 1.0～1.5 | 2,820 | 3,220 | 3,460 | 2,370 | 2,650 | 2,740 | ||
| 2.0・3.0 | 3,140 | 3,540 | 3,780 | 2,690 | 2,970 | 3,060 | ||
| 4.0・5.0 | 3,920 | 4,320 | 4,560 | 3,470 | 3,750 | 3,840 | ||
| 6.0 | ー | ー | ー | 5,030 | 5,310 | 5,400 | ||
| 201～300 | 0.8 | ー | ー | ー | 2,540 | 2,820 | 2,910 | |
| 1.0～1.5 | ー | ー | ー | 2,540 | 2,820 | 2,910 | ||
| 2.0・3.0 | ー | ー | ー | 2,940 | 3,220 | 3,310 | ||
| 4.0・5.0 | ー | ー | ー | 3,770 | 4,050 | 4,140 | ||
| 6.0 | ー | ー | ー | 6,510 | 6,790 | 6,880 | ||
| 201～200 | 15～100 | 0.8 | ー | ー | ー | 2,770 | 3,050 | 3,140 |
| 1.0～1.5 | ー | ー | ー | 2,770 | 3,050 | 3,140 | ||
| 2.0・3.0 | ー | ー | ー | 3,160 | 3,440 | 3,530 | ||
| 4.0・5.0 | ー | ー | ー | 3,770 | 4,050 | 4,140 | ||
| 6.0 | ー | ー | ー | 4,800 | 5,080 | 5,170 | ||
| 101～200 | 0.8 | ー | ー | ー | 3,080 | 3,360 | 3,450 | |
| 1.0～1.5 | ー | ー | ー | 3,080 | 3,360 | 3,450 | ||
| 2.0・3.0 | ー | ー | ー | 3,590 | 3,870 | 3,960 | ||
| 4.0・5.0 | ー | ー | ー | 4,290 | 4,570 | 4,660 | ||
| 6.0 | ー | ー | ー | 6,660 | 6,940 | 7,030 | ||
| 201～300 | 0.8 | ー | ー | ー | 3,430 | 3,710 | 3,800 | |
| 1.0～1.5 | ー | ー | ー | 3,430 | 3,710 | 3,800 | ||
| 2.0・3.0 | ー | ー | ー | 4,010 | 4,290 | 4,380 | ||
| 4.0・5.0 | ー | ー | ー | 4,790 | 5,070 | 5,160 | ||
| 6.0 | ー | ー | ー | 8,570 | 8,850 | 8,940 | ||
■材質記号 AM・AMW・AMB (A5052)
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 | ||||||||||||
| コーナーカット | コーナーR | ||||||||||||||
| AM | AMW | AMB | AM | AMW | AMB | ||||||||||
| SL-JTHDS | SH-JTHDS | SHD-JTHDS | SL-JTHDS | SH-JTHDS | SL-JTHDS | SH-JTHDS | SL-JTHDR | SH-JTHDR | SL-JTHDR | SH-JTHDR | SL-JTHDR | SH-JTHDR | |||
| 15～100 | 15～100 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,000 | 2,280 | 2,510 | 2,790 | 2,670 | 2,950 |
| 1.5 | 2,450 | 2,850 | 3,090 | 2,960 | 3,360 | 3,120 | 3,520 | 2,000 | 2,280 | 2,510 | 2,790 | 2,670 | 2,950 | ||
| 2.0・3.0 | 2,450 | 2,850 | 3,090 | 2,960 | 3,360 | 3,120 | 3,520 | 2,000 | 2,280 | 2,510 | 2,790 | 2,670 | 2,950 | ||
| 4.0・5.0 | 2,970 | 3,370 | 3,610 | 3,640 | 4,040 | 3,850 | 4,250 | 2,520 | 2,800 | 3,190 | 3,470 | 3,400 | 3,680 | ||
| 101～200 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,150 | 2,430 | 2,990 | 3,270 | 3,170 | 3,450 | |
| 1.5 | 2,600 | 3,000 | 3,240 | 3,440 | 3,840 | 3,620 | 4,020 | 2,150 | 2,430 | 2,990 | 3,270 | 3,170 | 3,450 | ||
| 2.0・3.0 | 2,600 | 3,000 | 3,240 | 3,440 | 3,840 | 3,620 | 4,020 | 2,150 | 2,430 | 2,990 | 3,270 | 3,170 | 3,450 | ||
| 4.0・5.0 | 3,150 | 3,550 | 3,790 | 4,260 | 4,660 | 4,480 | 4,880 | 2,700 | 2,980 | 3,810 | 4,090 | 4,030 | 4,310 | ||
| 201～300 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,290 | 2,570 | 3,460 | 3,740 | 3,630 | 3,910 | |
| 1.5 | 2,740 | 3,140 | 3,380 | 3,910 | 4,310 | 4,080 | 4,480 | 2,290 | 2,570 | 3,460 | 3,740 | 3,630 | 3,910 | ||
| 2.0・3.0 | 2,740 | 3,140 | 3,380 | 3,910 | 4,310 | 4,080 | 4,480 | 2,290 | 2,570 | 3,460 | 3,740 | 3,630 | 3,910 | ||
| 4.0・5.0 | 3,310 | 3,710 | 3,950 | 4,830 | 5,230 | 5,050 | 5,450 | 2,860 | 3,140 | 4,380 | 4,660 | 4,600 | 4,880 | ||
| 101～200 | 5～100 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,290 | 2,570 | 3,460 | 3,740 | 3,630 | 3,910 |
| 1.5 | 2,740 | 3,140 | 3,380 | 3,910 | 4,310 | 4,080 | 4,480 | 2,290 | 2,570 | 3,460 | 3,740 | 3,630 | 3,910 | ||
| 2.0・3.0 | 2,740 | 3,140 | 3,380 | 3,910 | 4,310 | 4,080 | 4,480 | 2,290 | 2,570 | 3,460 | 3,740 | 3,630 | 3,910 | ||
| 4.0・5.0 | 3,310 | 3,710 | 3,950 | 4,830 | 5,230 | 5,050 | 5,450 | 2,860 | 3,140 | 4,380 | 4,660 | 4,600 | 4,880 | ||
| 101～200 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,590 | 2,870 | 4,260 | 4,540 | 4,590 | 4,870 | |
| 1.5 | 3,040 | 3,440 | 3,680 | 4,710 | 5,110 | 5,040 | 5,440 | 2,590 | 2,870 | 4,260 | 4,540 | 4,590 | 4,870 | ||
| 2.0・3.0 | 3,040 | 3,440 | 3,680 | 4,710 | 5,110 | 5,040 | 5,440 | 2,590 | 2,870 | 4,260 | 4,540 | 4,590 | 4,870 | ||
| 4.0・5.0 | 3,700 | 4,100 | 4,340 | 5,890 | 6,290 | 6,300 | 6,700 | 3,250 | 3,530 | 5,440 | 5,720 | 5,850 | 6,130 | ||
| 201～300 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,860 | 3,140 | 4,870 | 5,150 | 5,180 | 5,460 | |
| 1.5 | 3,310 | 3,710 | 3,950 | 5,320 | 5,720 | 5,630 | 6,030 | 2,860 | 3,140 | 4,870 | 5,150 | 5,180 | 5,460 | ||
| 2.0・3.0 | 3,310 | 3,710 | 3,950 | 5,320 | 5,720 | 5,630 | 6,030 | 2,860 | 3,140 | 4,870 | 5,150 | 5,180 | 5,460 | ||
| 4.0・5.0 | 4,080 | 4,480 | 4,720 | 6,670 | 7,070 | 7,110 | 7,510 | 3,630 | 3,910 | 6,220 | 6,500 | 6,660 | 6,940 | ||
| 201～300 | 5～100 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 2,860 | 3,140 | 4,030 | 4,310 | 4,200 | 4,480 |
| 1.5 | 3,310 | 3,710 | 3,950 | 4,480 | 4,880 | 4,650 | 5,050 | 2,860 | 3,140 | 4,030 | 4,310 | 4,200 | 4,480 | ||
| 2.0・3.0 | 3,310 | 3,710 | 3,950 | 4,480 | 4,880 | 4,650 | 5,050 | 2,860 | 3,140 | 4,030 | 4,310 | 4,200 | 4,480 | ||
| 4.0・5.0 | 4,080 | 4,480 | 4,720 | 5,590 | 5,990 | 5,810 | 6,210 | 3,630 | 3,910 | 5,140 | 5,420 | 5,360 | 5,640 | ||
| 101～200 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 3,360 | 3,640 | 5,530 | 5,810 | 6,020 | 6,300 | |
| 1.5 | 3,810 | 4,210 | 4,450 | 5,980 | 6,380 | 6,470 | 6,870 | 3,360 | 3,640 | 5,530 | 5,810 | 6,020 | 6,300 | ||
| 2.0・3.0 | 3,810 | 4,210 | 4,450 | 5,980 | 6,380 | 6,470 | 6,870 | 3,360 | 3,640 | 5,530 | 5,810 | 6,020 | 6,300 | ||
| 4.0・5.0 | 4,700 | 5,100 | 5,340 | 7,520 | 7,920 | 8,180 | 8,580 | 4,250 | 4,530 | 7,070 | 7,350 | 7,730 | 8,010 | ||
| 201～300 | 1.0 | ー | ー | ー | ー | ー | ー | ー | 3,840 | 4,120 | 6,820 | 7,100 | 7,400 | 7,680 | |
| 1.5 | 4,290 | 4,690 | 4,930 | 7,270 | 7,670 | 7,850 | 8,250 | 3,840 | 4,120 | 6,820 | 7,100 | 7,400 | 7,680 | ||
| 2.0・3.0 | 4,290 | 4,690 | 4,930 | 7,270 | 7,670 | 7,850 | 8,250 | 3,840 | 4,120 | 6,820 | 7,100 | 7,400 | 7,680 | ||
| 4.0・5.0 | 5,340 | 5,740 | 5,980 | 9,220 | 9,620 | 9,970 | 10,370 | 4,890 | 5,170 | 8,770 | 9,050 | 9,520 | 9,800 | ||
■材質記号 SPU・SPK(SPCC/SPHC)
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | B | T | ￥基準単価 | |||
| コーナーカット | コーナーR | |||||
| SL-JTHDS | SH-JTHDS | SL-JTHDR | SH-JTHDR | |||
| 15～100 | 15～100 | 0.8～1.6 | 2,490 | 2,890 | 2,040 | 2,320 |
| 2.3・3.2 | 2,560 | 2,960 | 2,110 | 2,390 | ||
| 4.5 | 2,870 | 3,270 | 2,420 | 2,700 | ||
| 6.0 | 2,870 | 3,270 | 2,420 | 2,700 | ||
| 101～200 | 0.8～1.6 | 2,530 | 2,930 | 2,080 | 2,360 | |
| 2.3・3.2 | 2,620 | 3,020 | 2,170 | 2,450 | ||
| 4.5 | 2,960 | 3,360 | 2,510 | 2,790 | ||
| 6.0 | 2,960 | 3,360 | 2,510 | 2,790 | ||
| 201～300 | 0.8～1.6 | 2,550 | 2,950 | 2,100 | 2,380 | |
| 2.3・3.2 | 2,700 | 3,100 | 2,250 | 2,530 | ||
| 4.5 | 3,030 | 3,430 | 2,580 | 2,860 | ||
| 6.0 | 3,030 | 3,430 | 2,580 | 2,860 | ||
| 101～200 | 15～100 | 0.8～1.6 | 2,510 | 2,910 | 2,060 | 2,340 |
| 2.3・3.2 | 2,660 | 3,060 | 2,210 | 2,490 | ||
| 4.5 | 2,990 | 3,390 | 2,540 | 2,820 | ||
| 6.0 | 2,990 | 3,390 | 2,540 | 2,820 | ||
| 101～200 | 0.8～1.6 | 2,610 | 3,010 | 2,160 | 2,440 | |
| 2.3・3.2 | 2,760 | 3,160 | 2,310 | 2,590 | ||
| 4.5 | 3,190 | 3,590 | 2,740 | 3,020 | ||
| 6.0 | 3,190 | 3,590 | 2,740 | 3,020 | ||
| 201～300 | 0.8～1.6 | 2,690 | 3,090 | 2,240 | 2,520 | |
| 2.3・3.2 | 2,870 | 3,270 | 2,420 | 2,700 | ||
| 4.5 | 3,340 | 3,740 | 2,890 | 3,170 | ||
| 6.0 | 3,340 | 3,740 | 2,890 | 3,170 | ||
| 201～300 | 15～100 | 0.8～1.6 | 2,970 | 3,370 | 2,520 | 2,800 |
| 2.3・3.2 | 2,990 | 3,390 | 2,540 | 2,820 | ||
| 4.5 | 3,330 | 3,730 | 2,880 | 3,160 | ||
| 6.0 | 3,330 | 3,730 | 2,880 | 3,160 | ||
| 101～200 | 0.8～1.6 | 3,100 | 3,500 | 2,650 | 2,930 | |
| 2.3・3.2 | 3,320 | 3,720 | 2,870 | 3,150 | ||
| 4.5 | 3,830 | 4,230 | 3,380 | 3,660 | ||
| 6.0 | 3,830 | 4,230 | 3,380 | 3,660 | ||
| 201～300 | 0.8～1.6 | 3,250 | 3,650 | 2,800 | 3,080 | |
| 2.3・3.2 | 3,510 | 3,910 | 3,060 | 3,340 | ||
| 4.5 | 4,260 | 4,660 | 3,810 | 4,090 | ||
| 6.0 | 4,260 | 4,660 | 3,810 | 4,090 | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜3 | 4〜7 | 8〜19 | 20〜39 | 40〜100 | 101～ |
| 値引率 | 基準価格 | 35% | 40% | 50% | 50% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋5日 | |||
使用例
スイッチの取付板
【クリーン洗浄品】板金 取付板・ブラケット -フリー寸法タイプ- JTHDS・JTHDRのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
プレートブラケットカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
4.4通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット－センター振り分けタイプ－ JSDAS
4.6通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
4.6通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTDZS・JTDZR
4.4通常出荷日:3日目～
ミスミ
６面フライス 取付板・ブラケット-外径寸法フリー指定- HFMQA
4.9通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット－センター振り分けタイプ－ JSAAS
4.4通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTABS・JTABR
4.4通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTADS・JTADR
4.8通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTMAS・JTMAR
5通常出荷日:3日目～
