【クリーン洗浄品】調整ねじ用ブラケット　ボルトタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

調整ねじ用ブラケット　ボルトタイプ

通常出荷日：3 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が30型番あります。

外形図・規格表
型番リスト
詳細情報

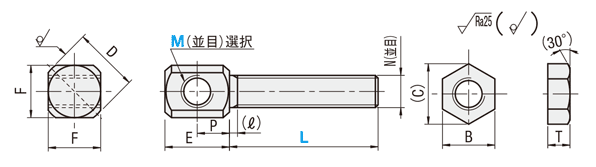

外形図・規格表

[ ! ]Ｌ寸法公差はJISB0405m級に準じる。

Type	本体材質		[ A ]付属品(ナット1コ)		洗浄方法
並目	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PABNS	SUS303	－	SUS304相当	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PABNS					精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-PABNS					電解研磨＋精密洗浄
SL-PABNE	SS400	無電解ニッケルメッキ	SS400	三価クロメート	精密洗浄	クラス1000	脱気2重梱包	クラス10
SH-PABNE					電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L
SL-PABNS4	−	15
SH-PABNS6	−	30
SHD-PABNS8	−	30

型式		L選択							M×Pitch (並目)	N (並目)	E	P	D	F	(ℓ)	B	T	(C)
Type	M
Type	M
(並目) SL-PABNS SH-PABNS SHD-PABNS SL-PABNE SH-PABNE	3	10	15	20					3×0.5	3	6	3	7	5.5	1	5.5	2.4	6.4
	4	10	15	20	25				4×0.7	4	8	4	8	7	1.4	7	3.2	8.1
	5	10	15	20	25	30			5×0.8	5	10	5	10	8	1.6	8	4	9.2
	6		15	20	25	30	40		6×1.0	6	12	6	12	10	2	10	5	11.5
	8		15	20	25	30	40		8×1.25	8	16	8	16	13	2.5	13	6.5	15
	10			20	25	30	40	50	10×1.5	10	20	10	22	17	3	17	8	19.6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		SL-PABNS			SH-PABNS			SHD-PABNS			SL-PABNE			SH-PABNE
Type	M	￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
Type	M	1〜9	10〜19	20〜50	1〜9	10〜19	20〜50	1〜9	10〜19	20〜50	1〜9	10〜19	20〜50	1〜9	10〜19	20〜50
(並目) SL-PABNS SH-PABNS SHD-PABNS SL-PABNE SH-PABNE	3	1,710	1,265	1,128	2,210	1,635	1,458	2,510	1,857	1,656	1,710	1,111	940	2,210	1,436	1,215
	4	1,720	1,272	1,152	2,220	1,642	1,487	2,520	1,864	1,688	1,730	1,124	951	2,230	1,449	1,226
	5	1,790	1,306	1,199	2,290	1,671	1,534	2,590	1,890	1,735	1,770	1,150	973	2,270	1,475	1,248
	6	1,970	1,438	1,319	2,470	1,803	1,654	2,770	2,022	1,855	1,870	1,215	1,028	2,370	1,540	1,303
	8	2,220	1,642	1,487	2,720	2,012	1,822	3,020	2,234	2,023	1,970	1,280	1,083	2,470	1,605	1,358
	10	2,850	2,109	1,909	3,350	2,479	2,244	3,650	2,701	2,445	2,250	1,462	1,237	2,750	1,787	1,512

[ ! ]表示数量超えはWOSにてご確認ください。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

洗浄方法

材質

表面処理

ねじ径 M

(mm)

ねじピッチ

(mm)

ねじ長さ L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

精密洗浄	SS400	無電解ニッケルメッキ	3	0.5(並目)	10 ～ 20	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
精密洗浄	SS400	無電解ニッケルメッキ	4	0.7(並目)	10 ～ 25	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
精密洗浄	SS400	無電解ニッケルメッキ	5	0.8(並目)	10 ～ 30	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
精密洗浄	SS400	無電解ニッケルメッキ	6	1.0(並目)	15 ～ 40	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
精密洗浄	SS400	無電解ニッケルメッキ	8	1.25(並目)	15 ～ 40	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
精密洗浄	SS400	無電解ニッケルメッキ	10	1.5(並目)	20 ～ 50	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
精密洗浄	SUS303	無し	3	0.5(並目)	10 ～ 20	本体：SUS303\|ナット：SUS304相当	-	10	1個
精密洗浄	SUS303	無し	4	0.7(並目)	10 ～ 25	本体：SUS303\|ナット：SUS304相当	-	10	1個
精密洗浄	SUS303	無し	5	0.8(並目)	10 ～ 30	本体：SUS303\|ナット：SUS304相当	-	10	1個
精密洗浄	SUS303	無し	6	1.0(並目)	15 ～ 40	本体：SUS303\|ナット：SUS304相当	-	10	1個
精密洗浄	SUS303	無し	8	1.25(並目)	15 ～ 40	本体：SUS303\|ナット：SUS304相当	-	10	1個
精密洗浄	SUS303	無し	10	1.5(並目)	20 ～ 50	本体：SUS303\|ナット：SUS304相当	-	10	1個
電解研磨＋精密洗浄	SUS303	無し	3	0.5(並目)	10 ～ 20	本体：SUS303\|ナット：SUS304相当	-	10	1個
電解研磨＋精密洗浄	SUS303	無し	4	0.7(並目)	10 ～ 25	本体：SUS303\|ナット：SUS304相当	-	10	1個
電解研磨＋精密洗浄	SUS303	無し	5	0.8(並目)	10 ～ 30	本体：SUS303\|ナット：SUS304相当	-	10	1個
電解研磨＋精密洗浄	SUS303	無し	6	1.0(並目)	15 ～ 40	本体：SUS303\|ナット：SUS304相当	-	10	1個
電解研磨＋精密洗浄	SUS303	無し	8	1.25(並目)	15 ～ 40	本体：SUS303\|ナット：SUS304相当	-	10	1個
電解研磨＋精密洗浄	SUS303	無し	10	1.5(並目)	20 ～ 50	本体：SUS303\|ナット：SUS304相当	-	10	1個
脱脂洗浄	SS400	無電解ニッケルメッキ	3	0.5(並目)	10 ～ 20	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
脱脂洗浄	SS400	無電解ニッケルメッキ	4	0.7(並目)	10 ～ 25	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
脱脂洗浄	SS400	無電解ニッケルメッキ	5	0.8(並目)	10 ～ 30	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
脱脂洗浄	SS400	無電解ニッケルメッキ	6	1.0(並目)	15 ～ 40	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
脱脂洗浄	SS400	無電解ニッケルメッキ	8	1.25(並目)	15 ～ 40	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
脱脂洗浄	SS400	無電解ニッケルメッキ	10	1.5(並目)	20 ～ 50	本体：SS400\|ナット：SS400	本体：無電解ニッケルメッキ\|ナット：三価クロメート	10	1個
脱脂洗浄	SUS303	無し	3	0.5(並目)	10 ～ 20	本体：SUS303\|ナット：SUS304相当	-	10	1個
脱脂洗浄	SUS303	無し	4	0.7(並目)	10 ～ 25	本体：SUS303\|ナット：SUS304相当	-	10	1個
脱脂洗浄	SUS303	無し	5	0.8(並目)	10 ～ 30	本体：SUS303\|ナット：SUS304相当	-	10	1個
脱脂洗浄	SUS303	無し	6	1.0(並目)	15 ～ 40	本体：SUS303\|ナット：SUS304相当	-	10	1個
脱脂洗浄	SUS303	無し	8	1.25(並目)	15 ～ 40	本体：SUS303\|ナット：SUS304相当	-	10	1個
脱脂洗浄	SUS303	無し	10	1.5(並目)	20 ～ 50	本体：SUS303\|ナット：SUS304相当	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	PABNE3
- ( - )	6日目	PABNE4
- ( - )	6日目	PABNE5
- ( - )	6日目	PABNE6
- ( - )	6日目	PABNE8
- ( - )	6日目	PABNE10
- ( - )	6日目	PABNS3
- ( - )	6日目	PABNS4
- ( - )	6日目	PABNS5
- ( - )	6日目	PABNS6
- ( - )	6日目	PABNS8
- ( - )	6日目	PABNS10
- ( - )	6日目	PABNS3
- ( - )	6日目	PABNS4
- ( - )	6日目	PABNS5
- ( - )	6日目	PABNS6
- ( - )	6日目	PABNS8
- ( - )	6日目	PABNS10
- ( - )	6日目	PABNE3
- ( - )	6日目	PABNE4
- ( - )	6日目	PABNE5
- ( - )	6日目	PABNE6
- ( - )	6日目	PABNE8
- ( - )	6日目	PABNE10
- ( - )	6日目	PABNS3
- ( - )	6日目	PABNS4
- ( - )	6日目	PABNS5
- ( - )	6日目	PABNS6
- ( - )	6日目	PABNS8
- ( - )	6日目	PABNS10

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・調整ねじ用ブラケットのボルトタイプです。・省スペースの固定で活躍します。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜50	51〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
