【クリーン洗浄品】３０度台形ねじ　片端段付・片端２段タイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】３０度台形ねじ両端段付タイプ

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】３０度台形ねじ　サポートユニット適応タイプ

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
軸形状
片端1段・片端2段タイプ
種類
台形ねじ軸
軸の種類
転造
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
軸端追加工を選択される際は、下記の点にご注意ください。
1.追加工の位置指定、段付き部分から2ｍｍ以上の間隔が必要です。
2.複数の追加工を選択の場合、加工部の位置関係は2ｍｍ以上の間隔が必要です。
詳細はカタログの軸端追加工概要をご確認ください。
台形ねじ軸左右ねじ（D寸36、40、50）、左ねじ（D寸50）、右ねじ（D寸50）は従来切削加工にて生産しておりましたが、
今後は同タイプ他サイズ商品に合わせ転造加工に統一して生産をいたします。
加工方法の変更による商品性能への影響はなく、また、カタログ規格・価格も変更はございません。
弊社での切削加工品在庫終了次第、転造加工品に切替いたします。
※精密左右ねじは、引き続き切削加工で生産いたします。

未確定：候補が75型番あります。

外形図・規格表
型番リスト
詳細情報

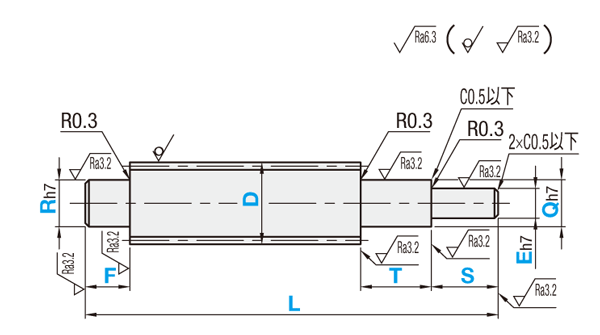

外形図・規格表

右ねじ・左ねじ

h7公差（V,Q）

を超え	以下	公差
3	6	0 －0.012
6	10	0 －0.015
10	18	0 －0.018
18	30	0 －0.021
30	50	0 －0.025

JIS B 0401に準拠

指示無き寸法公差

を超え	以下	公差
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	2000	±1.2

JIS B 0405ｍ級(中級)に準拠

台形ねじ精度

項目	内容
基準山形	Tr規格（旧TM規格）
公差及び許容限界寸法	JIS B 0217-1,2
ねじ精度（おねじ）	7e
ナット精度（めねじ）	7H
単一ピッチ差	±0.02
累積ピッチ誤差	±0.15/300mm

Tr規格は、旧JISのTM規格(廃止)と同じ基準寸法です。
Tr規格には寸法許容差が規定されています。
30度台形ねじ仕様は、下表を参照ください。

基準山形寸法

H=1.866P H₁=0.5P d₂=d-0.5P
d₁=d-P D=d D₂=d₂ D₁=d₁
おねじ　 d:外径　　 d₁:谷径　d₂:有効径
めねじ　 D:谷の径　D₁:内径　D₂:有効径
P:ピッチ H₁:ひっかかりの高さ

Type		[ M ]材質	[ S ]表面処理	洗浄方法
右ねじ	左ねじ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-MTSTRK	SL-MTSTLK	SUS303	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-MTSTRK	SH-MTSTLK			精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-MTSTRK	SHD-MTSTLK			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-RMTSRK	SL-RMTSLK	S45C	低温黒色クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-RMTSRK	SH-RMTSLK	S45C	低温黒色クロムメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

SH-MTSTRK16

−

456

−

F37

−

R10

−

T20

−

Q12

−

S10

−

型式		指定1mm単位		Q・R選択						E	D	ピッチ P
Type	D	L	F・T・S	Q・R選択						指定1mm単位	D	ピッチ P
右ねじ SL-MTSTRK SH-MTSTRK SHD-MTSTRK SL-RMTSRK SH-RMTSRK 左ねじ SL-MTSTLK SH-MTSTLK SHD-MTSTLK SL-RMTSLK SH-RMTSLK	12	80〜800	軸径に応じて選択可能な長さが異なります。 Q,V,R,E≦9の場合 2≦F≦E(R)×5 2≦G≦V×5 2≦S≦E(R)×5 2≦T≦Q×5 Q,V,R,E≧10の場合 2≦F≦E(R)×7 2≦G≦V×7 2≦S≦E(R)×7 2≦T≦Q×7	7	8	9				Q/2≦E≦Q−1	12	2
	14	80〜800		8	9	10					14	3
	16	100〜800		9	10	12					16	(3)
	18	150〜800		9	10	12					18	4
	20			10	12	14	15				20	4
	22			10	12	14	15				22	5
	25			12	14	15	16	17			25	（5）
	28			14	15	16	17	20			28	5
	32	200〜800		14	15	16	17	20	25		32	6

[ ! ]ポジション・インジケーターを併用の場合は、Q寸8～20が標準となります。>>こちら
[ ! ]ステンレス材のD寸22はありません。又、D寸25・28・32は右ねじのみです。
[ ! ]本商品は一条ねじのためピッチP=リードとなります。
[ ! ]( )はTr規格外のサイズですが全サイズ加工精度はTr規格に準拠しております。

追加工

型式

−

(AR・SE・MR…etc.)

SH-MTSTRK16

−

456

−

F37

−

R10

−

T20

−

Q12

−

S10

−

MR4

追加工の組み合わせイメージ及び型式例は（こちら）

Alterations

平面取追加工

止め輪溝追加工

二面幅追加工

並目タップ穴追加工

おねじ追加工

四角取追加工

キー溝追加工

ベアリングナット用

Code

FE(E部) FR(R部)

AR(R部) AE(E部)

SE(E部) SR(R部)

MR(R部) ME(E部)

BQ(Q部) BV(V部) BR(R部)

ZE(E部) ZR(R部)

KQ(Q部) KV(V部) KE(E部) KR(R部)

Spec.

FE,FR,FW,FY＝
指定0.5mm単位
FE＝E部に加工
FR＝R部に加工
指定方法
FR5−FW10−FY1

[ ! ]E,Rいずれか1ヶ所のみ適用

[ ! ]E(R)≦25の場合
FY≦1.0

[ ! ]E(R)≧26の場合
FY≦2.0

[ ! ]3≦FW≦20

[ ! ]FE(FR)＝0、
又はFE≧2

AR,AE＝指定0.1mm単位
AR≦S(F)−m−n
・Aタイプ
AE≦T＋S−m−n
・Bタイプ
AE≦F＋G−m−n
m,n値は下部表参照
(mは公差を含めて計算)
指定方法AE13.3
AR＝R部に加工
AE＝E部に加工

R・E	e許容差		m＋0.14 0	n	加工限度
7	4	＋0.075 0	0.7	n≧1.2
8	5		0.7
9	6		0.9
10	9.6	0 −0.09	1.15	n≧1.5
12	11.5	0 −0.11
14	13.4
15	14.3
16	15.2
17	16.2
20	19	0 −0.21	1.35
25	23.9		1.35
30	28.6		1.65
35	33		1.65
40	38	0 −0.25	1.9	n≧2

SE,SW,SY＝
指定1mm単位
SE＝E部に加工
SR＝R部に加工

[ ! ]E,Rいずれか
1ヶ所のみ適用

指定方法
SE3−SW10−SY7

[ ! ]E(R)＜15の場合
SW≦E(R)−2

[ ! ]15≦E(R)≦25の場合
SW≦E(R)−3

[ ! ]30≦E(R)の場合
SW≦E(R)−5

[ ! ]3≦SY≦20

[ ! ]SE(SR)＝0、又はSE(SR)≧2

MR＝R部に加工
ME＝E部に加工
指定方法 MR24

R・E	ME・MR(選択範囲)
5・6	3
7・8	3・4
9・10	3・4・5
11・12	3・4・5・6
13〜15	3・4・5・6・8
16〜24	3・4・5・6・8・10
25〜30	3・4・5・6・8・10・12・16
31〜39	3・4・5・6・8・10・12・16・20
40	3・4・5・6・8・10・12・16・20・24・30

[ NG ]R・E＝4適用不可

[ ! ]他の追加工との組み合わせで、軸端の肉厚が1mm未満となる指定は不可

[ NG ]Q・V・R＝7・9・16
適用不可

[ ! ]BQ,BV,BR≦M×3
[ ! ]BQ,BV,BR≧Pitch×3
[ ! ]BQ,BV,BR≦F,S,T,G−Pitch×3
指定方法 BR20
BQ＝Q部に加工
BV＝V部に加工
BR＝R部に加工

Q・V・R	M×Pitch
8	M8×1.0
10	M10×1.0
12	M12×1.0
14	M14×1.0
15	M15×1.0
17	M17×1.0
20	M20×1.0
25	M25×1.5
30	M30×1.5
35	M35×1.5
40	M40×1.5

W,A＝指定1mm単位
ZE＝E部に加工
ZR＝R部に加工
指定方法 ZE12−W10−A8

[ ! ]E, Rいずれか1ケ所のみ
適用

[ ! ]同一軸上にタップ穴追
加工のみ併用可(加工
条件：参照)

[ ! ]5≦A≦20
[ ! ]S(F)≧A＋2
[ ! ]ZR＝Rで指定、ZR＞W
[ ! ]ZE＝Eで指定、ZE＞W

ZE＝E・ZR＝R	W 1mm指定
6〜10	5〜8
11〜14	8〜10
15〜19	10〜14
20〜25	14〜20
26〜30	19〜24
31〜35	22〜28
36〜40	26〜30

（E・R/2） √2≦W
E・RとWの関係により製作できない場合があります。

KQ,KV,KE,KR,C＝
指定1mm単位
KQ＝Q部に加工
KV＝V部に加工
KE＝E部に加工
KR＝R部に加工
指定方法 KQ8−C10

[ ! ]Q, V, E, Rいずれか
1ケ所のみ適用

[ ! ]C寸法はb₁以上で指定

[ ! ]C≦60
[ ! ]T(G)−C−KQ(KV)≧2
[ ! ]S(F)−C−KE(KR)≧2
[ ! ]KQ(KV・KE・KR)≧2

[ ! ]KQ(KV・KE・KR)＝0
のとき軸端側のキー溝
R部はストレートに
なります。

適応する軸径 Q・V・E・R	軸キー溝の寸法
	b₁		t₁		r₁
	基準寸法	許容差 (N9)	基準寸法	許容差
6・ 7	2	−0.004 −0.029	1.2	＋0.1 0	0.08 〜0.16
8〜10	3		1.8
11・12	4	0 −0.030	2.5
13〜17	5		3.0		0.16 〜0.25
18〜22	6		3.5
23〜30	8	0 −0.036	4.0	＋0.2 0
31〜38	10		5.0		0.25 〜0.40
39・40	12	0 −0.043	5.0

￥/1 Code

200

400

200

800

400

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。
[ ! ]追加工詳細（P.811）はこちら。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください
３０度台形ねじ　片端段付・片端２段タイプ

注意点②
追加工同士の間隔は
2mm以上必要です。
３０度台形ねじ　片端段付・片端２段タイプ

注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　
３０度台形ねじ　片端段付・片端２段タイプ

上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。

注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）
３０度台形ねじ　片端段付・片端２段タイプ

追加工A、Bの位置が重なる部分

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-MTSTLK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SH-MTSTLK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SH-MTSTLK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-MTSTLK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-MTSTLK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SH-MTSTRK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SH-MTSTRK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SH-MTSTRK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-MTSTRK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-MTSTRK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SH-MTSTRK25-[150-1200/1]-F[2-119/1]-R[12,14]-T[2-119/1]-Q[12,14]-S[2-112/1]-E[6-16/1]

SH-MTSTRK28-[150-1200/1]-F[2-140/1]-R14-T[2-140/1]-Q14-S[2-133/1]-E[7-19/1]

SH-MTSTRK32-[200-1200/1]-F[2-175/1]-R14-T[2-175/1]-Q14-S[2-168/1]-E[7-24/1]

SH-RMTSLK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SH-RMTSLK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SH-RMTSLK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSLK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSLK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SH-RMTSLK22-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SH-RMTSLK25-[150-1200/1]-F[2-119/1]-R[12,14]-T[2-119/1]-Q[12,14]-S[2-112/1]-E[6-16/1]

SH-RMTSLK28-[150-1200/1]-F[2-140/1]-R14-T[2-140/1]-Q14-S[2-133/1]-E[7-19/1]

SH-RMTSLK32-[200-1200/1]-F[2-175/1]-R14-T[2-175/1]-Q14-S[2-168/1]-E[7-24/1]

SH-RMTSRK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SH-RMTSRK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SH-RMTSRK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSRK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SH-RMTSRK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SH-RMTSRK22-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SH-RMTSRK25-[150-1200/1]-F[2-119/1]-R[12,14]-T[2-119/1]-Q[12,14]-S[2-112/1]-E[6-16/1]

SH-RMTSRK28-[150-1200/1]-F[2-140/1]-R14-T[2-140/1]-Q14-S[2-133/1]-E[7-19/1]

SH-RMTSRK32-[200-1200/1]-F[2-175/1]-R14-T[2-175/1]-Q14-S[2-168/1]-E[7-24/1]

SHD-MTSTLK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SHD-MTSTLK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SHD-MTSTLK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SHD-MTSTLK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SHD-MTSTLK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SHD-MTSTRK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SHD-MTSTRK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SHD-MTSTRK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SHD-MTSTRK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SHD-MTSTRK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SHD-MTSTRK25-[150-1200/1]-F[2-119/1]-R[12,14]-T[2-119/1]-Q[12,14]-S[2-112/1]-E[6-16/1]

SHD-MTSTRK28-[150-1200/1]-F[2-140/1]-R14-T[2-140/1]-Q14-S[2-133/1]-E[7-19/1]

SHD-MTSTRK32-[200-1200/1]-F[2-175/1]-R14-T[2-175/1]-Q14-S[2-168/1]-E[7-24/1]

SL-MTSTLK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SL-MTSTLK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SL-MTSTLK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-MTSTLK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-MTSTLK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SL-MTSTRK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SL-MTSTRK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SL-MTSTRK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-MTSTRK18-[150-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

SL-MTSTRK20-[150-1200/1]-F[2-105/1]-R[10,12,14]-T[2-105/1]-Q[10,12,14]-S[2-98/1]-E[5-14/1]

SL-MTSTRK25-[150-1200/1]-F[2-119/1]-R[12,14]-T[2-119/1]-Q[12,14]-S[2-112/1]-E[6-16/1]

SL-MTSTRK28-[150-1200/1]-F[2-140/1]-R14-T[2-140/1]-Q14-S[2-133/1]-E[7-19/1]

SL-MTSTRK32-[200-1200/1]-F[2-175/1]-R14-T[2-175/1]-Q14-S[2-168/1]-E[7-24/1]

SL-RMTSLK12-[80-1000/1]-F[2-45/1]-R[7,8,9]-T[2-45/1]-Q[7,8,9]-S[2-40/1]-E[4-8/1]

SL-RMTSLK14-[80-1000/1]-F[2-70/1]-R[8,9,10]-T[2-70/1]-Q[8,9,10]-S[2-45/1]-E[4-9/1]

SL-RMTSLK16-[100-1200/1]-F[2-84/1]-R[9,10,12]-T[2-84/1]-Q[9,10,12]-S[2-77/1]-E[5-11/1]

ねじ巻き方向

材質

表面処理

ねじの呼び D

(φ)

ピッチ

(mm)

シャフト全長 L

(mm)

洗浄方法

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

左ねじ

[ステンレス] SUS303

なし

80 ～ 1000

精密洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

80 ～ 1000

精密洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

100 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

150 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

150 ～ 1200

精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

80 ～ 1000

精密洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

80 ～ 1000

精密洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

100 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

精密洗浄

2 ～ 119

12 ～ 14

2 ～ 119

12 ～ 14

2 ～ 112

6 ～ 16

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

精密洗浄

2 ～ 140

2 ～ 133

7 ～ 19

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

200 ～ 1200

精密洗浄

2 ～ 175

2 ～ 168

7 ～ 24

SUS303

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

80 ～ 1000

精密洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

80 ～ 1000

精密洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

100 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 119

12 ～ 14

2 ～ 119

12 ～ 14

2 ～ 112

6 ～ 16

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 140

2 ～ 133

7 ～ 19

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

200 ～ 1200

精密洗浄

2 ～ 175

2 ～ 168

7 ～ 24

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

80 ～ 1000

精密洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

80 ～ 1000

精密洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

100 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 119

12 ～ 14

2 ～ 119

12 ～ 14

2 ～ 112

6 ～ 16

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

150 ～ 1200

精密洗浄

2 ～ 140

2 ～ 133

7 ～ 19

S45C

低温黒色クロムメッキ

1個

[右ねじ] 右ねじ

[スチール] S45C

低温黒色クロムメッキ

200 ～ 1200

精密洗浄

2 ～ 175

2 ～ 168

7 ～ 24

S45C

低温黒色クロムメッキ

1個

左ねじ

[ステンレス] SUS303

なし

80 ～ 1000

電解研磨＋精密洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

80 ～ 1000

電解研磨＋精密洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

100 ～ 1200

電解研磨＋精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

150 ～ 1200

電解研磨＋精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

150 ～ 1200

電解研磨＋精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

80 ～ 1000

電解研磨＋精密洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

80 ～ 1000

電解研磨＋精密洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

100 ～ 1200

電解研磨＋精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

電解研磨＋精密洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

電解研磨＋精密洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

電解研磨＋精密洗浄

2 ～ 119

12 ～ 14

2 ～ 119

12 ～ 14

2 ～ 112

6 ～ 16

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

電解研磨＋精密洗浄

2 ～ 140

2 ～ 133

7 ～ 19

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

200 ～ 1200

電解研磨＋精密洗浄

2 ～ 175

2 ～ 168

7 ～ 24

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

80 ～ 1000

脱脂洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

80 ～ 1000

脱脂洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

100 ～ 1200

脱脂洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

150 ～ 1200

脱脂洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

左ねじ

[ステンレス] SUS303

なし

150 ～ 1200

脱脂洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

80 ～ 1000

脱脂洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

80 ～ 1000

脱脂洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

100 ～ 1200

脱脂洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

脱脂洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

脱脂洗浄

2 ～ 105

10 ～ 14

2 ～ 105

10 ～ 14

2 ～ 98

5 ～ 14

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

脱脂洗浄

2 ～ 119

12 ～ 14

2 ～ 119

12 ～ 14

2 ～ 112

6 ～ 16

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

150 ～ 1200

脱脂洗浄

2 ～ 140

2 ～ 133

7 ～ 19

SUS303

1個

[右ねじ] 右ねじ

[ステンレス] SUS303

なし

200 ～ 1200

脱脂洗浄

2 ～ 175

2 ～ 168

7 ～ 24

SUS303

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

80 ～ 1000

脱脂洗浄

2 ～ 45

7 ～ 9

2 ～ 45

7 ～ 9

2 ～ 40

4 ～ 8

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

80 ～ 1000

脱脂洗浄

2 ～ 70

8 ～ 10

2 ～ 70

8 ～ 10

2 ～ 45

4 ～ 9

S45C

低温黒色クロムメッキ

1個

左ねじ

[スチール] S45C

低温黒色クロムメッキ

100 ～ 1200

脱脂洗浄

2 ～ 84

9 ～ 12

2 ～ 84

9 ～ 12

2 ～ 77

5 ～ 11

S45C

低温黒色クロムメッキ

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	MTSTLK12
- ( - )	6日目	MTSTLK14
- ( - )	6日目	MTSTLK16
- ( - )	6日目	MTSTLK18
- ( - )	6日目	MTSTLK20
- ( - )	6日目	MTSTRK12
- ( - )	6日目	MTSTRK14
- ( - )	6日目	MTSTRK16
- ( - )	6日目	MTSTRK18
- ( - )	6日目	MTSTRK20
- ( - )	6日目	MTSTRK25
- ( - )	6日目	MTSTRK28
- ( - )	6日目	MTSTRK32
- ( - )	11日目	RMTSLK12
- ( - )	11日目	RMTSLK14
- ( - )	11日目	RMTSLK16
- ( - )	11日目	RMTSLK18
- ( - )	11日目	RMTSLK20
- ( - )	11日目	RMTSLK22
- ( - )	11日目	RMTSLK25
- ( - )	11日目	RMTSLK28
- ( - )	11日目	RMTSLK32
- ( - )	11日目	RMTSRK12
- ( - )	11日目	RMTSRK14
- ( - )	11日目	RMTSRK16
- ( - )	11日目	RMTSRK18
- ( - )	11日目	RMTSRK20
- ( - )	11日目	RMTSRK22
- ( - )	11日目	RMTSRK25
- ( - )	11日目	RMTSRK28
- ( - )	11日目	RMTSRK32
- ( - )	6日目	MTSTLK12
- ( - )	6日目	MTSTLK14
- ( - )	6日目	MTSTLK16
- ( - )	6日目	MTSTLK18
- ( - )	6日目	MTSTLK20
- ( - )	6日目	MTSTRK12
- ( - )	6日目	MTSTRK14
- ( - )	6日目	MTSTRK16
- ( - )	6日目	MTSTRK18
- ( - )	6日目	MTSTRK20
- ( - )	6日目	MTSTRK25
- ( - )	6日目	MTSTRK28
- ( - )	6日目	MTSTRK32
- ( - )	6日目	MTSTLK12
- ( - )	6日目	MTSTLK14
- ( - )	6日目	MTSTLK16
- ( - )	6日目	MTSTLK18
- ( - )	6日目	MTSTLK20
- ( - )	6日目	MTSTRK12
- ( - )	6日目	MTSTRK14
- ( - )	6日目	MTSTRK16
- ( - )	6日目	MTSTRK18
- ( - )	6日目	MTSTRK20
- ( - )	6日目	MTSTRK25
- ( - )	6日目	MTSTRK28
- ( - )	6日目	MTSTRK32
- ( - )	11日目	RMTSLK12
- ( - )	11日目	RMTSLK14
- ( - )	11日目	RMTSLK16

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】台形ねじサポートユニットとの組み付けが容易なタイプです。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
軸端追加工を選択される際は、下記の点にご注意ください。
1.追加工の位置指定、段付き部分から2ｍｍ以上の間隔が必要です。
2.複数の追加工を選択の場合、加工部の位置関係は2ｍｍ以上の間隔が必要です。
詳細はカタログの軸端追加工概要をご確認ください。
台形ねじ軸左右ねじ（D寸36、40、50）、左ねじ（D寸50）、右ねじ（D寸50）は従来切削加工にて生産しておりましたが、
今後は同タイプ他サイズ商品に合わせ転造加工に統一して生産をいたします。
加工方法の変更による商品性能への影響はなく、また、カタログ規格・価格も変更はございません。
弊社での切削加工品在庫終了次第、転造加工品に切替いたします。
※精密左右ねじは、引き続き切削加工で生産いたします。

納期・価格

価格表

■ステンレス右ねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	SL-MTSTRK				SH-MTSTRK				SHD-MTSTRK
Type	D	最短L〜200	L201〜400	L401〜600	L601〜800	最短L〜200	L201〜400	L401〜600	L601〜800	最短L〜200	L201〜400	L401〜600	L601〜800
SL-MTSTRK SH-MTSTRK SHD-MTSTRK	12	7,760	9,470	10,230	11,240	8,960	11,220	11,980	12,990	9,860	12,270	13,030	14,040
	14	7,880	9,630	10,440	11,510	9,080	11,380	12,190	13,260	9,980	12,430	13,240	14,310
	16	8,010	9,960	10,650	11,850	9,210	11,710	12,400	13,600	10,110	12,760	13,450	14,650
	18	8,270	10,440	10,830	12,030	9,470	12,190	12,580	13,780	10,370	13,240	13,630	14,830
	20	8,550	11,080	11,570	13,070	9,750	12,830	13,320	14,820	10,650	13,880	14,370	15,870
	25	15,150	20,400	24,940	29,840	16,350	22,150	26,690	31,590	17,250	23,200	27,740	32,640
	28	16,820	23,540	29,760	34,820	18,020	25,290	31,510	36,570	18,920	26,340	32,560	37,620
	32	18,510	26,680	33,140	40,690	19,710	28,430	34,890	42,440	20,610	29,480	35,940	43,490

■ステンレス左ねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	SL-MTSTLK				SH-MTSTLK				SHD-MTSTLK
Type	D	最短L〜200	L201〜400	L401〜600	L601〜800	最短L〜200	L201〜400	L401〜600	L601〜800	最短L〜200	L201〜400	L401〜600	L601〜800
SL-MTSTLK SH-MTSTLK SHD-MTSTLK	12	7,760	9,470	10,230	11,240	8,960	11,220	11,980	12,990	9,860	12,270	13,030	14,040
	14	7,880	9,630	10,440	11,510	9,080	11,380	12,190	13,260	9,980	12,430	13,240	14,310
	16	8,010	9,960	10,650	11,850	9,210	11,710	12,400	13,600	10,110	12,760	13,450	14,650
	18	8,270	10,440	10,830	12,030	9,470	12,190	12,580	13,780	10,370	13,240	13,630	14,830
	20	8,550	11,080	11,570	13,070	9,750	12,830	13,320	14,820	10,650	13,880	14,370	15,870

■低温黒色クロムメッキ品右ねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
型式		SL-RMTSRK				SH-RMTSRK
Type	D	最短L〜200	L201〜400	L401〜600	L601〜800	最短L〜200	L201〜400	L401〜600	L601〜800
SL-RMTSRK SH-RMTSRK	12	7,520	9,380	10,080	11,340	8,720	11,130	11,830	13,090
	14	7,960	10,210	11,110	12,250	9,160	11,960	12,860	14,000
	16	8,220	10,660	11,630	12,860	9,420	12,410	13,380	14,610
	18	8,780	11,590	12,160	13,890	9,980	13,340	13,910	15,640
	20	9,350	12,320	13,080	15,480	10,550	14,070	14,830	17,230
	22	11,010	14,760	16,060	18,760	12,210	16,510	17,810	20,510
	25	11,260	15,110	16,460	19,250	12,460	16,860	18,210	21,000
	28	12,000	15,820	17,740	22,490	13,200	17,570	19,490	24,240
	32	14,620	19,810	22,280	28,780	15,820	21,560	24,030	30,530

■低温黒色クロムメッキ品左ねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
型式		SL-RMTSLK				SH-RMTSLK
Type	D	最短L〜200	L201〜400	L401〜600	L601〜800	最短L〜200	L201〜400	L401〜600	L601〜800
SL-RMTSLK SH-RMTSLK	12	7,580	9,460	10,170	11,440	8,780	11,210	11,920	13,190
	14	8,020	10,290	11,200	12,350	9,220	12,040	12,950	14,100
	16	8,290	10,740	11,720	12,970	9,490	12,490	13,470	14,720
	18	8,850	11,680	12,250	14,000	10,050	13,430	14,000	15,750
	20	9,420	12,420	13,180	15,600	10,620	14,170	14,930	17,350
	22	11,100	14,880	16,190	18,910	12,300	16,630	17,940	20,660
	25	11,360	15,230	16,600	19,410	12,560	16,980	18,350	21,160
	28	12,100	15,940	17,880	22,650	13,300	17,690	19,630	24,400
	32	14,750	19,980	22,460	28,990	15,950	21,730	24,210	30,740

■数量スライド価格（[！]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～4	5～7	8・9	10～29	30～50	51～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				+5日	お見積り

[！]表示数量超えはWOSにてご確認ください。
[！]標準対応大口はφ25以下のみ対応
[！]標準対応大口はストーク対応なし

納期

日目出荷

[ NG ]ストーク適用不可

●低温黒色クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

MTUZ	台形ねじサポートユニット　支持側
MTSFR	台形ねじ用ナット　フランジ付タイプ
DNBB	台形ねじ用ナットブラケット
MTWK	台形ねじ　サポートユニット用
MTWZ-S	台形ねじ用サポートユニット　回転止めセット品
AHLN100	朝顔ハンドル
WSSB	金属ワッシャ

■スライドベース搬送ユニット
台形ねじサポートユニットとの組み立て例です。

[！]右ねじ、左ねじのいずれかで、サポートユニットの採用を検討される場合（こちら）の「30度台形ねじサポートユニット用」
をお奨めします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】３０度台形ねじ　片端段付・片端２段タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】３０度台形ねじ　片端段付・片端２段タイプ	【クリーン洗浄品】３０度台形ねじ　片端２段タイプ	【クリーン洗浄品】３０度台形ねじ　片端段付タイプ	【クリーン洗浄品】３０度台形ねじ　両端２段タイプ	【クリーン洗浄品】３０度台形ねじ　ストレートタイプ	【クリーン洗浄品】３０度台形ねじ　サポートユニット適応タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	6日目〜	6日目〜	11日目	6日目	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
軸形状	片端1段・片端2段タイプ	片端2段タイプ	片端段付タイプ	両端2段タイプ	ストレートタイプ	片端1段・片端2段タイプ
種類	台形ねじ軸	台形ねじ軸	台形ねじ軸	台形ねじ軸	台形ねじ軸	台形ねじ軸
軸の種類	転造	転造	転造	転造	転造	転造
