【クリーン洗浄品】回転軸 両端段付 止め輪溝タイプ
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
詳細情報を確認する
未確定：候補が80型番あります。

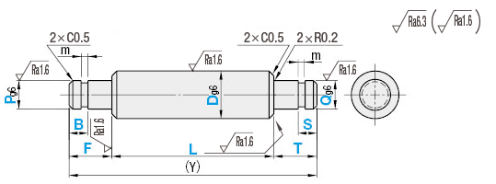

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-SSFRZ | SUS304 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSFRZ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-SSFRZ | 電解研磨＋精密洗浄 | |||||
| SL-PSFRZ | S45C相当 | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-PSFRZ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | L | − | F | − | B | − | P | − | T | − | S | − | Q |
| SL-SSFRZ30 | − | 340 | − | F13 | − | B9 | − | P8 | − | T12 | − | S10 | − | Q8 |
| SH-SSFRZ40 | − | 370 | − | F15 | − | B10 | − | P8 | − | T15 | − | S10 | − | Q8 |
| SHD-SSFRZ50 | − | 460 | − | F20 | − | B10 | − | P10 | − | T20 | − | S10 | − | Q10 |
■SUS304
[ ! ] D－P（Q）≦2の場合、段部面取Cは0.2以下となります。 [ ! ] P・Q寸27,31,33,34,36,37,38,39,41,42,43,44,46,47,48,49は指定できません。 [ ! ]m寸法はこちらをご参照ください。
| 型式 | 指定0.1mm単位 | 指定1mm単位 | (Y) max. | ||||
| Type | Dg6 | L | F・T | B・S | P・Q | ||
| SL-SSFRZ SH-SSFRZ SHD-SSFRZ | 6 | -0.004 -0.012 | 20.0 〜 496.0 | F≦P×5 T≦Q×5 | P・Q≦6のとき 2≦B・S 6＜P・Q≦10のとき 3≦B・S 10＜P・Q≦20のとき 4≦B・S 20＜P・Qのとき 5≦B・S | 3 4 5 | 500 |
| 8 | -0.005 -0.014 | 3 ≦P・Q＜D | |||||
| 10 | 20.0 〜 796.0 | 800 | |||||
| 12 | -0.006 -0.017 | 24.0 〜 800.0 | 804 | ||||
| 13 | 4≦P・Q＜D | ||||||
| 15 | 24.0 〜 800.0 | ||||||
| 16 | |||||||
| 17 | 5≦P・Q＜D | ||||||
| 18 | -0.007 -0.020 | ||||||
| 20 | |||||||
| 22 | 6≦P・Q＜D | ||||||
| 25 | 8≦P・Q＜D | ||||||
| 30 | |||||||
| 35 | -0.009 -0.025 | 40.0 〜 796.0 | 16≦P・Q＜D | 800 | |||
| 40 | 40.0 〜 796.0 | ||||||
| 50 | 40.0 〜 796.0 | ||||||
■S45C相当
[ ! ] D－P（Q）≦2の場合、段部面取Cは0.2以下となります。
[ ! ] P・Q寸27,31,33,34,36,37,38,39,41,42,43,44,46,47,48,49は指定できません。
[ ! ] m寸法はこちらをご参照ください。
| 型式 | 指定0.1mm単位 | 指定1mm単位 | (Y) max. | ||||
| Type | Dg6 | L | F・T | B・S | P・Q | ||
| SL-PSFRZ SH-PSFRZ | 6 | -0.004 -0.012 | 20.0 〜 496.0 | F≦P×5 T≦Q×5 | P・Q≦6のとき 2≦B・S 6＜P・Q≦10のとき 3≦B・S 10＜P・Q≦20のとき 4≦B・S 20＜P・Qのとき 5≦B・S | 3 4 5 | 500 |
| 8 | -0.005 -0.014 | 3 ≦P・Q＜D | |||||
| 10 | 20.0 〜 796.0 | 800 | |||||
| 12 | -0.006 -0.017 | 24.0 〜 800.0 | 804 | ||||
| 13 | 4≦P・Q＜D | ||||||
| 15 | 24.0 〜 800.0 | ||||||
| 16 | |||||||
| 17 | 5≦P・Q＜D | ||||||
| 18 | -0.007 -0.020 | ||||||
| 20 | |||||||
| 22 | 6≦P・Q＜D | ||||||
| 25 | 8≦P・Q＜D | ||||||
| 30 | |||||||
| 35 | -0.009 -0.025 | 40.0 〜 796.0 | 16≦P・Q＜D | 800 | |||
| 40 | 40.0 〜 796.0 | ||||||
| 50 | 40.0 〜 796.0 | ||||||
[ ! ] P・Q寸27,31,33,34,36,37,38,39,41,42,43,44,46,47,48,49は指定できません。
[ ! ] m寸法はこちらをご参照ください。
追加工
| 型式 | − | L | − | F | − | B | − | P | − | T | − | S | − | Q | − | (LKC・FC…etc.) |
| SL-SSFRZ30 | − | 340 | − | F13 | − | B9 | − | P8 | − | T12 | − | S10 | − | Q8 | − | LKC |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | ||||||||
| KC | キー溝1ヶ所追加 | KC・A=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 Rがつきません。 [ ! ]キー溝長さ≦100 | SFRZ30−340−F13−B9−P8−T12−S10−Q8−KC20−A6 | 200 | ||||||||
| WKC | キー溝2ヶ所追加 | WKC・C・K・E=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 Rがつきません。 [ ! ]キー溝長さ≦100 | SFRZ30−340−F13−B9−P8−T12−S10−Q8−WKC20−C5−K20−E6 | 400 | ||||||||
| FC | 平面取り1ヶ所追加 |
| SFRZ30−340−F13−B9−P8−T12−S10−Q8−FC20−G5 | 200 | ||||||||
| WFC | 平面取り2ヶ所追加 |
| SFRZ30−340−F13−B9−P8−T12−S10−Q8−WFC20−J5−V20−W5 | 300 | ||||||||
| SFC | 平面取り、角度指定2面取り追加 | SFC・SG=1mm単位指定 AG=15度単位指定 [ ! ]SG≦50 ※Hはこちらを参照 | SFRZ30−340−F13−B9−P8−T12−S10−Q8−SFC20−SG5 | 500 | ||||||||
| UC | スリットカム用溝の追加 | UC=1mm単位指定 [ ! ]φ2・2.5、D13以上は不可 ※d・ℓ1はこちらを参照 | SFRZ30−340−F13−B9−P8−T12−S10−Q8−UC20 | 200 | ||||||||
| LKC | L寸法公差変更 | L＜500・・・L±0.05 L≧500・・・L±0.1 | SFRZ30−340−F13−B9−P8−T12−S10−Q8−LKC | 400 |
[ ! ]キー溝複数加工・平面複数加工は同一直線状に行っていますが、全長が500mmを超える場合、±2°の位相を生じることがあります。
[ ! ]型式は洗浄前商品の型式で記載しております。
キー溝寸法
|  | ||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]キー溝が3カ所必要の場合、KCとWKCを併用してください。
[ ! ]キー溝が4カ所必要の場合、KC・WKCとKZを併用してください。（KZはKC・WKCと併用のときのみ可）
[ NG ]D＝2～5は適用不可。
[ ! ]KC・WKC・K＝0の場合、KC+A≧Lの場合、WKC+C+K+E＞Lの場合、キー溝は下図の形状になります。
[ ! ]加工は同一直線上に行っておりますが、±2°の位相を生じることがあります。
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
納期・価格
価格表
■両端止め輪溝タイプ
SUS304
SUS304
| Type | SL-SSFRZ | SH-SSFRZ | SHD-SSFRZ | |||||||||||||||||||||
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,660 | 1,750 | 1,900 | 2,010 | 2,580 | 3,430 | 3,640 | - | 2,110 | 2,200 | 2,350 | 2,460 | 3,300 | 4,930 | 5,140 | - | 2,380 | 2,470 | 2,620 | 2,730 | 3,750 | 5,680 | 5,890 | - |
| 8 | 1,660 | 1,750 | 1,900 | 2,010 | 2,580 | 3,430 | 3,640 | - | 2,110 | 2,200 | 2,350 | 2,460 | 3,300 | 4,930 | 5,140 | - | 2,380 | 2,470 | 2,620 | 2,730 | 3,750 | 5,680 | 5,890 | - |
| 10 | 1,660 | 1,750 | 1,900 | 2,010 | 2,580 | 3,430 | 3,640 | 4,160 | 2,110 | 2,200 | 2,350 | 2,460 | 3,300 | 4,930 | 5,140 | 5,660 | 2,380 | 2,470 | 2,620 | 2,730 | 3,750 | 5,680 | 5,890 | 6,410 |
| 12 | 1,780 | 1,960 | 2,030 | 2,180 | 2,740 | 3,620 | 4,160 | 5,040 | 2,230 | 2,410 | 2,480 | 2,630 | 3,460 | 5,120 | 5,660 | 6,540 | 2,500 | 2,680 | 2,750 | 2,900 | 3,910 | 5,870 | 6,410 | 7,290 |
| 13 | 1,940 | 2,130 | 2,180 | 2,330 | 2,960 | 3,810 | 4,410 | 5,240 | 2,390 | 2,580 | 2,630 | 2,780 | 3,680 | 5,310 | 5,910 | 6,740 | 2,660 | 2,850 | 2,900 | 3,050 | 4,130 | 6,060 | 6,660 | 7,490 |
| 15 | 2,010 | 2,200 | 2,250 | 2,400 | 3,060 | 3,900 | 4,530 | 5,330 | 2,460 | 2,650 | 2,700 | 2,850 | 3,780 | 5,400 | 6,030 | 6,830 | 2,730 | 2,920 | 2,970 | 3,120 | 4,230 | 6,150 | 6,780 | 7,580 |
| 16 | 2,060 | 2,310 | 2,360 | 2,460 | 3,180 | 4,110 | 5,050 | 5,680 | 2,510 | 2,760 | 2,810 | 2,910 | 3,900 | 5,610 | 6,550 | 7,180 | 2,780 | 3,030 | 3,080 | 3,180 | 4,350 | 6,360 | 7,300 | 7,930 |
| 17 | 2,070 | 2,360 | 2,400 | 2,500 | 3,230 | 4,220 | 5,300 | 5,850 | 2,520 | 2,810 | 2,850 | 2,950 | 3,950 | 5,720 | 6,800 | 7,350 | 2,790 | 3,080 | 3,120 | 3,220 | 4,400 | 6,470 | 7,550 | 8,100 |
| 18 | 2,660 | 2,870 | 2,970 | 3,320 | 3,990 | 5,540 | 7,520 | 9,190 | 3,110 | 3,320 | 3,420 | 3,770 | 4,710 | 7,040 | 9,020 | 10,690 | 3,380 | 3,590 | 3,690 | 4,040 | 5,160 | 7,790 | 9,770 | 11,440 |
| 20 | 2,970 | 3,130 | 3,250 | 3,720 | 4,380 | 5,870 | 8,060 | 10,020 | 3,420 | 3,580 | 3,700 | 4,170 | 5,100 | 7,370 | 9,560 | 11,520 | 3,690 | 3,850 | 3,970 | 4,440 | 5,550 | 8,120 | 10,310 | 12,270 |
| 22 | 3,300 | 3,670 | 3,880 | 4,220 | 4,860 | 6,960 | 9,570 | 12,200 | 3,750 | 4,120 | 4,330 | 4,670 | 5,580 | 8,460 | 11,070 | 13,700 | 4,020 | 4,390 | 4,600 | 4,940 | 6,030 | 9,210 | 11,820 | 14,450 |
| 25 | 3,460 | 3,950 | 4,200 | 4,460 | 5,100 | 7,230 | 9,940 | 12,740 | 3,910 | 4,400 | 4,650 | 4,910 | 5,820 | 8,730 | 11,440 | 14,240 | 4,180 | 4,670 | 4,920 | 5,180 | 6,270 | 9,480 | 12,190 | 14,990 |
| 30 | 4,710 | 5,470 | 5,650 | 6,320 | 7,430 | 9,210 | 12,490 | 16,020 | 5,160 | 5,920 | 6,100 | 6,770 | 8,150 | 10,710 | 13,990 | 17,520 | 5,430 | 6,190 | 6,370 | 7,040 | 8,600 | 11,460 | 14,740 | 18,270 |
| 35 | 6,950 | 7,540 | 8,040 | 9,040 | 9,860 | 12,540 | 17,460 | 22,710 | 7,400 | 7,990 | 8,490 | 9,490 | 10,580 | 14,040 | 18,960 | 24,210 | 7,670 | 8,260 | 8,760 | 9,760 | 11,030 | 14,790 | 19,710 | 24,960 |
| 40 | 8,230 | 8,870 | 9,470 | 10,640 | 11,650 | 14,740 | 20,650 | 26,960 | 8,680 | 9,320 | 9,920 | 11,090 | 12,370 | 16,240 | 22,150 | 28,460 | 8,950 | 9,590 | 10,190 | 11,360 | 12,820 | 16,990 | 22,900 | 29,210 |
| 50 | 10,790 | 11,270 | 12,060 | 13,780 | 14,880 | 18,720 | 26,450 | 34,600 | 11,240 | 11,720 | 12,510 | 14,230 | 15,600 | 20,220 | 27,950 | 36,100 | 11,510 | 11,990 | 12,780 | 14,500 | 16,050 | 20,970 | 28,700 | 36,850 |
| Type | SL-PSFRZ | SH-PSFRZ | ||||||||||||||
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | 〜 | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | |
| 6 | 1,650 | 1,740 | 1,890 | 1,980 | 2,710 | 4,080 | 4,320 | - | 2,100 | 2,190 | 2,340 | 2,430 | 3,670 | 4,780 | 5,020 | - |
| 8 | 1,650 | 1,740 | 1,890 | 1,980 | 2,710 | 4,080 | 4,320 | - | 2,100 | 2,190 | 2,340 | 2,430 | 3,670 | 4,780 | 5,020 | - |
| 10 | 1,650 | 1,740 | 1,890 | 1,980 | 2,710 | 4,080 | 4,320 | 4,880 | 2,100 | 2,190 | 2,340 | 2,430 | 3,670 | 4,780 | 5,020 | 5,580 |
| 12 | 1,740 | 1,880 | 1,950 | 2,060 | 2,790 | 4,170 | 4,940 | 5,330 | 2,190 | 2,330 | 2,400 | 2,510 | 3,750 | 4,870 | 5,640 | 6,030 |
| 13 | 1,800 | 1,950 | 2,030 | 2,130 | 2,950 | 4,400 | 5,270 | 5,650 | 2,250 | 2,400 | 2,480 | 2,580 | 3,910 | 5,100 | 5,970 | 6,350 |
| 15 | 1,810 | 1,960 | 2,040 | 2,160 | 2,980 | 4,440 | 5,320 | 5,690 | 2,260 | 2,410 | 2,490 | 2,610 | 3,940 | 5,140 | 6,020 | 6,390 |
| 16 | 2,000 | 2,250 | 2,390 | 2,540 | 3,350 | 4,750 | 5,620 | 6,750 | 2,450 | 2,700 | 2,840 | 2,990 | 4,310 | 5,450 | 6,320 | 7,450 |
| 17 | 2,010 | 2,260 | 2,400 | 2,560 | 3,370 | 4,770 | 5,650 | 6,780 | 2,460 | 2,710 | 2,850 | 3,010 | 4,330 | 5,470 | 6,350 | 7,480 |
| 18 | 2,170 | 2,460 | 2,550 | 2,740 | 3,650 | 5,110 | 5,960 | 7,840 | 2,620 | 2,910 | 3,000 | 3,190 | 4,610 | 5,810 | 6,660 | 8,540 |
| 20 | 2,960 | 3,150 | 3,370 | 3,840 | 4,680 | 6,270 | 7,590 | 10,320 | 3,410 | 3,600 | 3,820 | 4,290 | 5,640 | 6,970 | 8,290 | 11,020 |
| 22 | 3,080 | 3,590 | 3,900 | 4,230 | 5,550 | 7,250 | 8,770 | 10,880 | 3,530 | 4,040 | 4,350 | 4,680 | 6,510 | 7,950 | 9,470 | 11,580 |
| 25 | 3,600 | 3,990 | 4,340 | 4,740 | 5,700 | 8,300 | 11,330 | 14,360 | 4,050 | 4,440 | 4,790 | 5,190 | 6,660 | 9,000 | 12,030 | 15,060 |
| 30 | 4,860 | 5,650 | 5,980 | 6,450 | 8,000 | 10,220 | 13,680 | 17,510 | 5,310 | 6,100 | 6,430 | 6,900 | 8,960 | 10,920 | 14,380 | 18,210 |
| 35 | 7,050 | 7,840 | 8,540 | 9,290 | 10,730 | 13,770 | 19,100 | 24,370 | 7,500 | 8,290 | 8,990 | 9,740 | 11,690 | 14,470 | 19,800 | 25,070 |
| 40 | 8,280 | 9,230 | 10,060 | 10,970 | 12,640 | 16,090 | 22,450 | 28,790 | 8,730 | 9,680 | 10,510 | 11,420 | 13,600 | 16,790 | 23,150 | 29,490 |
| 50 | 10,480 | 11,700 | 12,820 | 14,030 | 16,100 | 20,220 | 28,480 | 36,720 | 10,930 | 12,150 | 13,270 | 14,480 | 17,060 | 20,920 | 29,180 | 37,420 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]D寸法50は101本以上の場合出荷日、価格共にお見積りとなります。
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数量 | 1～9 | 10～14 | 15～19 | 20～49 | 50～300 | 301～400 | 401～ |
| 値引率 | 基準単価 | 5% | 10% | 20% | 25% | 35% | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋2日 | ＋3日 | |||
[ ! ]表示数量超えはWOSにてご確認ください。
