【クリーン洗浄品】回転軸　両端段付　両端おねじタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】回転軸　片端段付　片端おねじ　片端めねじタイプ

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
基本形状
両端一段
軸端形状（左）
おねじ
軸端形状（右）
おねじ
硬度
焼入なし
キー溝
キー溝オプション（追加工）
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が2,048型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

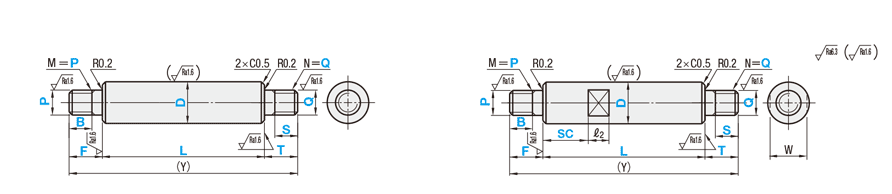

外形図

■標準タイプ

■スパナ溝付タイプ

[ ! ]D部面粗度h9（みがき棒）は【クリーン洗浄品】回転軸　両端段付　両端おねじタイプ:関連画像

、h7（研磨棒）・g6（研磨棒）は【クリーン洗浄品】回転軸　両端段付　両端おねじタイプ:関連画像

になります。

■公差表

D・P	h9(みがき棒)	h7(研磨棒)	g6(研磨棒)
3	0 − 0.025	0 − 0.010	− 0.002
			− 0.008
3.1 〜 6	0 − 0.030	0 − 0.012	− 0.004
			− 0.012
6.1 〜 10	0 − 0.036	0 − 0.015	− 0.005
			− 0.014
10.1 〜 18	0 − 0.043	0 − 0.018	− 0.006
			− 0.017
18.1 〜 30	0 − 0.052	0 − 0.021	− 0.007
			− 0.020
30.1 〜 50	0 − 0.062	0 − 0.025	− 0.009
			− 0.025

■真円度・真直度

■同軸度・直角度

■D部真円度

D		真円度 M
を超え	以下	真円度 M
5	13	0.004
13	20	0.005
20	40	0.006
40	50	0.007

■Ｌ寸・Y寸その他の寸法公差

寸法		寸法公差
を超え	以下	寸法公差
2	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	800	±0.8

[ ! ]h9（みがき棒）は、D部真円度、真直度、同軸度、直角度は適応外となります。

Type			公差		[ M ]材質	[ S ]表面処理	洗浄方法
	標準タイプ	スパナ溝付タイプ	D	P・Q	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
①	SL-SSFRMHM	SL-SSFRMHMS	h9 (みがき棒)	h7	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SSFRMHM	SH-SSFRMHMS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SHD-SSFRMHM	SHD-SSFRMHMS					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SL-PSFRMHM	SL-PSFRMHMS			S45C相当	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-PSFRMHM	SH-PSFRMHMS			S45C相当	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0
②	SL-SSFRMGM	SL-SSFRMGMS		g6	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SSFRMGM	SH-SSFRMGMS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SHD-SSFRMGM	SHD-SSFRMGMS					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SL-PSFRMGM	SL-PSFRMGMS			S45C相当	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-PSFRMGM	SH-PSFRMGMS			S45C相当	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0
③	SL-SSFRHM	SL-SSFRHMS	h7 (研磨棒)	h7	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SSFRHM	SH-SSFRHMS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SHD-SSFRHM	SHD-SSFRHMS					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SL-PSFRHM	SL-PSFRHMS			S45C相当	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-PSFRHM	SH-PSFRHMS			S45C相当	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0
④	SL-SSFRM	SL-SSFRMS	g6 (研磨棒)	g6	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SSFRM	SH-SSFRMS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SHD-SSFRM	SHD-SSFRMS					電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SL-PSFRM	SL-PSFRMS			S45C相当	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-PSFRM	SH-PSFRMS			S45C相当	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

①D部h9/P・Q部h7

SL-SSFRMHM30

−

250

−

F30

−

P10

−

T30

−

Q10

③h7(研磨棒)スパナ溝付

SH-SSFRHMS25

−

200

−

F25

−

B15

−

P12

−

T25

−

S15

−

Q12

−

SC30

④g6(研磨棒)

SHD-SSFRM30

−

500

−

F20

−

B20

−

P10

−

T20

−

S15

−

Q10

①D部公差h9（みがき棒）/P・Q部公差h7②D部公差h9（みがき棒）/P・Q部公差g6タイプ
■SUS304

型式			指定0.1mm単位		指定1mm単位		P(並目)・Q(並目) 選択											指定1mm単位	W	ℓ₂	(Y) max.
Type		D	L	F・T	B	S												SC スパナ溝付タイプのみ
標準タイプ	スパナ溝付タイプ	D	L	F・T	B	S												SC スパナ溝付タイプのみ
①D部h9・P・Q部h7 SL-SSFRMHM SH-SSFRMHM SHD-SSFRMHM ②D部h9・P・Q部g6 SL-SSFRMGM SH-SSFRMGM SHD-SSFRMGM	①D部h9・P・Q部h7 SL-SSFRMHMS SH-SSFRMHMS SHD-SSFRMHMS ②D部h9・P・Q部g6 SL-SSFRMGMS SH-SSFRMGMS SHD-SSFRMGMS	6	15.0〜490.0	5≦F≦P×7 5≦T≦Q×7	B=0 またはP≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3	S=0 またはQ≦6のとき S≦Q×3 ＆ S≦T−2 Q＝8・10のとき S≦Q×3 ＆ S≦T−3 Q≧12のとき S≦Q×3 ＆ S≦T−5 [ ! ]S≧Pitch×3	3	4	5									SC＋ℓ2≦L SC＝0またはSC≧1	5	8	500
		8	15.0〜490.0				3	4	5	6									7		500
		10	15.0〜790.0				3	4	5	6	8								8		800
		12	15.0〜800.0				3	4	5	6	8	10							10	10	810
		15	15.0〜800.0					4	5	6	8	10	12						13
		16	15.0〜800.0					4	5	6	8	10	12						14
		20	24.0〜800.0						5	6	8	10	12	16					17
		25	24.0〜800.0						5	6	8	10	12	16	20				22
		30	24.0〜800.0								8	10	12	16	20	24			27	15
		35	40.0〜800.0									10	12	16	20	24	30		30	15

■S45C相当

型式			指定0.1mm単位		指定1mm単位		P(並目)・Q(並目) 選択											指定1mm単位	W	ℓ₂	(Y) max.
Type		D	L	F・T	B	S												SC スパナ溝付タイプのみ
標準タイプ	スパナ溝付タイプ	D	L	F・T	B	S												SC スパナ溝付タイプのみ
		6	15.0〜490.0	5≦F≦P×7 5≦T≦Q×7	B=0 またはP≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5 [ ! ]B≧Pitch×3	S=0 またはQ≦6のとき S≦Q×3 ＆ S≦T−2 Q＝8・10のとき S≦Q×3 ＆ S≦T−3 Q≧12のとき S≦Q×3 ＆ S≦T−5 [ ! ]S≧Pitch×3	3	4	5									SC＋ℓ₂≦L SC＝0またはSC≧1	5	8	500
		8	15.0〜490.0				3	4	5	6									7		500
		10	15.0〜790.0				3	4	5	6	8								8		800
①D部h9・P・Q部h7	①D部h9・P・Q部h7	12	15.0〜800.0				3	4	5	6	8	10							10	10	810
SL-PSFRMHM	SL-PSFRMHMS	13	15.0〜800.0					4	5	6	8	10							11
SH-PSFRMHM	SH-PSFRMHMS	15	15.0〜800.0					4	5	6	8	10	12						13
		16	15.0〜800.0					4	5	6	8	10	12						14
		17	24.0〜800.0						5	6	8	10	12						14
②D部h9・P・Q部g6	②D部h9・P・Q部g6	18	24.0〜800.0						5	6	8	10	12	16					15
SL-PSFRMGM	SL-PSFRMGMS	20	24.0〜800.0						5	6	8	10	12	16					17
SH-PSFRMGM	SH-PSFRMGMS	22	24.0〜800.0						5	6	8	10	12	16	20				19
		25	24.0〜800.0						5	6	8	10	12	16	20				22
		30	24.0〜800.0								8	10	12	16	20	24			27	15
		35	40.0〜800.0									10	12	16	20	24	30		30	15

③h7（研磨棒）タイプ
■SUS304
[ ! ]B≦P×１またはS≦Q×１の場合、ねじ部が短く、ねじとして機能しない場合があります。

型式			指定0.1mm単位		指定1mm単位		P(並目)・Q(並目) 選択											指定1mm単位	W	ℓ₂	(Y) max.
Type		D	L	F	B	S												SC スパナ溝付タイプのみ
標準タイプ	スパナ溝付タイプ	D	L	F	B	S												SC スパナ溝付タイプのみ
SL-SSFRHM SH-SSFRHM SHD-SSFRHM	SL-SSFRHMS SH-SSFRHMS SHD-SSFRHMS	6	15.0〜490.0	5≦F≦P×7 5≦T≦Q×7	B=0 またはP≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5	S=0 またはQ≦6のとき S≦Q×3 ＆ S≦T−2 Q＝8・10のとき S≦Q×3 ＆ S≦T−3 Q≧12のとき S≦Q×3 ＆ S≦T−5	3	4	5									SC＋ℓ2≦L SC＝0またはSC≧1	5	8	500
		8	15.0〜490.0				3	4	5	6									7		500
		10	15.0〜790.0				3	4	5	6	8								8		800
		12	15.0〜800.0				3	4	5	6	8	10							10	10	810
		15	15.0〜800.0					4	5	6	8	10	12						13
		17	24.0〜800.0						5	6	8	10	12						14
		20	24.0〜800.0						5	6	8	10	12	16					17
		25	24.0〜800.0						5	6	8	10	12	16	20				22
		30	24.0〜800.0								8	10	12	16	20	24			27	15
		35	40.0〜800.0									10	12	16	20	24	30		30	15
		40	40.0〜800.0										12	16	20	24	30		36	20
		50	40.0〜800.0											16	20	24	30		41	20

■S45C相当

型式			指定0.1mm単位		指定1mm単位		P(並目)・Q(並目) 選択											指定1mm単位	W	ℓ₂	(Y) max.
Type		D	L	F	B	S												SC スパナ溝付タイプのみ
標準タイプ	スパナ溝付タイプ	D	L	F	B	S												SC スパナ溝付タイプのみ
SL-PSFRHM SH-PSFRHM	SL-PSFRHMS SH-PSFRHMS	6	15.0〜490.0	5≦F≦P×7 5≦T≦Q×7	B=0 またはP≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5	S=0 またはQ≦6のとき S≦Q×3 ＆ S≦T−2 Q＝8・10のとき S≦Q×3 ＆ S≦T−3 Q≧12のとき S≦Q×3 ＆ S≦T−5	3	4	5									SC＋ℓ₂≦L SC＝0またはSC≧1	5	8	500
		8	15.0〜490.0				3	4	5	6									7		500
		10	15.0〜790.0				3	4	5	6	8								8		800
		12	15.0〜800.0				3	4	5	6	8	10							10	10	810
		15	15.0〜800.0					4	5	6	8	10	12						13
		17	24.0〜800.0						5	6	8	10	12						14
		20	24.0〜800.0						5	6	8	10	12	16					17
		25	24.0〜800.0						5	6	8	10	12	16	20				22
		30	24.0〜800.0								8	10	12	16	20	24			27	15
		35	40.0〜800.0									10	12	16	20	24	30		30	15
		40	40.0〜800.0										12	16	20	24	30		36	20
		50	40.0〜800.0											16	20	24	30		41	20

④g6（研磨棒）タイプ
■SUS304
[ ! ]B≦P×１またはS≦Q×１の場合、ねじ部が短く、ねじとして機能しない場合があります。

型式			指定0.1mm単位		指定1mm単位		P(並目)・Q(並目) 選択											指定1mm単位	W	ℓ₂	(Y) max.
Type		D	L	F・T	B	S												SC スパナ溝付タイプのみ
標準タイプ	スパナ溝付タイプ	D	L	F・T	B	S												SC スパナ溝付タイプのみ
SL-SSFRM SH-SSFRM SHD-SSFRM	SL-SSFRMS SH-SSFRMS SHD-SSFRMS	6	15.0〜490.0	5≦F≦P×7 5≦T≦Q×7	B=0 またはP≦6のとき B≦P×3 ＆ B≦F−2 P＝8・10のとき B≦P×3 ＆ B≦F−3 P≧12のとき B≦P×3 ＆ B≦F−5	S=0 または Q≦6のとき S≦Q×3 ＆ S≦T−2 Q＝8・10のとき S≦Q×3 ＆ S≦T−3 Q≧12のとき S≦Q×3 ＆ S≦T−5	3	4	5									SC＋ℓ2≦L SC＝0またはSC≧1	5	8	500
		8	15.0〜490.0				3	4	5	6									7		500
		10	15.0〜790.0				3	4	5	6	8								8		800
		12	15.0〜800.0				3	4	5	6	8	10							10	10	810
		13	15.0〜800.0					4	5	6	8	10							11
		15	15.0〜800.0					4	5	6	8	10	12						13
		16	15.0〜800.0					4	5	6	8	10	12						14
		17	24.0〜890.0						5	6	8	10	12						14
		18	24.0〜800.0						5	6	8	10	12	16					15
		20	24.0〜800.0						5	6	8	10	12	16					17
		22	24.0〜800.0						5	6	8	10	12	16	20				19
		25	24.0〜800.0						5	6	8	10	12	16	20				22
		30	24.0〜800.0								8	10	12	16	20	24			27	15
		35	40.0〜800.0									10	12	16	20	24	30		30	15
		40	40.0〜800.0										12	16	20	24	30		36	20
		50	40.0〜800.0											16	20	24	30		41	20

[ ! ]D－P（Q）≦2の場合、段部面取Cは0.2以下となります。
[ ! ]B≦P×１またはS≦Q×１の場合、ねじ部が短く、ねじとして機能しない場合があります。

■S45C相当

型式			指定0.1mm単位		指定1mm単位		P(並目)・Q(並目) 選択											指定1mm単位	W	ℓ₂	(Y) max.
Type		D	L	F・T	B	S												SC スパナ溝付タイプのみ
標準タイプ	スパナ溝付タイプ	D	L	F・T	B	S												SC スパナ溝付タイプのみ
SL-PSFRM SH-PSFRM	SL-PSFRMS SH-PSFRMS	6	15.0〜490.0	5≦F≦P×7 5≦T≦Q×7	B=0	S=0	3	4	5									SC＋ℓ₂≦L SC＝0またはSC≧1	5	8	500
		8	15.0〜490.0		またはP≦6のとき	または	3	4	5	6									7		500
		10	15.0〜790.0		B≦P×3	Q≦6のとき	3	4	5	6	8								8		800
		12	15.0〜800.0		＆	S≦Q×3	3	4	5	6	8	10							10	10	810
		13	15.0〜800.0		B≦F−2	＆		4	5	6	8	10							11
		15	15.0〜800.0		P＝8・10のとき	S≦T−2		4	5	6	8	10	12						13
		16	15.0〜800.0		B≦P×3	Q＝8・10のとき		4	5	6	8	10	12						14
		17	24.0〜800.0		＆	S≦Q×3			5	6	8	10	12						14
		18	24.0〜800.0		B≦F−3	＆			5	6	8	10	12	16					15
		20	24.0〜800.0		P≧12のとき	S≦T−3			5	6	8	10	12	16					17
		22	24.0〜800.0		B≦P×3	Q≧12のとき			5	6	8	10	12	16	20				19
		25	24.0〜800.0		＆	S≦Q×3			5	6	8	10	12	16	20				22
		30	24.0〜800.0		B≦F−5	＆					8	10	12	16	20	24			27	15
		35	40.0〜800.0			S≦T−5						10	12	16	20	24	30		30	15
		40	40.0〜800.0										12	16	20	24	30		36	20
		50	40.0〜800.0											16	20	24	30		41	20

[ ! ]D－P（Q）≦2の場合、段部面取Cは0.2以下となります。
[ ! ]B≦P×１またはS≦Q×１の場合、ねじ部が短く、ねじとして機能しない場合があります。

並目ねじピッチ
M･N (P･Q)	pitch
3	0.5
4	0.7
5	0.8
6	1.0
8	1.25
10	1.5
12	1.75
16	2.0
20	2.5
24	3.0
30	3.5

細目ねじピッチ
M･N (PMC･QMC)	pitch
3	0.35
4	0.5
5	0.5
6	0.75
8	1.0
10
12
15
17
20
25	1.5
30
35
40

追加工

型式

−

P(PMC)

−

Q(QMC)

−

(KC・WKC・FC…etc.)

SL-SSFRMHM10

−

300

−

F25

−

B15

−

P12

−

T25

−

S15

−

Q12

−

SC30

−

LKC

追加工
コード

追加工内容

適用条件

指定例

\/1Code

キー溝1ヶ所追加

KC・A=0.1mm単位指定

[ ! ]キー溝加工位置が端面から1mm未満の場合、
Rがつきません。

[ ! ]キー溝長さ≦100
[ NG ]φ5以下は不可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-KC20-A10

200

WKC

キー溝2ヶ所追加

WKC・C・K・E=0.1mm単位指定

[ ! ]キー溝加工位置が端面から1mm未満の場合、
Rがつきません。

[ ! ]キー溝長さ≦100
[ NG ]φ5以下は不可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-WKC5-C20-K5-E10

400

キー溝1ヶ所（4ヵ所目用）追加

KZ・Z=0.1mm単位指定

[ ! ]キー溝加工位置が端面から1mm未満の場合、
Rがつきません。

[ ! ]キー溝長さ≦100 [ NG ]φ5以下は不可
[ ! ]KC・WKCと併用時のみ指定可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-KC5-A10-WKC20-C10-K60-E10-KZ100-Z10

200

PKC・QKC

段部Pキー溝（端面0地点）追加

PKC・QKC=0.1mm単位指定
[ ! ]キー溝長さ≦70
[ NG ]P5以下は不可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-PKC20.0

300

PP・QQ

段部Pキー溝（位置指定）追加

PP・PK=0.1mm単位指定　QQ・QK=0.1mm単位指定
[ ! ]キー溝長さ≦70
[ NG ]P5以下は不可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-PP10-PK10

300

PV・QV

段部Pキー溝複数ヶ所追加

PV・PW=0.1mm単位指定　QV・QW=0.1mm単位指定
[ ! ]キー溝長さ≦70
[ NG ]P5以下は不可
[ ! ]PP(QQ)と併用時のみ指定可

SL-SSFRMHM30-300-F50-B20-P20-T25-S20-Q10-PP25-PK5-PV35-PW10

300

TL・TR

D部に止め輪溝追加工

TL・TR=0.1mm単位指定
[ ! ]2≦TL(TR)+F(T)≦150　
※m寸はこちらを参照

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-TL5-TR5

200

TF・TT

段部に止め輪溝追加工

TF・TT=0.1mm単位指定
[ ! ]2≦TF(TT)≦150
※m寸はこちらを参照

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-TF5

300

平面取り1ヶ所追加

FC・G=1mm単位指定
[ ! ]G≦70
※Hはこちらを参照

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-FC10-G3

200

WFC

平面取り2ヶ所追加

WFC・J・W・V=1mm単位指定
[ ! ]J・V≦70
※Hはこちらを参照

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-WFC10-J15-W10-V20

300

SFC

平面取り、角度指定2面取り追加

SFC・SG=1mm単位指定　AG=15度単位指定
[ ! ]SG≦70
※Hはこちらを参照

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-SFC10-SG3-AG120

500

PFC・QFC

段部に平面取り追加

PFC・LC=1mm単位指定　QFC・RC=1mm単位指定
[ ! ]LC・RC≦70
※Hはこちらを参照

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-PFC5-LC10

200

PLM・QLM

ねじを左ねじに変更

右ねじを左ねじに変更します。
[ NG ]PLMとPMC、QLMとQMCとの併用は不可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-PLM

800

PMC・QMC

細目ねじに変更

並目ねじを細目ねじに変更します。
PをPMC、QをQMCに変えて指定
[ NG ]PMCとPLM、QMCとQLMとの併用は不可

SL-SSFRMHM30-300-F25-B20-PMC10-T25-S20-QMC10

300

PC・QC

逃げ寸法加工を追加

P寸法、Q寸法部に逃げ加工を追加します。
※逃げ加工寸法はこちらを参照
[ NG ]D=P・Qの場合適用不可

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-PC-QC

無料

スリットカム用溝の追加

UC=1mm単位指定
[ NG ]φ2・2.5、D13以上は不可
※d・ℓ₁はこちらを参照

SL-SSFRMHM10-300-F25-B20-P6-T25-S20-Q6-UC10

200

LKC

L寸法公差変更

L＜500・・・L±0.05　L≧500・・・L±0.1

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-LKC

400

CKC

同軸度変更

同軸度を0.02に変更します。
[ NG ]D部h9は不可
[ ! ]Lmaxは右表参照

D	Lmax
6～22	450
25～50	600

SL-SSFRMHM30-300-F25-B20-P10-T25-S20-Q10-CKC

800

[ ! ]追加工詳細については、「回転軸追加工概要」こちらをご覧ください。
[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の追加工との間は2mm以上あけてください。
[ ! ]キー溝複数加工・平面取複数加工は同一直線上に行っておりますが、全長が500mmを超える場合、±2°の位相を生じることがあります。
[ ! ]型式は洗浄前商品の型式で記載しております。

キー溝寸法

軸径	ｂ		t		r
軸径	基準寸法	許容差(N9)	基準寸法	許容差	r
6～7	2	-0.004 -0.029	1.2	+0.1 0	0.08～ 0.16
8～10	3	-0.004 -0.029	1.8
11～12	4	0 -0.03	2.5
13～17	5		3.0		0.16～ 0.25
18～22	6		3.5
23～30	8	0 -0.036	4.0	+0.2 0
31～38	10	0 -0.036	5.0		0.25～ 0.4
39～44	12	0 -0.043	5.0
45～50	14	0 -0.043	5.5

[ ! ]b≦Ａ・Ｅ・Ｃ≦100
[ ! ]キー溝が3カ所必要の場合、KCとWKCを併用してください。
[ ! ]キー溝が4カ所必要の場合、KC・WKCとKZを併用してください。（KZはKC・WKCと併用のときのみ可）
[ NG ]D＝2～5は適用不可。
[ ! ]KC・WKC・K＝0の場合、KC+A≧Lの場合、WKC+C+K+E＞Lの場合、キー溝は下図の形状になります。

[ ! ]加工は同一直線上に行っておりますが、±2°の位相を生じることがあります。
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。

回転軸軸径に対する止め輪溝部詳細寸法

軸径	ｄ許容差		溝幅(m)許容差		適用止め輪
2	1.2	＋0.06 0	0.4	＋0.05 0	JIS E型1.2
2.5	1.5		0.5		JIS E型1.5
3	2		0.5		JIS E型2
4	3		0.7	＋0.1 0	JIS E型3
5	4	＋0.075 0			JIS E型4
6	5				JIS E型5
7	6		0.9		JIS E型6
8	7	＋0.09 0			JIS E型7
9	8	＋0.09 0			JIS E型8
10	9.6	0/－0.09	1.15	＋0.14 0	JIS C型10
11	10.5	0 -0.11			JIS C型11
12	11.5				JIS C型12
13	12.4				JIS C型13
14	13.4				JIS C型14
15	14.3				JIS C型15
16	15.2				JIS C型16
17	16.2				JIS C型17
18	17		1.35		JIS C型18
19	18		1.35		JIS C型19

軸径	ｄ許容差		溝幅(m)許容差		適用止め輪
20	19	0 -0.21	1.35	＋0.14 0	JIS C型20
21	20				JIS C型21
22	21				JIS C型22
23	22				JIS C型23
24	22.9				JIS C型24
25	23.9				JIS C型25
26	24.9				JIS C型26
28	26.6		1.65		JIS C型28
29	27.6				JIS C型29
30	28.6				JIS C型30
32	30.3	0 -0.25			JIS C型32
35	33				JIS C型35
40	38		1.9		JIS C型40
45	42.5		1.9		JIS C型45
50	47		2.2		JIS C型50

[ ! ]2≦TL（TR）+F（T）≦150 、2≦TF（TT）≦150
[ ! ]止め輪溝には適用止め輪が付属します。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-PSFRHM6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-P[3,4,5]-T[2-35/0.1]-S[0-15/1]-Q[3,4,5]

SH-PSFRHM6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-P[3,4,5]-T[2-35/0.1]-S[0-15/1]-QMC[3,4,5]

SH-PSFRHM6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-PMC[3,4,5]-T[2-35/0.1]-S[0-15/1]-Q[3,4,5]

SH-PSFRHM6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-PMC[3,4,5]-T[2-35/0.1]-S[0-15/1]-QMC[3,4,5]

SH-PSFRHM8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-P[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-Q[3,4,5,6]

SH-PSFRHM8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-P[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-QMC[3,4,5,6]

SH-PSFRHM8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-PMC[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-Q[3,4,5,6]

SH-PSFRHM8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-PMC[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-QMC[3,4,5,6]

SH-PSFRHM10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-P[3,4,5,6,8]-T[2-56/0.1]-S[0-24/1]-Q[3,4,5,6,8]

SH-PSFRHM10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-P[3,4,5,6,8]-T[2-56/0.1]-S[0-24/1]-QMC[4,5,6,8]

SH-PSFRHM10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-PMC[4,5,6,8]-T[2-56/0.1]-S[0-24/1]-Q[3,4,5,6,8]

SH-PSFRHM10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-PMC[4,5,6,8]-T[2-56/0.1]-S[0-24/1]-QMC[4,5,6,8]

SH-PSFRHM12-[15-890/0.1]-F[2-70/0.1]-B[2-30/1]-P[3,4,5,6,8,10]-T[2-70/0.1]-S[0-30/1]-Q[3,4,5,6,8,10]

SH-PSFRHM12-[15-890/0.1]-F[2-70/0.1]-B[2-30/1]-P[3,4,5,6,8,10]-T[2-70/0.1]-S[0-30/1]-QMC[5,6,8,10]

SH-PSFRHM12-[15-890/0.1]-F[2-70/0.1]-B[2-30/1]-PMC[5,6,8,10]-T[2-70/0.1]-S[0-30/1]-Q[3,4,5,6,8,10]

SH-PSFRHM12-[15-890/0.1]-F[2-70/0.1]-B[2-30/1]-PMC[5,6,8,10]-T[2-70/0.1]-S[0-30/1]-QMC[5,6,8,10]

SH-PSFRHM15-[15-990/0.1]-F[2-84/0.1]-B[2-36/1]-P[4,5,6,8,10,12]-T[2-84/0.1]-S[0-36/1]-Q[4,5,6,8,10,12]

SH-PSFRHM15-[15-990/0.1]-F[2-84/0.1]-B[2-36/1]-P[4,5,6,8,10,12]-T[2-84/0.1]-S[0-36/1]-QMC[5,6,8,10,12]

SH-PSFRHM15-[15-990/0.1]-F[2-84/0.1]-B[2-36/1]-PMC[5,6,8,10,12]-T[2-84/0.1]-S[0-36/1]-Q[4,5,6,8,10,12]

SH-PSFRHM15-[15-990/0.1]-F[2-84/0.1]-B[2-36/1]-PMC[5,6,8,10,12]-T[2-84/0.1]-S[0-36/1]-QMC[5,6,8,10,12]

SH-PSFRHM17-[24-990/0.1]-F[2-84/0.1]-B[2-36/1]-P[5,6,8,10,12]-T[2-84/0.1]-S[0-45/1]-Q[5,6,8,10,12]

SH-PSFRHM17-[24-990/0.1]-F[2-84/0.1]-B[2-36/1]-P[5,6,8,10,12]-T[2-84/0.1]-S[0-45/1]-QMC[6,8,10,12,15]

SH-PSFRHM17-[24-990/0.1]-F[2-84/0.1]-B[2-36/1]-PMC[6,8,10,12,15]-T[2-84/0.1]-S[0-45/1]-Q[5,6,8,10,12]

SH-PSFRHM17-[24-990/0.1]-F[2-84/0.1]-B[2-36/1]-PMC[6,8,10,12,15]-T[2-84/0.1]-S[0-45/1]-QMC[6,8,10,12,15]

SH-PSFRHM20-[24-990/0.1]-F[2-112/0.1]-B[2-48/1]-P[5,6,8,10,12,16]-T[2-112/0.1]-S[0-48/1]-Q[5,6,8,10,12,16]

SH-PSFRHM20-[24-990/0.1]-F[2-112/0.1]-B[2-48/1]-P[5,6,8,10,12,16]-T[2-112/0.1]-S[0-48/1]-QMC[6,8,10,12,15,17]

SH-PSFRHM20-[24-990/0.1]-F[2-112/0.1]-B[2-48/1]-PMC[6,8,10,12,15,17]-T[2-112/0.1]-S[0-48/1]-Q[5,6,8,10,12,16]

SH-PSFRHM20-[24-990/0.1]-F[2-112/0.1]-B[2-48/1]-PMC[6,8,10,12,15,17]-T[2-112/0.1]-S[0-48/1]-QMC[6,8,10,12,15,17]

SH-PSFRHM25-[24-990/0.1]-F[3-140/0.1]-B[2-60/1]-P[5,6,8,10,12,16,20]-T[3-140/0.1]-S[0-60/1]-Q[5,6,8,10,12,16,20]

SH-PSFRHM25-[24-990/0.1]-F[3-140/0.1]-B[2-60/1]-P[5,6,8,10,12,16,20]-T[3-140/0.1]-S[0-60/1]-QMC[8,10,12,15,17,20]

SH-PSFRHM25-[24-990/0.1]-F[3-140/0.1]-B[2-60/1]-PMC[8,10,12,15,17,20]-T[3-140/0.1]-S[0-60/1]-Q[5,6,8,10,12,16,20]

SH-PSFRHM25-[24-990/0.1]-F[3-140/0.1]-B[2-60/1]-PMC[8,10,12,15,17,20]-T[3-140/0.1]-S[0-60/1]-QMC[8,10,12,15,17,20]

SH-PSFRHM30-[24-990/0.1]-F[3-168/0.1]-B[2-72/1]-P[8,10,12,16,20,24]-T[3-168/0.1]-S[0-72/1]-Q[8,10,12,16,20,24]

SH-PSFRHM30-[24-990/0.1]-F[3-168/0.1]-B[2-72/1]-P[8,10,12,16,20,24]-T[3-168/0.1]-S[0-72/1]-QMC[8,10,12,15,17,20,25]

SH-PSFRHM30-[24-990/0.1]-F[3-168/0.1]-B[2-72/1]-PMC[8,10,12,15,17,20,25]-T[3-168/0.1]-S[0-72/1]-Q[8,10,12,16,20,24]

SH-PSFRHM30-[24-990/0.1]-F[3-168/0.1]-B[2-72/1]-PMC[8,10,12,15,17,20,25]-T[3-168/0.1]-S[0-72/1]-QMC[8,10,12,15,17,20,25]

SH-PSFRHM35-[40-990/0.1]-F[3-210/0.1]-B[2-90/1]-P[10,12,16,20,24,30]-T[3-210/0.1]-S[0-90/1]-Q[10,12,16,20,24,30]

SH-PSFRHM35-[40-990/0.1]-F[3-210/0.1]-B[2-90/1]-P[10,12,16,20,24,30]-T[3-210/0.1]-S[0-90/1]-QMC[10,12,15,17,20,25,30]

SH-PSFRHM35-[40-990/0.1]-F[3-210/0.1]-B[2-90/1]-PMC[10,12,15,17,20,25,30]-T[3-210/0.1]-S[0-90/1]-Q[10,12,16,20,24,30]

SH-PSFRHM35-[40-990/0.1]-F[3-210/0.1]-B[2-90/1]-PMC[10,12,15,17,20,25,30]-T[3-210/0.1]-S[0-90/1]-QMC[10,12,15,17,20,25,30]

SH-PSFRHM40-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-P[12,16,20,24,30]-T[5-210/0.1]-S[0-90/1]-Q[12,16,20,24,30]

SH-PSFRHM40-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-P[12,16,20,24,30]-T[5-210/0.1]-S[0-90/1]-QMC[12,15,17,20,25,30]

SH-PSFRHM40-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-PMC[12,15,17,20,25,30]-T[5-210/0.1]-S[0-90/1]-Q[12,16,20,24,30]

SH-PSFRHM40-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-PMC[12,15,17,20,25,30]-T[5-210/0.1]-S[0-90/1]-QMC[12,15,17,20,25,30]

SH-PSFRHM50-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-P[16,20,24,30]-T[5-210/0.1]-S[0-90/1]-Q[16,20,24,30]

SH-PSFRHM50-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-P[16,20,24,30]-T[5-210/0.1]-S[0-90/1]-QMC[15,17,20,25,30]

SH-PSFRHM50-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-PMC[15,17,20,25,30]-T[5-210/0.1]-S[0-90/1]-Q[16,20,24,30]

SH-PSFRHM50-[40-990/0.1]-F[5-210/0.1]-B[2-90/1]-PMC[15,17,20,25,30]-T[5-210/0.1]-S[0-90/1]-QMC[15,17,20,25,30]

SH-PSFRHMS6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-P[3,4,5]-T[2-35/0.1]-S[0-15/1]-Q[3,4,5]-SC[0-482/1]

SH-PSFRHMS6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-P[3,4,5]-T[2-35/0.1]-S[0-15/1]-QMC[3,4,5]-SC[0-482/1]

SH-PSFRHMS6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-PMC[3,4,5]-T[2-35/0.1]-S[0-15/1]-Q[3,4,5]-SC[0-482/1]

SH-PSFRHMS6-[15-490/0.1]-F[2-35/0.1]-B[2-15/1]-PMC[3,4,5]-T[2-35/0.1]-S[0-15/1]-QMC[3,4,5]-SC[0-482/1]

SH-PSFRHMS8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-P[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-Q[3,4,5,6]-SC[0-482/1]

SH-PSFRHMS8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-P[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-QMC[3,4,5,6]-SC[0-482/1]

SH-PSFRHMS8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-PMC[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-Q[3,4,5,6]-SC[0-482/1]

SH-PSFRHMS8-[15-490/0.1]-F[2-42/0.1]-B[2-18/1]-PMC[3,4,5,6]-T[2-42/0.1]-S[0-18/1]-QMC[3,4,5,6]-SC[0-482/1]

SH-PSFRHMS10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-P[3,4,5,6,8]-T[2-56/0.1]-S[0-25/1]-Q[3,4,5,6,8]-SC[0-782/1]

SH-PSFRHMS10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-P[3,4,5,6,8]-T[2-56/0.1]-S[0-25/1]-QMC[4,5,6,8]-SC[0-782/1]

SH-PSFRHMS10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-PMC[4,5,6,8]-T[2-56/0.1]-S[0-25/1]-Q[3,4,5,6,8]-SC[0-782/1]

SH-PSFRHMS10-[15-790/0.1]-F[2-56/0.1]-B[2-24/1]-PMC[4,5,6,8]-T[2-56/0.1]-S[0-25/1]-QMC[4,5,6,8]-SC[0-782/1]

材質

詳細材質

表面処理

D公差

軸径 D

(mm)

長さ L

(mm)

洗浄方法

スパナ溝

P・Q公差

おねじ細目ねじに変更 [PMC]

(mm)

おねじ細目ねじに変更 [QMC]

(mm)

スパナ溝加工 [SC]

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

0 ～ 15

2 ～ 35

3 ～ 5

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

3 ～ 5

0 ～ 15

2 ～ 35

3 ～ 5

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

3 ～ 5

0 ～ 15

2 ～ 35

3 ～ 5

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

3 ～ 5

0 ～ 15

2 ～ 35

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

0 ～ 18

2 ～ 42

3 ～ 6

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

3 ～ 6

0 ～ 18

2 ～ 42

3 ～ 6

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

3 ～ 6

0 ～ 18

2 ～ 42

3 ～ 6

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝なし

3 ～ 6

0 ～ 18

2 ～ 42

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝なし

0 ～ 24

2 ～ 56

3 ～ 8

0 ～ 24

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝なし

4 ～ 8

0 ～ 24

2 ～ 56

3 ～ 8

0 ～ 24

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝なし

4 ～ 8

0 ～ 24

2 ～ 56

3 ～ 8

0 ～ 24

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝なし

4 ～ 8

0 ～ 24

2 ～ 56

0 ～ 24

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 890

精密洗浄

スパナ溝なし

0 ～ 30

2 ～ 70

3 ～ 10

0 ～ 30

2 ～ 70

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 890

精密洗浄

スパナ溝なし

5 ～ 10

0 ～ 30

2 ～ 70

3 ～ 10

0 ～ 30

2 ～ 70

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 890

精密洗浄

スパナ溝なし

5 ～ 10

0 ～ 30

2 ～ 70

3 ～ 10

0 ～ 30

2 ～ 70

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 890

精密洗浄

スパナ溝なし

5 ～ 10

0 ～ 30

2 ～ 70

0 ～ 30

2 ～ 70

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 990

精密洗浄

スパナ溝なし

0 ～ 36

2 ～ 84

4 ～ 12

0 ～ 36

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 990

精密洗浄

スパナ溝なし

5 ～ 12

0 ～ 36

2 ～ 84

4 ～ 12

0 ～ 36

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 990

精密洗浄

スパナ溝なし

5 ～ 12

0 ～ 36

2 ～ 84

4 ～ 12

0 ～ 36

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 990

精密洗浄

スパナ溝なし

5 ～ 12

0 ～ 36

2 ～ 84

0 ～ 36

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

0 ～ 36

2 ～ 84

5 ～ 12

0 ～ 45

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

6 ～ 15

0 ～ 36

2 ～ 84

5 ～ 12

0 ～ 45

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

6 ～ 15

0 ～ 36

2 ～ 84

5 ～ 12

0 ～ 45

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

6 ～ 15

0 ～ 36

2 ～ 84

0 ～ 45

2 ～ 84

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

0 ～ 48

2 ～ 112

5 ～ 16

0 ～ 48

2 ～ 112

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

6 ～ 17

0 ～ 48

2 ～ 112

5 ～ 16

0 ～ 48

2 ～ 112

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

6 ～ 17

0 ～ 48

2 ～ 112

5 ～ 16

0 ～ 48

2 ～ 112

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

6 ～ 17

0 ～ 48

2 ～ 112

0 ～ 48

2 ～ 112

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

0 ～ 60

3 ～ 140

5 ～ 20

0 ～ 60

3 ～ 140

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

8 ～ 20

0 ～ 60

3 ～ 140

5 ～ 20

0 ～ 60

3 ～ 140

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

8 ～ 20

0 ～ 60

3 ～ 140

5 ～ 20

0 ～ 60

3 ～ 140

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

8 ～ 20

0 ～ 60

3 ～ 140

0 ～ 60

3 ～ 140

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

0 ～ 72

3 ～ 168

8 ～ 24

0 ～ 72

3 ～ 168

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

8 ～ 25

0 ～ 72

3 ～ 168

8 ～ 24

0 ～ 72

3 ～ 168

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

8 ～ 25

0 ～ 72

3 ～ 168

8 ～ 24

0 ～ 72

3 ～ 168

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

24 ～ 990

精密洗浄

スパナ溝なし

8 ～ 25

0 ～ 72

3 ～ 168

0 ～ 72

3 ～ 168

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

0 ～ 90

3 ～ 210

10 ～ 30

0 ～ 90

3 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

10 ～ 30

0 ～ 90

3 ～ 210

10 ～ 30

0 ～ 90

3 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

10 ～ 30

0 ～ 90

3 ～ 210

10 ～ 30

0 ～ 90

3 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

10 ～ 30

0 ～ 90

3 ～ 210

0 ～ 90

3 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

0 ～ 90

5 ～ 210

12 ～ 30

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

12 ～ 30

0 ～ 90

5 ～ 210

12 ～ 30

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

12 ～ 30

0 ～ 90

5 ～ 210

12 ～ 30

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

12 ～ 30

0 ～ 90

5 ～ 210

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

0 ～ 90

5 ～ 210

16 ～ 30

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

15 ～ 30

0 ～ 90

5 ～ 210

16 ～ 30

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

15 ～ 30

0 ～ 90

5 ～ 210

16 ～ 30

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

40 ～ 990

精密洗浄

スパナ溝なし

15 ～ 30

0 ～ 90

5 ～ 210

0 ～ 90

5 ～ 210

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

0 ～ 482

0 ～ 15

2 ～ 35

3 ～ 5

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

3 ～ 5

0 ～ 482

0 ～ 15

2 ～ 35

3 ～ 5

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

3 ～ 5

0 ～ 482

0 ～ 15

2 ～ 35

3 ～ 5

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

3 ～ 5

0 ～ 482

0 ～ 15

2 ～ 35

0 ～ 15

2 ～ 35

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

0 ～ 482

0 ～ 18

2 ～ 42

3 ～ 6

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

3 ～ 6

0 ～ 482

0 ～ 18

2 ～ 42

3 ～ 6

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

3 ～ 6

0 ～ 482

0 ～ 18

2 ～ 42

3 ～ 6

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 490

精密洗浄

スパナ溝付

3 ～ 6

0 ～ 482

0 ～ 18

2 ～ 42

0 ～ 18

2 ～ 42

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝付

0 ～ 782

0 ～ 24

2 ～ 56

3 ～ 8

0 ～ 25

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝付

4 ～ 8

0 ～ 782

0 ～ 24

2 ～ 56

3 ～ 8

0 ～ 25

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝付

4 ～ 8

0 ～ 782

0 ～ 24

2 ～ 56

3 ～ 8

0 ～ 25

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

[鉄] S45C相当

S45C相当

[表面処理あり] 無電解ニッケルメッキ

h7(研磨棒)

15 ～ 790

精密洗浄

スパナ溝付

4 ～ 8

0 ～ 782

0 ～ 24

2 ～ 56

0 ～ 25

2 ～ 56

S45C相当

無電解ニッケルメッキ

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	5日目	PSFRHM6
- ( - )	5日目	PSFRHM6
- ( - )	5日目	PSFRHM6
- ( - )	5日目	PSFRHM6
- ( - )	5日目	PSFRHM8
- ( - )	5日目	PSFRHM8
- ( - )	5日目	PSFRHM8
- ( - )	5日目	PSFRHM8
- ( - )	5日目	PSFRHM10
- ( - )	5日目	PSFRHM10
- ( - )	5日目	PSFRHM10
- ( - )	5日目	PSFRHM10
- ( - )	5日目	PSFRHM12
- ( - )	5日目	PSFRHM12
- ( - )	5日目	PSFRHM12
- ( - )	5日目	PSFRHM12
- ( - )	5日目	PSFRHM15
- ( - )	5日目	PSFRHM15
- ( - )	5日目	PSFRHM15
- ( - )	5日目	PSFRHM15
- ( - )	5日目	PSFRHM17
- ( - )	5日目	PSFRHM17
- ( - )	5日目	PSFRHM17
- ( - )	5日目	PSFRHM17
- ( - )	5日目	PSFRHM20
- ( - )	5日目	PSFRHM20
- ( - )	5日目	PSFRHM20
- ( - )	5日目	PSFRHM20
- ( - )	5日目	PSFRHM25
- ( - )	5日目	PSFRHM25
- ( - )	5日目	PSFRHM25
- ( - )	5日目	PSFRHM25
- ( - )	5日目	PSFRHM30
- ( - )	5日目	PSFRHM30
- ( - )	5日目	PSFRHM30
- ( - )	5日目	PSFRHM30
- ( - )	5日目	PSFRHM35
- ( - )	5日目	PSFRHM35
- ( - )	5日目	PSFRHM35
- ( - )	5日目	PSFRHM35
- ( - )	5日目	PSFRHM40
- ( - )	5日目	PSFRHM40
- ( - )	5日目	PSFRHM40
- ( - )	5日目	PSFRHM40
- ( - )	5日目	PSFRHM50
- ( - )	5日目	PSFRHM50
- ( - )	5日目	PSFRHM50
- ( - )	5日目	PSFRHM50
- ( - )	5日目	PSFRHMS6
- ( - )	5日目	PSFRHMS6
- ( - )	5日目	PSFRHMS6
- ( - )	5日目	PSFRHMS6
- ( - )	5日目	PSFRHMS8
- ( - )	5日目	PSFRHMS8
- ( - )	5日目	PSFRHMS8
- ( - )	5日目	PSFRHMS8
- ( - )	5日目	PSFRHMS10
- ( - )	5日目	PSFRHMS10
- ( - )	5日目	PSFRHMS10
- ( - )	5日目	PSFRHMS10

...

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

①D部公差h9（みがき棒）タイプ（P・Q公差h7）
■標準タイプ
■SUS304

D	SL-SSFRMHM								SH-SSFRMHM								SHD-SSFRMHM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,610	1,680	1,810	1,900	2,400	3,050	3,220	-	2,110	2,180	2,310	2,400	3,200	4,550	4,720	-	2,410	2,480	2,610	2,700	3,700	5,300	5,470	-
8	1,610	1,680	1,810	1,900	2,400	3,050	3,220	-	2,110	2,180	2,310	2,400	3,200	4,550	4,720	-	2,410	2,480	2,610	2,700	3,700	5,300	5,470	-
10	1,610	1,680	1,810	1,900	2,340	3,050	3,220	3,640	2,110	2,180	2,310	2,400	3,140	4,550	4,720	5,140	2,410	2,480	2,610	2,700	3,640	5,300	5,470	5,890
12	1,700	1,850	1,910	2,040	2,480	3,200	3,650	4,230	2,200	2,350	2,410	2,540	3,280	4,700	5,150	5,730	2,500	2,650	2,710	2,840	3,780	5,450	5,900	6,480
15	1,900	2,050	2,090	2,220	2,740	3,430	3,940	4,590	2,400	2,550	2,590	2,720	3,540	4,930	5,440	6,090	2,700	2,850	2,890	3,020	4,040	5,680	6,190	6,840
16	2,110	2,260	2,310	2,510	3,040	3,870	4,720	5,630	2,610	2,760	2,810	3,010	3,840	5,370	6,220	7,130	2,910	3,060	3,110	3,310	4,340	6,120	6,970	7,880
20	2,660	2,790	2,890	3,280	3,800	5,020	6,780	8,360	3,160	3,290	3,390	3,780	4,600	6,520	8,280	9,860	3,460	3,590	3,690	4,080	5,100	7,270	9,030	10,610
25	3,050	3,460	3,650	3,860	4,390	6,100	8,290	10,520	3,550	3,960	4,150	4,360	5,190	7,600	9,790	12,020	3,850	4,260	4,450	4,660	5,690	8,350	10,540	12,770
30	4,080	4,680	4,810	5,340	6,250	7,710	10,340	13,160	4,580	5,180	5,310	5,840	7,050	9,210	11,840	14,660	4,880	5,480	5,610	6,140	7,550	9,960	12,590	15,410
35	5,880	6,330	6,750	7,550	8,180	10,370	14,330	18,520	6,380	6,830	7,250	8,050	8,980	11,870	15,830	20,020	6,680	7,130	7,550	8,350	9,480	12,620	16,580	20,770

■S45C相当

D	SL-PSFRMHM								SH-PSFRMHM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,580	1,640	1,740	1,810	2,440	3,630	3,810	-	2,080	2,140	2,240	2,310	3,480	4,330	4,510	-
8	1,580	1,640	1,740	1,810	2,440	3,630	3,810	-	2,080	2,140	2,240	2,310	3,480	4,330	4,510	-
10	1,580	1,640	1,740	1,810	2,440	3,630	3,810	4,210	2,080	2,140	2,240	2,310	3,480	4,330	4,510	4,910
12	1,630	1,740	1,800	1,880	2,490	3,690	4,280	4,520	2,130	2,240	2,300	2,380	3,530	4,390	4,980	5,220
13	1,660	1,790	1,840	1,930	2,590	3,830	4,470	4,730	2,160	2,290	2,340	2,430	3,630	4,530	5,170	5,430
15	1,670	1,810	1,850	1,940	2,630	3,890	4,550	4,830	2,170	2,310	2,350	2,440	3,670	4,590	5,250	5,530
16	1,810	1,950	2,010	2,140	2,830	4,110	4,820	5,370	2,310	2,450	2,510	2,640	3,870	4,810	5,520	6,070
17	2,150	2,300	2,390	2,640	3,340	4,660	5,480	6,740	2,650	2,800	2,890	3,140	4,380	5,360	6,180	7,440
18	2,380	2,540	2,660	3,000	3,690	5,020	5,950	7,680	2,880	3,040	3,160	3,500	4,730	5,720	6,650	8,380
20	2,530	2,690	2,830	3,210	3,910	5,250	6,250	8,280	3,030	3,190	3,330	3,710	4,950	5,950	6,950	8,980
22	2,870	3,140	3,360	3,690	4,470	6,510	8,490	10,720	3,370	3,640	3,860	4,190	5,510	7,210	9,190	11,420
25	3,010	3,320	3,560	3,880	4,670	6,800	9,030	11,300	3,510	3,820	4,060	4,380	5,710	7,500	9,730	12,000
30	3,940	4,560	4,800	5,150	6,370	8,210	10,770	13,640	4,440	5,060	5,300	5,650	7,410	8,910	11,470	14,340
35	5,610	6,170	6,690	7,270	8,410	10,870	14,820	18,760	6,110	6,670	7,190	7,770	9,450	11,570	15,520	19,460

■スパナ溝付タイプ
■SUS304

D	SL-SSFRMHMS								SH-SSFRMHMS								SHD-SSFRMHMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,030	2,100	2,230	2,320	2,820	3,470	3,640	-	2,530	2,600	2,730	2,820	3,620	4,970	5,140	-	2,830	2,900	3,030	3,120	4,120	5,720	5,890	-
8	2,030	2,100	2,230	2,320	2,820	3,470	3,640	-	2,530	2,600	2,730	2,820	3,620	4,970	5,140	-	2,830	2,900	3,030	3,120	4,120	5,720	5,890	-
10	2,030	2,100	2,230	2,320	2,760	3,470	3,640	4,060	2,530	2,600	2,730	2,820	3,560	4,970	5,140	5,560	2,830	2,900	3,030	3,120	4,060	5,720	5,890	6,310
12	2,120	2,270	2,330	2,460	2,900	3,620	4,070	4,650	2,620	2,770	2,830	2,960	3,700	5,120	5,570	6,150	2,920	3,070	3,130	3,260	4,200	5,870	6,320	6,900
15	2,320	2,470	2,510	2,640	3,160	3,850	4,360	5,010	2,820	2,970	3,010	3,140	3,960	5,350	5,860	6,510	3,120	3,270	3,310	3,440	4,460	6,100	6,610	7,260
16	2,530	2,680	2,730	2,930	3,460	4,290	5,140	6,050	3,030	3,180	3,230	3,430	4,260	5,790	6,640	7,550	3,330	3,480	3,530	3,730	4,760	6,540	7,390	8,300
20	3,080	3,210	3,310	3,700	4,220	5,440	7,200	8,780	3,580	3,710	3,810	4,200	5,020	6,940	8,700	10,280	3,880	4,010	4,110	4,500	5,520	7,690	9,450	11,030
25	3,470	3,880	4,070	4,280	4,810	6,520	8,710	10,940	3,970	4,380	4,570	4,780	5,610	8,020	10,210	12,440	4,270	4,680	4,870	5,080	6,110	8,770	10,960	13,190
30	4,500	5,100	5,230	5,760	6,670	8,130	10,760	13,580	5,000	5,600	5,730	6,260	7,470	9,630	12,260	15,080	5,300	5,900	6,030	6,560	7,970	10,380	13,010	15,830
35	6,300	6,750	7,170	7,970	8,600	10,790	14,750	18,940	6,800	7,250	7,670	8,470	9,400	12,290	16,250	20,440	7,100	7,550	7,970	8,770	9,900	13,040	17,000	21,190

■S45C相当

D	SL-PSFRMHMS								SH-PSFRMHMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,020	2,090	2,180	2,260	2,880	4,080	4,260	-	2,520	2,590	2,680	2,760	3,920	4,780	4,960	-
8	2,020	2,090	2,180	2,260	2,880	4,080	4,260	-	2,520	2,590	2,680	2,760	3,920	4,780	4,960	-
10	2,020	2,090	2,180	2,260	2,880	4,080	4,260	4,660	2,520	2,590	2,680	2,760	3,920	4,780	4,960	5,360
12	2,080	2,180	2,250	2,330	2,940	4,140	4,720	4,970	2,580	2,680	2,750	2,830	3,980	4,840	5,420	5,670
13	2,110	2,230	2,290	2,370	3,030	4,280	4,910	5,180	2,610	2,730	2,790	2,870	4,070	4,980	5,610	5,880
15	2,120	2,260	2,300	2,380	3,080	4,340	5,000	5,270	2,620	2,760	2,800	2,880	4,120	5,040	5,700	5,970
16	2,260	2,390	2,460	2,580	3,280	4,550	5,260	5,810	2,760	2,890	2,960	3,080	4,320	5,250	5,960	6,510
17	2,590	2,740	2,840	3,080	3,790	5,100	5,930	7,180	3,090	3,240	3,340	3,580	4,830	5,800	6,630	7,880
18	2,830	2,990	3,100	3,440	4,140	5,460	6,400	8,120	3,330	3,490	3,600	3,940	5,180	6,160	7,100	8,820
20	2,980	3,140	3,270	3,650	4,360	5,700	6,690	8,730	3,480	3,640	3,770	4,150	5,400	6,400	7,390	9,430
22	3,330	3,600	3,810	4,150	4,920	6,960	8,950	11,170	3,830	4,100	4,310	4,650	5,960	7,660	9,650	11,870
25	3,470	3,770	4,020	4,330	5,130	7,250	9,490	11,750	3,970	4,270	4,520	4,830	6,170	7,950	10,190	12,450
30	4,400	5,010	5,250	5,610	6,820	8,670	11,230	14,100	4,900	5,510	5,750	6,110	7,860	9,370	11,930	14,800
35	6,060	6,620	7,140	7,720	8,860	11,320	15,280	19,220	6,560	7,120	7,640	8,220	9,900	12,020	15,980	19,920

②D部公差h9（みがき棒）タイプ（P・Q公差g6）
■標準タイプ
■SUS304

D	SL-SSFRMGM								SH-SSFRMGM								SHD-SSFRMGM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,610	1,680	1,810	1,900	2,400	3,050	3,220	-	2,110	2,180	2,310	2,400	3,200	4,550	4,720	-	2,410	2,480	2,610	2,700	3,700	5,300	5,470	-
8	1,610	1,680	1,810	1,900	2,400	3,050	3,220	-	2,110	2,180	2,310	2,400	3,200	4,550	4,720	-	2,410	2,480	2,610	2,700	3,700	5,300	5,470	-
10	1,610	1,680	1,810	1,900	2,340	3,050	3,220	3,640	2,110	2,180	2,310	2,400	3,140	4,550	4,720	5,140	2,410	2,480	2,610	2,700	3,640	5,300	5,470	5,890
12	1,700	1,850	1,910	2,040	2,480	3,200	3,650	4,230	2,200	2,350	2,410	2,540	3,280	4,700	5,150	5,730	2,500	2,650	2,710	2,840	3,780	5,450	5,900	6,480
15	1,900	2,050	2,090	2,220	2,740	3,430	3,940	4,590	2,400	2,550	2,590	2,720	3,540	4,930	5,440	6,090	2,700	2,850	2,890	3,020	4,040	5,680	6,190	6,840
16	2,110	2,260	2,310	2,510	3,040	3,870	4,720	5,630	2,610	2,760	2,810	3,010	3,840	5,370	6,220	7,130	2,910	3,060	3,110	3,310	4,340	6,120	6,970	7,880
20	2,660	2,790	2,890	3,280	3,800	5,020	6,780	8,360	3,160	3,290	3,390	3,780	4,600	6,520	8,280	9,860	3,460	3,590	3,690	4,080	5,100	7,270	9,030	10,610
25	3,050	3,460	3,650	3,860	4,390	6,100	8,290	10,520	3,550	3,960	4,150	4,360	5,190	7,600	9,790	12,020	3,850	4,260	4,450	4,660	5,690	8,350	10,540	12,770
30	4,080	4,680	4,810	5,340	6,250	7,710	10,340	13,160	4,580	5,180	5,310	5,840	7,050	9,210	11,840	14,660	4,880	5,480	5,610	6,140	7,550	9,960	12,590	15,410
35	5,880	6,330	6,750	7,550	8,180	10,370	14,330	18,520	6,380	6,830	7,250	8,050	8,980	11,870	15,830	20,020	6,680	7,130	7,550	8,350	9,480	12,620	16,580	20,770

■S45C相当

D	SL-PSFRMGM								SH-PSFRMGM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,580	1,640	1,740	1,810	2,440	3,630	3,810	-	2,080	2,140	2,240	2,310	3,480	4,330	4,510	-
8	1,580	1,640	1,740	1,810	2,440	3,630	3,810	-	2,080	2,140	2,240	2,310	3,480	4,330	4,510	-
10	1,580	1,640	1,740	1,810	2,440	3,630	3,810	4,210	2,080	2,140	2,240	2,310	3,480	4,330	4,510	4,910
12	1,630	1,740	1,800	1,880	2,490	3,690	4,280	4,520	2,130	2,240	2,300	2,380	3,530	4,390	4,980	5,220
13	1,660	1,790	1,840	1,930	2,590	3,830	4,470	4,730	2,160	2,290	2,340	2,430	3,630	4,530	5,170	5,430
15	1,670	1,810	1,850	1,940	2,630	3,890	4,550	4,830	2,170	2,310	2,350	2,440	3,670	4,590	5,250	5,530
16	1,810	1,950	2,010	2,140	2,830	4,110	4,820	5,370	2,310	2,450	2,510	2,640	3,870	4,810	5,520	6,070
17	2,150	2,300	2,390	2,640	3,340	4,660	5,480	6,740	2,650	2,800	2,890	3,140	4,380	5,360	6,180	7,440
18	2,380	2,540	2,660	3,000	3,690	5,020	5,950	7,680	2,880	3,040	3,160	3,500	4,730	5,720	6,650	8,380
20	2,530	2,690	2,830	3,210	3,910	5,250	6,250	8,280	3,030	3,190	3,330	3,710	4,950	5,950	6,950	8,980
22	2,870	3,140	3,360	3,690	4,470	6,510	8,490	10,720	3,370	3,640	3,860	4,190	5,510	7,210	9,190	11,420
25	3,010	3,320	3,560	3,880	4,670	6,800	9,030	11,300	3,510	3,820	4,060	4,380	5,710	7,500	9,730	12,000
30	3,940	4,560	4,800	5,150	6,370	8,210	10,770	13,640	4,440	5,060	5,300	5,650	7,410	8,910	11,470	14,340
35	5,610	6,170	6,690	7,270	8,410	10,870	14,820	18,760	6,110	6,670	7,190	7,770	9,450	11,570	15,520	19,460

■スパナ溝付タイプ
■SUS304

D	SL-SSFRMGMS								SH-SSFRMGMS								SHD-SSFRMGMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,030	2,100	2,230	2,320	2,820	3,470	3,640	-	2,530	2,600	2,730	2,820	3,620	4,970	5,140	-	2,830	2,900	3,030	3,120	4,120	5,720	5,890	-
8	2,030	2,100	2,230	2,320	2,820	3,470	3,640	-	2,530	2,600	2,730	2,820	3,620	4,970	5,140	-	2,830	2,900	3,030	3,120	4,120	5,720	5,890	-
10	2,030	2,100	2,230	2,320	2,760	3,470	3,640	4,060	2,530	2,600	2,730	2,820	3,560	4,970	5,140	5,560	2,830	2,900	3,030	3,120	4,060	5,720	5,890	6,310
12	2,120	2,270	2,330	2,460	2,900	3,620	4,070	4,650	2,620	2,770	2,830	2,960	3,700	5,120	5,570	6,150	2,920	3,070	3,130	3,260	4,200	5,870	6,320	6,900
15	2,320	2,470	2,510	2,640	3,160	3,850	4,360	5,010	2,820	2,970	3,010	3,140	3,960	5,350	5,860	6,510	3,120	3,270	3,310	3,440	4,460	6,100	6,610	7,260
16	2,530	2,680	2,730	2,930	3,460	4,290	5,140	6,050	3,030	3,180	3,230	3,430	4,260	5,790	6,640	7,550	3,330	3,480	3,530	3,730	4,760	6,540	7,390	8,300
20	3,080	3,210	3,310	3,700	4,220	5,440	7,200	8,780	3,580	3,710	3,810	4,200	5,020	6,940	8,700	10,280	3,880	4,010	4,110	4,500	5,520	7,690	9,450	11,030
25	3,470	3,880	4,070	4,280	4,810	6,520	8,710	10,940	3,970	4,380	4,570	4,780	5,610	8,020	10,210	12,440	4,270	4,680	4,870	5,080	6,110	8,770	10,960	13,190
30	4,500	5,100	5,230	5,760	6,670	8,130	10,760	13,580	5,000	5,600	5,730	6,260	7,470	9,630	12,260	15,080	5,300	5,900	6,030	6,560	7,970	10,380	13,010	15,830
35	6,300	6,750	7,170	7,970	8,600	10,790	14,750	18,940	6,800	7,250	7,670	8,470	9,400	12,290	16,250	20,440	7,100	7,550	7,970	8,770	9,900	13,040	17,000	21,190

■S45C相当

D	SL-PSFRMGMS								SH-PSFRMGMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,020	2,090	2,180	2,260	2,880	4,080	4,260	-	2,520	2,590	2,680	2,760	3,920	4,780	4,960	-
8	2,020	2,090	2,180	2,260	2,880	4,080	4,260	-	2,520	2,590	2,680	2,760	3,920	4,780	4,960	-
10	2,020	2,090	2,180	2,260	2,880	4,080	4,260	4,660	2,520	2,590	2,680	2,760	3,920	4,780	4,960	5,360
12	2,080	2,180	2,250	2,330	2,940	4,140	4,720	4,970	2,580	2,680	2,750	2,830	3,980	4,840	5,420	5,670
13	2,110	2,230	2,290	2,370	3,030	4,280	4,910	5,180	2,610	2,730	2,790	2,870	4,070	4,980	5,610	5,880
15	2,120	2,260	2,300	2,380	3,080	4,340	5,000	5,270	2,620	2,760	2,800	2,880	4,120	5,040	5,700	5,970
16	2,260	2,390	2,460	2,580	3,280	4,550	5,260	5,810	2,760	2,890	2,960	3,080	4,320	5,250	5,960	6,510
17	2,590	2,740	2,840	3,080	3,790	5,100	5,930	7,180	3,090	3,240	3,340	3,580	4,830	5,800	6,630	7,880
18	2,830	2,990	3,100	3,440	4,140	5,460	6,400	8,120	3,330	3,490	3,600	3,940	5,180	6,160	7,100	8,820
20	2,980	3,140	3,270	3,650	4,360	5,700	6,690	8,730	3,480	3,640	3,770	4,150	5,400	6,400	7,390	9,430
22	3,330	3,600	3,810	4,150	4,920	6,960	8,950	11,170	3,830	4,100	4,310	4,650	5,960	7,660	9,650	11,870
25	3,470	3,770	4,020	4,330	5,130	7,250	9,490	11,750	3,970	4,270	4,520	4,830	6,170	7,950	10,190	12,450
30	4,400	5,010	5,250	5,610	6,820	8,670	11,230	14,100	4,900	5,510	5,750	6,110	7,860	9,370	11,930	14,800
35	6,060	6,620	7,140	7,720	8,860	11,320	15,280	19,220	6,560	7,120	7,640	8,220	9,900	12,020	15,980	19,920

③h7（研磨棒）タイプ
■標準タイプ
■SUS304

D	SL-SSFRHM								SH-SSFRHM								SHD-SSFRHM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,670	1,760	1,890	2,000	2,540	3,220	3,410	-	2,170	2,260	2,390	2,500	3,340	4,720	4,910	-	2,470	2,560	2,690	2,800	3,840	5,470	5,660	-
8	1,670	1,760	1,890	2,000	2,540	3,220	3,410	-	2,170	2,260	2,390	2,500	3,340	4,720	4,910	-	2,470	2,560	2,690	2,800	3,840	5,470	5,660	-
10	1,670	1,760	1,890	2,000	2,540	3,220	3,410	3,820	2,170	2,260	2,390	2,500	3,340	4,720	4,910	5,320	2,470	2,560	2,690	2,800	3,840	5,470	5,660	6,070
12	1,780	1,950	2,010	2,140	2,640	3,380	3,880	4,520	2,280	2,450	2,510	2,640	3,440	4,880	5,380	6,020	2,580	2,750	2,810	2,940	3,940	5,630	6,130	6,770
15	2,000	2,170	2,210	2,340	2,930	3,640	4,200	4,920	2,500	2,670	2,710	2,840	3,730	5,140	5,700	6,420	2,800	2,970	3,010	3,140	4,230	5,890	6,450	7,170
17	2,040	2,290	2,330	2,430	3,090	3,940	4,890	5,370	2,540	2,790	2,830	2,930	3,890	5,440	6,390	6,870	2,840	3,090	3,130	3,230	4,390	6,190	7,140	7,620
20	2,840	2,970	3,090	3,530	4,110	5,410	7,360	9,110	3,340	3,470	3,590	4,030	4,910	6,910	8,860	10,610	3,640	3,770	3,890	4,330	5,410	7,660	9,610	11,360
25	3,270	3,730	3,940	4,170	4,760	6,600	9,040	11,520	3,770	4,230	4,440	4,670	5,560	8,100	10,540	13,020	4,070	4,530	4,740	4,970	6,060	8,850	11,290	13,770
30	4,410	5,070	5,230	5,810	6,830	8,390	11,320	14,450	4,910	5,570	5,730	6,310	7,630	9,890	12,820	15,950	5,210	5,870	6,030	6,610	8,130	10,640	13,570	16,700
35	6,420	6,920	7,380	8,280	8,980	11,350	15,750	20,410	6,920	7,420	7,880	8,780	9,780	12,850	17,250	21,910	7,220	7,720	8,180	9,080	10,280	13,600	18,000	22,660
40	7,560	8,110	8,670	9,720	10,590	13,310	18,600	24,200	8,060	8,610	9,170	10,220	11,390	14,810	20,100	25,700	8,360	8,910	9,470	10,520	11,890	15,560	20,850	26,450
50	9,810	10,260	10,940	12,510	13,480	16,860	23,750	31,050	10,310	10,760	11,440	13,010	14,280	18,360	25,250	32,550	10,610	11,060	11,740	13,310	14,780	19,110	26,000	33,300

■S45C相当

D	SL-PSFRHM								SH-PSFRHM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,640	1,720	1,840	1,910	2,590	3,810	4,010	-	2,140	2,220	2,340	2,410	3,630	4,510	4,710	-
8	1,640	1,720	1,840	1,910	2,590	3,810	4,010	-	2,140	2,220	2,340	2,410	3,630	4,510	4,710	-
10	1,640	1,720	1,840	1,910	2,590	3,810	4,010	4,480	2,140	2,220	2,340	2,410	3,630	4,510	4,710	5,180
12	1,700	1,840	1,900	1,990	2,650	3,880	4,540	4,820	2,200	2,340	2,400	2,490	3,690	4,580	5,240	5,520
15	1,760	1,910	1,960	2,060	2,810	4,110	4,850	5,170	2,260	2,410	2,460	2,560	3,850	4,810	5,550	5,870
17	1,930	2,160	2,260	2,400	3,400	4,690	5,160	6,100	2,430	2,660	2,760	2,900	4,440	5,390	5,860	6,800
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	2,730	2,910	3,070	3,500	4,250	5,650	6,780	9,100	3,230	3,410	3,570	4,000	5,290	6,350	7,480	9,800
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
25	3,280	3,630	3,910	4,260	5,130	7,390	9,940	12,520	3,780	4,130	4,410	4,760	6,170	8,090	10,640	13,220
30	4,340	5,030	5,300	5,710	7,050	9,010	11,920	15,190	4,840	5,530	5,800	6,210	8,090	9,710	12,620	15,890
35	6,230	6,860	7,450	8,110	9,380	12,020	16,530	20,990	6,730	7,360	7,950	8,610	10,420	12,720	17,230	21,690

■スパナ溝付タイプ
■SUS304

D	SL-SSFRHMS								SH-SSFRHMS								SHD-SSFRHMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,090	2,180	2,310	2,420	2,960	3,640	3,830	-	2,590	2,680	2,810	2,920	3,760	5,140	5,330	-	2,890	2,980	3,110	3,220	4,260	5,890	6,080	-
8	2,090	2,180	2,310	2,420	2,960	3,640	3,830	-	2,590	2,680	2,810	2,920	3,760	5,140	5,330	-	2,890	2,980	3,110	3,220	4,260	5,890	6,080	-
10	2,090	2,180	2,310	2,420	2,960	3,640	3,830	4,240	2,590	2,680	2,810	2,920	3,760	5,140	5,330	5,740	2,890	2,980	3,110	3,220	4,260	5,890	6,080	6,490
12	2,200	2,370	2,430	2,560	3,060	3,800	4,300	4,940	2,700	2,870	2,930	3,060	3,860	5,300	5,800	6,440	3,000	3,170	3,230	3,360	4,360	6,050	6,550	7,190
15	2,420	2,590	2,630	2,760	3,350	4,060	4,620	5,340	2,920	3,090	3,130	3,260	4,150	5,560	6,120	6,840	3,220	3,390	3,430	3,560	4,650	6,310	6,870	7,590
17	2,460	2,710	2,750	2,850	3,510	4,360	5,310	5,790	2,960	3,210	3,250	3,350	4,310	5,860	6,810	7,290	3,260	3,510	3,550	3,650	4,810	6,610	7,560	8,040
20	3,260	3,390	3,510	3,950	4,530	5,830	7,780	9,530	3,760	3,890	4,010	4,450	5,330	7,330	9,280	11,030	4,060	4,190	4,310	4,750	5,830	8,080	10,030	11,780
25	3,690	4,150	4,360	4,590	5,180	7,020	9,460	11,940	4,190	4,650	4,860	5,090	5,980	8,520	10,960	13,440	4,490	4,950	5,160	5,390	6,480	9,270	11,710	14,190
30	4,830	5,490	5,650	6,230	7,250	8,810	11,740	14,870	5,330	5,990	6,150	6,730	8,050	10,310	13,240	16,370	5,630	6,290	6,450	7,030	8,550	11,060	13,990	17,120
35	6,840	7,340	7,800	8,700	9,400	11,770	16,170	20,830	7,340	7,840	8,300	9,200	10,200	13,270	17,670	22,330	7,640	8,140	8,600	9,500	10,700	14,020	18,420	23,080
40	7,980	8,530	9,090	10,140	11,010	13,730	19,020	24,620	8,480	9,030	9,590	10,640	11,810	15,230	20,520	26,120	8,780	9,330	9,890	10,940	12,310	15,980	21,270	26,870
50	10,230	10,680	11,360	12,930	13,900	17,280	24,170	31,470	10,730	11,180	11,860	13,430	14,700	18,780	25,670	32,970	11,030	11,480	12,160	13,730	15,200	19,530	26,420	33,720

■S45C相当

D	SL-PSFRHMS								SH-PSFRHMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,090	2,160	2,290	2,350	3,030	4,260	4,460	-	2,590	2,660	2,790	2,850	4,070	4,960	5,160	-
8	2,090	2,160	2,290	2,350	3,030	4,260	4,460	-	2,590	2,660	2,790	2,850	4,070	4,960	5,160	-
10	2,090	2,160	2,290	2,350	3,030	4,260	4,460	4,920	2,590	2,660	2,790	2,850	4,070	4,960	5,160	5,620
12	2,150	2,290	2,340	2,440	3,100	4,330	4,990	5,260	2,650	2,790	2,840	2,940	4,140	5,030	5,690	5,960
15	2,200	2,350	2,400	2,510	3,260	4,550	5,290	5,610	2,700	2,850	2,900	3,010	4,300	5,250	5,990	6,310
17	2,370	2,610	2,700	2,850	3,850	5,140	5,600	6,540	2,870	3,110	3,200	3,350	4,890	5,840	6,300	7,240
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	3,180	3,360	3,520	3,940	4,700	6,100	7,220	9,540	3,680	3,860	4,020	4,440	5,740	6,800	7,920	10,240
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
25	3,740	4,080	4,360	4,710	5,580	7,850	10,390	12,980	4,240	4,580	4,860	5,210	6,620	8,550	11,090	13,680
30	4,800	5,490	5,760	6,170	7,500	9,470	12,370	15,640	5,300	5,990	6,260	6,670	8,540	10,170	13,070	16,340
35	6,690	7,310	7,910	8,560	9,840	12,480	16,980	21,440	7,190	7,810	8,410	9,060	10,880	13,180	17,680	22,140

④g6（研磨棒）タイプ
■標準タイプ
■SUS304

D	SL-SSFRM								SL-SSFRM								SL-SSFRM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,670	1,760	1,890	2,000	2,540	3,220	3,410	-	2,170	2,260	2,390	2,500	3,340	4,720	4,910	-	2,470	2,560	2,690	2,800	3,840	5,470	5,660	-
8	1,670	1,760	1,890	2,000	2,540	3,220	3,410	-	2,170	2,260	2,390	2,500	3,340	4,720	4,910	-	2,470	2,560	2,690	2,800	3,840	5,470	5,660	-
10	1,670	1,760	1,890	2,000	2,540	3,220	3,410	3,820	2,170	2,260	2,390	2,500	3,340	4,720	4,910	5,320	2,470	2,560	2,690	2,800	3,840	5,470	5,660	6,070
12	1,780	1,950	2,010	2,140	2,640	3,380	3,880	4,520	2,280	2,450	2,510	2,640	3,440	4,880	5,380	6,020	2,580	2,750	2,810	2,940	3,940	5,630	6,130	6,770
13	1,920	2,090	2,140	2,280	2,840	3,560	4,090	4,800	2,420	2,590	2,640	2,780	3,640	5,060	5,590	6,300	2,720	2,890	2,940	3,080	4,140	5,810	6,340	7,050
15	2,000	2,170	2,210	2,340	2,930	3,640	4,200	4,920	2,500	2,670	2,710	2,840	3,730	5,140	5,700	6,420	2,800	2,970	3,010	3,140	4,230	5,890	6,450	7,170
16	2,030	2,250	2,290	2,410	3,040	3,840	4,660	5,230	2,530	2,750	2,790	2,910	3,840	5,340	6,160	6,730	2,830	3,050	3,090	3,210	4,340	6,090	6,910	7,480
17	2,040	2,290	2,330	2,430	3,090	3,940	4,890	5,370	2,540	2,790	2,830	2,930	3,890	5,440	6,390	6,870	2,840	3,090	3,130	3,230	4,390	6,190	7,140	7,620
18	2,580	2,740	2,840	3,160	3,770	5,110	6,870	8,370	3,080	3,240	3,340	3,660	4,570	6,610	8,370	9,870	3,380	3,540	3,640	3,960	5,070	7,360	9,120	10,620
20	2,840	2,970	3,090	3,530	4,110	5,410	7,360	9,110	3,340	3,470	3,590	4,030	4,910	6,910	8,860	10,610	3,640	3,770	3,890	4,330	5,410	7,660	9,610	11,360
22	3,130	3,480	3,660	3,960	4,540	6,370	8,700	11,040	3,630	3,980	4,160	4,460	5,340	7,870	10,200	12,540	3,930	4,280	4,460	4,760	5,840	8,620	10,950	13,290
25	3,270	3,730	3,940	4,170	4,760	6,600	9,040	11,520	3,770	4,230	4,440	4,670	5,560	8,100	10,540	13,020	4,070	4,530	4,740	4,970	6,060	8,850	11,290	13,770
30	4,410	5,070	5,230	5,810	6,830	8,390	11,320	14,450	4,910	5,570	5,730	6,310	7,630	9,890	12,820	15,950	5,210	5,870	6,030	6,610	8,130	10,640	13,570	16,700
35	6,420	6,920	7,380	8,280	8,980	11,350	15,750	20,410	6,920	7,420	7,880	8,780	9,780	12,850	17,250	21,910	7,220	7,720	8,180	9,080	10,280	13,600	18,000	22,660
40	7,560	8,110	8,670	9,720	10,590	13,310	18,600	24,200	8,060	8,610	9,170	10,220	11,390	14,810	20,100	25,700	8,360	8,910	9,470	10,520	11,890	15,560	20,850	26,450
50	9,810	10,260	10,940	12,510	13,480	16,860	23,750	31,050	10,310	10,760	11,440	13,010	14,280	18,360	25,250	32,550	10,610	11,060	11,740	13,310	14,780	19,110	26,000	33,300

■S45C相当

D	SL-PSFRM								SH-PSFRM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,640	1,720	1,840	1,910	2,590	3,810	4,010	-	2,140	2,220	2,340	2,410	3,630	4,510	4,710	-
8	1,640	1,720	1,840	1,910	2,590	3,810	4,010	-	2,140	2,220	2,340	2,410	3,630	4,510	4,710	-
10	1,640	1,720	1,840	1,910	2,590	3,810	4,010	4,480	2,140	2,220	2,340	2,410	3,630	4,510	4,710	5,180
12	1,700	1,840	1,900	1,990	2,650	3,880	4,540	4,820	2,200	2,340	2,400	2,490	3,690	4,580	5,240	5,520
13	1,750	1,900	1,950	2,040	2,790	4,090	4,820	5,140	2,250	2,400	2,450	2,540	3,830	4,790	5,520	5,840
15	1,760	1,910	1,960	2,060	2,810	4,110	4,850	5,170	2,260	2,410	2,460	2,560	3,850	4,810	5,550	5,870
16	1,920	2,150	2,250	2,390	3,380	4,670	5,120	6,070	2,420	2,650	2,750	2,890	4,420	5,370	5,820	6,770
17	1,930	2,160	2,260	2,400	3,400	4,690	5,160	6,100	2,430	2,660	2,760	2,900	4,440	5,390	5,860	6,800
18	2,060	2,330	2,380	2,560	3,400	4,700	5,430	7,020	2,560	2,830	2,880	3,060	4,440	5,400	6,130	7,720
20	2,730	2,910	3,070	3,500	4,250	5,650	6,780	9,100	3,230	3,410	3,570	4,000	5,290	6,350	7,480	9,800
22	2,830	3,280	3,530	3,810	4,990	6,510	7,770	9,550	3,330	3,780	4,030	4,310	6,030	7,210	8,470	10,250
25	3,280	3,630	3,910	4,260	5,130	7,390	9,940	12,520	3,780	4,130	4,410	4,760	6,170	8,090	10,640	13,220
30	4,340	5,030	5,300	5,710	7,050	9,010	11,920	15,190	4,840	5,530	5,800	6,210	8,090	9,710	12,620	15,890
35	6,230	6,860	7,450	8,110	9,380	12,020	16,530	20,990	6,730	7,360	7,950	8,610	10,420	12,720	17,230	21,690
40	7,290	8,040	8,750	9,550	11,000	13,970	19,370	24,770	7,790	8,540	9,250	10,050	12,040	14,670	20,070	25,470
50	9,120	10,140	11,070	12,110	13,920	17,510	24,500	31,480	9,620	10,640	11,570	12,610	14,960	18,210	25,200	32,180

■スパナ溝付タイプ
■SUS304

D	SL-SSFRMS								SL-SSFRMS								SL-SSFRMS
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	2,090	2,180	2,310	2,420	2,960	3,640	3,830	-	2,590	2,680	2,810	2,920	3,760	5,140	5,330	-	2,890	2,980	3,110	3,220	4,260	5,890	6,080	-
8	2,090	2,180	2,310	2,420	2,960	3,640	3,830	-	2,590	2,680	2,810	2,920	3,760	5,140	5,330	-	2,890	2,980	3,110	3,220	4,260	5,890	6,080	-
10	2,090	2,180	2,310	2,420	2,960	3,640	3,830	4,240	2,590	2,680	2,810	2,920	3,760	5,140	5,330	5,740	2,890	2,980	3,110	3,220	4,260	5,890	6,080	6,490
12	2,200	2,370	2,430	2,560	3,060	3,800	4,300	4,940	2,700	2,870	2,930	3,060	3,860	5,300	5,800	6,440	3,000	3,170	3,230	3,360	4,360	6,050	6,550	7,190
13	2,340	2,510	2,560	2,700	3,260	3,980	4,510	5,220	2,840	3,010	3,060	3,200	4,060	5,480	6,010	6,720	3,140	3,310	3,360	3,500	4,560	6,230	6,760	7,470
15	2,420	2,590	2,630	2,760	3,350	4,060	4,620	5,340	2,920	3,090	3,130	3,260	4,150	5,560	6,120	6,840	3,220	3,390	3,430	3,560	4,650	6,310	6,870	7,590
16	2,450	2,670	2,710	2,830	3,460	4,260	5,080	5,650	2,950	3,170	3,210	3,330	4,260	5,760	6,580	7,150	3,250	3,470	3,510	3,630	4,760	6,510	7,330	7,900
17	2,460	2,710	2,750	2,850	3,510	4,360	5,310	5,790	2,960	3,210	3,250	3,350	4,310	5,860	6,810	7,290	3,260	3,510	3,550	3,650	4,810	6,610	7,560	8,040
18	3,000	3,160	3,260	3,580	4,190	5,530	7,290	8,790	3,500	3,660	3,760	4,080	4,990	7,030	8,790	10,290	3,800	3,960	4,060	4,380	5,490	7,780	9,540	11,040
20	3,260	3,390	3,510	3,950	4,530	5,830	7,780	9,530	3,760	3,890	4,010	4,450	5,330	7,330	9,280	11,030	4,060	4,190	4,310	4,750	5,830	8,080	10,030	11,780
22	3,550	3,900	4,080	4,380	4,960	6,790	9,120	11,460	4,050	4,400	4,580	4,880	5,760	8,290	10,620	12,960	4,350	4,700	4,880	5,180	6,260	9,040	11,370	13,710
25	3,690	4,150	4,360	4,590	5,180	7,020	9,460	11,940	4,190	4,650	4,860	5,090	5,980	8,520	10,960	13,440	4,490	4,950	5,160	5,390	6,480	9,270	11,710	14,190
30	4,830	5,490	5,650	6,230	7,250	8,810	11,740	14,870	5,330	5,990	6,150	6,730	8,050	10,310	13,240	16,370	5,630	6,290	6,450	7,030	8,550	11,060	13,990	17,120
35	6,840	7,340	7,800	8,700	9,400	11,770	16,170	20,830	7,340	7,840	8,300	9,200	10,200	13,270	17,670	22,330	7,640	8,140	8,600	9,500	10,700	14,020	18,420	23,080
40	7,980	8,530	9,090	10,140	11,010	13,730	19,020	24,620	8,480	9,030	9,590	10,640	11,810	15,230	20,520	26,120	8,780	9,330	9,890	10,940	12,310	15,980	21,270	26,870
50	10,230	10,680	11,360	12,930	13,900	17,280	24,170	31,470	10,730	11,180	11,860	13,430	14,700	18,780	25,670	32,970	11,030	11,480	12,160	13,730	15,200	19,530	26,420	33,720

■S45C相当

D	SL-PSFRM								SH-PSFRM
	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～	～
	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0	50.0	100.0	150.0	200.0	300.0	400.0	600.0	800.0
6	1,640	1,720	1,840	1,910	2,590	3,810	4,010	-	2,140	2,220	2,340	2,410	3,630	4,510	4,710	-
8	1,640	1,720	1,840	1,910	2,590	3,810	4,010	-	2,140	2,220	2,340	2,410	3,630	4,510	4,710	-
10	1,640	1,720	1,840	1,910	2,590	3,810	4,010	4,480	2,140	2,220	2,340	2,410	3,630	4,510	4,710	5,180
12	1,700	1,840	1,900	1,990	2,650	3,880	4,540	4,820	2,200	2,340	2,400	2,490	3,690	4,580	5,240	5,520
13	1,750	1,900	1,950	2,040	2,790	4,090	4,820	5,140	2,250	2,400	2,450	2,540	3,830	4,790	5,520	5,840
15	1,760	1,910	1,960	2,060	2,810	4,110	4,850	5,170	2,260	2,410	2,460	2,560	3,850	4,810	5,550	5,870
16	1,920	2,150	2,250	2,390	3,380	4,670	5,120	6,070	2,420	2,650	2,750	2,890	4,420	5,370	5,820	6,770
17	1,930	2,160	2,260	2,400	3,400	4,690	5,160	6,100	2,430	2,660	2,760	2,900	4,440	5,390	5,860	6,800
18	2,060	2,330	2,380	2,560	3,400	4,700	5,430	7,020	2,560	2,830	2,880	3,060	4,440	5,400	6,130	7,720
20	2,730	2,910	3,070	3,500	4,250	5,650	6,780	9,100	3,230	3,410	3,570	4,000	5,290	6,350	7,480	9,800
22	2,830	3,280	3,530	3,810	4,990	6,510	7,770	9,550	3,330	3,780	4,030	4,310	6,030	7,210	8,470	10,250
25	3,280	3,630	3,910	4,260	5,130	7,390	9,940	12,520	3,780	4,130	4,410	4,760	6,170	8,090	10,640	13,220
30	4,340	5,030	5,300	5,710	7,050	9,010	11,920	15,190	4,840	5,530	5,800	6,210	8,090	9,710	12,620	15,890
35	6,230	6,860	7,450	8,110	9,380	12,020	16,530	20,990	6,730	7,360	7,950	8,610	10,420	12,720	17,230	21,690
40	7,290	8,040	8,750	9,550	11,000	13,970	19,370	24,770	7,790	8,540	9,250	10,050	12,040	14,670	20,070	25,470
50	9,120	10,140	11,070	12,110	13,920	17,510	24,500	31,480	9,620	10,640	11,570	12,610	14,960	18,210	25,200	32,180

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口			大口			大口
数量	1～9	10～14	15～19	20～49	50～300	301～400	401～
値引率	基準単価	5%	10%	20%	25%	35%	お見積り
出荷日	通常			＋1日	＋2日	＋3日	お見積り

[ ! ]D寸法50は101本以上の場合出荷日、価格共にお見積りとなります。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】回転軸　両端段付　両端おねじタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】回転軸　両端段付　両端おねじタイプ	【クリーン洗浄品】回転軸　両端段付　片端おねじタイプ	【クリーン洗浄品】回転軸両端段付めねじおねじタイプ	【クリーン洗浄品】回転軸　両端段付　両端めねじタイプ	【クリーン洗浄品】回転軸　両端段付タイプ	【クリーン洗浄品】回転軸　片端段付　両端めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目	5日目〜	5日目〜	5日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	両端一段	両端一段	両端一段	両端一段	両端一段	片端一段
軸端形状（左）	おねじ	加工なし	めねじ	めねじ	加工なし	めねじ
軸端形状（右）	おねじ	おねじ	おねじ	めねじ	加工なし	めねじ
