【クリーン洗浄品】検査冶具用差し込みピン　段付きおねじストレート

【クリーン洗浄品】検査冶具用差し込みピン　段付きおねじストレート
chemSHERPA
通常単価(税別)
-
税込単価
-
通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
詳細を確認

よく一緒に見られています

【クリーン洗浄品】検査治具用差し込みピン　おねじピン

ミスミ

【クリーン洗浄品】検査治具用差し込みピン　おねじピン

通常出荷日：5 日目

未確定：候補が400型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

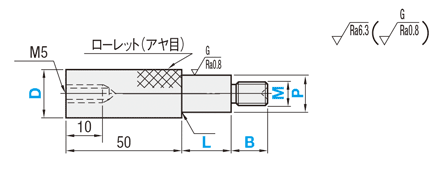

外形図・規格表

小頭型：D＝8～25

[ ! ]2

[ ! ]3

[ ! ]4

検査冶具用差し込みピン　段付きおねじストレート:関連画像
[ ! ]1 SUS440Cまたは13CrステンレスはD部に識別用の溝がつきます。
[ ! ]2 D＝8の時、持ち手のねじM5はM4になります。
[ ! ]3 持ち手を短くする場合は追加工ZCをご利用ください。
[ ! ]4 幅１mm程度のニゲ溝（深さ0.2mm程度）がつきます。ニゲ溝なしは追加工NMNをご利用下さい。
[ ! ]本製品は製品全体に焼入が入ります。
[ ! ]指示無き寸法公差はJIS B 0405 中級(m)に準じる。ただし、めねじ深さは除く。
[ M ]材質[ H ]硬度Type洗浄方法
P 0−0.02Pg6
洗浄方法洗浄環境梱包形態梱包環境
SUS304－SL-KJPMSSL-KJPGMS脱脂洗浄一般環境防錆梱包一般環境
SH-KJPMSSH-KJPGMS精密洗浄クラス1000脱気2重梱包クラス10
SHD-KJPMSSHD-KJPGMS電解研磨＋精密洗浄
[ ! ]1 SUS440Cまたは
　　　 13Crステンレス		45～50HRCSL-KJPMCSL-KJPGMC脱脂洗浄一般環境防錆梱包一般環境
SH-KJPMCSH-KJPGMC精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式(TYPE・D)−P−M−L−B
SH-KJPMS16−P11.20−M6−L15−B10
型式指定0.01mm単位M(P≧M)
選択		指定1mm単位
TypeDPLB
P 0/－0.02Pg6
SL-KJPMS
SH-KJPMS
SHD-KJPMS

SL-KJPMC
SH-KJPMC		SL-KJPGMS
SH-KJPGMS
SHD-KJPGMS

SL-KJPGMC
SH-KJPGMC		8 4.00～ 6.0034      0
2～35
(L≦P×4)

L=0とする場合、
P=0として下さい。		5～25
(M<B≦M×3)

M3の時
(5≦B≦M×2)
10 5.00～ 8.00 4568
12 5.00～10.00 456810S10
16 8.00～14.00 456810S1012
2010.00～18.00  56810S1012
2515.00～23.00  56810S1012(L+B≦50)
[ ! ]S10は、細目（ピッチ1.25）です。それ以外は並目です。

追加工

型式(TYPE・D)−P−M−L−B−(ZC・KH…etc)
SH-KJPMS16−P0−M8−L0−B24−ZC40
AlterationsCodeSpec.￥/1Code
チェーン追加工 検査冶具用差し込みピン　段付きおねじストレート:関連画像CH紛失防止用のチェーン(長さ600mm)をゲージ本体にセットします。[ ! ]チェーン単体のみはこちらをご利用ください。500
持ち手長さ変更
検査冶具用差し込みピン　段付きおねじストレート:関連画像		ZC持ち手長さ50を10,20,30,40に変更します。
指定方法 ZC20

[ ! ]持ち手長さ10および20は、P≧5かつピン全長L＋B(＋C)≦30の場合のみ適用。

[ ! ]大頭型は持ち手長さ30、40のみ適用

[ NG ]持ち手長さ10のときはタップ穴はつきません。

[ NG ]持ち手長さ10のときKHとの併用不可。		200
P寸刻印
検査冶具用差し込みピン　段付きおねじストレート:関連画像		KHローレット部に平取りをしてP寸法を刻印します。(文字の向きは任意となります。)
[ NG ]持ち手長さ10は適用不可
[ ! ]KF併用時には裏側に刻印します		300
AlterationsCodeSpec.￥/1Code
L寸公差変更
検査冶具用差し込みピン　段付きおねじストレート:関連画像		LKCL寸公差を±0.05に変更します。
指定方法 LKC
[ ! ]LKC使用の場合、L寸0.1mm単位指定可
[ ! ]L≦30  [ ! ]P≧4		500
ニゲ溝なし追加工
検査冶具用差し込みピン　段付きおねじストレート:関連画像		NMNローレットとストレート部の間にあるニゲ溝を無しにします。300
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    7
  • 次へ
    • 型番
    SH-KJPGMC8-P0-M[3,4]-L0-B[5-25/1]
    SH-KJPGMC8-P0-M[3,4]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC8-P[4-6/0.01]-M[3,4]-L0-B[5-25/1]
    SH-KJPGMC8-P[4-6/0.01]-M[3,4]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC10-P0-M[4,5,6,8]-L0-B[5-25/1]
    SH-KJPGMC10-P0-M[4,5,6,8]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC10-P[5-8/0.01]-M[4,5,6,8]-L0-B[5-25/1]
    SH-KJPGMC10-P[5-8/0.01]-M[4,5,6,8]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC12-P0-M[4,5,6,8,10]-L0-B[5-25/1]
    SH-KJPGMC12-P0-M[4,5,6,8,10]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC12-P0-MS10-L0-B[5-25/1]
    SH-KJPGMC12-P0-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC12-P[5-10/0.01]-M[4,5,6,8,10]-L0-B[5-25/1]
    SH-KJPGMC12-P[5-10/0.01]-M[4,5,6,8,10]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC12-P[5-10/0.01]-MS10-L0-B[5-25/1]
    SH-KJPGMC12-P[5-10/0.01]-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC16-P0-M[4,5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMC16-P0-M[4,5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC16-P0-MS10-L0-B[5-25/1]
    SH-KJPGMC16-P0-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC16-P[8-14/0.01]-M[4,5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMC16-P[8-14/0.01]-M[4,5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC16-P[8-14/0.01]-MS10-L0-B[5-25/1]
    SH-KJPGMC16-P[8-14/0.01]-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC20-P0-M[5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMC20-P0-M[5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC20-P0-MS10-L0-B[5-25/1]
    SH-KJPGMC20-P0-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC20-P[10-18/0.01]-M[5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMC20-P[10-18/0.01]-M[5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC20-P[10-18/0.01]-MS10-L0-B[5-25/1]
    SH-KJPGMC20-P[10-18/0.01]-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC25-P0-M[5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMC25-P0-M[5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC25-P0-MS10-L0-B[5-25/1]
    SH-KJPGMC25-P0-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMC25-P[15-23/0.01]-M[5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMC25-P[15-23/0.01]-M[5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMC25-P[15-23/0.01]-MS10-L0-B[5-25/1]
    SH-KJPGMC25-P[15-23/0.01]-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMS8-P0-M[3,4]-L0-B[5-25/1]
    SH-KJPGMS8-P0-M[3,4]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS8-P[4-6/0.01]-M[3,4]-L0-B[5-25/1]
    SH-KJPGMS8-P[4-6/0.01]-M[3,4]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS10-P0-M[4,5,6,8]-L0-B[5-25/1]
    SH-KJPGMS10-P0-M[4,5,6,8]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS10-P[5-8/0.01]-M[4,5,6,8]-L0-B[5-25/1]
    SH-KJPGMS10-P[5-8/0.01]-M[4,5,6,8]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS12-P0-M[4,5,6,8,10]-L0-B[5-25/1]
    SH-KJPGMS12-P0-M[4,5,6,8,10]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS12-P0-MS10-L0-B[5-25/1]
    SH-KJPGMS12-P0-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMS12-P[5-10/0.01]-M[4,5,6,8,10]-L0-B[5-25/1]
    SH-KJPGMS12-P[5-10/0.01]-M[4,5,6,8,10]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS12-P[5-10/0.01]-MS10-L0-B[5-25/1]
    SH-KJPGMS12-P[5-10/0.01]-MS10-L[2-35/1]-B[5-25/1]
    SH-KJPGMS16-P0-M[4,5,6,8,10,12]-L0-B[5-25/1]
    SH-KJPGMS16-P0-M[4,5,6,8,10,12]-L[2-35/1]-B[5-25/1]
    SH-KJPGMS16-P0-MS10-L0-B[5-25/1]
    SH-KJPGMS16-P0-MS10-L[2-35/1]-B[5-25/1]

    特性・用途

    材質

    詳細材質

    洗浄方法

    硬度

    挿入部P寸公差

    外径D

    (φ)

    ねじ径選択（細目）[MS]

    (mm)

    ネジ径選択（並目） [M]

    (mm)

    B

    (mm)

    L

    (mm)

    P

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    0
    4 ～ 6
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    2 ～ 35
    4 ～ 6
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    0
    5 ～ 8
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    2 ～ 35
    5 ～ 8
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    10
    -
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    10
    -
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    0
    5 ～ 10
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    2 ～ 35
    5 ～ 10
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    10
    -
    5 ～ 25
    0
    5 ～ 10
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    12
    10
    -
    5 ～ 25
    2 ～ 35
    5 ～ 10
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    -
    4 ～ 12
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    -
    4 ～ 12
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    10
    -
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    10
    -
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    -
    4 ～ 12
    5 ～ 25
    0
    8 ～ 14
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    -
    4 ～ 12
    5 ～ 25
    2 ～ 35
    8 ～ 14
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    10
    -
    5 ～ 25
    0
    8 ～ 14
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    16
    10
    -
    5 ～ 25
    2 ～ 35
    8 ～ 14
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    -
    5 ～ 12
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    -
    5 ～ 12
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    10
    -
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    10
    -
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    -
    5 ～ 12
    5 ～ 25
    0
    10 ～ 18
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    -
    5 ～ 12
    5 ～ 25
    2 ～ 35
    10 ～ 18
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    10
    -
    5 ～ 25
    0
    10 ～ 18
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    20
    10
    -
    5 ～ 25
    2 ～ 35
    10 ～ 18
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    -
    5 ～ 12
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    -
    5 ～ 12
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    10
    -
    5 ～ 25
    0
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    10
    -
    5 ～ 25
    2 ～ 35
    0
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    -
    5 ～ 12
    5 ～ 25
    0
    15 ～ 23
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    -
    5 ～ 12
    5 ～ 25
    2 ～ 35
    15 ～ 23
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    10
    -
    5 ～ 25
    0
    15 ～ 23
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性
    [ステンレス] SUS440Cまたは13Crステンレス
    SUS440Cまたは13Crステンレス
    精密洗浄
    45～50HRC
    g6
    25
    10
    -
    5 ～ 25
    2 ～ 35
    15 ～ 23
    SUS440Cまたは13Crステンレス
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    0
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    2 ～ 35
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    0
    4 ～ 6
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    8
    -
    3 ～ 4
    5 ～ 25
    2 ～ 35
    4 ～ 6
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    0
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    2 ～ 35
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    0
    5 ～ 8
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    10
    -
    4 ～ 8
    5 ～ 25
    2 ～ 35
    5 ～ 8
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    0
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    2 ～ 35
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    10
    -
    5 ～ 25
    0
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    10
    -
    5 ～ 25
    2 ～ 35
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    0
    5 ～ 10
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    -
    4 ～ 10
    5 ～ 25
    2 ～ 35
    5 ～ 10
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    10
    -
    5 ～ 25
    0
    5 ～ 10
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    12
    10
    -
    5 ～ 25
    2 ～ 35
    5 ～ 10
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    16
    -
    4 ～ 12
    5 ～ 25
    0
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    16
    -
    4 ～ 12
    5 ～ 25
    2 ～ 35
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    16
    10
    -
    5 ～ 25
    0
    0
    SUS304
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性
    [ステンレス] SUS304
    SUS304
    精密洗浄
    焼入無し
    g6
    16
    10
    -
    5 ～ 25
    2 ～ 35
    0
    SUS304
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    洗浄不要の場合の代替品
    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    KJPGMS8

    -
    ( - )
    6日目

    KJPGMS8

    -
    ( - )
    6日目

    KJPGMS8

    -
    ( - )
    6日目

    KJPGMS8

    -
    ( - )
    6日目

    KJPGMS10

    -
    ( - )
    6日目

    KJPGMS10

    -
    ( - )
    6日目

    KJPGMS10

    -
    ( - )
    6日目

    KJPGMS10

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS12

    -
    ( - )
    6日目

    KJPGMS16

    -
    ( - )
    6日目

    KJPGMS16

    -
    ( - )
    6日目

    KJPGMS16

    -
    ( - )
    6日目

    KJPGMS16

  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    7
  • 次へ

    • 詳細情報

    基本情報

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    おねじ部でクランプし、ストレート部でワークの径を測定する場合にご利用下さい。

    ご注意

    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。
    • 鉄材質品の発売を開始いたしました。

    納期・価格

    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    D￥基準単価
    P 0−0.02Pg6
    SL-KJPMSSH-KJPMSSHD-KJPMSSL-KJPMCSH-KJPMCSL-KJPGMSSH-KJPGMSSHD-KJPGMSSL-KJPGMCSH-KJPGMC
    85,2705,8006,2505,9206,6705,3705,9006,3506,0506,800
    105,2705,8006,2505,9206,6705,3705,9006,3506,0506,800
    125,3705,9006,3506,0506,8005,4906,0106,4606,1506,900
    165,5106,0306,4806,2006,9505,6306,1406,5906,3107,060
    205,7806,2806,7306,5107,2605,8906,3906,8406,6207,370
    256,1206,6007,0506,8907,6406,2206,7007,1507,0207,770
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数　量1〜1920〜3435〜4950〜99100～200201～
    値引率基準単価5%10%18%18%お見積り
    出荷日通常＋9日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     7 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    【クリーン洗浄品】検査冶具用差し込みピン　段付きおねじストレートのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【クリーン洗浄品】検査冶具用差し込みピン　段付きおねじストレート
    検査冶具用差し込みピン　段付きおねじストレート
    【クリーン洗浄品】検査治具用差し込みピン　おねじピン
    【クリーン洗浄品】検査治具用差し込みピン　段付おねじストレート　２段タイプ
    【クリーン洗浄品】検査治具用差し込みピン　おねじテーパタイプ
    検査治具用差し込みピン　段付おねじストレート　２段タイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日6日目3日目5日目6日目6日目3日目
    種類差し込みピン差し込みピン差し込みピン差し込みピン差し込みピン差し込みピン
    形状ストレートストレートストレート段付テーパ段付
    先端形状円形円形円形円形円形円形
    先端種類おねじおねじおねじおねじおねじおねじ
    段付部形状円形円形円形円形円形円形
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    検査治具用ピンカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
