【クリーン洗浄品】位置決めピン用ブシュ　二面フランジタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン用ブシュ-長円二面フランジタイプ

通常出荷日：8 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
基本形状
フランジ付
内径仕様
円形
種類
ブシュ
外径公差選択
g6
固定サポート
なし
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が162型番あります。

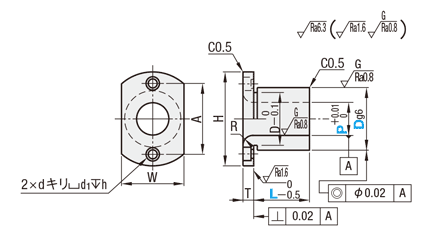

外形図・規格表
型番リスト
詳細情報

外形図・規格表

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
P寸固定・L寸選択	P・L寸フリー指定				洗浄方法	洗浄環境	梱包形態	梱包環境
－	SL-JBNFS	SUS304	－	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-JBNFS				精密洗浄	クラス1000	脱気2重梱包	クラス10
	SHD-JBNFS				電解研磨＋精密洗浄
SL-JBNM	SL-JBNFM	SKS3相当	無電解ニッケルメッキ	＊焼入硬度 56〜60HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-JBNM	SH-JBNFM				精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-JBNFC	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-JBNFC				精密洗浄	クラス1000	脱気2重梱包	クラス10

＊P寸固定タイプは60～63HRCとなります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	L
SL-JBNFS20	−	P13.00	−	L30.0
SH-JBNFS10	−	P5.0	−	L8

■P寸固定・L寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L選択									R	H	W	T	D_g6		A	d	d₁	h	￥基準単価
Type	P																				SL-JBNM	SH-JBNM
SL-JBNM SH-JBNM	5	8	10	12	16						1	25	12	5	10	−0.005 −0.014	17	3.3	6.5	3.5	2,490	2,790
	6																				2,490	2,790
	8		10	12	16	20					2	28	15		12	−0.006 −0.017	20				2,490	2,790
	10											36	22	6	15		26	4.5	8	4.5	2,490	2,790
	12			12	16	20	25	30							18						2,630	2,930
	13											40	25		22	−0.007 −0.020	30				2,630	2,930
	15											44	30		25		34				3,000	3,300
	16				16	20	25	30	35						26						3,260	3,560
	20										3	56	35	8	30		42	6.6	11	6.5	3,520	3,820
	25					20	25	30	35	40		60	40		35	−0.009 −0.025	46				3,760	4,060

P	L	質量（g)参考値
P	L	SKS3相当
5	8	3.70
	10	4.63
	12	5.55
	16	7.40
6	8	3.16
	10	3.95
	12	4.74
	16	6.32
8	10	4.94
	12	5.92
	16	7.90
	20	9.87
10	10	7.71
	12	9.26
	16	12.34
	20	15.43
12	12	13.33
	16	17.77
	20	22.21
	25	27.77
	30	33.32
13	12	23.32
	16	31.10
	20	38.87
	25	48.59
	30	58.31
15	12	29.62
	16	39.49
	20	49.36
	25	61.70
	30	74.04
16	16	41.46
	20	51.83
	25	64.79
	30	77.74
	35	90.70
20	16	49.36
	20	61.70
	25	77.13
	30	92.55
	35	107.98
25	20	74.04
	25	92.55
	30	111.06
	35	129.57
	40	148.08

■P寸・L寸フリー指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			P 指定0.01mm単位	L 指定0.1mm単位	R	H	W	T	A	d	d₁	h	￥基準単価
Type	D_g6		P 指定0.01mm単位	L 指定0.1mm単位	R	H	W	T	A	d	d₁	h	SL-JBNFS	SH-JBNFS	SHD-JBNFS	SL-JBNFM	SH-JBNFM	SL-JBNFC	SH-JBNFC
SL-JBNFS SH-JBNFS SHD-JBNFS SL-JBNFM SH-JBNFM SL-JBNFC SH-JBNFC	10	-0.005 -0.014	4.00〜6.50	5.0〜15.0	1	25	12	5	17	3.3	6.5	3.5	3,840	4,120	4,390	3,260	3,560	4,650	4,950
	12	-0.006 -0.017	6.00〜8.50	5.0〜15.0	2	28	15	5	20	3.3	6.5	3.5	3,840	4,120	4,390	3,260	3,560	4,650	4,950
	15		8.00〜10.50	10.0〜35.0		36	22	6	26	4.5	8	4.5	4,140	4,400	4,670	3,490	3,790	5,000	5,300
	18		10.00〜12.50			36	22		26				4,170	4,430	4,700	3,510	3,810	5,060	5,360
	20	-0.007 -0.020	12.00〜13.50			40	25		30				4,170	4,430	4,700	3,510	3,810	5,060	5,360
	22		12.00〜13.50			40	25		30				5,040	5,250	5,520	4,210	4,510	6,160	6,460
	25		13.00〜15.50			44	30		34				5,040	5,250	5,520	4,210	4,510	6,160	6,460
	26		15.00〜16.50			44	30		34				5,630	5,810	6,080	4,680	4,980	6,920	7,220
	30		16.00〜20.50	12.0〜50.0	3	56	35	8	42	6.6	11	6.5	6,230	6,370	6,640	5,150	5,450	7,670	7,970
	35	-0.009 -0.025	20.00〜25.00	12.0〜50.0	3	60	40	8	46	6.6	11	6.5	6,830	6,940	7,210	5,610	5,910	8,390	8,690

[ ! ]L＋T≦P×3.0

追加工

型式	−	P	−	L	−	(TKC・RC)
SL-JBNFS15	−	P10.0	−	L10.0	−	TKC

Alteration	Code	Spec.	￥/1Code
T寸法公差変更	TKC	T寸法公差を一般公差から±0.01に変更します。指定方法 TKC [ ! ]P寸・L寸フリー指定タイプのみ適用	400
内径R 追加	RC	内径Rを両側に加工します。 D10→R1　D12〜26→R2　D30・35→R3 指定方法 RC [ ! ]P寸・L寸フリー指定タイプのみ適用 [ ! ](D－P)/2≦2の場合、R＜2になります	300

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-JBNFC10-P[4-6.5/0.01]-L[5-15/0.1]

SH-JBNFC12-P[6-8.5/0.01]-L[5-15/0.1]

SH-JBNFC15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBNFC18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBNFC20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBNFC22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBNFC25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBNFC26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBNFC30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBNFC35-P[20-25/0.01]-L[12-50/0.1]

SH-JBNFM10-P[4-6.5/0.01]-L[5-15/0.1]

SH-JBNFM12-P[6-8.5/0.01]-L[5-15/0.1]

SH-JBNFM15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBNFM18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBNFM20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBNFM22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBNFM25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBNFM26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBNFM30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBNFM35-P[20-25/0.01]-L[12-50/0.1]

SH-JBNFS10-P[4-6.5/0.01]-L[5-15/0.1]

SH-JBNFS12-P[6-8.5/0.01]-L[5-15/0.1]

SH-JBNFS15-P[8-10.5/0.01]-L[10-35/0.1]

SH-JBNFS18-P[10-12.5/0.01]-L[10-35/0.1]

SH-JBNFS20-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBNFS22-P[12-13.5/0.01]-L[10-35/0.1]

SH-JBNFS25-P[13-15.5/0.01]-L[10-35/0.1]

SH-JBNFS26-P[15-16.5/0.01]-L[10-35/0.1]

SH-JBNFS30-P[16-20.5/0.01]-L[12-50/0.1]

SH-JBNFS35-P[20-25/0.01]-L[12-50/0.1]

材質

詳細材質

表面処理

内径寸法

(mm)

外径寸法

(mm)

洗浄方法

P寸固定・L寸選択/P・L寸フリー指定

長さ L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	4 ～ 6.5	10	精密洗浄	P・L寸フリー指定	5 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	6 ～ 8.5	12	精密洗浄	P・L寸フリー指定	5 ～ 15	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	8 ～ 10.5	15	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	10 ～ 12.5	18	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	12 ～ 13.5	20	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	12 ～ 13.5	22	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	13 ～ 15.5	25	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	15 ～ 16.5	26	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	16 ～ 20.5	30	精密洗浄	P・L寸フリー指定	12 ～ 50	SUS440Cまたは13Crステンレス	なし	10	1個
[ステンレス] SUS440Cまたは13Crステンレス	SUS440Cまたは13Crステンレス	なし	20 ～ 25	35	精密洗浄	P・L寸フリー指定	12 ～ 50	SUS440Cまたは13Crステンレス	なし	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	4 ～ 6.5	10	精密洗浄	P・L寸フリー指定	5 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	6 ～ 8.5	12	精密洗浄	P・L寸フリー指定	5 ～ 15	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	8 ～ 10.5	15	精密洗浄	P・L寸フリー指定	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	10 ～ 12.5	18	精密洗浄	P・L寸フリー指定	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12 ～ 13.5	20	精密洗浄	P・L寸フリー指定	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12 ～ 13.5	22	精密洗浄	P・L寸フリー指定	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	13 ～ 15.5	25	精密洗浄	P・L寸フリー指定	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	15 ～ 16.5	26	精密洗浄	P・L寸フリー指定	10 ～ 35	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	16 ～ 20.5	30	精密洗浄	P・L寸フリー指定	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	20 ～ 25	35	精密洗浄	P・L寸フリー指定	12 ～ 50	SKS3相当	無電解ニッケルメッキ	10	1個
[ステンレス] SUS304	SUS304	なし	4 ～ 6.5	10	精密洗浄	P・L寸フリー指定	5 ～ 15	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	6 ～ 8.5	12	精密洗浄	P・L寸フリー指定	5 ～ 15	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	8 ～ 10.5	15	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	10 ～ 12.5	18	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	12 ～ 13.5	20	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	12 ～ 13.5	22	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	13 ～ 15.5	25	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	15 ～ 16.5	26	精密洗浄	P・L寸フリー指定	10 ～ 35	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	16 ～ 20.5	30	精密洗浄	P・L寸フリー指定	12 ～ 50	SUS304	-	10	1個
[ステンレス] SUS304	SUS304	なし	20 ～ 25	35	精密洗浄	P・L寸フリー指定	12 ～ 50	SUS304	-	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	5	10	精密洗浄	P寸固定・L寸選択	8	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	5	10	精密洗浄	P寸固定・L寸選択	10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	5	10	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	5	10	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	6	10	精密洗浄	P寸固定・L寸選択	8	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	6	10	精密洗浄	P寸固定・L寸選択	10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	6	10	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	6	10	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	8	12	精密洗浄	P寸固定・L寸選択	10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	8	12	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	8	12	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	8	12	精密洗浄	P寸固定・L寸選択	20	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	10	15	精密洗浄	P寸固定・L寸選択	10	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	10	15	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	10	15	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	10	15	精密洗浄	P寸固定・L寸選択	20	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12	18	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12	18	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12	18	精密洗浄	P寸固定・L寸選択	20	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12	18	精密洗浄	P寸固定・L寸選択	25	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	12	18	精密洗浄	P寸固定・L寸選択	30	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	13	22	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	13	22	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	13	22	精密洗浄	P寸固定・L寸選択	20	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	13	22	精密洗浄	P寸固定・L寸選択	25	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	13	22	精密洗浄	P寸固定・L寸選択	30	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	15	25	精密洗浄	P寸固定・L寸選択	12	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	15	25	精密洗浄	P寸固定・L寸選択	16	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	15	25	精密洗浄	P寸固定・L寸選択	20	SKS3相当	無電解ニッケルメッキ	10	1個
[スチール] SKS3相当	SKS3相当	無電解ニッケルメッキ	15	25	精密洗浄	P寸固定・L寸選択	25	SKS3相当	無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	JBNFS10
- ( - )	6日目	JBNFS12
- ( - )	6日目	JBNFS15
- ( - )	6日目	JBNFS18
- ( - )	6日目	JBNFS20
- ( - )	6日目	JBNFS22
- ( - )	6日目	JBNFS25
- ( - )	6日目	JBNFS26
- ( - )	6日目	JBNFS30
- ( - )	6日目	JBNFS35
- ( - )	3日目	JBNM5-8
- ( - )	3日目	JBNM5-10
- ( - )	3日目	JBNM5-12
- ( - )	3日目	JBNM5-16
- ( - )	3日目	JBNM6-8
- ( - )	3日目	JBNM6-10
- ( - )	3日目	JBNM6-12
- ( - )	3日目	JBNM6-16
- ( - )	3日目	JBNM8-10
- ( - )	3日目	JBNM8-12
- ( - )	3日目	JBNM8-16
- ( - )	3日目	JBNM8-20
- ( - )	3日目	JBNM10-10
- ( - )	3日目	JBNM10-12
- ( - )	3日目	JBNM10-16
- ( - )	3日目	JBNM10-20
- ( - )	3日目	JBNM12-12
- ( - )	3日目	JBNM12-16
- ( - )	3日目	JBNM12-20
- ( - )	3日目	JBNM12-25
- ( - )	3日目	JBNM12-30
- ( - )	3日目	JBNM13-12
- ( - )	3日目	JBNM13-16
- ( - )	3日目	JBNM13-20
- ( - )	3日目	JBNM13-25
- ( - )	3日目	JBNM13-30
- ( - )	3日目	JBNM15-12
- ( - )	3日目	JBNM15-16
- ( - )	3日目	JBNM15-20
- ( - )	3日目	JBNM15-25

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【用途】位置決めピン用ブシュの二面フランジタイプです。【追加工対応】T寸法公差変更、内径R追加。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

■数量スライド価格（[！]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜9	10〜19	20〜49	50〜100	101～
値引率	基準単価	5%	10%	15%	23%	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]P寸固定・L寸選択タイプは50コ以上お見積りになります。

納期

●P寸固定・L寸選択タイプ

日目出荷

[ NG ]ストーク適用不可

●P寸・L寸フリー指定タイプ

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン用ブシュ　二面フランジタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン用ブシュ　二面フランジタイプ	【クリーン洗浄品】位置決めピン用ブシュ-長円二面フランジタイプ	【クリーン洗浄品】位置決めピン用ブシュ　丸フランジタイプ	【クリーン洗浄品】位置決めピン用ブシュ　角フランジタイプ	【クリーン洗浄品】位置決めピン用ブシュ　二面フランジ簡易タイプ	位置決めピン用ブシュ PJB
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	鍋屋バイテック
通常価格	-	-	-	-	-	1,773円 -
通常出荷日	3日目〜	8日目	3日目〜	3日目〜	6日目	在庫品1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	-
基本形状	フランジ付	フランジ付	フランジ付	フランジ付	フランジ付	ツバ付
内径仕様	円形	長円	円形	円形	円形	円形
種類	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ
