【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-めねじ-

通常単価(税別): -

税込単価: -

通常出荷日：5日目～6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-インロー-

通常出荷日：5 日目～

未確定：候補が189型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

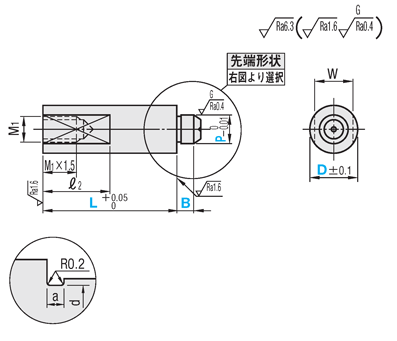

外形図・規格表

●めねじタイプ

a＝1.0
d＝P－0.2

[ ! ]逃げ部寸法は参考値になります。
	先端形状選択
	A 形状
		[ ! ]Pー2EtanA ≧ 0.73（先端径φ0.73以上）　　参考：tan15°≒0.267 tan30°≒0.577 　　　　　tan45°＝1 tan60°≒1.732
	B 形状
	C 形状

[ ! ]SUS304は研磨・センター穴無しの場合がございます。

Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LSPASU	SUS304	－	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LSPASU				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LSPASU				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LSPAR	S45C相当	硬質クロムメッキ	メッキ硬度 750HV～	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LSPAR			メッキ硬度 750HV～	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LSPAHR			焼入硬度 45〜50HRC メッキ硬度 750HV～	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LSPAHR			焼入硬度 45〜50HRC メッキ硬度 750HV～	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LSPASC	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LSPASC	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L	−	P	−	B	−	E	−	A
SL-LSPASUA10	−	L20.01	−	P4.05	−	B5	−	E2.0	−	A15

◆推奨締付トルク（参考値）

M(並目)	締付トルク N・cm
M3	98
M4	225
M5	461
M6	784
M8	1911
M10	3783
M12	6605
M16	16366
M20	32928

[ ! ]焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>> こちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

型式			L 指定0.01mm単位	P 指定0.01mm単位	B 指定0.1mm単位	E 指定0.1mm単位 (A形状のみ)	A 選択 (A形状のみ)	R (C形状)	M₁ (並目)	W	ℓ₂
Type	先端形状	D
Type	先端形状	D
SL-LSPASU SH-LSPASU SHD-LSPASU SL-LSPAR SH-LSPAR SL-LSPAHR SH-LSPAHR SL-LSPASC SH-LSPASC	A B C	6	10.00〜50.00	3.00〜4.00	2.0〜12.0	0.5〜10.0	15 30 45 60	1	M3	5	8
		8	10.00〜50.00	3.00〜6.00	2.0〜15.0			1	M3	7	8
		10	20.00〜80.00	4.00〜8.00	2.0〜20.0			1.5	M3	8	8
		12		4.00〜10.00	2.0〜20.0			1.5	M5	10	10
		15		5.00〜10.00	2.0〜25.0			2	M5	13	10
		20		8.00〜15.00	2.0〜30.0			3	M8	17	10
		25		10.00〜15.00	2.0〜30.0			4	M8	20	10

[ ! ]めねじは首下部の強度に注意>>こちら

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LSPAHRA6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRA8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRA10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRA12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRA15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRA20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRA25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPAHRB6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]

SH-LSPAHRB8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]

SH-LSPAHRB10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]

SH-LSPAHRB12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]

SH-LSPAHRB15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]

SH-LSPAHRB20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]

SH-LSPAHRB25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]

SH-LSPAHRC6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]

SH-LSPAHRC8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]

SH-LSPAHRC10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]

SH-LSPAHRC12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]

SH-LSPAHRC15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]

SH-LSPAHRC20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]

SH-LSPAHRC25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]

SH-LSPARA6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARA8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARA10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARA12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARA15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARA20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARA25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPARB6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]

SH-LSPARB8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]

SH-LSPARB10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]

SH-LSPARB12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]

SH-LSPARB15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]

SH-LSPARB20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]

SH-LSPARB25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]

SH-LSPARC6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]

SH-LSPARC8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]

SH-LSPARC10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]

SH-LSPARC12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]

SH-LSPARC15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]

SH-LSPARC20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]

SH-LSPARC25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]

SH-LSPASCA6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCA8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCA10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCA12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCA15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCA20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCA25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-LSPASCB6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]

SH-LSPASCB8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]

SH-LSPASCB10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]

SH-LSPASCB12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]

SH-LSPASCB15-L[20-80/0.01]-P[5-10/0.01]-B[2-25/0.1]

SH-LSPASCB20-L[20-80/0.01]-P[8-15/0.01]-B[2-30/0.1]

SH-LSPASCB25-L[20-80/0.01]-P[10-15/0.01]-B[2-30/0.1]

SH-LSPASCC6-L[10-50/0.01]-P[3-4/0.01]-B[2-12/0.1]

SH-LSPASCC8-L[10-50/0.01]-P[3-6/0.01]-B[2-15/0.1]

SH-LSPASCC10-L[20-80/0.01]-P[4-8/0.01]-B[2-20/0.1]

SH-LSPASCC12-L[20-80/0.01]-P[4-10/0.01]-B[2-20/0.1]

先端形状

材質

詳細材質

表面処理

焼入れ

洗浄方法

硬度

外径 D

(mm)

(°)

(mm)

材質証明書：材質

材質証明書：表面処理

材質・表面処理を明確に表記できない理由（～など）

RoHS?

最小発注数量

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 12

0.5 ～ 10

10 ～ 50

3 ～ 4

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 15

0.5 ～ 10

10 ～ 50

3 ～ 6

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 20

0.5 ～ 10

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 20

0.5 ～ 10

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 25

0.5 ～ 10

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 30

0.5 ～ 10

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

15 ～ 60

2 ～ 30

0.5 ～ 10

20 ～ 80

10 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 12

10 ～ 50

3 ～ 4

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 15

10 ～ 50

3 ～ 6

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 25

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 30

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 30

20 ～ 80

10 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 12

10 ～ 50

3 ～ 4

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 15

10 ～ 50

3 ～ 6

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 25

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 30

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 30

20 ～ 80

10 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 12

0.5 ～ 10

10 ～ 50

3 ～ 4

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 15

0.5 ～ 10

10 ～ 50

3 ～ 6

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 20

0.5 ～ 10

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 20

0.5 ～ 10

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 25

0.5 ～ 10

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 30

0.5 ～ 10

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

15 ～ 60

2 ～ 30

0.5 ～ 10

20 ～ 80

10 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 12

10 ～ 50

3 ～ 4

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 15

10 ～ 50

3 ～ 6

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 25

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 30

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

球面

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 30

20 ～ 80

10 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 12

10 ～ 50

3 ～ 4

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 15

10 ～ 50

3 ～ 6

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 20

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 25

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 30

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパR

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

精密洗浄

メッキ硬度 750HV～

2 ～ 30

20 ～ 80

10 ～ 15

S45C相当

硬質クロムメッキ

含有物質がS45Cと完全一致しないため

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 12

0.5 ～ 10

10 ～ 50

3 ～ 4

SUS440Cまたは13Crステンレス

なし

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 15

0.5 ～ 10

10 ～ 50

3 ～ 6

SUS440Cまたは13Crステンレス

なし

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 20

0.5 ～ 10

20 ～ 80

4 ～ 8

SUS440Cまたは13Crステンレス

なし

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 20

0.5 ～ 10

20 ～ 80

4 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 25

0.5 ～ 10

20 ～ 80

5 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 30

0.5 ～ 10

20 ～ 80

8 ～ 15

SUS440Cまたは13Crステンレス

なし

1個

テーパ

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

15 ～ 60

2 ～ 30

0.5 ～ 10

20 ～ 80

10 ～ 15

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 12

10 ～ 50

3 ～ 4

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 15

10 ～ 50

3 ～ 6

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 20

20 ～ 80

4 ～ 8

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 20

20 ～ 80

4 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 25

20 ～ 80

5 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 30

20 ～ 80

8 ～ 15

SUS440Cまたは13Crステンレス

なし

1個

球面

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 30

20 ～ 80

10 ～ 15

SUS440Cまたは13Crステンレス

なし

1個

テーパR

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 12

10 ～ 50

3 ～ 4

SUS440Cまたは13Crステンレス

なし

1個

テーパR

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 15

10 ～ 50

3 ～ 6

SUS440Cまたは13Crステンレス

なし

1個

テーパR

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 20

20 ～ 80

4 ～ 8

SUS440Cまたは13Crステンレス

なし

1個

テーパR

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

精密洗浄

焼入硬度 50～55HRC

2 ～ 20

20 ～ 80

4 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

スパナ溝付きで、先端形状をお選びいただくことで、上位での位置決めが可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	SUS304			S45C相当硬質クロムメッキ		S45C相当焼入硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-LSPASU	SH-LSPASU	SHD-LSPASU	SL-LSPAR	SH-LSPAR	SL-LSPAHR	SH-LSPAHR	SL-LSPASC	SH-LSPASC
6	2,490	2,940	3,210	1,920	2,120	2,210	2,410	2,430	2,630
8	2,490	2,940	3,210	1,920	2,120	2,210	2,410	2,430	2,630
10	2,490	2,940	3,210	1,920	2,120	2,210	2,410	2,430	2,630
12	2,650	3,100	3,370	2,120	2,320	2,430	2,630	2,610	2,810
15	2,650	3,100	3,370	2,120	2,320	2,430	2,630	2,610	2,810
20	2,650	3,100	3,370	2,120	2,320	2,430	2,630	2,610	2,810
25	2,930	3,380	3,650	2,380	2,580	2,710	2,910	2,900	3,100

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜19	20〜34	35〜49	50〜100	101～200	201〜
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SUS304

日目出荷

[ NG ]ストーク適用不可

●SUS304以外

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-めねじ-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-めねじ-	【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-おねじ-	【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-インロー-	【クリーン洗浄品】支柱ピン　段付タイプ　-めねじ-	【クリーン洗浄品】六角支柱ピン　段付タイプ　－めねじ－	【クリーン洗浄品】高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	6日目	5日目〜
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
形状	支柱ピン	支柱ピン	支柱ピン	支柱ピン	支柱ピン	支柱ピン
固定方法	めねじ	おねじ	インロー/めねじ	めねじ	めねじ	めねじ
高さ公差	0/+0.05	0/+0.05	0/+0.05	0/+0.05	0/+0.05	0/+0.05
材質証明書	対象	対象	対象	対象	対象	対象

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】基板用位置決めピン　小…0
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
【クリーン洗浄品】支柱ピン　段付フリー指…0
通常価格(税別) : -
通常出荷日 : 5日目～
ミスミ
ラフガイドピン　おねじタイプ4.5
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
オートラッチ　ースプリング荷重選択ー3.9
通常価格(税別) : 1,590円-
通常出荷日 : 2日目
ミスミ
円形支柱－片端おねじ－【全長公差バラつき…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
六角穴付止めねじ　ソフトタイプ4.5
通常価格(税別) : 169円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【クリーン洗浄品】小径高さ調整ピン　おね…0
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
高さ調整ピン　高さ受けピン4.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
高さ調整ピン　ザグリタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～

高さ調整ピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

先端 形状

材質

詳細材質

表面処理

焼入れ

洗浄方法

硬度

外径 D(mm)

A(°)

B(mm)

E(mm)

L(mm)

P(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】支柱ピン 先端形状選択タイプ -めねじ-

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

高さ調整ピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

先端形状

【クリーン洗浄品】支柱ピン　先端形状選択タイプ　-めねじ-
