【クリーン洗浄品】シャフトホルダ　-ブラケット型ガイドロングタイプ-　-ガイドロングタイプ-

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：3日目～8日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

【クリーン洗浄品】シャフトホルダ　-Ｌ型（機械加工品）　止めねじタイプ-

通常出荷日：6 日目～

未確定：候補が462型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

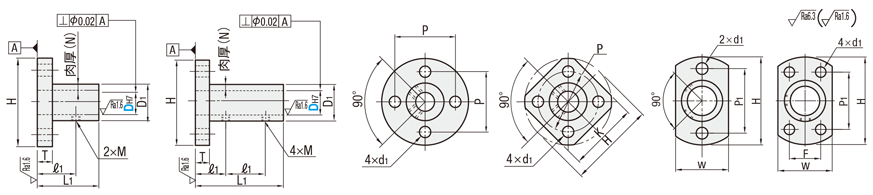

外形図・規格表

・D8～15

・D16～50

■丸フランジ

■角フランジ

■二面フランジ
・D3～15

・D16～50

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、角度寸法公差は除く。

タイプ	取付穴キリ穴			[ M ]材質	[ S ]表面処理	洗浄方法
タイプ	丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
ガイドロング	SL-SSTHRL	SL-SSTHSL	SL-SSTHCL	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SSTHRL	SH-SSTHSL	SH-SSTHCL			精密洗浄	クラス1000	脱気2重梱包	クラス10
	SHD-SSTHRL	SHD-SSTHSL	SHD-SSTHCL			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
	SL-ATHRL	SL-ATHSL	SL-ATHCL	アルミ合金	白アルマイト	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-ATHRL	SH-ATHSL	SH-ATHCL	アルミ合金	白アルマイト	精密洗浄	クラス1000	脱気2重梱包	クラス10
	SL-STHRL	SL-STHSL	SL-STHCL	一般構造用鋼	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-STHRL	SH-STHSL	SH-STHCL	一般構造用鋼	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]六角穴付止めねじの付属は追加工をご参照ください。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SH-SSTHRL12

型式					ホールド部肉厚(N)	L₁	D₁	H	T	ℓ₁	M (並目)	P	K	W	P₁	F	d₁
Type			D_H7		ホールド部肉厚(N)	L₁	D₁	H	T	ℓ₁	M (並目)	P	K	W	P₁	F	d₁
丸フランジ SL-SSTHRL SH-SSTHRL SHD-SSTHRL SL-ATHRL SH-ATHRL SL-STHRL SH-STHRL	角フランジ SL-SSTHSL SH-SSTHSL SHD-SSTHSL SL-ATHSL SH-ATHSL SL-STHSL SH-STHSL	二面フランジ SL-SSTHCL SH-SSTHCL SHD-SSTHCL SL-ATHCL SH-ATHCL SL-STHCL SH-STHCL	8	＋0.018 0	2	24	12	28	5	10	M3	20	22	16	20	−	3.5
			10	＋0.018 0		28	14	30	5	13	M3	22	23	18	22		3.5
			12	＋0.021 0		30	16	36	6	15	M4	26	28	20	26		4.5
			15		2.5	48	20	40		16		30	32	24	30
			16		3	48	22	42		16		32	33	26	28	16
			20	+0.021	4	48	28	50	8	16	M5	39	39	32	31	22	5.5
			25	0		57	33	55	8	19	M5	44	44	37	36	24	5.5
			30			57	38	66	10	19	M6	52	52	42	41	27	6.6
			35	＋0.025 0	5	70	45	80	10	23		65	65	55	56	33	9
			40		10	75	60	90	10	25		75	75	65	65	38
			50		10	80	70	100	10	26		85	90	75	74	43

追加工

型式	ー	（MB)
SL-SSTHRL10	ー	MB
SH-SSTHRL20	ー	MB

日目出荷

Alterations

六角穴付止めねじ付属

Code

Spec.

六角穴付止めねじを付属します。
外筒（D₁）よりねじが飛び出す可能性があります。
[ ! ]ガイドロングタイプの付属止めねじは4本となります。

D	M×長さ
8・10	M3×3
12・15・16	M4×3
20・25	M5×4
30・35・40・50	M6×5

￥/1Code

無料

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程
