【クリーン洗浄品】シャフトホルダ　ブラケット型　スリット　インロータイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】シャフトホルダ　-ブラケット型スリットタイプ-　-スタンダードタイプ-

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

形状
フランジ形
シャフトの締結方法
スリット
タイプ
機械加工品
フランジ形種類
スタンダード
厚さ
スタンダード
ノック穴
無し
クランプレバー
無し
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が100型番あります。

外形図・規格表
型番リスト
詳細情報

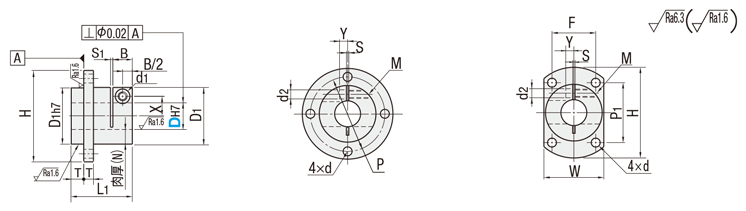

外形図・規格表

■丸フランジ

■二面フランジ

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、スリット寸法S、S₁、B、Y寸法公差は除く。
[ ! ]取付穴Dは許容差H7で加工後スリット加工をします。加工によってはHB程度に開く場合があります。

Type		[ M ]材質	[ S ]表面処理	[ A ]付属品	洗浄方法
丸フランジ	二面フランジ				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SSTHWIR	SL-SSTHWIC	SUS304	－	六角穴付ボルト 1本(SUS)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SSTHWIR	SH-SSTHWIC				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SSTHWIR	SHD-SSTHWIC				電解研磨＋精密洗浄
SL-STHWIR	SL-STHWIC	S45C相当	無電解ニッケルメッキ		脱脂洗浄	一般環境	防錆梱包	一般環境
SH-STHWIR	SH-STHWIC				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SL-SSTHWIR10

型式			ホールド部肉厚(N)	L₁	D₁	H	T	B	P	W	P₁	F	d	S	S₁	X	Y	d₁	d₂	M	付属ボルト M×長さ
Type	D_H7
丸フランジ SL-SSTHWIR SH-SSTHWIR SHD-SSTHWIR SL-STHWIR SH-STHWIR 二面フランジ SL-SSTHWIC SH-SSTHWIC SHD-SSTHWIC SL-STHWIC SH-STHWIC	8	＋0.015 0	8.5	23	25	39	5	10	32	27	25	20	3.5	1.5	1.5	7.5	3.5	7.5	4.6	M4	M4×10
	8M												4.5
	10		10	25	30	49			40	32	33	23				10	3	9	5.6	M5	M5×10
	12	＋0.018 0		28	32	52	6		42	34	35	25				11	4				M5×12
	15		10	33	35	56		12	46	37	37	27	5.5			12	5
	16		9.5	36	35	56			46	37	37	27
	20	＋0.021 0	10	40	40	64	8		52	42	43	30	6.6		2	14	6				M5×16
	25			46	45	69		15	57	47	46	34				17
	30		12.5	50	55	79	10		67	57	50	45				20	10	12	6.6	M6	M6×20
	35	＋0.025 0		58	60	94			77	66	58	50	9			23	12
	40		15	67	70	104	12	18	87	76	67	55				26	13	14	9	M8	M8×26
	50		17.5	77	85	119		22	102	91	82	60				32	16	18	11	M10	M10×32

追加工

型式	−	（MB)
SL-SSTHWIR6	−	MB

日目出荷

Alterations

六角穴付止めね

Code

Spec.

六角穴付止めねじを付属します。
外筒（D₁）よりねじが飛び出す可能性があります。
[ ! ]四三酸化鉄皮膜品・黒アルマイト品の
付属ボルトはSCM435品（四三酸化鉄皮膜）

D	M×長さ
3・4・5・6・8・10	M3×3
8M・10M・12・13・15・16	M4×3
18・20・25	M5×4
30・35・40・50	M6×5

[ ! ]上記以外はSUS品
[ ! ] ガイドロングタイプは付属止めねじは4本、
それ以外は2本となります。

￥/1Code

スタンダートタイプ・インロータイプ・ノック穴付タイプ・ガイドロングタイプ：無料

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

環境対応

特性・用途

穴径 D

(φ)

材質

詳細材質

表面処理

洗浄方法

フランジ形状

MB(六角穴付止めねじ付属）

止めねじM（並目）

キリ穴d

(φ)

材質証明書：材質

材質証明書：表面処理

材質・表面処理を明確に表記できない理由（～相当など）

RoHS?

最小発注数量

-	-	8	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	3.5	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	10	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	12	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	15	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	16	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	20	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	25	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	30	[ステンレス] SUS304	-	なし	精密洗浄	二面フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	3.5	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	10	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	12	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	15	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	16	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	20	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	25	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	30	[ステンレス] SUS304	-	なし	精密洗浄	丸フランジ	-	-	6.6	SUS304	-	-	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	8	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	4	3.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	8	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	4	4.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	10	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	5	4.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	12	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	5	4.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	15	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	5	5.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	16	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	5	5.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	20	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	5	6.6	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	25	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	5	6.6	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	30	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	6	6.6	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	35	[スチール] S45C相当	-	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	6	9	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	40	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	8	9	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	50	[スチール] S45C相当	-	無電解ニッケルメッキ	精密洗浄	二面フランジ	なし	10	9	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	8	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	4	3.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	10	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	5	4.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	12	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	5	4.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	15	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	5	5.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	16	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	5	5.5	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	20	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	5	6.6	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	25	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	5	6.6	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	30	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	6	6.6	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	35	[スチール] S45C相当	-	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	6	9	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	40	[スチール] S45C相当	S45C相当	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	8	9	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
RoHS対応（10物質）	クリーン洗浄 / 低発塵 / 耐食性・耐薬品	50	[スチール] S45C相当	-	無電解ニッケルメッキ	精密洗浄	丸フランジ	なし	10	9	S45C相当	無電解ニッケルメッキ	含有物質がS45Cと完全一致しないため	10	1個
-	-	8	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	3.5	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	10	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	12	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	15	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	16	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	20	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	25	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	30	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	二面フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	3.5	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	10	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	12	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	4.5	SUS304	-	-	10	1個
-	-	15	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	16	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	5.5	SUS304	-	-	10	1個
-	-	20	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	25	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	30	[ステンレス] SUS304	-	なし	電解研磨＋精密洗浄	丸フランジ	-	-	6.6	SUS304	-	-	10	1個
-	-	8	[ステンレス] SUS304	-	なし	脱脂洗浄	二面フランジ	-	-	3.5	SUS304	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	SSTHWIC8
- ( - )	6日目	SSTHWIC8M
- ( - )	6日目	SSTHWIC10
- ( - )	6日目	SSTHWIC12
- ( - )	6日目	SSTHWIC15
- ( - )	6日目	SSTHWIC16
- ( - )	6日目	SSTHWIC20
- ( - )	6日目	SSTHWIC25
- ( - )	6日目	SSTHWIC30
- ( - )	6日目	SSTHWIR8
- ( - )	6日目	SSTHWIR8M
- ( - )	6日目	SSTHWIR10
- ( - )	6日目	SSTHWIR12
- ( - )	6日目	SSTHWIR15
- ( - )	6日目	SSTHWIR16
- ( - )	6日目	SSTHWIR20
- ( - )	6日目	SSTHWIR25
- ( - )	6日目	SSTHWIR30
- ( - )	3日目	STHWIC8
- ( - )	3日目	STHWIC8M
- ( - )	3日目	STHWIC10
- ( - )	3日目	STHWIC12
- ( - )	3日目	STHWIC15
- ( - )	3日目	STHWIC16
- ( - )	3日目	STHWIC20
- ( - )	3日目	STHWIC25
- ( - )	3日目	STHWIC30
- ( - )	8日目	STHWIC35
- ( - )	3日目	STHWIC40
- ( - )	8日目	STHWIC50
- ( - )	3日目	STHWIR8
- ( - )	3日目	STHWIR10
- ( - )	3日目	STHWIR12
- ( - )	3日目	STHWIR15
- ( - )	3日目	STHWIR16
- ( - )	3日目	STHWIR20
- ( - )	3日目	STHWIR25
- ( - )	3日目	STHWIR30
- ( - )	8日目	STHWIR35
- ( - )	3日目	STHWIR40
- ( - )	8日目	STHWIR50
- ( - )	6日目	SSTHWIC8
- ( - )	6日目	SSTHWIC8M
- ( - )	6日目	SSTHWIC10
- ( - )	6日目	SSTHWIC12
- ( - )	6日目	SSTHWIC15
- ( - )	6日目	SSTHWIC16
- ( - )	6日目	SSTHWIC20
- ( - )	6日目	SSTHWIC25
- ( - )	6日目	SSTHWIC30
- ( - )	6日目	SSTHWIR8
- ( - )	6日目	SSTHWIR8M
- ( - )	6日目	SSTHWIR10
- ( - )	6日目	SSTHWIR12
- ( - )	6日目	SSTHWIR15
- ( - )	6日目	SSTHWIR16
- ( - )	6日目	SSTHWIR20
- ( - )	6日目	SSTHWIR25
- ( - )	6日目	SSTHWIR30
- ( - )	8日目	SSTHWIC8

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・組立時の位置決めが容易となるスリットインロータイプです。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

D	￥基準単価
	丸フランジ					二面フランジ
	SL-SSTHWIR	SH-SSTHWIR	SHD-SSTHWIR	SL-STHWIR	SH-STHWIR	SL-SSTHWIC	SH-SSTHWIC	SHD-SSTHWIC	SL-STHWIC	SH-STHWIC
8	3,420	4,020	4,380	3,140	3,740	3,700	4,300	4,660	3,270	3,870
8M	3,420	4,020	4,380	－	－	3,700	4,300	4,660	3,270	3,870
10	4,070	4,670	5,030	3,450	4,050	4,330	4,930	5,290	3,570	4,170
12	4,500	5,100	5,460	3,670	4,270	4,730	5,330	5,690	3,850	4,450
15	5,190	5,790	6,150	4,190	4,790	5,490	6,090	6,450	4,430	5,030
16	5,200	5,800	6,160	4,200	4,800	5,510	6,110	6,470	4,440	5,040
20	6,140	6,740	7,100	4,550	5,150	6,480	7,080	7,440	4,770	5,370
25	7,020	7,620	7,980	4,900	5,500	7,520	8,120	8,480	5,160	5,760
30	8,420	9,020	9,380	5,650	6,250	8,880	9,480	9,840	5,960	6,560
35	－	－	－	6,710	7,310	－	－	－	6,830	7,430
40	－	－	－	8,340	8,940	－	－	－	9,290	9,890
50	－	－	－	14,770	15,370	－	－	－	15,770	16,370

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUS304

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜24	25〜29	30〜50	51～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦S45C相当

数量区分	標準対応		個別対応
	小口		大口
数　量	1〜19	20〜24	25～
値引率	基準単価	5%	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

◦S45C相当

日目出荷

[ NG ]ストーク適用不可

◦SUS304

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

・インローの使用方法
取付プレート側に精度穴（H₇）を加工し、シャフトホルダの
インロー部を利用して位置決めする方法。
こちらのインロータイプも参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】シャフトホルダ　ブラケット型　スリット　インロータイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】シャフトホルダ　ブラケット型　スリット　インロータイプ	【クリーン洗浄品】シャフトホルダ　ブラケット型　インロータイプ	【クリーン洗浄品】シャフトホルダブラケット型ホールド部肉厚インロータイプ	【クリーン洗浄品】シャフトホルダ　-ブラケット型スリットタイプ-　-スタンダードタイプ-	【クリーン洗浄品】シャフトホルダ　ブラケット型　セパレート	【クリーン洗浄品】シャフトホルダ　-ブラケット型スリットタイプ-　-ガイドロングタイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	6日目〜	3日目〜	3日目〜	3日目〜
形状	フランジ形	フランジ形	フランジ形	フランジ形	フランジ形	フランジ形
シャフトの締結方法	スリット	止めねじ	止めねじ	スリット	セパレート	スリット
タイプ	機械加工品	機械加工品	機械加工品	機械加工品	機械加工品	機械加工品
フランジ形種類	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	ガイドロング
厚さ	スタンダード	スタンダード	肉厚	スタンダード	スタンダード	スタンダード
