【エコノミーシリーズ】 RoHS対応 シャフトホルダ ブラケット型スリットタイプ ガイドロングタイプ
- 通常単価(税別)
- 2,190円～3,870円
- 税込単価
- 2,409円～4,257円
通常出荷日：在庫品1日目当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

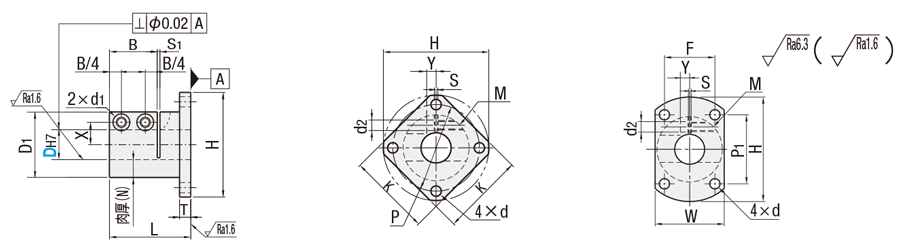

外形図・規格表
外形図
■角フランジEーATHWSBL ■二面フランジ
EーATHWCBL
基本仕様
・ガイドロングタイプ
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | |
| 角フランジ | 二面フランジ | |||
| EーATHWSBL | EーATHWCBL | アルミ合金 | 白アルマイト | 六角穴付ボルト 2本(ステンレス) |
規格表
| 注文例 | 型式（(1)Type·(2)D） |
| E-ATHWSBL12 |
・ガイドロングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D₁ | H | 肉厚 (N) | L | T | B | S₁ | X | P | K | W | P₁ | F | S | Y | d₁ | d₂ | d | M | 付属ボルト M×長さ | ￥基準単価 | |||||
| 角フランジ | 二面フランジ | |||||||||||||||||||||||||
| Type | DH7 | EーATHWSBL | E－ATHWCBL | |||||||||||||||||||||||
| 角フランジ EーATHWSBL 二面フランジ EーATHWCBL | 12 | ＋0.018 0 | 32 | 52 | 10 | 33 | 6 | 20 | 1.5 | ±0.2 | 11 | 42 | 40 | 34 | 35 | 25 | 1.5 | ±0.2 | 4 | 9 | 5.6 | 4.5 | M5 | M5 ×12 | 2,280 | 2,190 |
| 16 | 35 | 56 | 9.5 | 45 | 24 | 12 | 46 | 44 | 37 | 37 | 27 | 5 | 5.5 | 2,660 | 2,580 | |||||||||||
| 20 | ＋0.021 0 | 40 | 64 | 10 | 48 | 8 | 2 | 14 | 52 | 50 | 42 | 43 | 30 | 6 | 6.6 | M5×16 | 3,030 | 2,940 | ||||||||
| 25 | 45 | 69 | 57 | 30 | 17 | 57 | 54 | 47 | 46 | 34 | 3,420 | 3,330 | ||||||||||||||
| 30 | 55 | 79 | 12.5 | 60 | 10 | 20 | 67 | 60 | 57 | 50 | 45 | 10 | 12 | 6.6 | M6 | M6 ×20 | 3,870 | 3,780 | ||||||||
製品比較情報
■当社類似品とエコノミーシリーズの比較
| 当社類似品 STHWCBなど | エコノミーシリーズ EーATHWSBなど | ||
| フランジ形状 | 丸/角/二面 | 角/二面 | |
| 材質 | S45C相当/SUS304 | アルミ合金 | |
| 表面処理 | 四三酸化鉄被膜/無電解ニッケルメッキ | 白アルマイト | |
| 付属品 | 六角穴付ボルト/ 六角穴付ボルト(ステンレス) | 六角穴付ボルト(ステンレス) | |
| 寸法公差 | 穴径 | Ｈ7 | Ｈ7 |
| 直角度 | 0.02 | 0.02 | |
| RoHS10 | 対応 | 対応 | |
使用例
関連商品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
2,190円 ( 2,409円 ) | 在庫品1日目当日出荷可能 |
|
2,580円 ( 2,838円 ) | 在庫品1日目当日出荷可能 |
|
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
|
3,330円 ( 3,663円 ) | 在庫品1日目当日出荷可能 |
|
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
|
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
|
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
|
3,030円 ( 3,333円 ) | 在庫品1日目当日出荷可能 |
|
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
|
3,870円 ( 4,257円 ) | 在庫品1日目当日出荷可能 |
