【エコノミーシリーズ】 RoHS対応 ステンレス 異径 メス チーズ

【エコノミーシリーズ】 RoHS対応 ステンレス 異径 メス チーズ
  • 数量スライド割引
通常単価(税別)
760円～1,260円
税込単価
836円～1,386円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ねじ込み継手 ステンレス 同径 六角ニップル

ミスミ

【エコノミーシリーズ】 RoHS対応 ねじ込み継手 ステンレス 同径 六角ニップル
0
通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：9 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 メス チーズ

ミスミ

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 メス チーズ
0
通常価格(税別)： 1,150円 (税込価格：1,265円)

通常出荷日：9 日目 ～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
数量：

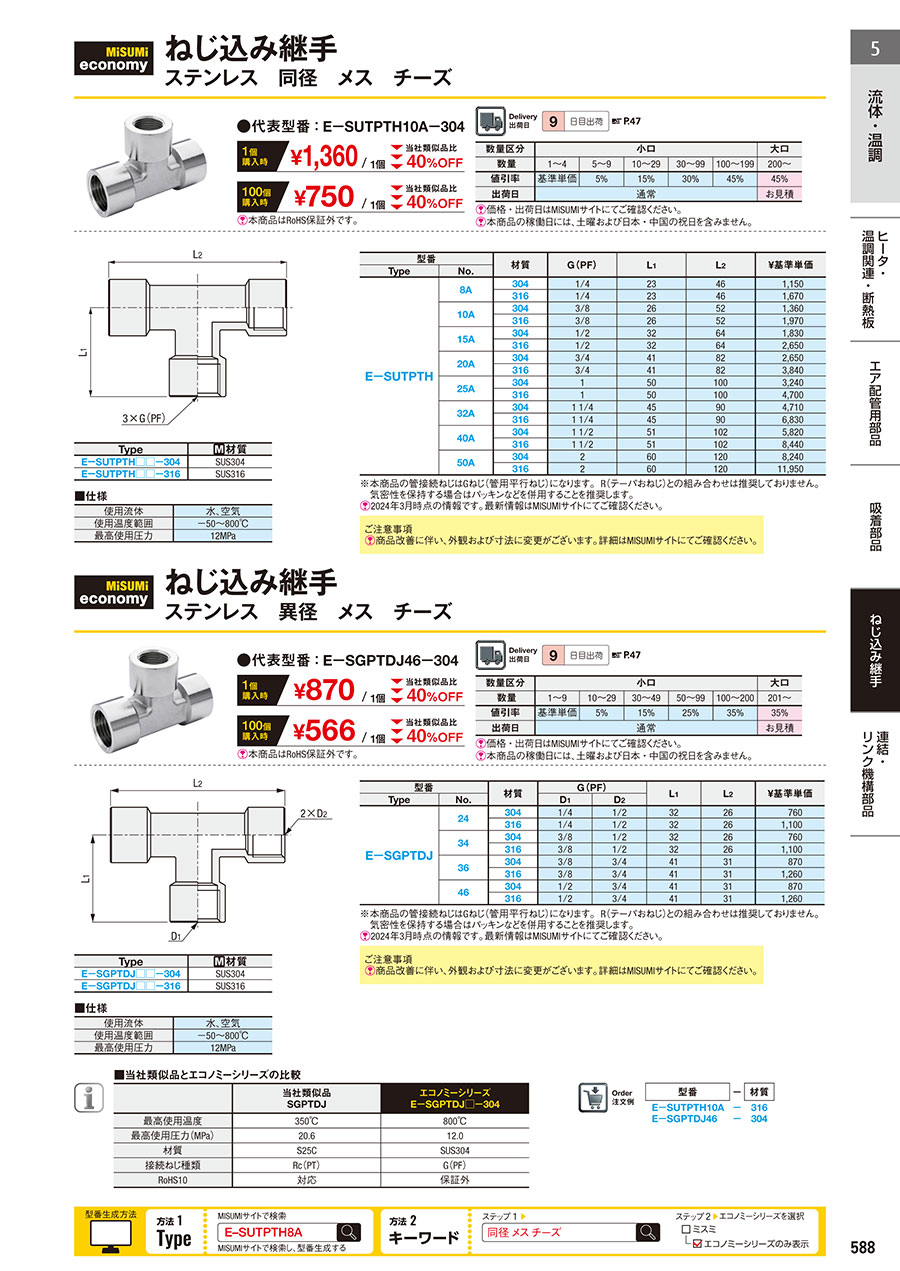

外形図・規格表

外形図
規格表
注文例型番（Type・No.）-材質
 E-SGPTDJ24-304

タイプ[ M ] 材質
E-SGPTDJ□□-304SUS304
E-SGPTDJ□□-316SUS316

■仕様
使用流体水、空気
使用温度範囲－50〜800℃
最高使用圧力12MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番材質G(PF)L1L2¥基準単価
TypeNo.D1D2
E－SGPTDJ243041/41/23226760
3161/41/232261,100
343043/81/23226760
3163/81/232261,100
363043/83/44131870
3163/83/441311,260
463041/23/44131870
3161/23/441311,260
※本商品の管接続ねじはGねじ（管用平行ねじ）になります。R（テーパおねじ）との組み合わせは推奨しておりません。
 気密性を保持する場合はパッキンなどを併用することを推奨します。

■当社類似品とエコノミーシリーズの比較
 当社類似品
SGPTDJ		エコノミーシリーズ
E-SGPTDJ□-304
最高使用温度350℃800℃
最高使用圧力（MPa）20.612.0
材質S25CSUS304
接続ねじ種類Rc（PT）G（PF）
RoHS10対応対応
関連商品
【エコノミーシリーズ】 テーパスクリュー
浮きプラグ　パック品　ステンレス		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　ソケット		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　エルボ


型番リスト

表示件数
  • 1
    • 型番
    E-SGPTDJ24-304
    E-SGPTDJ24-316
    E-SGPTDJ34-304
    E-SGPTDJ34-316
    E-SGPTDJ36-304
    E-SGPTDJ36-316
    E-SGPTDJ46-304
    E-SGPTDJ46-316

    ねじの呼び1

    ねじの呼び2（異径または異種ねじの場合）

    材質

    		RoHS?最小発注数量
    1/4B(8A)
    1/2B(15A)
    [ステンレス] SUS304
    10
    5個
    1/4B(8A)
    1/2B(15A)
    [ステンレス] SUS316
    10
    1個
    3/8B(10A)
    1/2B(15A)
    [ステンレス] SUS304
    10
    1個
    3/8B(10A)
    1/2B(15A)
    [ステンレス] SUS316
    10
    1個
    3/8B(10A)
    3/4B(20A)
    [ステンレス] SUS304
    10
    1個
    3/8B(10A)
    3/4B(20A)
    [ステンレス] SUS316
    10
    1個
    1/2B(15A)
    3/4B(20A)
    [ステンレス] SUS304
    10
    1個
    1/2B(15A)
    3/4B(20A)
    [ステンレス] SUS316
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    760円
    ( 836円 )
    9日目
    1,100円
    ( 1,210円 )
    9日目
    760円
    ( 836円 )
    9日目
    1,100円
    ( 1,210円 )
    9日目〜
    870円
    ( 957円 )
    9日目
    1,260円
    ( 1,386円 )
    9日目〜
    870円
    ( 957円 )
    9日目
    1,260円
    ( 1,386円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
