【エコノミーシリーズ】 RoHS対応 ステンレス 同径 エルボ

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 エルボ
  • 数量スライド割引
通常単価(税別)
860円～12,820円
税込単価
946円～14,102円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ねじ込み継手 ステンレス 同径 六角ニップル

ミスミ

【エコノミーシリーズ】 RoHS対応 ねじ込み継手 ステンレス 同径 六角ニップル
0
通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：9 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 ソケット

ミスミ

【エコノミーシリーズ】 RoHS対応 ステンレス 同径 ソケット
0
通常価格(税別)： 490円 (税込価格：539円)

通常出荷日：9 日目 ～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が18型番あります。
数量：

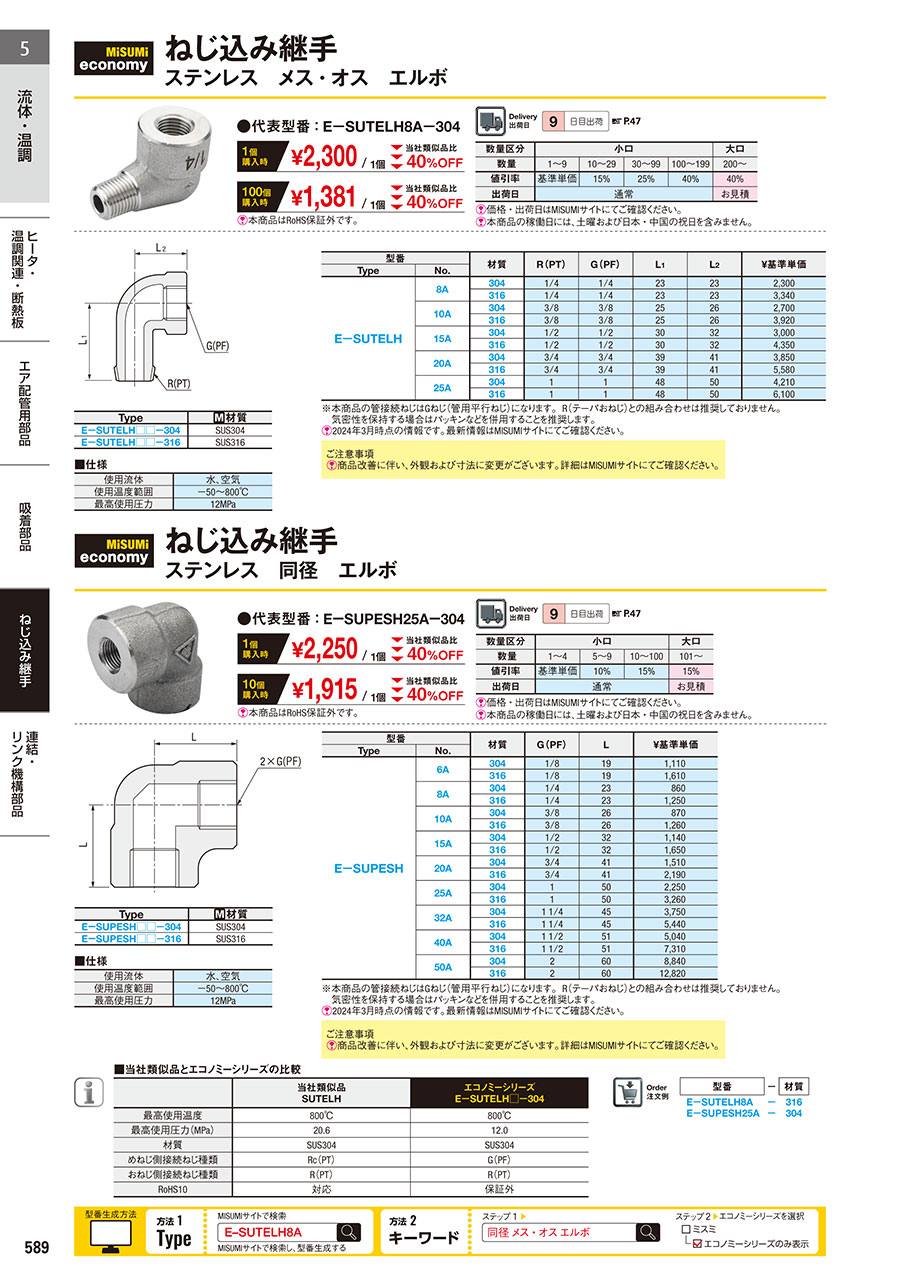

外形図・規格表

外形図
規格表
注文例型番（Type・No.）-材質
 E-SUPESH6A-304

タイプ[ M ] 材質
E-SUPESH□□-304SUS304
E-SUPESH□□-316SUS316

■仕様
使用流体水、空気
使用温度範囲－50～800℃
最高使用圧力12MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番材質G(PF)L¥基準単価
TypeNo.
E－SUPESH6A3041/8191,110
3161/8191,610
8A3041/423860
3161/4231,250
10A3043/826870
3163/8261,260
15A3041/2321,140
3161/2321,650
20A3043/4411,510
3163/4412,190
25A3041502,250
3161503,260
32A3041 1/4453,750
3161 1/4455,440
40A3041 1/2515,040
3161 1/2517,310
50A3042608,840
31626012,820
※本商品の管接続ねじはGねじ（管用平行ねじ）になります。R（テーパおねじ）との組み合わせは推奨しておりません。
 気密性を保持する場合はパッキンなどを併用することを推奨します。

■当社類似品とエコノミーシリーズの比較
 当社類似品
SUPESH		エコノミーシリーズ
E-SUPESH□-304
最高使用温度800℃800℃
最高使用圧力（MPa）20.612.0
材質SUS304SUS304
接続ねじ種類Rc（PT）G（PF）
RoHS10対応対応
関連商品
【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　ソケット		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　エルボ		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　メス・オス　エルボ


型番リスト

表示件数
  • 1
    • 型番
    E-SUPESH6A-304
    E-SUPESH6A-316
    E-SUPESH8A-304
    E-SUPESH8A-316
    E-SUPESH10A-304
    E-SUPESH10A-316
    E-SUPESH15A-304
    E-SUPESH15A-316
    E-SUPESH20A-304
    E-SUPESH20A-316
    E-SUPESH25A-304
    E-SUPESH25A-316
    E-SUPESH32A-304
    E-SUPESH32A-316
    E-SUPESH40A-304
    E-SUPESH40A-316
    E-SUPESH50A-304
    E-SUPESH50A-316

    ねじの呼び1

    材質

    		RoHS?最小発注数量
    1/8B(6A)
    [ステンレス] SUS304
    10
    5個
    1/8B(6A)
    [ステンレス] SUS316
    10
    1個
    1/4B(8A)
    [ステンレス] SUS304
    10
    1個
    1/4B(8A)
    [ステンレス] SUS316
    10
    1個
    3/8B(10A)
    [ステンレス] SUS304
    10
    1個
    3/8B(10A)
    [ステンレス] SUS316
    10
    1個
    1/2B(15A)
    [ステンレス] SUS304
    10
    1個
    1/2B(15A)
    [ステンレス] SUS316
    10
    1個
    3/4B(20A)
    [ステンレス] SUS304
    10
    1個
    3/4B(20A)
    [ステンレス] SUS316
    10
    1個
    1B(25A)
    [ステンレス] SUS304
    10
    1個
    1B(25A)
    [ステンレス] SUS316
    10
    1個
    1 1/4B(32A)
    [ステンレス] SUS304
    10
    1個
    1 1/4B(32A)
    [ステンレス] SUS316
    10
    1個
    1 1/2B(40A)
    [ステンレス] SUS304
    10
    1個
    1 1/2B(40A)
    [ステンレス] SUS316
    10
    1個
    2B(50A)
    [ステンレス] SUS304
    10
    1個
    2B(50A)
    [ステンレス] SUS316
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,110円
    ( 1,221円 )
    9日目
    1,610円
    ( 1,771円 )
    9日目
    860円
    ( 946円 )
    9日目
    1,250円
    ( 1,375円 )
    9日目
    870円
    ( 957円 )
    9日目
    1,260円
    ( 1,386円 )
    9日目
    1,140円
    ( 1,254円 )
    9日目
    1,650円
    ( 1,815円 )
    9日目
    1,510円
    ( 1,661円 )
    9日目
    2,190円
    ( 2,409円 )
    9日目
    2,250円
    ( 2,475円 )
    9日目
    3,260円
    ( 3,586円 )
    9日目〜
    3,750円
    ( 4,125円 )
    9日目
    5,440円
    ( 5,984円 )
    9日目〜
    5,040円
    ( 5,544円 )
    9日目〜
    7,310円
    ( 8,041円 )
    9日目〜
    8,840円
    ( 9,724円 )
    9日目
    12,820円
    ( 14,102円 )
    9日目〜
  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
