【エコノミーシリーズ】 RoHS対応ステンレス異径六角ニップル

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 270円～3,710円

税込単価: 297円～4,081円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】ねじ込み継手　黄銅　異径　六角ニップル

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ねじ込み継手ステンレス同径六角ニップル

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：9 日目～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
継手
接続種類
ねじ⇔ねじ異径
接続形状
六角ニップル
ねじの種類1
R(PTおねじ)
ねじの種類2（異径または異種ねじの場合）
R(PTおねじ)
表面処理
なし
最高使用圧力区分
2.0Mpa超
最高使用圧力 (MPa)
12
使用流体
脈動水・静流水 / 空気 / 蒸気 / ガス / 薬品 / 油
使用温度範囲 (℃)
-50::800
内面樹脂ライニング
なし

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

注文例	型番（Type・No.）	-	材質
	E-STUPDJ12	-	304

タイプ				[ M ] 材質
E-STUPDJ□□-304				SUS304
E-STUPDJ□□-316				SUS316

■仕様

使用流体	水、空気
使用温度範囲	－50〜800℃
最高使用圧力	12MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		材質	R(PT)		ℓ₁	ℓ₂	L	CH (二面幅)	¥基準単価
Type	No.	材質	D₁	D₂	ℓ₁	ℓ₂	L	CH (二面幅)	¥基準単価
E－STUPDJ	12	304	1/4	1/8	12	10	30	14	270
	12	316	1/4	1/8	12	10	30	14	390
	23	304	3/8	1/4	13	12	33	19	790
	23	316	3/8	1/4	13	12	33	19	1,150
	24	304	1/2	1/4	16	12	37	22	1,230
	24	316	1/2	1/4	16	12	37	22	1,780
	34	304	1/2	3/8	16	13	38	22	1,230
	34	316	1/2	3/8	16	13	38	22	1,780
	36	304	3/4	3/8	18	13	41	27	1,480
	36	316	3/4	3/8	18	13	41	27	2,150
	46	304	3/4	1/2	18	16	44	27	1,480
	46	316	3/4	1/2	18	16	44	27	2,150
	48	304	1	1/2	22	16	49	35	2,560
	48	316	1	1/2	22	16	49	35	3,710
	68	304	1	3/4	22	18	51	35	2,560
	68	316	1	3/4	22	18	51	35	3,710

■当社類似品とエコノミーシリーズの比較

	当社類似品 STUPDJ	エコノミーシリーズ E-STUPDJ□-304
最高使用温度	800℃	800℃
最高使用圧力（MPa）	20.6	12.0
材質	SUS304	SUS304
接続ねじ種類	R（PT）	R（PT）
RoHS10	対応	対応

型番リスト

表示件数

型番

ねじの呼び1	ねじの呼び2（異径または異種ねじの場合）	材質	RoHS?	最小発注数量

1/4B(8A)	1/8B(6A)	[ステンレス] SUS304	10	5個
1/4B(8A)	1/8B(6A)	[ステンレス] SUS316	10	1個
3/8B(10A)	1/4B(8A)	[ステンレス] SUS304	10	1個
3/8B(10A)	1/4B(8A)	[ステンレス] SUS316	10	1個
1/2B(15A)	1/4B(8A)	[ステンレス] SUS304	10	1個
1/2B(15A)	1/4B(8A)	[ステンレス] SUS316	10	1個
1/2B(15A)	3/8B(10A)	[ステンレス] SUS304	10	1個
1/2B(15A)	3/8B(10A)	[ステンレス] SUS316	10	1個
3/4B(20A)	3/8B(10A)	[ステンレス] SUS304	10	1個
3/4B(20A)	3/8B(10A)	[ステンレス] SUS316	10	1個
3/4B(20A)	1/2B(15A)	[ステンレス] SUS304	10	1個
3/4B(20A)	1/2B(15A)	[ステンレス] SUS316	10	1個
1B(25A)	1/2B(15A)	[ステンレス] SUS304	10	1個
1B(25A)	1/2B(15A)	[ステンレス] SUS316	10	1個
1B(25A)	3/4B(20A)	[ステンレス] SUS304	10	1個
1B(25A)	3/4B(20A)	[ステンレス] SUS316	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

270円 ( 297円 )	9日目	STUNPS12
390円 ( 429円 )	9日目	STUNPS12
790円 ( 869円 )	9日目	STUPDJ23
1,150円 ( 1,265円 )	9日目	STUPDJ23
1,230円 ( 1,353円 )	9日目	STUPDJ24
1,780円 ( 1,958円 )	9日目	STUPDJ24
1,230円 ( 1,353円 )	9日目	STUPDJ34
1,780円 ( 1,958円 )	9日目	STUPDJ34
1,480円 ( 1,628円 )	9日目	STUPDJ36
2,150円 ( 2,365円 )	9日目	STUPDJ36
1,480円 ( 1,628円 )	9日目	STUPDJ46
2,150円 ( 2,365円 )	9日目	STUPDJ46
2,560円 ( 2,816円 )	9日目	STUPDJ48
3,710円 ( 4,081円 )	9日目	STUPDJ48
2,560円 ( 2,816円 )	9日目	STUPDJ68
3,710円 ( 4,081円 )	9日目	STUPDJ68

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

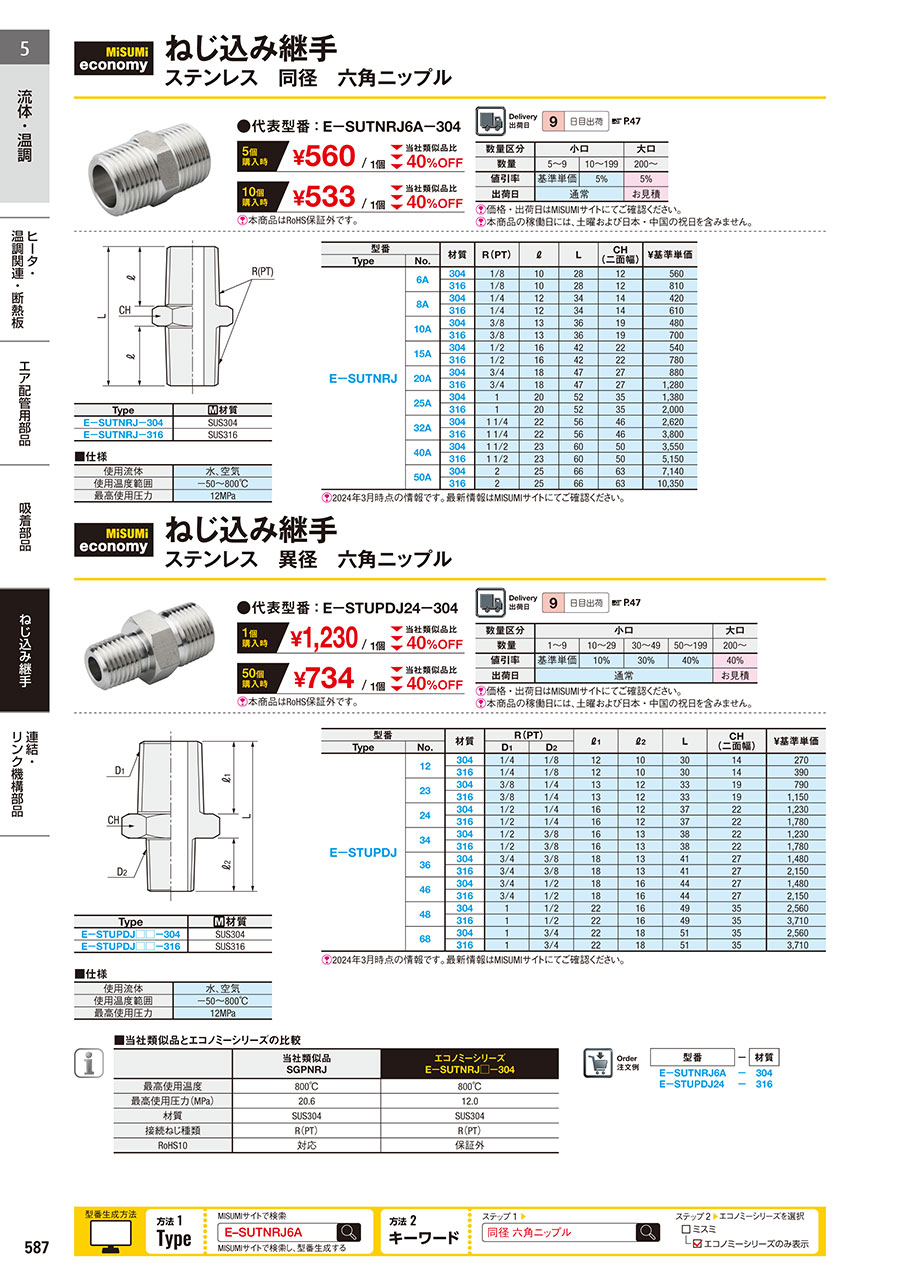

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
