【エコノミーシリーズ】 RoHS対応 ステンレス 異径 ブッシング

【エコノミーシリーズ】 RoHS対応 ステンレス 異径 ブッシング
  • 数量スライド割引
通常単価(税別)
730円～2,440円
税込単価
803円～2,684円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 ねじ込み継手　黄銅　異径　ブッシング

ミスミ

【エコノミーシリーズ】 ねじ込み継手　黄銅　異径　ブッシング
0
通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：9 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 RoHS対応 ステンレス 異径 六角ニップル

ミスミ

【エコノミーシリーズ】 RoHS対応 ステンレス 異径 六角ニップル
0
通常価格(税別)： 270円 (税込価格：297円)

通常出荷日：9 日目 ～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。
数量：

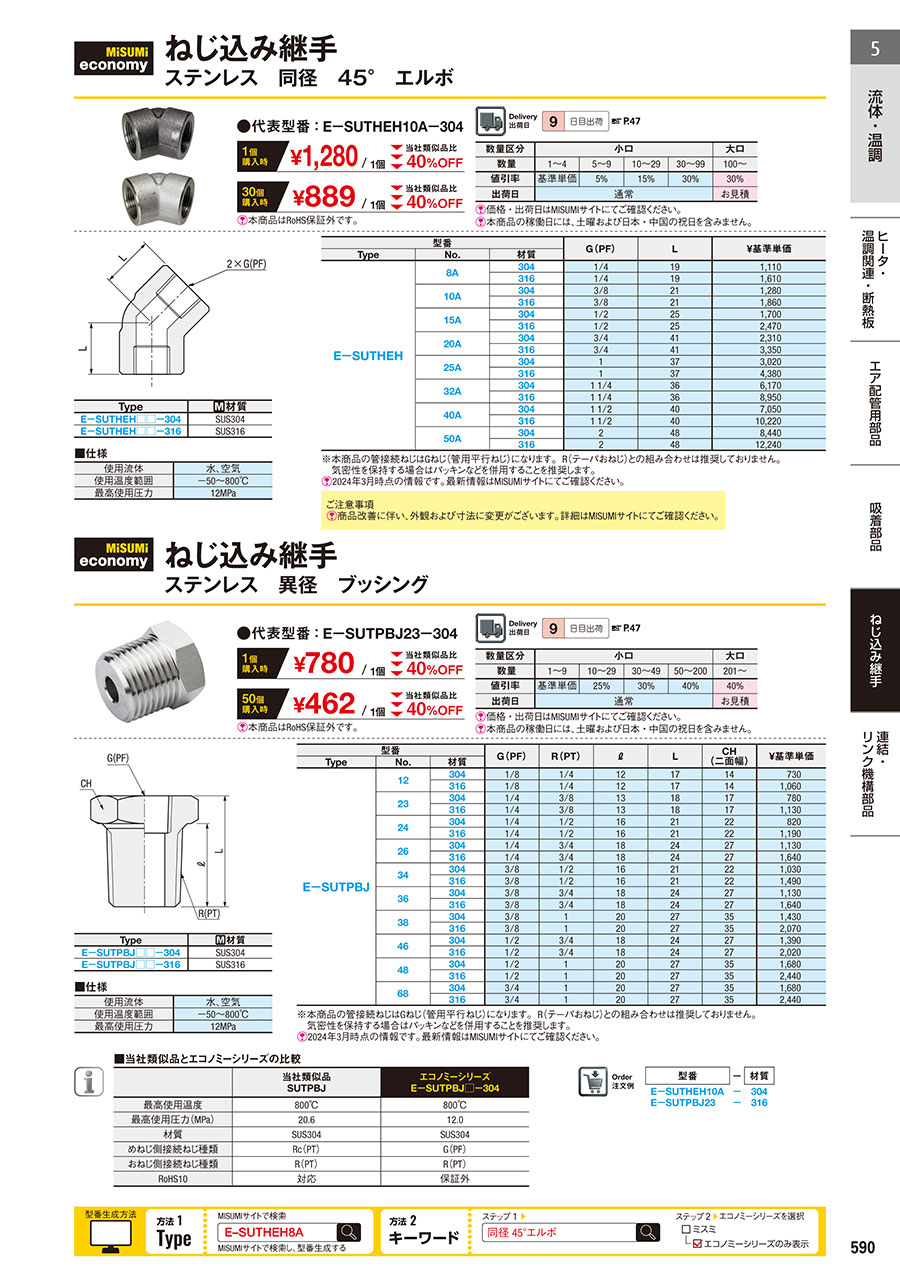

外形図・規格表

外形図
規格表
注文例型番（Type・No.）-材質
 E-SUTPBJ12-304

タイプ[ M ]  材質
E-SUTPBJ□□-304SUS304
E-SUTPBJ□□-316SUS316

■仕様
使用流体水、空気
使用温度範囲－50〜800℃
最高使用圧力12MPa

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番G(PF)R(PT)ℓLCH
(二面幅)		¥基準単価
TypeNo.材質
E－SUTPBJ123041/81/4121714730
3161/81/41217141,060
233041/43/8131817780
3161/43/81318171,130
243041/41/2162122820
3161/41/21621221,190
263041/43/41824271,130
3161/43/41824271,640
343043/81/21621221,030
3163/81/21621221,490
363043/83/41824271,130
3163/83/41824271,640
383043/812027351,430
3163/812027352,070
463041/23/41824271,390
3161/23/41824272,020
483041/212027351,680
3161/212027352,440
683043/412027351,680
3163/412027352,440
※本商品の管接続ねじはGねじ（管用平行ねじ）になります。R（テーパおねじ）との組み合わせは推奨しておりません。
 気密性を保持する場合はパッキンなどを併用することを推奨します。

■当社類似品とエコノミーシリーズの比較
 当社類似品
SUTPBJ		エコノミーシリーズ
E-SUTPBJ□-304
最高使用温度800℃800℃
最高使用圧力（MPa）20.612.0
材質SUS304SUS304
めねじ側接続ねじ種類Rc（PT）G（PF）
おねじ側接続ねじ種類R（PT）R（PT）
RoHS10対応対応
関連商品
【エコノミーシリーズ】 テーパスクリュー
浮きプラグ　パック品　ステンレス		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　ソケット		 【エコノミーシリーズ】 ねじ込み継手
ステンレス　同径　エルボ


型番リスト

表示件数
  • 1
    • 型番
    E-SUTPBJ12-304
    E-SUTPBJ12-316
    E-SUTPBJ23-304
    E-SUTPBJ23-316
    E-SUTPBJ24-304
    E-SUTPBJ24-316
    E-SUTPBJ26-304
    E-SUTPBJ26-316
    E-SUTPBJ34-304
    E-SUTPBJ34-316
    E-SUTPBJ36-304
    E-SUTPBJ36-316
    E-SUTPBJ38-304
    E-SUTPBJ38-316
    E-SUTPBJ46-304
    E-SUTPBJ46-316
    E-SUTPBJ48-304
    E-SUTPBJ48-316
    E-SUTPBJ68-304
    E-SUTPBJ68-316

    ねじの呼び1

    ねじの呼び2（異径または異種ねじの場合）

    材質

    		RoHS?最小発注数量
    1/8B(6A)
    1/4B(8A)
    [ステンレス] SUS304
    10
    5個
    1/8B(6A)
    1/4B(8A)
    [ステンレス] SUS316
    10
    1個
    1/4B(8A)
    3/8B(10A)
    [ステンレス] SUS304
    10
    1個
    1/4B(8A)
    3/8B(10A)
    [ステンレス] SUS316
    10
    1個
    1/4B(8A)
    1/2B(15A)
    [ステンレス] SUS304
    10
    1個
    1/4B(8A)
    1/2B(15A)
    [ステンレス] SUS316
    10
    1個
    1/4B(8A)
    3/4B(20A)
    [ステンレス] SUS304
    10
    1個
    1/4B(8A)
    3/4B(20A)
    [ステンレス] SUS316
    10
    1個
    3/8B(10A)
    1/2B(15A)
    [ステンレス] SUS304
    10
    1個
    3/8B(10A)
    1/2B(15A)
    [ステンレス] SUS316
    10
    1個
    3/8B(10A)
    3/4B(20A)
    [ステンレス] SUS304
    10
    1個
    3/8B(10A)
    3/4B(20A)
    [ステンレス] SUS316
    10
    1個
    3/8B(10A)
    1B(25A)
    [ステンレス] SUS304
    10
    1個
    3/8B(10A)
    1B(25A)
    [ステンレス] SUS316
    10
    1個
    1/2B(15A)
    3/4B(20A)
    [ステンレス] SUS304
    10
    1個
    1/2B(15A)
    3/4B(20A)
    [ステンレス] SUS316
    10
    1個
    1/2B(15A)
    1B(25A)
    [ステンレス] SUS304
    10
    1個
    1/2B(15A)
    1B(25A)
    [ステンレス] SUS316
    10
    1個
    3/4B(20A)
    1B(25A)
    [ステンレス] SUS304
    10
    1個
    3/4B(20A)
    1B(25A)
    [ステンレス] SUS316
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    730円
    ( 803円 )
    9日目

    SUTPBJ12

    1,060円
    ( 1,166円 )
    9日目

    SUTPBJ12

    780円
    ( 858円 )
    9日目

    SUTPBJ23

    1,130円
    ( 1,243円 )
    9日目

    SUTPBJ23

    820円
    ( 902円 )
    9日目

    SUTPBJ24

    1,190円
    ( 1,309円 )
    9日目

    SUTPBJ24

    1,130円
    ( 1,243円 )
    9日目

    SUTPBJ26

    1,640円
    ( 1,804円 )
    9日目

    SUTPBJ26

    1,030円
    ( 1,133円 )
    9日目

    SUTPBJ34

    1,490円
    ( 1,639円 )
    9日目

    SUTPBJ34

    1,130円
    ( 1,243円 )
    9日目

    SUTPBJ36

    1,640円
    ( 1,804円 )
    9日目

    SUTPBJ36

    1,430円
    ( 1,573円 )
    9日目

    SUTPBJ38

    2,070円
    ( 2,277円 )
    9日目

    SUTPBJ38

    1,390円
    ( 1,529円 )
    9日目

    SUTPBJ46

    2,020円
    ( 2,222円 )
    9日目

    SUTPBJ46

    1,680円
    ( 1,848円 )
    9日目

    SUTPBJ48

    2,440円
    ( 2,684円 )
    9日目

    SUTPBJ48

    1,680円
    ( 1,848円 )
    9日目

    SUTPBJ68

    2,440円
    ( 2,684円 )
    9日目

    SUTPBJ68

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 ステンレス 異径 ブッシングのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 RoHS対応 ステンレス 異径 ブッシング
    【エコノミーシリーズ】 ねじ込み継手　黄銅　異径　ブッシング
    【エコノミーシリーズ】 RoHS対応 ステンレス 異径 ソケット
    【エコノミーシリーズ】 RoHS対応 ステンレス 異径 六角ニップル
    【エコノミーシリーズ】 RoHS対応 ステンレス 異径 メス チーズ
    【エコノミーシリーズ】 ねじ込み継手　黄銅　異径　ソケット
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格730円-180円 -760円 -270円 -760円 -290円 -
    通常出荷日9日目〜9日目〜9日目〜9日目〜9日目〜9日目〜
    種類継手継手継手継手継手継手
    接続種類ねじ⇔ねじ異径ねじ⇔ねじ同径・異種ねじ⇔ねじ同径・異種ねじ⇔ねじ異径ねじ⇔ねじ異径ねじ⇔ねじ異径
    接続形状ブッシングブッシング・おすめすソケットソケット六角ニップルチーズソケット
    ねじの種類1G（PFめねじ）G（PFめねじ）G（PFめねじ）R(PTおねじ)G（PFめねじ）G（PFめねじ）
    ねじの種類2（異径または異種ねじの場合）R(PTおねじ)R(PTおねじ)G（PFめねじ）R(PTおねじ)G（PFめねじ）G（PFめねじ）
