治具用位置決めピン ツバ無し先端角度固定タイプ -おねじ-
- 通常単価(税別)
- -
- 税込単価
- -
溶接工程に適した治具用位置決めピンです。先端角度が固定されている商品です。
詳細情報を確認する未確定：候補が6型番あります。

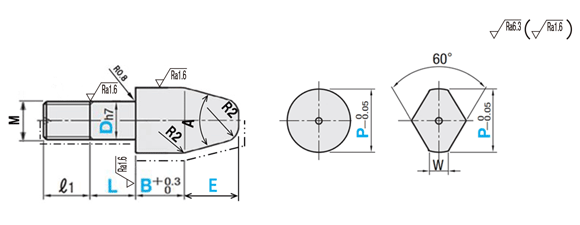

外形図・規格表
(丸)
(ダイヤ)
[ ! ]両センター穴有り
[ ! ]硬質クロムメッキ膜厚保障範囲はー・・ー・・ー部になります。
[ ! ]硬質クロムメッキ後バフ研磨しております。
[ ! ]防炭範囲はー・ー・ー部になります。
[ ! ]ダイヤ加工はP寸部の根元まで施されております。
[ ! ]ねじ部硬度はℓ部での保証となります。
[ ! ]L・B部境界より2mm程度は硬度が58HRC以下になる可能性があります。
[ ! ]E寸法はP-2Etan(A°/2)-2.8≧0.73(先端径)を満たして下さい。
参考：tan(40°/2)≒0.364
[ ! ]指示なき寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
| TYPE | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 |
| （丸） R-HMNLPA （ダイヤ） R-HMNLPD | SCM415 | 硬質クロムメッキ 10μm以上 | 浸炭焼入れ 58HRC～ （ねじ部硬度 20～45HRC） |
規格表
| 型式 | − | P | B | L | E | |||
| R-HMNLPA8 | − | P15 | − | B23 | − | L18 | − | E12 |
| R-HMNLPD12 | − | P22 | − | B55 | − | L10 | − | E5 |
| 型式 | P 指定 0.1mm単位 | B 指定 0.5mm単位 | L 指定 1mm単位 | E 指定 0.1mm単位 | A | M(並目) | W | ℓ1 | ||
| Type | Dh7 | |||||||||
| (丸) R-HMNLPA (ダイヤ) R-HMNLPD | 8 | 0 -0.015 | 10.0～16.0 | 20.0～60.0 | 10.0～20.0 | 3.0～15.0 | 40° | 8 | 1～2 | 12 |
| 10 | 10.0～25.0 | 10 | 2～3 | 15 | ||||||
| 12 | 0 -0.018 | 15.0～25.0 | 20.0～130.0 | 10.0～30.0 | 12 | 4 | 18 | |||
追加工
| 型式 | − | P | − | B | − | L | − | E | − | (LAC) | ||
| Type | D | |||||||||||
| R−HMNLPA | 12 | − | P19.7 | − | B55 | − | L20 | − | E8 | − | LAC7 | |
| Alteration | レンチ穴追加工 |
 | |
| Code | LAC |
| φ7、もしくはφ9のレンチ穴を 追加致します 指定方法 LAC7 [ ! ]φ7の場合、P≧14.0の場合適用 φ9の場合、P≧16.0の場合適用 [ ! ]丸形状のみ適用 | |
| ¥/1Code | 300 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
溶接工程に適した治具用位置決めピンです。
先端角度が固定されている商品です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | \基準単価 | |
| R-HMNLPA | R-HMNLPD | |
| 8 | 4,980 | 5,680 |
| 10 | 5,980 | 6,680 |
| 12 | 6,580 | 7,280 |
納期
| 9 | 日目発送 |
硬質クロム品は、ミスミ稼動日の土曜・祝日を除き9日目出荷。
土曜・祝日のご注文は翌営業日扱いとなります。
平日12時以降のご注文は翌営業日扱いとなります。
土曜・祝日のご注文は翌営業日扱いとなります。
平日12時以降のご注文は翌営業日扱いとなります。
