治具用位置決めピンツバ付きタイプ先端形状テーパ

通常単価(税別): -

税込単価: -

通常出荷日：9日目

溶接工程に適した治具用位置決めピンです。研磨逃げ溝が無いタイプの為、薄板のワークが引っかかりません。

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

通常出荷日：2 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

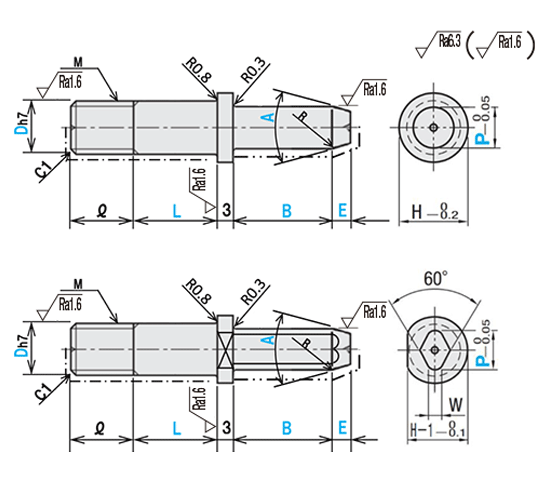

外形図・規格表

(丸)

(ダイヤ)

[ ! ]両センター穴有り
[ ! ]硬質クロムメッキ膜厚保障範囲はー・・ー・・ー部になります。
[ ! ]硬質クロムメッキ後バフ研磨しております。
[ ! ]防炭範囲はー・ー・ー部になります。
[ ! ]ダイヤ加工はP寸部の根元まで施されております。
[ ! ]E寸法はP-2Etan(A°/2)-2.8≧0.73(先端径)を満たして下さい。
　　参考：tan(30°/2)≒0.267、tan(45°/2)≒0.414、tan(60°/2)≒0.577、tan(90°/2)=1
[ ! ]ねじ部硬度はℓ部での保証となります。
[ ! ]L・B部境界より2mm程度は硬度が58HRC以下になる可能性があります。
[ ! ]P≦8の時R=1,P>8の時R=3になります。
[ ! ]指示なき寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。

TYPE		[ M ]材質	[ S ]表面処理	[ H ]硬度
丸	ダイヤ
R-HLPAA	R-HLPDA	SCM415	硬質クロムメッキ 10μm以上	浸炭焼入れ　58HRC～（ねじ部硬度　20～45HRC）

規格表

型式	−	P		B		L		A		E
R-HLPAA6	−	P6.5	−	B12	−	L18	−	A30	−	E8
R-HLPDA10L	−	P10	−	B30.5	−	L10	−	A60	−	E5

型式			P指定	B指定	L指定	A	E指定	M(並目)	ℓ	W	H
Type	Dh7		0.1mm単位	0.5mm単位	1mm単位	選択	1mm単位
	6	0 -0.012	6.0～7.9	2.0～30.0 (B≦P×4以下)	5～20	30° 45° 60° 90°	2～10	6	9	1～2	13
(丸)
R-HLPAA	8	0 -0.015	6.0～11.9					8	12	1～2
(ダイヤ)	10							10	15	1～3
R-HLPDA	8L		8.0～11.9	30.5～50.0				8	12	1～2
	10L							10	15	1～3

追加工

型式

−

(SC・MC)

Type

R−HLPAA

−

P15.0

−

B7.5

−

L15

−

A30

−

Alteration

スパナ掛加工

ねじ径変更

Code

指定方法 SC
スパナ掛を追加工します。

H	13
H₁	11

[ ! ]丸形状のみ適用

指定方法 MC8
ねじ径を変更します。

D	MC
6	-
8.8L	6
10.10L	6, 8

¥/1Code

500

200

型番リスト

表示件数

型番

R-HLPAA6-P[6-11.9/0.1]-B[2-30/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPAA8-P[6-11.9/0.1]-B[2-30/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPAA8L-P[8-11.9/0.1]-B[30.5-50/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPAA10-P[6-11.9/0.1]-B[2-30/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPAA10L-P[8-11.9/0.1]-B[30.5-50/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPDA6-P[6-11.9/0.1]-B[2-30/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPDA8-P[6-11.9/0.1]-B[2-30/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPDA8L-P[8-11.9/0.1]-B[30.5-50/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPDA10-P[6-11.9/0.1]-B[2-30/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

R-HLPDA10L-P[8-11.9/0.1]-B[30.5-50/0.5]-L[5-20/1]-A[30,45,60,90]-E[2-10/1]

導入側先端形状

取付側外径 D

(φ)

導入側外径 P

(φ)

ねじ径M

(mm)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

テーパ長さ E

(mm)

(°)

RoHS?

最小発注数量

丸	6	6 ～ 11.9	6	5 ～ 20	2 ～ 30	2 ～ 10	30 ～ 90	10	1個
丸	8	6 ～ 11.9	8	5 ～ 20	2 ～ 30	2 ～ 10	30 ～ 90	10	1個
丸	8L	8 ～ 11.9	8	5 ～ 20	30.5 ～ 50	2 ～ 10	30 ～ 90	10	1個
丸	10	6 ～ 11.9	10	5 ～ 20	2 ～ 30	2 ～ 10	30 ～ 90	10	1個
丸	10L	8 ～ 11.9	10	5 ～ 20	30.5 ～ 50	2 ～ 10	30 ～ 90	10	1個
ダイヤ	6	6 ～ 11.9	6	5 ～ 20	2 ～ 30	2 ～ 10	30 ～ 90	10	1個
ダイヤ	8	6 ～ 11.9	8	5 ～ 20	2 ～ 30	2 ～ 10	30 ～ 90	10	1個
ダイヤ	8L	8 ～ 11.9	8	5 ～ 20	30.5 ～ 50	2 ～ 10	30 ～ 90	10	1個
ダイヤ	10	6 ～ 11.9	10	5 ～ 20	2 ～ 30	2 ～ 10	30 ～ 90	10	1個
ダイヤ	10L	8 ～ 11.9	10	5 ～ 20	30.5 ～ 50	2 ～ 10	30 ～ 90	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

基本情報

溶接工程に適した治具用位置決めピンです。研磨逃げ溝が無いタイプの為、薄板のワークが引っかかりません。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
D	R-HLPAA	R-HLPDA
6	3,580	4,580
8	3,580	4,580
10	3,580	4,580
8L	3,780	4,780
10L	3,780	4,780

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数量区分	1～10	11～
値引率	基準単価	お見積り
出荷日	通常	お見積り

納期

日目発送

硬質クロム品は、ミスミ稼動日の土曜・祝日を除き9日目出荷。
土曜・祝日のご注文は翌営業日扱いとなります。
平日12時以降のご注文は翌営業日扱いとなります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
