支柱ピン-先端形状テーパ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：9日目
溶接工程に適した支柱ピンです。研磨逃げ溝が無いタイプの為、薄板のワークが引っかかりません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

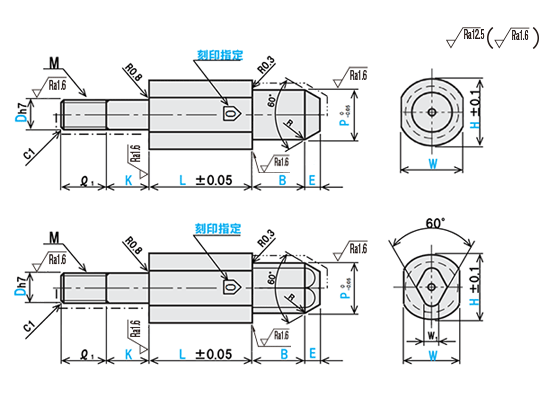

外形図・規格表
(丸)
(ダイヤ)
| [ ! ]両センター穴有り [ ! ]硬質クロムメッキ膜厚保障範囲はー・・ー・・ー・・部になります。 [ ! ]硬質クロムメッキ後 バフ研磨をしております。 [ ! ]防炭範囲はー・ー・ー・ー部になります。 [ ! ]ダイヤ加工はP寸部の根元まで施されております。 [ ! ]平面部に刻印できない場合、H寸部に刻印されます。 [ ! ]P≦8の時R=1,P>8の時R=3になります。 [ ! ]先端角度60°の場合、 E寸法はP-2Etan(60°/2)≧0.73(先端径)を満たして下さい。 参考：tan(60°/2)≒0.577 | [ ! ]ねじ部硬度はℓ1部での保証となります。 [ ! ]K・L部境界より2mm程度は硬度が58HRC以下になる可能性があります。 [ ! ]刻印不要の場合にはNを指定下さい。 | 刻印形状詳細 |
| [ ! ]指示なき寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。 | ||
| TYPE | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | |
| （丸） | （ダイヤ） | |||
| R-HASPAA | R-HASPDA | SCM415 | 硬質クロムメッキ 10μm以上 | 浸炭焼入 58HRC～ （ねじ部硬度20～45HRC） |
規格表
| 型式 | − | H | P | W | K | L | B | E | 刻印 | |||||||
| R-HASPAA8 | − | H14 | − | P7 | − | W13 | − | K12 | − | L8 | − | B5 | − | E3 | − | 0 |
| R-HASPDA12 | − | H20 | − | P15 | − | W25 | − | K12 | − | L55 | − | B20 | − | E15 | − | 1 |
| 型式 | H 指定 0.1mm単位 | P 指定 0.1mm単位 | W 指定 1mm単位 ※W＞D+2 ※W＞P+2 | K 指定 1mm単位 | L 指定 0.01mm単位 | B 指定 0.1mm単位 ※B≦P×3 | E 指定 1mm単位 | 刻印指定 1mm単位 | M（並目) | W1 | ℓ1 | ||
| Type | Dｈ7 | ||||||||||||
| (丸) R-HASPAA (ダイヤ) R-HASPDA | 8 | 0 -0.015 | 10.0～20.0 | 5.8～15.0 | 10～20 | 10～15 | 7.00～40.00 | 5.0～20.0 | 2～20 | 0～3 | 8 | 1～2 | 12 |
| N：刻印無し | |||||||||||||
| 10 | 12.0～30.0 | 6.0～15.0 | 12～30 | 10～20 | 7.00～40.00 | 10.0～30.0 | 2～20 | 0～3 | 10 | 1～3 | 15 | ||
| N：刻印無し | |||||||||||||
| 12 | 0 -0.018 | 20.0～35.0 | 13.0～25.0 | 20～35 | 10～20 | 7.00～60.00 | 10.0～25.0 | 2～20 | 0～3 | 12 | 4 | 18 | |
| N：刻印無し | |||||||||||||
| 16 | 30.0～40.0 | 13.0～25.0 | 30～40 | 15～25 | 7.00～60.00 | 10.0～25.0 | 2～20 | 0～3 | 16 | 5 | 24 | ||
| N：刻印無し | |||||||||||||
追加工
| 型式 | − | H | − | P | − | W | − | K | − | L | − | B | − | E | − | 刻印 | − | (MC・RC) | ||
| Type | D | |||||||||||||||||||
| R−HASPAA | 8 | − | H15.0 | − | P7.8 | − | W13 | − | K12 | − | L30 | − | B15 | − | E2 | − | 0 | − | RC90 | |
| Alteration | ねじ径変更 | 先端部角度変更 | ||||||||||
 |  | |||||||||||
| Code | MC | RC | ||||||||||
| 指定方法 MC ねじ径を変更します。 変更後のねじ径は下表になります。
| 指定方法 RC90 先端角度を変更します。 選択 30, 90 | |||||||||||
| ¥/1Code | 200 | 200 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
溶接工程に適した支柱ピンです。研磨逃げ溝が無いタイプの為、薄板のワークが引っかかりません。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | \基準単価 | |
| R-HASPAA | R-HASPDA | |
| 8 | 6,080 | 6,780 |
| 10 | 6,380 | 7,080 |
| 12 | 6,580 | 7,380 |
| 16 | 6,980 | 7,680 |
納期
| 9 | 日目発送 |
硬質クロム品は、ミスミ稼動日の土曜・祝日を除き9日目出荷。
土曜・祝日のご注文は翌営業日扱いとなります。
平日12時以降のご注文は翌営業日扱いとなります。
土曜・祝日のご注文は翌営業日扱いとなります。
平日12時以降のご注文は翌営業日扱いとなります。
