【エコノミーシリーズ】 アルミアクチュエータ E-MCT8シリーズ　全密閉型エアベント付

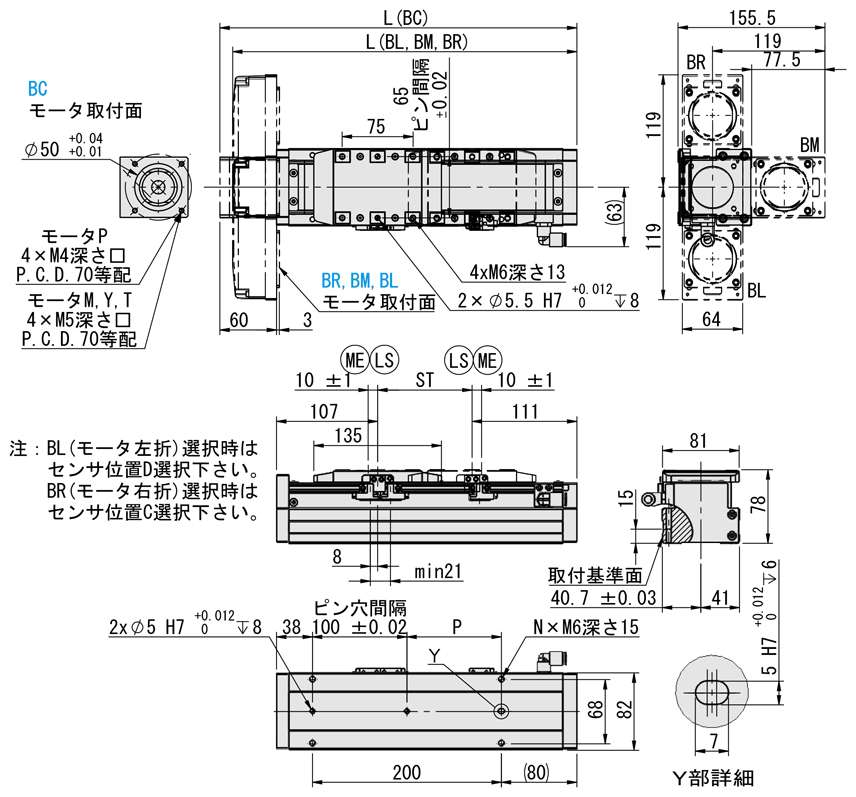

[ ! ]上記外形図のセンサ位置は、テールエンドから見た時の左側となります。
[ ! ]図の表記意味は以下の通りです。
  ME:メカエンド、LS:リミットスイッチ、ST:ストローク

構成品	本体	ガイドレール組み込み	ねじ	ナット	ステージ	カバー
[ M ] 材質	アルミ合金	軸受鋼	炭素鋼	合金鋼	アルミ合金	ステンレス
[ S ] 表面処理	アルマイト処理	-	-	-	アルマイト処理	-

[ ! ]本製品はRoHS保証外です。ご注意ください。

Type	項目	モータ取付位置	有効ストローク
			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
E-MCT8	L 全長(mm)	BC	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328	1378
		BL・BR・BM	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
	A 取付穴間隔(mm)	BC BL BR BM	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
	m ピッチ数(個)		1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
	N 取付穴数(個)		6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
	P ピン穴間隔（mm）		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
	質量(kg)		4.25	4.6	4.95	5.3	5.65	6	6.35	6.7	7.05	7.4	7.75	8.1	8.45	8.8	9.15	9.5	9.85	10.2	10.55	10.9	11.25	11.6

[ ! ]本製品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]ストロークが600mmを超えると、ボールねじが共振する場合があります。その場合は移動速度を下げてください。
[ ! ]垂直使用時はブレーキ付きモータをお選びください。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]Pは中央部にある位置決め用ピン穴間隔を示しています。

型式	リード(mm)	モータ出力(W)	最高移動速度(mm/sec)
			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
E－MCT8	5	200	250															225	200	175	150	125	100	75
	10		500															450	400	350	300	250	200	150
	20		1000															900	800	700	600	500	400	300
	5	400	250															225	200	175	150	125	100	75
	10		500															450	400	350	300	250	200	150
	20		1000															900	800	700	600	500	400	300

[ ! ]表中の値は、ボールねじの危険速度とDN値によって算出された参考値です。
[ ! ]表中の数値は各ストロークで使用できる安全な最高速度です。 ストロークが長いため、最高速度で使用するとボールねじが共振し、異音や振動等が発生する場合があります。
  移動速度を適切に下げてご使用ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■基本仕様

駆動方式		ボールねじ
ボールねじ	精度	C7
	外径(mm)	Φ16
本体幅(mm)		82
駆動電力(W)		200/400
使用環境		無塵環境

■付属品

[ A ] 付属品	付属品の名称			型番		数量
	センサ(NPN)			C-MSX674N-2M		3
	モータ接続方式	BC	カップリング(mm)	10*14(*11)モータ側	10x14モータ側	1
		BL/BR/BM	タイミングプーリ	S3M-36歯-14		1
			タイミングプーリ	S3M-36歯-10		1
			タイミングベルト	S3M-258-15		1

[ ! ]モータ接続用付属品の単品購入はできません。

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
E-MCT8	L5 L10 L20	BC	35,660	38,020	40,380	45,100	47,460	49,820	52,180	52,180	54,540	56,900	59,260	61,620	63,980	66,340	68,700	71,060	73,420	75,780	78,140	80,500	82,860	85,220
		BM	41,010	43,370	45,730	50,450	52,810	55,170	57,530	57,530	59,890	62,250	64,610	66,970	69,330	71,690	74,050	76,410	78,770	81,130	83,490	85,850	88,210	90,570
		BL
		BR

[ ! ]本製品はRoHS保証外です。ご注意ください。

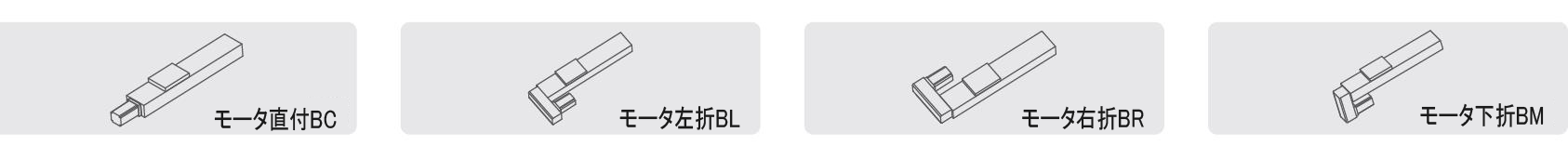

■モータ取付方法
・モータ直付
　１、カップリングカバーを外します。
　２．モータ側のカップリングねじを緩めます。
　　（カップリングがない場合は、カップリングカバーを取り外した後にカップリングを取り付けてください。）
　３、モータとテーブルを結合し、モータを固定する際にはモータの配線位置に注意してください。
　４、モータねじを取り付けてください。
　５、カップリングを締め付けてください。
　６、カップリングカバーを取付後、組立完了です。

・モータ折り返しの取付方法はこちらをご確認ください。

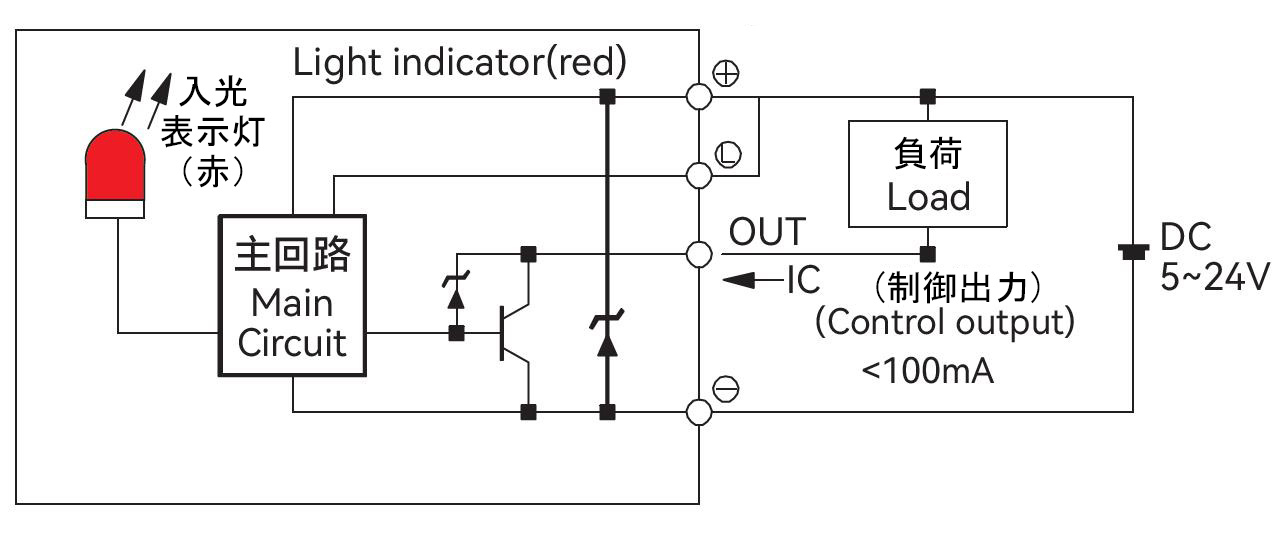

■誘導センサ配線図

■モータ取付穴

P20/40 パナソニック200W/400W	M20/40 三菱200W/400W Y20/40 安川200W/400W T20/40 デルタ200W/400W
200Wモータ軸径: φ11mm 400Wモータ軸径: φ14mm	モータ軸径: φ14mm
