【エコノミーシリーズ】 アルミアクチュエータ E-MCT12シリーズ　全密閉型エアベント付

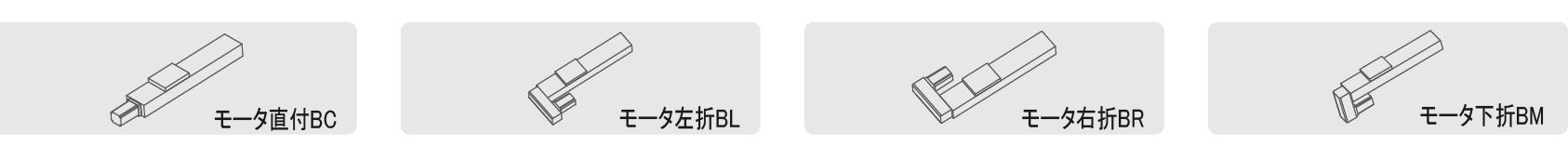

■モータ取付位置



[ ! ]上記外形図のセンサ位置は、テールエンドから見た時の左側となります。
[ ! ]図の表記意味は以下の通りです。
  ME:メカエンド、LS:リミットスイッチ、ST:ストローク

構成品	本体	ガイドレール組み込み	ねじ	ナット	ステージ	カバー
[ M ] 材質	アルミ合金	軸受鋼	炭素鋼	合金鋼	アルミ合金	ステンレス
[ S ] 表面処理	アルマイト処理	-	-	-	アルマイト処理	-

[ ! ]本製品はRoHS保証外です。ご注意ください。

Type	項目	モータ取付位置	有効ストローク
			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
E-MCT12	L 全長(mm)	BC	344	394	444	494	544	594	644	694	744	794	844	894	944	994	1044	1094	1144	1194	1244	1294	1344	1394	1444	1494
		BL・BR・BM	331.5	381.5	431.5	481.5	531.5	581.5	631.5	681.5	731.5	781.5	831.5	881.5	931.5	981.5	1031.5	1081.5	1131.5	1181.5	1231.5	1281.5	1331.5	1381.5	1431.5	1481.5
	A 取付穴間隔(mm)	BC BL BR BM	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
	m ピッチ数(個)		1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13
	N 取付穴数(個)		6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30
	P ピン穴間隔（mm）		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
	質量(kg)		5.35	5.7	6.05	6.4	6.75	7.1	7.45	7.8	8.15	8.5	8.85	9.2	9.55	9.9	10.25	10.6	10.95	11.3	11.65	12	12.35	12.7	13.05	13.4

[ ! ]本製品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]ストロークが600mmを超えると、ボールねじが共振する場合があります。その場合は移動速度を下げてください。
[ ! ]垂直使用時はブレーキ付きモータをお選びください。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]Pは中央部にある位置決め用ピン穴間隔を示しています。

型式	リード(mm)	モータ出力(W)	最高移動速度(mm/sec)
			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
E－MCT12	5	400	250																225	200	175	167	158	150	133	125
	10		500																450	400	350	333	317	300	267	250
	20		1000																900	800	700	667	633	600	533	500

[ ! ]表中の値は、ボールねじの危険速度とDN値によって算出された参考値です。
[ ! ]表中の数値は各ストロークで使用できる安全な最高速度です。 ストロークが長いため、最高速度で使用するとボールねじが共振し、異音や振動等が発生する場合があります。
  移動速度を適切に下げてご使用ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■基本仕様

駆動方式		ボールねじ
ボールねじ	精度	C7
	外径(mm)	Φ16
本体幅(mm)		120
駆動電力(W)		400W

■付属品

[ A ] 付属品	付属品の名称			型番	数量
	センサ(NPN)			C-MSX674N-2M	3
	モータ接続方式	BC	カップリング(mm)	7x8モータ側	1
		BL/BR/BM	タイミングプーリ	S3M-36歯-14	1
			タイミングプーリ	S3M-36歯-10	1
		BM	タイミングベルト	S3M-258-15	1
		BL/BR	タイミングベルト	S3M-300-15	1

[ ! ]モータ接続用付属品の単品購入はできません。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			700	750	800	850	900	950	1000	1050	1100	1150	1200
E-MCT12	L5 L10 L20	BC	79,500	80,920	82,370	83,820	85,270	86,690	88,140	89,590	91,040	92,490	93,940
		BM	86,150	87,570	89,020	90,470	91,920	93,340	94,790	96,240	97,690	99,140	100,590
		BL
		BR

[ ! ]本製品はRoHS保証外です。ご注意ください。

■モータ取付方法
・モータ直付
　１、カップリングカバーを外します。
　２．モータ側のカップリングねじを緩めます。
　　（カップリングがない場合は、カップリングカバーを取り外した後にカップリングを取り付けてください。）
　３、モータとテーブルを結合し、モータを固定する際にはモータの配線位置に注意してください。
　４、モータねじを取り付けてください。
　５、カップリングを締め付けてください。
　６、カップリングカバーを取付後、組立完了です。

・モータ折り返しの取付方法はこちらをご確認ください。

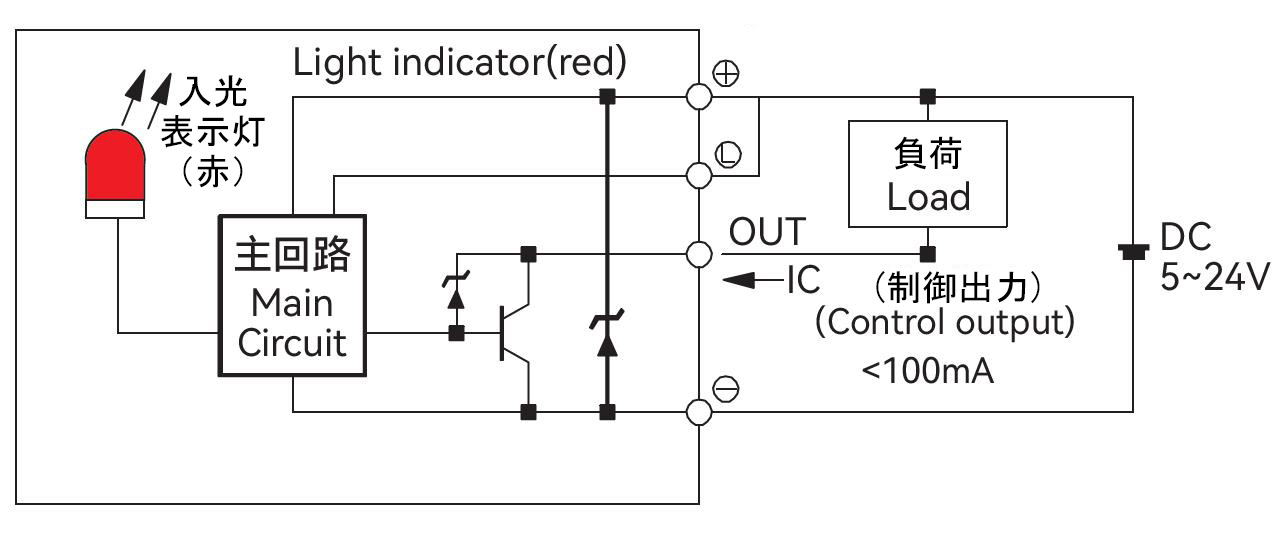

■誘導センサ配線図

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M40	ブレーキなし（水平使用）	400W	220V	HG-KR43J	MR-J4-40A
		ブレーキあり（垂直使用）			HG-KR43BJ
パナソニック	P40	ブレーキなし（水平使用）	400W	220V	MSMF042L1U2M	MADLN25SE
		ブレーキあり（垂直使用）			MSMF042L1V2M
安川	Y40	ブレーキなし（水平使用）	400W	220V	SGM7J04AFC6S	SGD7S-1R6A00A002
		ブレーキあり（垂直使用）			SGM7J04AFC6E
デルタ	T40	ブレーキなし（水平使用）	400W	220V	ECMA-C20604RS	ASD-B2-0421-B
		ブレーキあり（垂直使用）			ECMA-C20604SS

■モータ取付穴

P20/40 パナソニック200W/400W	M20/40 三菱200W/400W Y20/40 安川200W/400W T20/40 デルタ200W/400W
200Wモータ軸径: φ11mm 400Wモータ軸径: φ14mm	モータ軸径: φ14mm

使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■単軸ロボット使用環境
使用環境：常温（凍結、結露なきこと）
