【クリーン洗浄品】アングル取手　標準タイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

アングル取手　座金選択タイプ

4.3

通常価格(税別)： 578円 (税込価格：636円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】丸棒取手　寸法固定タイプ

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
標準形
面付形種類
U字形
形状
アングル
取付方法
めねじ
取付高さ【範囲選択】 (mm)
45.1～50
グリップ断面形状
丸形
グリップ太さ【範囲選択】 (mm)
10～10.9
グリップ太さ (mm)
10
許容荷重 (N)
2000
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が240型番あります。

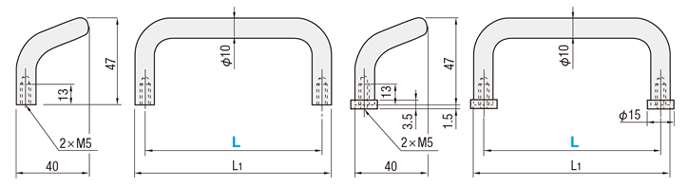

外形図・規格表
型番リスト
詳細情報

外形図・規格表

■座金なしタイプ

■座金付タイプ

[ ! ]取付ねじM5は並目です。

Type		本体材質		洗浄方法
座金なし	座金付	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-UHFNS	－	SUS304	バフ研磨	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UHFNS	SH-UHFNSZ			精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-UHFNS	SHD-UHFNSZ			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
－	SL-UHFNAZ	アルミ合金	バフ研磨	脱脂洗浄	一般環境	防錆梱包	一般環境
－	SH-UHFNAZ			精密洗浄	クラス1000	脱気2重梱包	クラス10
－	SHD-UHFNAZ			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
－	SL-UHFNEAZ		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
－	SH-UHFNEAZ		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-UHFN	SL-UHFNZ	SS400	クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UHFN	SH-UHFNZ	SS400	クロムメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	座金選択
SL-UHFNS66
SH-UHFNS100

■座金なしタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L₁	許容荷重 (N)	参考質量 (g)	SL-UHFNS			SH-UHFNS			SHD-UHFNS			SL-UHFN			SH-UHFN
型式					￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
Type	L				1～3本	4～7本	8～50本	1～3本	4～7本	8～50本	1～3本	4～7本	8～50本	1～3本	4～7本	8～50本	1～3本	4～7本	8～50本
SL-UHFNS SH-UHFNS SHD-UHFNS SL-UHFN SH-UHFN	48	58	2000	90	1,780	1,584	1,513	2,320	2,065	1,972	2,370	2,115	2,022	1,600	1,520	1,438	2,000	1,900	1,797
	66	76		100	1,800	1,602	1,530	2,350	2,092	1,998	2,400	2,142	2,048	1,630	1,549	1,466	2,030	1,929	1,825
	88	98		114	1,820	1,620	1,547	2,370	2,109	2,015	2,420	2,159	2,065	1,650	1,566	1,484	2,050	1,946	1,844
	100	110		122	1,900	1,691	1,615	2,450	2,181	2,083	2,500	2,231	2,133	1,730	1,643	1,556	2,130	2,022	1,916
	110	120		127	2,000	1,780	1,700	2,560	2,278	2,176	2,610	2,328	2,226	1,790	1,698	1,610	2,190	2,077	1,970
	120	130		134	2,030	1,807	1,726	2,580	2,296	2,193	2,630	2,346	2,243	1,820	1,729	1,638	2,220	2,109	1,998
	125	135		136	2,110	1,878	1,794	2,660	2,367	2,261	2,710	2,417	2,311	1,830	1,738	1,646	2,230	2,118	2,005
	160	170		158	2,220	1,976	1,887	2,770	2,465	2,355	2,820	2,515	2,405	2,180	2,071	1,962	2,580	2,451	2,322

[ ! ]表示数量超えはWOSにてご確認ください。

■座金付タイプ

型式		座金選択	L₁	許容荷重 (N)	参考質量 (g)	￥基準単価
Type	L	座金選択	L₁	許容荷重 (N)	参考質量 (g)	SH-UHFNSZ	SHD-UHFNSZ	SL-UHFNAZ	SH-UHFNAZ	SHD-UHFNAZ	SL-UHFNEAZ	SH-UHFNEAZ	SL-UHFNZ	SH-UHFNZ
SH-UHFNSZ SHD-UHFNSZ SL-UHFNAZ SH-UHFNAZ SHD-UHFNAZ SL-UHFNEAZ SH-UHFNEAZ SL-UHFNZ SH-UHFNZ	48	S (SUS304) G (SUM22L＋クロムメッキ) B (SUM22L 静電塗装・黒)	58	2000	90	2,320	2,560	1,740	2,140	2,380	1,490	1,890	1,660	2,060
	66		76		100	2,350	2,590	1,800	2,200	2,440	1,530	1,930	1,690	2,090
	88		98		114	2,370	2,610	1,820	2,220	2,460	1,560	1,960	1,710	2,110
	100		110		122	2,460	2,700	1,920	2,320	2,560	1,620	2,020	1,790	2,190
	110		120		127	2,580	2,820	1,930	2,330	2,570	1,740	2,140	1,850	2,250
	120		130		134	2,600	2,840	2,000	2,400	2,640	1,790	2,190	1,880	2,280
	125		135		136	2,690	2,930	2,060	2,460	2,700	1,850	2,250	1,900	2,300
	160		170		158	2,810	3,050	2,410	2,810	3,050	1,970	2,370	2,240	2,640

[ ! ]座金選択　B(SUM22L静電塗装・黒)は、本体材質SUS304、アルミ合金に適用。
[ ! ]価格表は、SUS304の座金を選択した場合の価格になります。他の座金を選択した場合の価格は、WOSでご確認ください。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程
