【エコノミーシリーズ】アルミアクチュエータ E-MGT12シリーズ　全密閉型

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】アルミアクチュエータ E-MGT8シリーズ　全密閉型

通常出荷日：19 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】アルミアクチュエータ E-MGT5シリーズ　全密閉型

通常出荷日：19 日目～

本製品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品に...

詳細情報を確認する

本体/周辺部品
本体
モータ取付姿勢
折り返し
カバー
あり
精度
並級
テーブル
ロング1個
グリース
標準
潤滑ユニット有無
なし
リテーナ有無
なし
モータ有無
なし（お客様にて組み込み）
ボールねじ軸径 (Φ)
16
駆動方式
転造ボールねじ
テーブル材質
アルミ
テーブル表面処理
アルマイト
繰返し位置決め精度（μm）
±10
ケーブル
なし

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本製品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
本製品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が12型番あります。

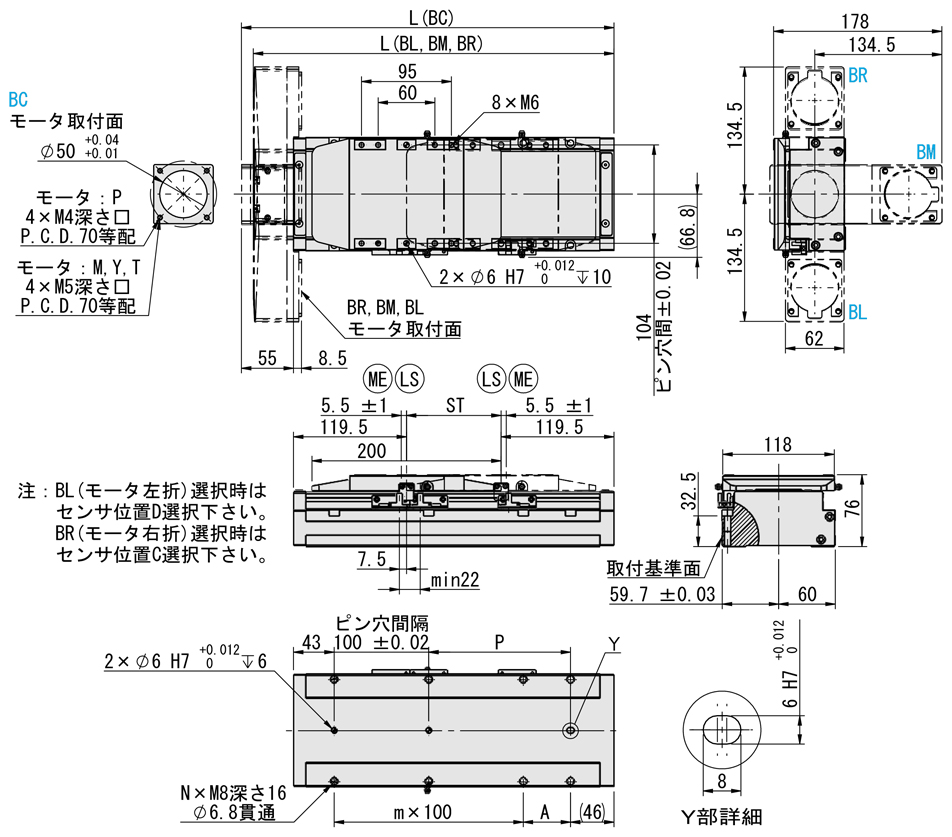

外形図
型番リスト
詳細情報

外形図

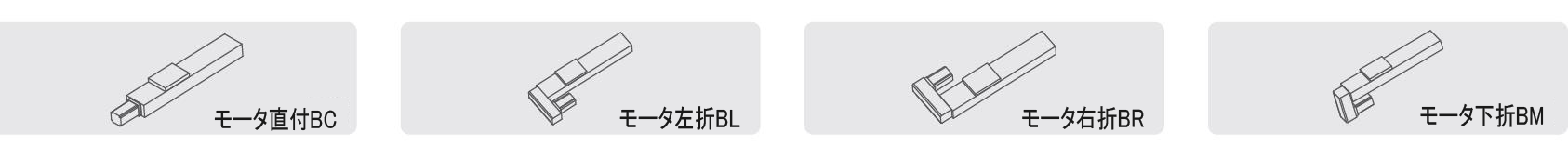

■モータ取付位置
モータの結線図

[ ! ]上記外形図のセンサ位置は、テールエンドから見た時の左側となります。
[ ! ]図の表記意味は以下の通りです。
ME:メカエンド、LS:リミットスイッチ、ST:ストローク

■材質・表面処理

構成品	本体	ガイドレール組み込み	ねじ	ナット	ステージ	カバー
[ M ] 材質	アルミ合金	軸受鋼	炭素鋼	合金鋼	アルミ合金	ステンレス
[ S ] 表面処理	アルマイト処理	-	-	-	-	-

[ ! ]本製品はRoHS保証外です。ご注意ください。

規格表

注文例	型式（Type）	−	リード	−	ストローク	−	モータ位置	−	モータブランド・出力	−	センサ位置
注文例	E-MGT12	−	L10	−	200	−	BC	−	P40	−	C

型式	リード(mm)	ストローク (指定50mm単位)	モータ取付位置	モータブランド	モータ出力	センサ位置	繰返し位置決め精度(mm)	最大可搬質量(kg)		最高速度(mm/sec)	定格推力(Ｎ)
Type								水平使用	垂直使用
E－MGT12	5	50～1200	BC (モータ直結) BL (モータ左折) BR (モータ右折) BM (モータ下折)	M (三菱) P (パナソニック) Y (安川) T (デルタ電子)	40 (400W)	C (左取付) D (右取付)	±0.01	110	33	250	1388
	10							88	22	500	694
	20							40	10	1000	347

Type	項目	モータ取付位置	有効ストローク
Type	項目	モータ取付位置	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
E-MGT12	L 全長(mm)	BC	344	394	444	494	544	594	644	694	744	794	844	894	944	994	1044	1094	1144	1194	1244	1294	1344	1394	1444	1494
	L 全長(mm)	BL・BR・BM	331.5	381.5	431.5	481.5	531.5	581.5	631.5	681.5	731.5	781.5	831.5	881.5	931.5	981.5	1031.5	1081.5	1131.5	1181.5	1231.5	1281.5	1331.5	1381.5	1431.5	1481.5
	A 取付穴間隔(mm)	BC BL BR BM	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
	m ピッチ数(個)		1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13
	N 取付穴数(個)		6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30
	P ピン穴間隔（mm）		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
	質量(kg)		5.35	5.7	6.05	6.4	6.75	7.1	7.45	7.8	8.15	8.5	8.85	9.2	9.55	9.9	10.25	10.6	10.95	11.3	11.65	12	12.35	12.7	13.05	13.4

[ ! ]本製品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]ストロークが600mmを超えると、ボールねじが共振する場合があります。その場合は移動速度を下げてください。
[ ! ]垂直使用時はブレーキ付きモータをお選びください。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]Pは中央部にある位置決め用ピン穴間隔を示しています。

■最高移動速度（mm/sec)

型番	モータ出力（W）	リード（mm）	最高移動速度(mm/sec)
型番	モータ出力（W）	リード（mm）	ストローク	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
E-MGT12	200	5	250																		225	200	175	150	125	100	75
		10	500																		450	400	350	300	250	200	150
		20	1000																		900	800	700	600	500	400	300
	400	5	250																		225	200	175	150	125	100	75
		10	500																		450	400	350	300	250	200	150
		20	1000																		900	800	700	600	500	400	300

[ ! ]表中の値は、ボールねじの危険速度とDN値によって算出された参考値です。
[ ! ]各ストロークでの最高速度がモータ回転数（3000r/min）の場合、ストロークが長いため、最高速度で使用するとボールねじが共振し、異音や振動等が発生する場合があります。
移動速度を適切に下げてご使用ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■基本仕様

駆動方式		ボールねじ
ボールねじ	精度	C7
	外径(mm)	Φ16
本体幅(mm)		120
駆動電力(W)		400W

■付属品

[ A ] 付属品	付属品の名称			型番	数量
	センサ(NPN)			C-MSX674N-2M	3
	モータ接続方式	BC	カップリング(mm)	7x8モータ側	1
		BL/BR/BM	タイミングプーリ	S3M-36歯-14	1
		BL/BR/BM	タイミングプーリ	S3M-36歯-10	1
		BM	タイミングベルト	S3M-258-15	1
		BL/BR	タイミングベルト	S3M-300-15	1

[ ! ]モータ接続用付属品の単品購入はできません。

価格表

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			50	100	150	200	250	300	350	400	450	500	550	600	650
E-MGT12	L5 L10 L20	BC	38,980	39,990	41,000	42,010	43,020	44,020	45,030	46,040	47,050	48,060	49,070	50,080	51,090
		BM	44,480	45,490	46,500	47,510	48,520	49,520	50,530	51,540	52,550	53,560	54,570	55,580	56,590
		BL
		BR

型番			￥基準単価
Type	リード	モータ位置	ストローク
			700	750	800	850	900	950	1000	1050	1100	1150	1200
E-MGT12	L5 L10 L20	BC	52,090	53,100	54,090	55,110	56,110	56,370	57,420	58,430	59,440	60,450	61,940
		BM	57,590	58,600	59,590	60,610	61,610	61,870	62,920	63,930	64,940	65,950	67,440
		BL
		BR

[ ! ]本製品はRoHS保証外です。ご注意ください。

使用方法

■モータ取付方法
・モータ直付
　１、カップリングカバーを外します。
　２．モータ側のカップリングねじを緩めます。
　　（カップリングがない場合は、カップリングカバーを取り外した後にカップリングを取り付けてください。）
　３、モータとテーブルを結合し、モータを固定する際にはモータの配線位置に注意してください。
　４、モータねじを取り付けてください。
　５、カップリングを締め付けてください。
　６、カップリングカバーを取付後、組立完了です。

・モータ折り返しの取付方法はこちらをご確認ください。

技術資料

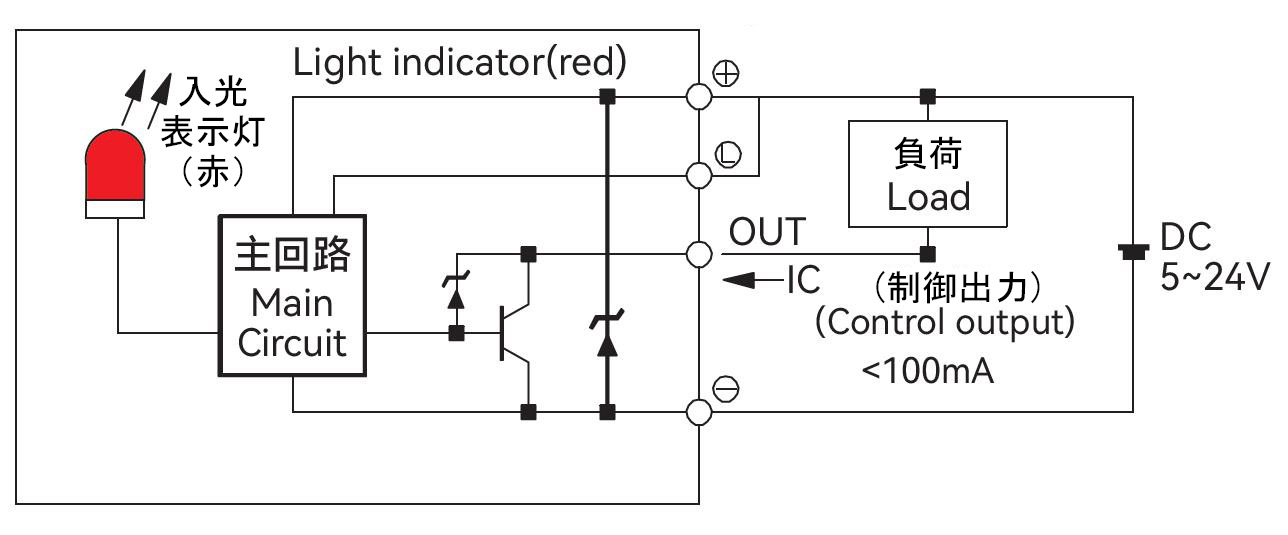

■誘導センサ配線図

■静的許容モーメント

単位（N·m）

水平取付
MY	606
MP	606
MR	1168

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M40	ブレーキなし（水平使用）	400W	220V	HG-KR43J	MR-J4-40A
		ブレーキあり（垂直使用）			HG-KR43BJ
パナソニック	P40	ブレーキなし（水平使用）	400W	220V	MSMF042L1U2M	MADLN25SE
		ブレーキあり（垂直使用）			MSMF042L1V2M
安川	Y40	ブレーキなし（水平使用）	400W	220V	SGM7J04AFC6S	SGD7S-1R6A00A002
		ブレーキあり（垂直使用）			SGM7J04AFC6E
デルタ	T40	ブレーキなし（水平使用）	400W	220V	ECMA-C20604RS	ASD-B2-0421-B
		ブレーキあり（垂直使用）			ECMA-C20604SS

■モータ取付穴

P20/40 パナソニック200W/400W	M20/40 三菱200W/400W Y20/40 安川200W/400W T20/40 デルタ200W/400W

200Wモータ軸径: φ11mm 400Wモータ軸径: φ14mm	モータ軸径: φ14mm

注意・禁止事項

使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■単軸ロボット使用環境
使用環境：常温（凍結、結露なきこと）

型番リスト

表示件数

型番

E-MGT12-L5-[50-1200/50]-[BC,BL,BM,BR]-M40-[C,D]

E-MGT12-L5-[50-1200/50]-[BC,BL,BM,BR]-P40-[C,D]

E-MGT12-L5-[50-1200/50]-[BC,BL,BM,BR]-T40-[C,D]

E-MGT12-L5-[50-1200/50]-[BC,BL,BM,BR]-Y40-[C,D]

E-MGT12-L10-[50-1200/50]-[BC,BL,BM,BR]-M40-[C,D]

E-MGT12-L10-[50-1200/50]-[BC,BL,BM,BR]-P40-[C,D]

E-MGT12-L10-[50-1200/50]-[BC,BL,BM,BR]-T40-[C,D]

E-MGT12-L10-[50-1200/50]-[BC,BL,BM,BR]-Y40-[C,D]

E-MGT12-L20-[50-1200/50]-[BC,BL,BM,BR]-M40-[C,D]

E-MGT12-L20-[50-1200/50]-[BC,BL,BM,BR]-P40-[C,D]

E-MGT12-L20-[50-1200/50]-[BC,BL,BM,BR]-T40-[C,D]

E-MGT12-L20-[50-1200/50]-[BC,BL,BM,BR]-Y40-[C,D]

リード（mm）

最高速度（mm/s）

有効ストローク

(mm)

モータ取付位置

モータブランド・出力

センサ位置

最小発注数量

5	250	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	M40	C モータ側 / D モータ反対側	1個
5	250	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	P40	C モータ側 / D モータ反対側	1個
5	250	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	T40	C モータ側 / D モータ反対側	1個
5	250	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	Y40	C モータ側 / D モータ反対側	1個
10	500	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	M40	C モータ側 / D モータ反対側	1個
10	500	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	P40	C モータ側 / D モータ反対側	1個
10	500	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	T40	C モータ側 / D モータ反対側	1個
10	500	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	Y40	C モータ側 / D モータ反対側	1個
20	1000	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	M40	C モータ側 / D モータ反対側	1個
20	1000	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	P40	C モータ側 / D モータ反対側	1個
20	1000	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	T40	C モータ側 / D モータ反対側	1個
20	1000	50 ～ 1200	BC モータ直付 / BL モータ左折 / BM モータ下折 / BR モータ右折	Y40	C モータ側 / D モータ反対側	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜

詳細情報

基本情報

基本情報

本製品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品にはNPNセンサが3つ付属しており、取り付け方向のみご選択ください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本製品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
本製品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
