【エコノミーシリーズ】アルミアクチュエータ　半密閉型ベルト駆動タイプ　E-MTB17シリーズ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB5シリーズ

通常出荷日：19 日目～

本商品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品に...

詳細情報を確認する

本体/周辺部品
本体
モータ取付姿勢
折り返し
カバー
あり
精度
並級
リード（mm）
40
呼び（高さ）
108
テーブル
ロング1個
グリース
標準
潤滑ユニット有無
なし
リテーナ有無
なし
モータ有無
なし（お客様にて組み込み）
駆動方式
ベルト
テーブル材質
アルミ
テーブル表面処理
アルマイト
繰返し位置決め精度（μm）
±40
ケーブル
なし

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
本商品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4型番あります。

外形図
型番リスト
詳細情報

外形図

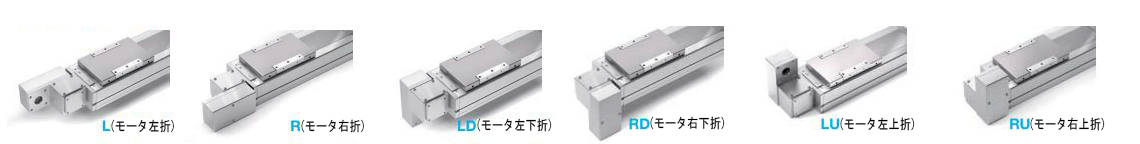

■モータ取付位置
モータの概略図

構成品	本体	ガイドレール	タイミングベルト	タイミングプーリ	ステージ	カバー
[ M ] 材質	アルミ合金	炭素鋼	ポリウレタン	S45C	アルミ合金	アルミ合金
[ S ] 表面処理	アルマイト処理	－	－	ニッケルメッキ	アルマイト処理	アルマイト処理

[ ! ]上記外形図のセンサ位置は、テールエンドから見た時の左側となります。
[ ! ]図の表記意味は以下の通りです。
ME:メカエンド、LS:リミットスイッチ、ST:ストローク
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例	型式（Type）	−	リード	−	ストローク	−	モータ位置	−	モータブランド・出力	−	センサ位置
注文例	E-MTB17	−	L40	−	800	−	L	−	P40	−	C

型式	リード(mm)	ストローク (指定50m単位)	モータ取付位置	モータブランド	モータ出力	センサ位置	繰返し位置決め精度(mm)	最大可搬質量(kg)		最高速度(mm/sec)	定格推力(Ｎ)
Type								水平使用	垂直使用
E－MTB17	40	100～750	L (モータ左折) R (モータ右折) LD (モータ左下折) RD (モータ右下折) LU (モータ左上折) RU (モータ右上折)	M (三菱) P (パナソニック) Y (安川) T (デルタ電子)	40 (400W)	C (左取付) D (右取付)	±0.04	45	－	2000	204

Type	項目	モータ取付位置	有効ストローク
Type	項目	モータ取付位置	100	150	200	250	300	350	400	450	500	550	600	650	700	750
E-MTB17	L 全長(mm)	L・R	540	590	640	690	740	790	840	890	940	990	1040	1090	1140	1190
	L 全長(mm)	LU・LD RU・RD	472.5	522.5	572.5	622.5	672.5	722.5	772.5	822.5	872.5	922.5	972.5	1022.5	1072.5	1122.5
	A 取付穴間隔(mm)	L LU LD R RU RD	100	150	200	50	100	150	200	50	100	50	200	50	100	150
	m ピッチ数(個)		1	1	1	2	2	2	2	3	3	3	3	4	4	4
	N 取付穴数(個)		6	6	6	8	8	8	8	10	10	10	10	12	12	12
	質量(kg)		13.5	14.25	15	15.75	16.5	17.25	18	18.75	19.5	20.25	21	21.75	22.5	23.25

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本商品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]本商品は垂直使用できません。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]モータ加減速設定は0.5秒。
[ ! ]最高速度は、ベルトの危険速度とDN値によって算出された参考値です。
[ ! ]最高速度は各ストロークで使用できる安全な最高速度です。標準ストローク内では安全な最高速度で使用できますが、
この速度を超えるとベルトの摩耗が加速し、ベルト切れが発生して寿命が短くなります。

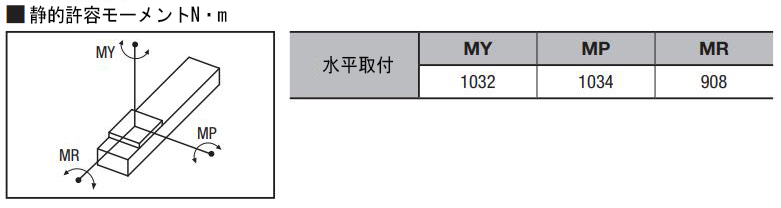

■基本仕様

駆動方式	ベルト駆動
減速機構	有
本体幅(mm)	170
高剛性リニアガイド(mm)	W20xH15
ベルト幅(mm)	30
駆動電力(W)	400

■付属品

付属品	付属品名	型番	数量
	センサ（NPN）	C-MSX672N-2M	3
	ボールねじ側タイミングプーリ	3GT-65歯（大ピッチホイール）	1
	モータ側タイミングプーリ	3GT-26歯	1
	タイミングベルト	288-3GT-25	1

[ ! ]モータ接続用付属品の単品購入はできません。

価格表

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			100	150	200	250	300	350	400	450	500	550	600	650	700	750
E-MTB17	L40	L	139,300	142,520	145,820	149,040	152,340	155,560	158,700	162,080	165,300	168,520	171,820	175,040	178,340	181,560
		LU
		LD
		R
		RD
		RU

[ ! ]本商品はRoHS保証外です。ご注意ください。

使用方法

・モータの取付方法はこちらをご確認ください。

技術資料

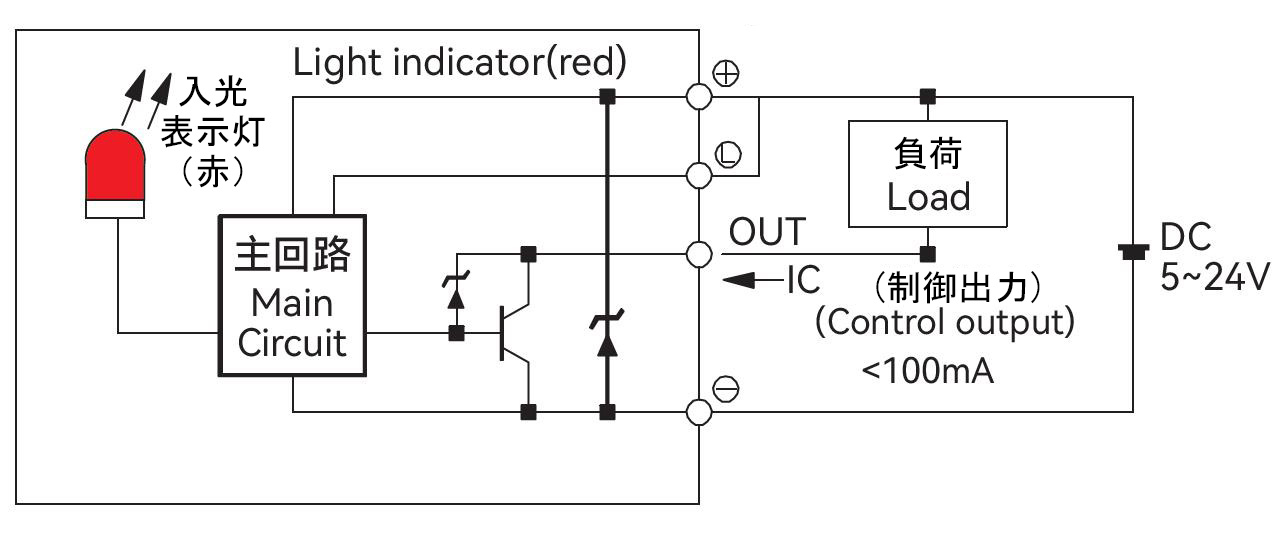

■誘導センサ配線図

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M	ブレーキなし	400W	220V	HG-KR43J	MR-J4-40A
パナソニック	P	ブレーキなし	400W	220V	MSMF042L1U2M	MADLN25SE
安川	Y	ブレーキなし	400W	220V	SGM7J-04AFC6S	SGD7S-2R8A00A002
デルタ	T	ブレーキなし	400W	220V	ECMA-C20604RS	ASD-B2-0421-B

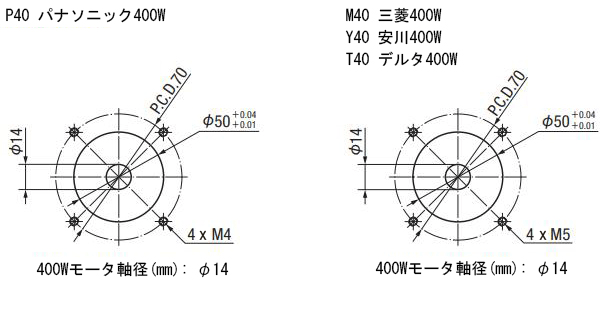

■モータ取付穴

注意・禁止事項

使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境

■単軸ロボット使用環境
使用環境：常温（凍結、結露なきこと）

型番リスト

表示件数

型番

E-MTB17-L40-[100-750/50]-[L,LD,LU,R,RD,RU]-M40-[C,D]

E-MTB17-L40-[100-750/50]-[L,LD,LU,R,RD,RU]-P40-[C,D]

E-MTB17-L40-[100-750/50]-[L,LD,LU,R,RD,RU]-T40-[C,D]

E-MTB17-L40-[100-750/50]-[L,LD,LU,R,RD,RU]-Y40-[C,D]

有効ストローク

(mm)

モータ取付位置

モータブランド・出力

センサ位置

最小発注数量

100 ～ 750	L モータ左折 / LD モータ左下折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RU モータ右上折	M40 三菱400W	C モータ側 / D モータ反対側	1個
100 ～ 750	L モータ左折 / LD モータ左下折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RU モータ右上折	P40 パナソニック400W	C モータ側 / D モータ反対側	1個
100 ～ 750	L モータ左折 / LD モータ左下折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RU モータ右上折	T40 デルタ400W	C モータ側 / D モータ反対側	1個
100 ～ 750	L モータ左折 / LD モータ左下折 / LU モータ左上折 / R モータ右折 / RD モータ右下折 / RU モータ右上折	Y40 安川400W	C モータ側 / D モータ反対側	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜
- ( - )	19日目〜

詳細情報

基本情報

基本情報

本商品は本体のみですので、モータ、ドライバ、ケーブルは別途ご購入下さい。製品にはNPNセンサが3つ付属しており、取り付け方向のみご選択ください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品にはモータ、ドライバ、ケーブルが付属しておりませんので、別途ご購入下さい。
本商品にはマイクロフォトセンサが付属しています。詳細は付属品をご確認ください。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
