【エコノミーシリーズ】 アルミアクチュエータ　半密閉型ベルト駆動タイプ　E-MTB22シリーズ

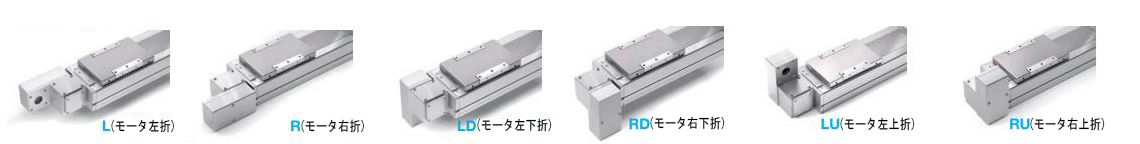

■モータ取付位置



[ ! ]上記外形図のセンサ位置は、テールエンドから見た時の左側となります。
[ ! ]図の表記意味は以下の通りです。
  ME:メカエンド、LS:リミットスイッチ、ST:ストローク

構成品	本体	ガイドレール	タイミングベルト	タイミングプーリ	ステージ	カバー
[ M ] 材質	アルミ合金	炭素鋼	ポリウレタン	S45C	アルミ合金	アルミ合金
[ S ] 表面処理	アルマイト処理	－	－	ニッケルメッキ	アルマイト処理	アルマイト処理

[ ! ]本製品はRoHS保証外です。ご注意ください。

Type	項目	モータ取付位置	有効ストローク
			100	150	200	250	300	350	400	450	500	550	600
E-MTB22	L 全長(mm)	L・R	679	729	779	829	879	929	979	1029	1079	1129	1179
		LU・LD RU・RD	587.5	637.5	687.5	737.5	787.5	837.5	887.5	937.5	987.5	1037.5	1087.5
	A 取付穴間隔(mm)	L LU LD R RU RD	100	150	200	50	100	150	200	50	100	50	200
	m ピッチ数(個)		1	1	1	2	2	2	2	3	3	3	3
	N 取付穴数(個)		6	6	6	8	8	8	8	10	10	10	10
	質量(kg)		13.5	14.25	15	15.75	16.5	17.25	18	18.75	19.5	20.25	21

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本商品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]本商品は垂直使用できません。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]モータ加減速設定は0.5秒。
[ ! ]最高速度は、ベルトの危険速度とDN値によって算出された参考値です。
[ ! ]最高速度は各ストロークで使用できる安全な最高速度です。標準ストローク内では安全な最高速度で使用できますが、
  この速度を超えるとベルトの摩耗が加速し、ベルト切れが発生して寿命が短くなります。

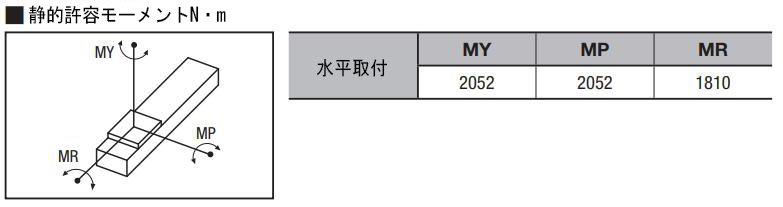

■基本仕様

駆動方式	ベルト駆動
減速機構	有
本体幅(mm)	220
高剛性リニアガイド(mm)	W23xH18
ベルト幅(mm)	50
駆動電力(W)	750

■付属品

付属品	付属品名	型番	数量
	センサ（NPN）	C-MSX672N-2M	3
	ボールねじ側タイミングプーリ	5GT-60歯（大ピッチホイール）	1
	モータ側タイミングプーリ	5GT-24歯	1
	タイミングベルト	420-3GT-25	1

[ ! ]モータ接続用付属品の単品購入はできません。

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			100	150	200	250	300	350	400	450	500	550	600
E-MTB22	L40	L	234,860	240,100	245,340	250,500	255,740	260,980	266,220	271,460	276,700	281,940	287,180
		LU
		LD
		R
		RD
		RU

[ ! ]本商品はRoHS保証外です。ご注意ください。

・モータの取付方法はこちらをご確認ください。

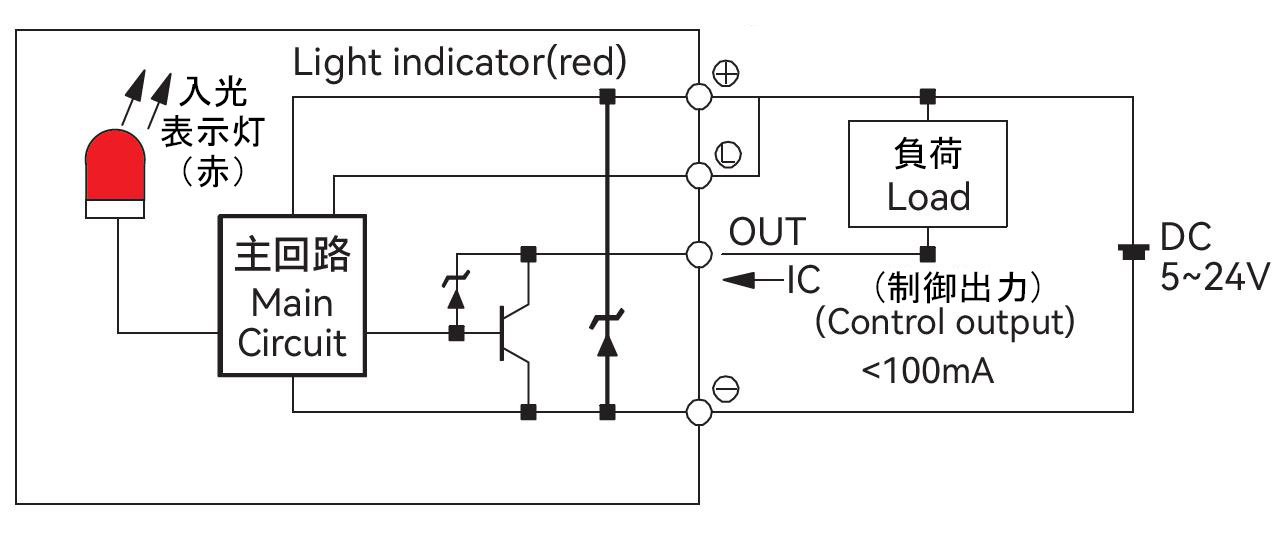

■誘導センサ配線図

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M	ブレーキなし	750W	220V	HG-KR73J	MR-J4-70A
パナソニック	P	ブレーキなし	750W	220V	MSMF082L1U2M	MADLN35SE
安川	Y	ブレーキなし	750W	220V	SGM7J-08AFC6S	SGD7S-5R5A00B202
デルタ	T	ブレーキなし	750W	220V	ECMA-C20807RS	ASD-B2-0721-B

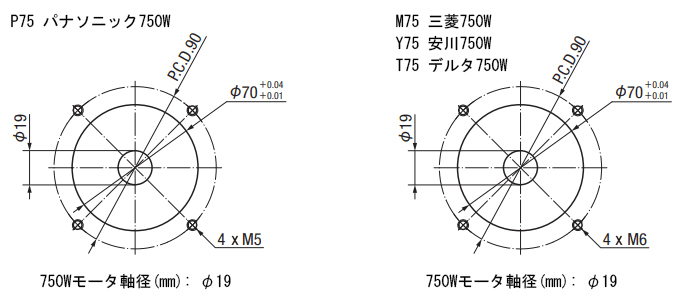

■モータ取付穴
