【エコノミーシリーズ】 アルミアクチュエータ　全密閉型ベルト駆動タイプ　E-MCB10シリーズ

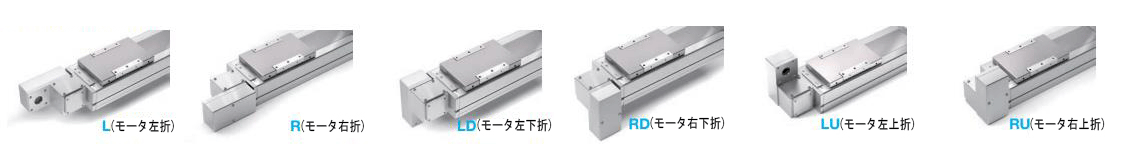

■モータ取付位置




構成品	本体	ガイドレール	タイミングベルト	タイミングプーリ	ステージ	カバー
[ M ] 材質	アルミ合金	炭素鋼	ポリウレタン	S45C	アルミ合金	アルミ合金
[ S ] 表面処理	アルマイト処理	－	－	ニッケルメッキ	アルマイト処理	アルマイト処理

[ ! ]本製品はRoHS保証外です。ご注意ください。

Type	項目	モータ取付位置	有効ストローク
			100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
E-MCB10	L 全長(mm)	L・R	497	547	597	647	697	747	797	847	897	947	997	1047	1097	1147	1197	1247
		LU・LD RU・RD	446	496	546	596	646	696	746	796	846	896	946	996	1046	1096	1146	1196
	A 取付穴間隔(mm)	L LU LD R RU RD	200	50	100	150	200	50	100	50	200	50	100	150	200	50	100	150
	m ピッチ数(個)		0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4
	N 取付穴数(個)		4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12
	質量(kg)		9.1	9.5	9.9	10.3	10.7	11.1	11.5	11.9	12.3	12.7	13.1	13.5	13.9	14.3	14.7	15.1

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本商品にはモータが付属しておりませんので、別途ご購入下さい。
[ ! ]本商品は垂直使用できません。
[ ! ]図面は概略図のため、詳細寸法はＣＡＤデータにてご確認ください。
[ ! ]モータ加減速設定は0.5秒。
[ ! ]最高速度は、ベルトの危険速度とDN値によって算出された参考値です。
[ ! ]最高速度は各ストロークで使用できる安全な最高速度です。標準ストローク内では安全な最高速度で使用できますが、
  この速度を超えるとベルトの摩耗が加速し、ベルト切れが発生して寿命が短くなります。

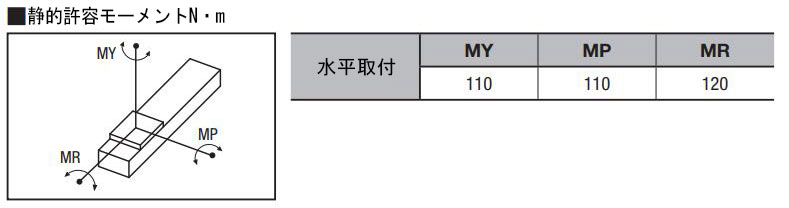

■基本仕様

駆動方式	ベルト駆動
減速機構	有
本体幅(mm)	102
高剛性リニアガイド(mm)	W20xH18
ベルト幅(mm)	15
駆動電力(W)	100
使用環境	無塵環境

■付属品

付属品	付属品名	型番	数量
	センサ(NPN)	C-MSX672N-2M	3
	ボールねじ側タイミングプーリ	3GT-50歯（大ピッチホイール）	1
	モータ側タイミングプーリ	3GT-20歯	1
	タイミングベルト	240-3GT-8	1

[ ! ]モータ接続用付属品の単品購入はできません。

・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			￥基準単価
Type	リード	モータ位置	ストローク
			100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
E-MCB10	L32	L	56,930	58,110	59,330	60,510	61,690	62,870	64,090	65,270	66,450	67,630	68,810	70,030	71,210	72,390	73,570	74,790
		LU
		LD
		R
		RD
		RU

[ ! ]本商品はRoHS保証外です。ご注意ください。

・モータ折り返しの取付方法はこちらをご確認ください。

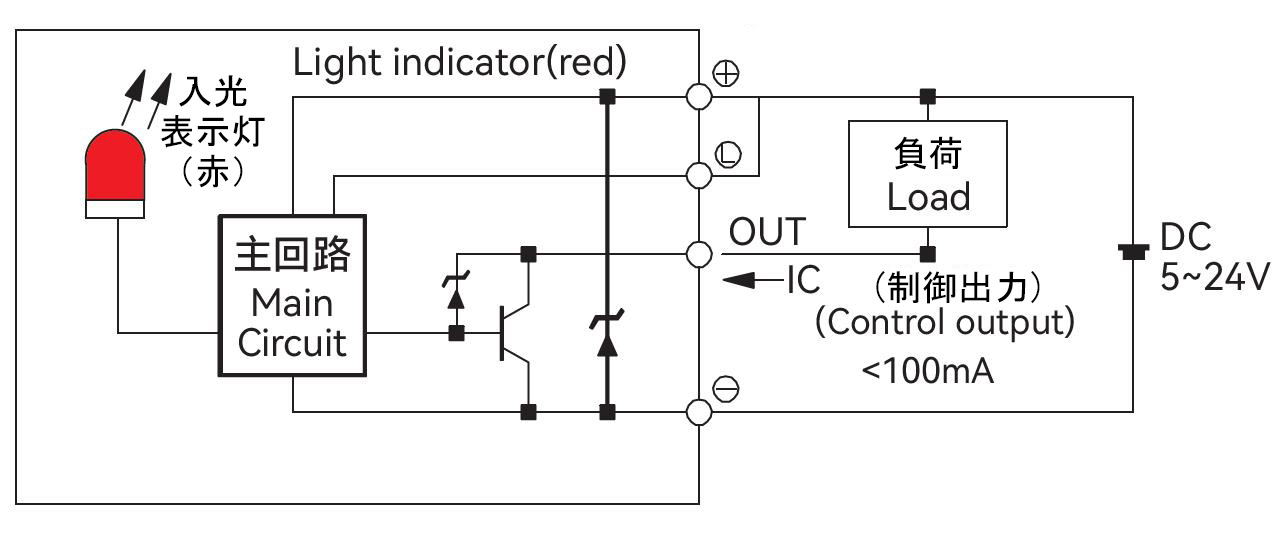

■誘導センサ配線図

■推奨組合せサーボモータ一覧表

ブランド	モータコード	ブレーキ有無	モータ出力	電源電圧	サーボモータ型番	サーボドライバ型番
三菱	M	ブレーキなし	100W	220V	HG-KR13J	MR-J4-10A
パナソニック	P	ブレーキなし	100W	220V	MSMF012L1U2M	MADLN05SE
安川	Y	ブレーキなし	100W	220V	SGM7J-01AFC6S	SGD7S-R90A00A002
デルタ	T	ブレーキなし	100W	220V	ECMA-C20401FS	ASD-B2-0121-B

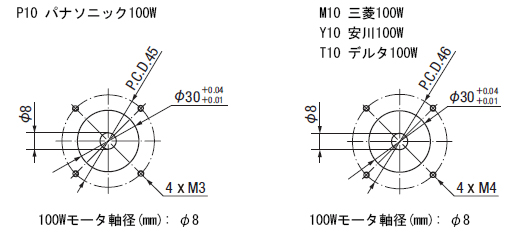

■モータ取付穴
