【エコノミーシリーズ】 ねじ込み継手 同径 オス エルボ
未確定：候補が4型番あります。

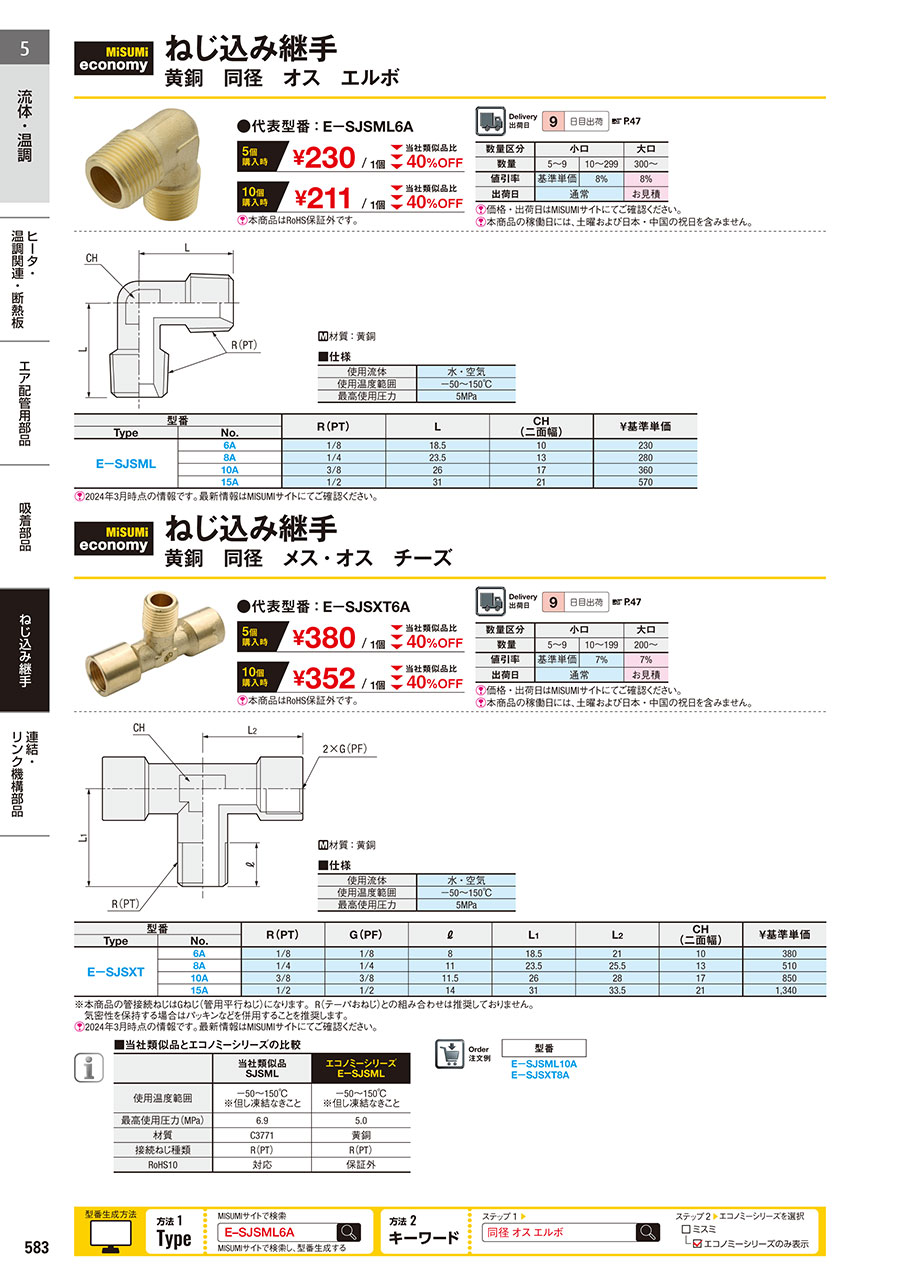

外形図・規格表
外形図
[ M ] 材質
本体 : 黄銅
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番（Type・No.） |
| E-SJSML6A |
■仕様
| 使用流体 | 水・空気 |
| 使用温度範囲 | －50～150℃ |
| 最高使用圧力 | 5MPa |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | R(PT) | L | CH (二面幅) | ￥基準単価 | |
| Type | No. | ||||
| E－SJSML | 6A | 1/8 | 18.5 | 10 | 230 |
| 8A | 1/4 | 23.5 | 13 | 280 | |
| 10A | 3/8 | 26 | 17 | 360 | |
| 15A | 1/2 | 31 | 21 | 570 | |
■当社類似品とエコノミーシリーズの比較
| 当社類似品 SJSML | エコノミーシリーズ E-SJSML | |
| 使用温度範囲 | -50～150℃ ※但し凍結なきこと | -50～150℃ ※但し凍結なきこと |
| 最高使用圧力（MPa） | 6.9 | 5.0 |
| 材質 | C3771 | 黄銅 |
| 接続ねじ種類 | R（PT） | R（PT） |
| RoHS10 | 対応 | 保証外 |
関連商品
型番リスト
表示件数
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本製品はRoHS保証外になります。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
