【エコノミーシリーズ】 ねじ込み継手 黄銅 異径 六角ニップル
未確定：候補が7型番あります。
外形図・規格表
外形図
[ M ] 材質
本体 : 黄銅
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番（Type・No.） |
| E-SJSRND12 |
■仕様
| 使用流体 | 水・空気 |
| 使用温度範囲 | －50～150℃ |
| 最高使用圧力 | 5MPa |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | R(PT) | ℓ1 | ℓ2 | L | CH (二面幅) | ￥基準単価 | ||
| Type | No. | D1 | D2 | |||||
| E－SJSRND | 12 | 1/8 | 1/4 | 8 | 11 | 23.5 | 14 | 170 |
| 13 | 1/8 | 3/8 | 8 | 11.5 | 24 | 17 | 210 | |
| 23 | 1/4 | 3/8 | 11 | 11.5 | 27.5 | 17 | 240 | |
| 24 | 1/4 | 1/2 | 11 | 14 | 31 | 22 | 310 | |
| 34 | 3/8 | 1/2 | 11.5 | 14 | 31.5 | 22 | 350 | |
| 36 | 3/8 | 3/4 | 11.5 | 16.5 | 35 | 27 | 610 | |
| 46 | 1/2 | 3/4 | 14 | 16.5 | 37.5 | 27 | 610 | |
■当社類似品とエコノミーシリーズの比較
| 当社類似品 SJSRND | エコノミーシリーズ E-SJSRND | |
| 使用温度範囲 | -50～150℃ ※但し凍結なきこと | -50～150℃ ※但し凍結なきこと |
| 最高使用圧力（MPa） | 6.9 | 5.0 |
| 材質 | C3604 | 黄銅 |
| 接続ねじ種類 | R（PT） | R（PT） |
| RoHS10 | 対応 | 保証外 |
関連商品
型番リスト
表示件数
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本製品はRoHS保証外になります。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

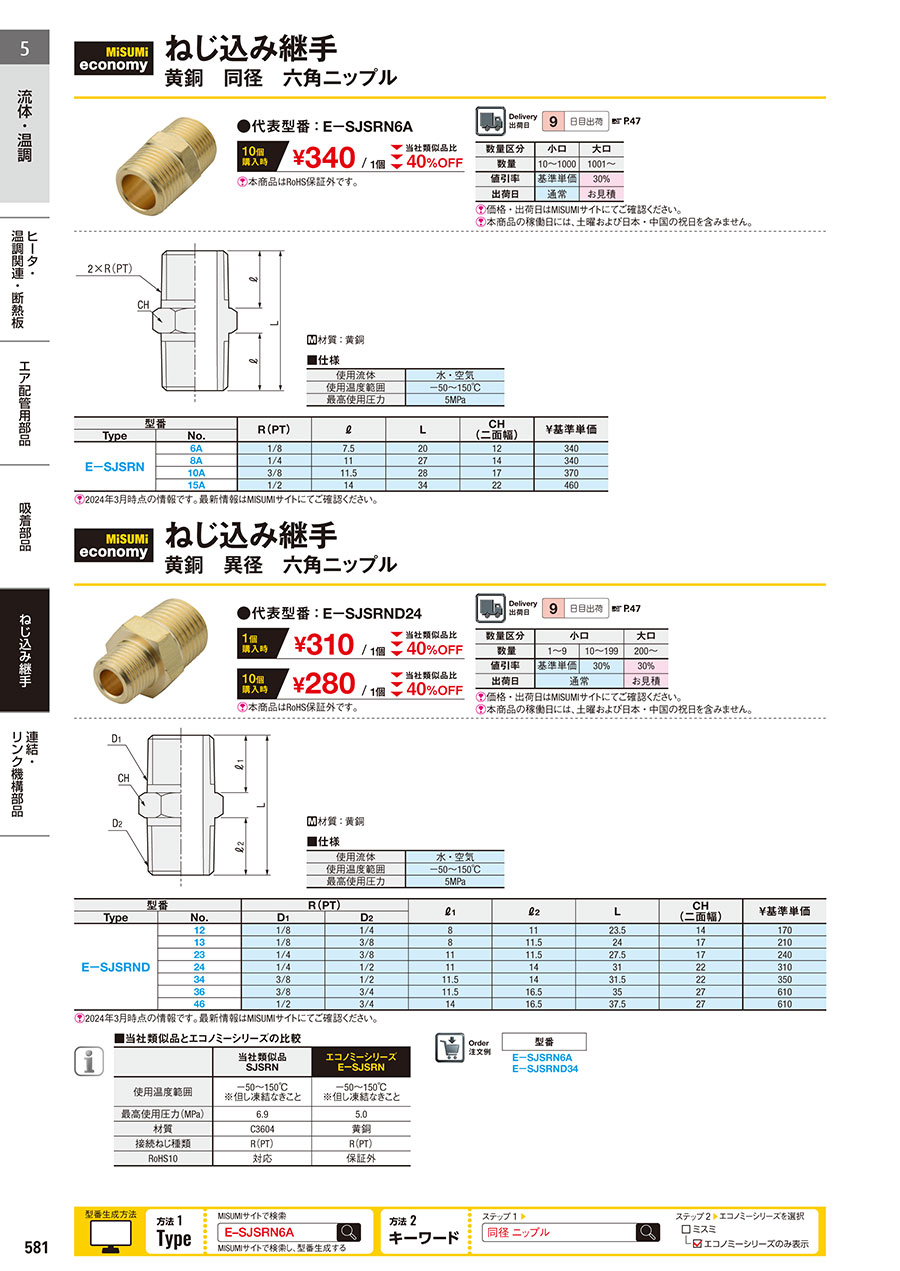

カタログ
