【エコノミーシリーズ】サポートユニット固定側低床角型

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,160円～6,330円

税込単価: 4,576円～6,963円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】サポートユニット支持側低床角型

通常価格(税別)： 1,410円 (税込価格：1,551円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】サポートユニット支持側丸型

通常価格(税別)： 1,520円 (税込価格：1,672円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
固定側低床タイプ
形状
角形タイプ
取付方法
面取付
軸受の精度
0級
表面処理
四三酸化鉄皮膜
材質
S45C
SET品
固定側単品

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が7型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

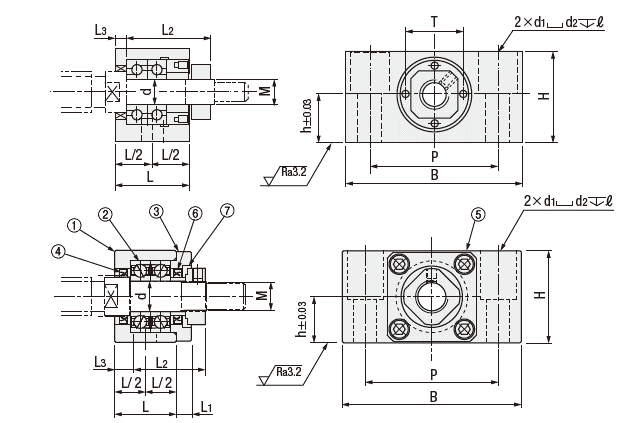

外形図

d ＝6～8d ＝10～20 外形図１

[ ! ]本商品はRoHS保証外です。ご注意ください。

■構成部品

番号	部品名称	数量
①	ベアリングハウジング	1
②	海外製アンギュラベアリング (※)	1組
③	カバー	1
④	オイルシール	2
⑤	六角穴付ボルト	4
⑥	カラー	2
⑦	締付ナット（セットピース付き）	1

[ ! ](※)No,6・8Sはラジアルベアリングを
搭載しています。

[ ! ]No,6・8Sは④オイルシールは1個です。

[ ! ]No,8S・10Sはオイルシールの内径が従来品より
小さくなっています。

[ ! ]①②③④⑤は分解しないでください。

Type	[M] 材質		[S] 表面処理
Type	①③	⑥⑦	①③⑥⑦
E-TLK	S45C相当	一般構造用鋼	四三酸化鉄皮膜

規格表

注文例		型式（Type・No.）
		E-TLK12

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d	L	L1	L2	L3	B	H	h	P	d1	d2	ℓ	M (細目)	T	オイルシール適応軸径	\基準単価
Type	No.	d	L	L1	L2	L3	B	H	h	P	d1	d2	ℓ	M (細目)	T	オイルシール適応軸径	\基準単価
E-TLK	6	6	20	－	22	3.5	42	22	11	30	5.5	9.5	12	M6×0.75	12	10	4,750
	8S	8	23	－	26	4	52	28	14	38	6.6	11	15	M8×1.0	14	10	4,750
	10S	10	24	6	29.5	6	70	36	18	52	9	14	19	M10×1.0	16	12	4,160
	10	10	24	6	29.5	6	70	36	18	52	9	14	19	M10×1.0	16	14.5	4,160
	12	12	24	6	29.5	6	70	36	18	52	9	14	19	M12×1.0	19	15.5	4,270
	15	15	25	6	36	5	80	41	21	60	11	17	21	M15×1.0	22	20	5,000
	20	20	42	10	50	10	95	56	28	75	11	17	29	M20×1.0	30	25	6,330

[ ! ]本商品はRoHS保証外です。ご注意ください。

■付属カラーサイズ

No.	D	V	L
6	9.5	6	5
8S	10	8	5.5
10S	12	10	5.5
10	14.5	10	5.5
12	15.5	12	5.5
15	20	15	10
20	25	20	11

■付属締め付けナット仕様
寸法図3

No.	M 細目ねじ	B	m	d	D	F	C
6	M6×0.75	5	M3	10	14.5	12	3
8S	M8×1.0	6.5	M3	13	17	14	4
10S	M10×1.0	8	M3	15	20	16	5.5
10	M10×1.0	8	M3	15	20	16	5.5
12	M12×1.0	8	M4	17	22	19	5.5
15	M15×1.0	8	M4	21	25	22	5
20	M20×1.0	11	M4	26	35	30	7

製品比較情報

	当社類似品 BSV10	エコノミーシリーズ E-TLK10
使用ベアリング	日系アンギュラベアリング	海外製アンギュラベアリング
中心高さ公差	0 －0.03	±0.03
適用ボールねじ	すべて	転造ボールねじ推奨
RoHS10	対応	保証外

[ ! ]中心高さ公差を緩和しているため、精密ボールねじと組み合わせると精密ボールねじのスペックを出せない場合がございます。

型番リスト

表示件数

型番

軸径 d

(φ)

ベアリング形式

軸高さ h

(mm)

厚さ・角型L　・丸型F(mm)

(mm)

幅 B

(mm)

オイルシール適応軸径

(φ)

最小発注数量

6	ラジアルベアリング	11	20	42	10	1個
8	ラジアルベアリング	14	23	52	10	1個
10	アンギュラベアリング	18	24	70	14.5	1個
10	アンギュラベアリング	18	24	70	12	1個
12	アンギュラベアリング	18	24	70	15.5	1個
15	アンギュラベアリング	21	25	80	20	1個
20	アンギュラベアリング	28	42	95	25	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

4,750円 ( 5,225円 )	在庫品1日目当日出荷可能	BSV6
4,750円 ( 5,225円 )	在庫品1日目当日出荷可能	BSV8S
4,160円 ( 4,576円 )	9日目〜	BSV10
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能	BSV10S
4,270円 ( 4,697円 )	在庫品1日目当日出荷可能	BSV12
5,000円 ( 5,500円 )	在庫品1日目当日出荷可能	BSV15
6,330円 ( 6,963円 )	在庫品1日目当日出荷可能	BSV20

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

概要

■ベアリングの性能・精度

Type	No.	ベアリング種類	許容アキシアル荷重(N)	基本動定格荷重(N)	ベアリング
E-TLK	6	ラジアルベアリング	-	1580	606ZZ
	8S	ラジアルベアリング	-	2310	608ZZ
	10	アンギュラベアリング	2250	4750	7000ZZ
	12		2550	5200	7001ZZ
	15		3250	5950	7002ZZ
	20		7850	14000	7204ZZ

■推奨サポートユニット組み合わせ
ボールねじとセットでエコノミーシリーズのサポートユニットをご選定いただくと大幅なコストダウン設計が可能です。
求められる精度に合わせてサポートユニットも合わせてご選定ください。

分類	ボールねじ代表Type	推奨サポートユニット
		角型				丸型
		固定側軸受種類	中心高さ公差	固定側	支持側	固定側軸受種類	同心度	固定側	支持側
		固定側軸受種類	中心高さ公差			固定側軸受種類	同心度
当社類似品	BSS BSST	日本製アンギュラベアリング	0 −0.03	BSW	BUN	日本製アンギュラベアリング	φ0.010	BRW	BUR
エコノミーシリーズ	C-BSS□ C-BSST□ C-KBS□	海外製アンギュラベアリング	±0.02	CーBSW	CーBUN	海外製アンギュラベアリング	φ0.020	C-BRW	CーBUR
エコノミーシリーズ	C-TBS□	海外製アンギュラベアリング	±0.03	CーTEK CーTBK EーTLK	CーTEF CーTBF EーTLF	海外製アンギュラベアリング	φ0.025	CーTFK	CーTFF

[ ! ]青字で記載の型番がエコノミーシリーズの商品となります。

■サポートユニット組み付けの注意事項

サポートユニットの組み付け
サポートユニットは組み付けを誤ると、寿命や精度が低下し、機械装置の性能を発揮できなくなるおそれがありますので、十分注意する必要があります。
以下に、組み付け時の手順と注意点をご説明します。

①組み付け前の準備
組み付け作業は、ゴミや湿気の無い場所を選んでください。さらに温度変化も少ないようにしてください。清潔な場所を選び、作業台の上に必要な工具を揃えてください。

②軸、サポートユニットの点検
軸表面および、サポートユニット軸受内径部にゴミや異物の付着が無いか、またバリやかえりのないことを確認ください。バリやかえりのある場合は、オイルストーン等で除去の後、切り粉等の完全除去をおこなってください。

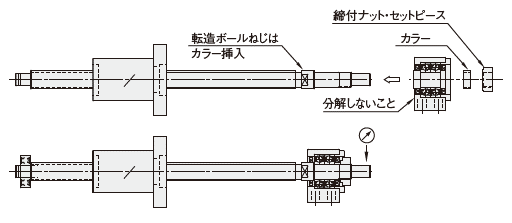

③サポートユニットの軸への取り付け

・ボールねじとサポートユニットを用意。

・ボールねじ固定側にサポートユニットを挿入。
（挿入時の注意点）
＊かじらないようにまっすぐ挿入。
（グリースを塗るとスムーズに挿入が可能。）
＊オイルシールがめくれないように注意。

・ボールねじ軸の締付ナットは仮締め状態。
・ボールねじ支持側にベアリングを挿入。止め輪で固定。
・先端振れはできるだけ小さく管理すること。

M	締付ナット締付トルク(N・cm)
4	160
5	200
6	245
8	490
10	930

M	締付ナット締付トルク(N・cm)
12	1370
15	2350
20	4700
25	8430

[ ! ]参考値です。

振れを確認

④ベアリング締付ナット取り付け時の注意

・ベアリング締付ナットを軽く締め付けること。
推奨締付トルク（表参照）の1/3程度が目安。

・ねじ軸をVブロックで支持し、治具等で固定したダイヤルゲージをAまたはBに合わせる。ダイヤルゲージの指針の振れがある場合、ハンマーなどでベアリング締付ナットを軽くたたいて指針の振れを少なくすること。
（その際、ねじ軸をサポートユニットから浮かせた状態で固定し、衝撃が伝わらないようにする）

⑤支持側ベアリングの取り付けと精度確認

・テーブルを支持側ベアリングに寄せて芯だしを行う。
・テーブルを往復移動させて、全体の動きがスムーズになるよう調整。
・各部精度を確認しながら、締付ボルトを本締め固定。
・調整が不安定な場合、前工程を再度繰り返す。

テーブル振れを確認トルクを確認移動量を
測定本体

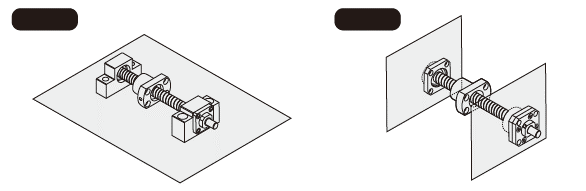

使用例

角型丸型

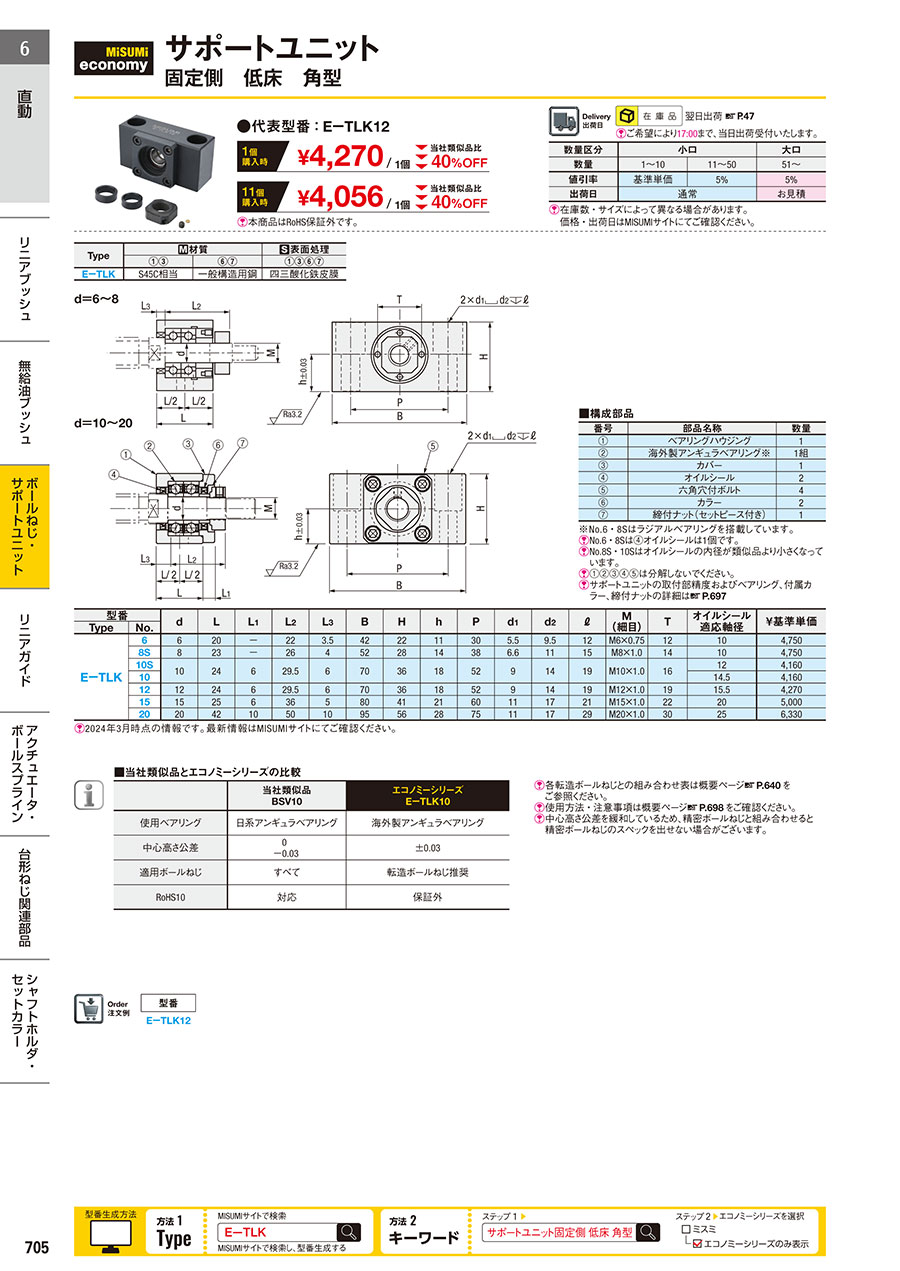

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
