【エコノミーシリーズ】 プッシュ式ハンドル 平面ラッチ 丸型
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,780円～4,130円
- 税込単価
- 4,158円～4,543円
プッシュ式の平面ラッチです。使用頻度が高く、一定の防犯が求められるキャビネット...
詳細情報を確認する未確定：候補が24型番あります。
外形図・規格表

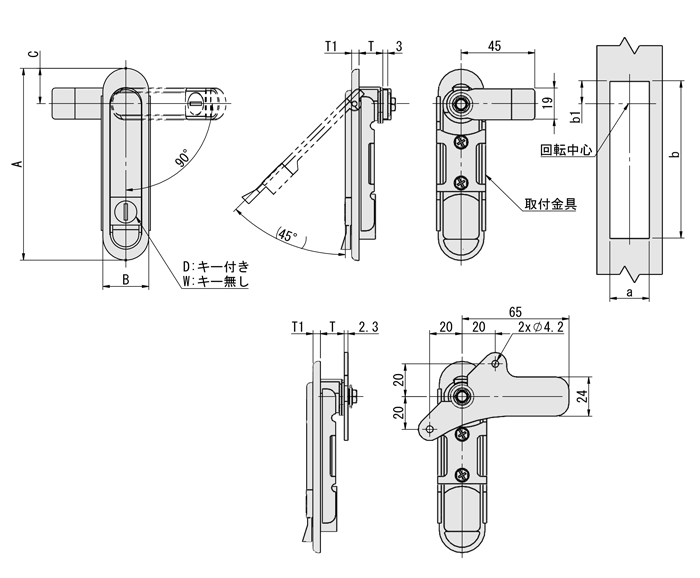

外形図
E-YAD（シングルラッチ） E-YAT（スリーラッチ） パネル取付穴寸法| 本体色 | [ M ] 材質 | [ S ] 表面処理 | ||||
| 台座 | レバー | 止め金 | 台座 | レバー | 止め金 | |
| S(シルバー) | アルミ合金 | 亜鉛合金 | A3スチール | 吹き付け(シルバー) | 亜鉛メッキ | |
| B(ブラック) | 吹き付け(ブラック) | |||||
規格表
| 注文例 | 型式(Type) | - | A | - | 鍵穴有無 | - | 本体色 |
| E-YAD | - | 117 | - | D | - | S |
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]Dを選択した場合、鍵が2本付属します。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | A | 鍵穴有無 | 本体色 | B | C | T | T1 | a | b | b1 | ￥基準単価 |
| E-YAD （シングルラッチ） E-YAT （スリーラッチ） | 84 | D （鍵穴あり） W （鍵穴なし） | S (シルバー) B (ブラック) | 28.5 | 22.5 | 15 | 4.5 | 23.5 | 62.5 | 12.2 | 3,780 |
| 117 | 30 | 23 | 95.5 | 11.9 | 3,890 | ||||||
| 138 | 32 | 24 | 25.6 | 117 | 13.5 | 4,130 |
[ ! ]本商品はRoHS保証外です。ご注意ください。
取付方法
①止め金を外す
②取付穴に本体を挿入
③取付プレートを固定
④止め金を固定
②取付穴に本体を挿入
③取付プレートを固定
④止め金を固定
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 9日目〜 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 9日目〜 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
4,130円 ( 4,543円 ) | 9日目〜 |
4,130円 ( 4,543円 ) | 9日目〜 |
4,130円 ( 4,543円 ) | 9日目〜 |
4,130円 ( 4,543円 ) | 9日目〜 |
3,780円 ( 4,158円 ) | 9日目〜 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 9日目〜 |
3,780円 ( 4,158円 ) | 9日目〜 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 9日目〜 |
3,890円 ( 4,279円 ) | 9日目〜 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
4,130円 ( 4,543円 ) | 9日目〜 |
4,130円 ( 4,543円 ) | 在庫品1日目当日出荷可能 |
4,130円 ( 4,543円 ) | 9日目〜 |
4,130円 ( 4,543円 ) | 9日目〜 |
