【エコノミーシリーズ】 RoHS対応 アジャスタパッド 底面ニトリルゴム ロータリータイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,110円～4,380円
- 税込単価
- 1,221円～4,818円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- 各種アジャスタ
- 特長
- 底面ゴム付
- 接地面材質
- 樹脂
- 首振り機構
- あり
- 首振り角度 θ (deg)
- 15
- 接地面材質(詳細)
- ニトリルゴム
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が30型番あります。
外形図・規格表

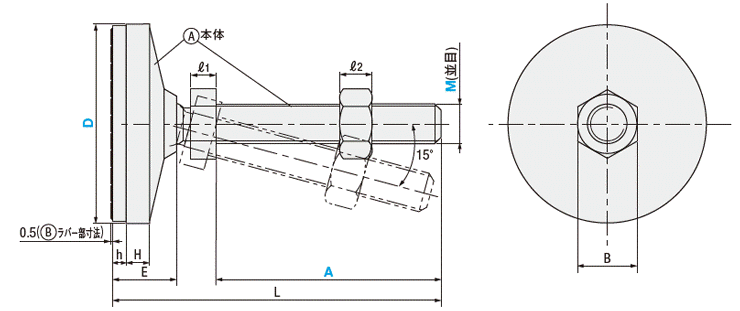

外形図
[ ! ]360°傾斜可能です。
| Type | Ⓐ本体 | Ⓑラバー部 | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | |
| E−CFJFNVD | S45C | 亜鉛メッキ | ニトリルゴム (黒) | ショアA70 |
| E−CFJFNVDS | SUS304相当 | バフ研磨 | ||
規格表
| 注文例 | 型番(Type·D) | - | M | - | A | |
| E-CFJFNVD80 | - | 16 | - | 100 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | M | A | L | ℓ1 | ℓ2 | E | H | h | B | 垂直耐荷重 (kN) | 質量 (g) | ￥基準単価 | ||
| Type | D | E-CFJFNVD | E-CFJFNVDS | |||||||||||
E－CFJFNVD (S45C) E－CFJFNVDS (SUS304相当) | 65 | 12 | 100 | 137 | 8 | 10 | 24 | 8 | 6 | 19 | 4 | 390 | 1,110 | 2,940 |
| 150 | 187 | 430 | 1,140 | 3,030 | ||||||||||
| 16 | 100 | 139 | 10 | 13 | 24 | 4 | 485 | 1,130 | 2,990 | |||||
| 150 | 189 | 550 | 1,190 | 3,140 | ||||||||||
| 80 | 16 | 100 | 141 | 10 | 13 | 26 | 9 | 6 | 24 | 10 | 695 | 1,160 | 3,080 | |
| 150 | 191 | 760 | 1,210 | 3,200 | ||||||||||
| 20 | 100 | 144 | 13 | 16 | 30 | 14 | 820 | 1,250 | 3,320 | |||||
| 150 | 194 | 925 | 1,350 | 3,580 | ||||||||||
| 200 | 244 | 1,030 | 1,410 | 3,750 | ||||||||||
| 100 | 20 | 100 | 148 | 13 | 16 | 29 | 10 | 7 | 30 | 20 | 1,190 | 1,300 | 3,460 | |
| 150 | 198 | 1,275 | 1,390 | 3,690 | ||||||||||
| 200 | 248 | 1,380 | 1,500 | 3,980 | ||||||||||
| 24 | 100 | 150 | 15 | 19 | 36 | 25 | 1,370 | 1,360 | 3,600 | |||||
| 150 | 200 | 1,510 | 1,500 | 3,980 | ||||||||||
| 200 | 250 | 1,670 | 1,650 | 4,380 | ||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,110円 ( 1,221円 ) | 9日目〜 |
1,140円 ( 1,254円 ) | 9日目〜 |
1,130円 ( 1,243円 ) | 9日目〜 |
1,190円 ( 1,309円 ) | 9日目〜 |
1,160円 ( 1,276円 ) | 9日目〜 |
1,210円 ( 1,331円 ) | 9日目〜 |
1,250円 ( 1,375円 ) | 9日目〜 |
1,350円 ( 1,485円 ) | 9日目〜 |
1,410円 ( 1,551円 ) | 9日目〜 |
1,300円 ( 1,430円 ) | 9日目〜 |
1,390円 ( 1,529円 ) | 9日目〜 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 9日目〜 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 在庫品1日目当日出荷可能 |
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
3,030円 ( 3,333円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
3,140円 ( 3,454円 ) | 9日目〜 |
3,080円 ( 3,388円 ) | 9日目〜 |
3,200円 ( 3,520円 ) | 9日目〜 |
3,320円 ( 3,652円 ) | 9日目〜 |
3,580円 ( 3,938円 ) | 9日目〜 |
3,750円 ( 4,125円 ) | 9日目〜 |
3,460円 ( 3,806円 ) | 在庫品1日目当日出荷可能 |
3,690円 ( 4,059円 ) | 9日目〜 |
3,980円 ( 4,378円 ) | 9日目〜 |
3,600円 ( 3,960円 ) | 9日目〜 |
3,980円 ( 4,378円 ) | 9日目〜 |
4,380円 ( 4,818円 ) | 9日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
