【エコノミーシリーズ】 RoHS対応 アジャスタパッド 完全固定タイプ
未確定：候補が8型番あります。
外形図・規格表

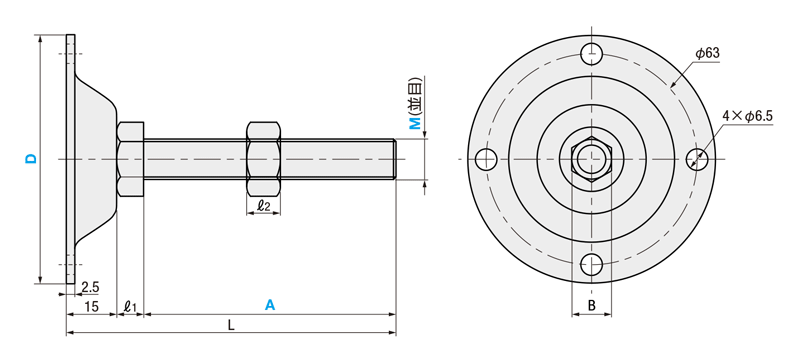

外形図
| Type | 本体 | |
| [ M ] 材質 | [ S ] 表面処理 | |
| E-FJWNQ | SS400相当 | 亜鉛メッキ |
規格表
| 注文例 | 型番(Type·D) | - | M | - | A | |
| E-FJWNQ75 | - | 16 | - | 100 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M | A | L | ℓ1 | ℓ2 | B | 垂直耐荷重 (KN) | \基準単価 | |
| Type | D | ||||||||
| E-FJWNQ | 75 | 12 | 50 | 73 | 8 | 10 | 19 | 4 | 470 |
| 100 | 123 | 480 | |||||||
| 150 | 173 | 510 | |||||||
| 16 | 50 | 75 | 10 | 13 | 24 | 6 | 570 | ||
| 100 | 125 | 580 | |||||||
| 150 | 175 | 630 | |||||||
| 20 | 100 | 128 | 13 | 16 | 30 | 8 | 720 | ||
| 150 | 178 | 800 | |||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
470円 ( 517円 ) | 9日目〜 |
480円 ( 528円 ) | 9日目〜 |
510円 ( 561円 ) | 9日目〜 |
570円 ( 627円 ) | 9日目〜 |
580円 ( 638円 ) | 9日目〜 |
630円 ( 693円 ) | 9日目〜 |
720円 ( 792円 ) | 9日目〜 |
800円 ( 880円 ) | 9日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
