ミスミ
MISUMI economy

【エコノミーシリーズ】 自動回転ステージ ウォームギヤ式

【エコノミーシリーズ】 自動回転ステージ ウォームギヤ式

ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。
数量：

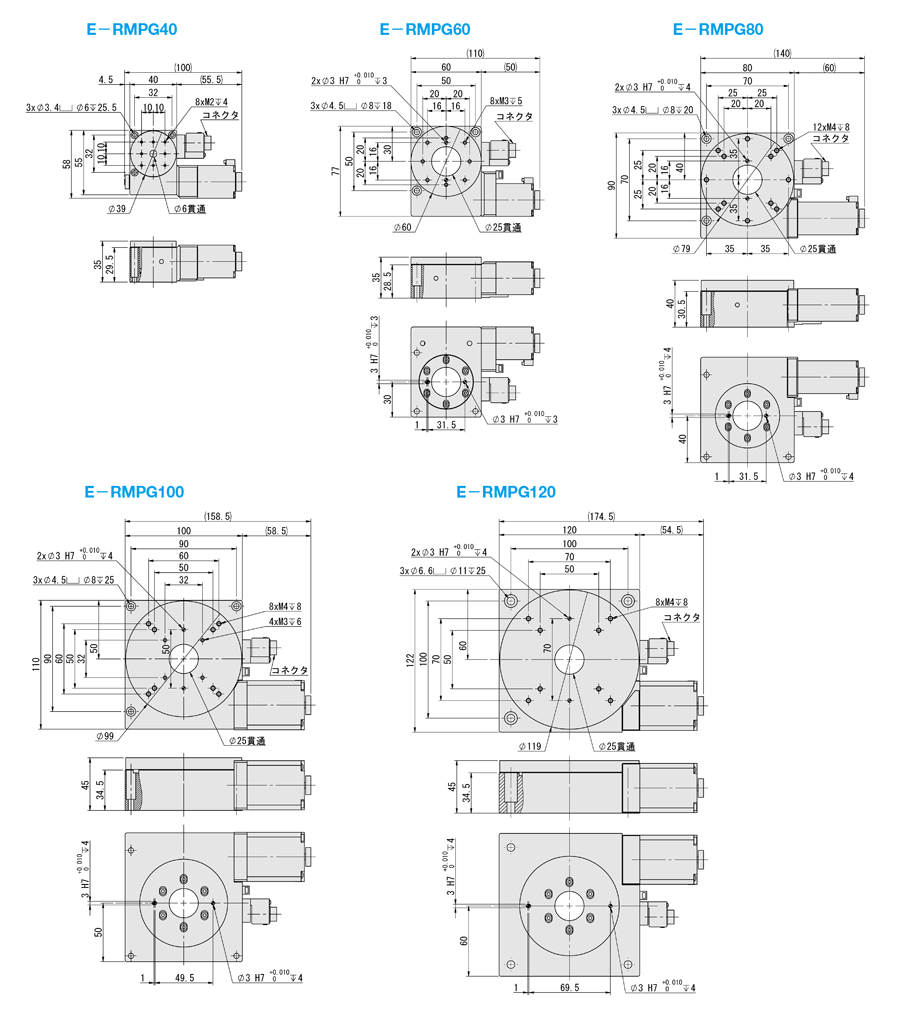

外形図

外形図
ミスミエコノミーシリーズ 自動回転ステージE-RMBGシリーズ寸法図
[ M ]材質 アルミ合金
[ S ]表面処理 黒アルマイト
[ ! ]上記はカバープレートL（正勝手）の図面です。カバープレートR（勝手違い）をご選定の際はCADデータで詳細寸法をご確認ください。
[ ! ]モータ側コネクタケーブルの長さは、機種により異なりますので、具体的には実物を基準にします。
[ ! ]本体および対応するドライバ、ケーブルが含まれているため、別途購入する必要はありません。
[ ! ]コントローラ、コントローラとドライバを接続するケーブルは別売りとなります。
[ ! ]本製品はRoHS非対応になります。ご注意ください。
[ ! ]外形図は、原点位置を示しています。
規格表
注文例型式−ドライバ−ケーブル
E-RMPG40−A−2
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください
型式ドライバケーブル機械規格精度規格センサ￥基準価格
TypeNo.ステージ面
(mm)		移動量
(°)		耐荷重
(N)		自重
(kg)		最大速度
(°/sec)		一方向位置決め
精度		繰返し位置決め
精度		平行度
(μm)		リミット
センサ		原点センサ(ORG1)
E－RMPG40A
(1軸パルスドライバ)		2φ3936029.40.5250.15°以内±0.08°以内50以内なしあり71,280
60φ6039.20.91589,250
80φ7939.21.115109,620
100φ991961.925119,670
120φ1191962.225132,760
404φ3929.40.52572,770
60φ6039.20.91591,120
80φ7939.21.115111,120
100φ991961.925121,170
120φ1191962.225134,260
[ ! ]本製品はRoHS非対応になります。ご注意ください。
[ ! ]本体および対応するドライバ、ケーブルが含まれているため、別途購入する必要はありません。
[ ! ]コントローラ、コントローラとドライバを接続するケーブルは別売りとなります。

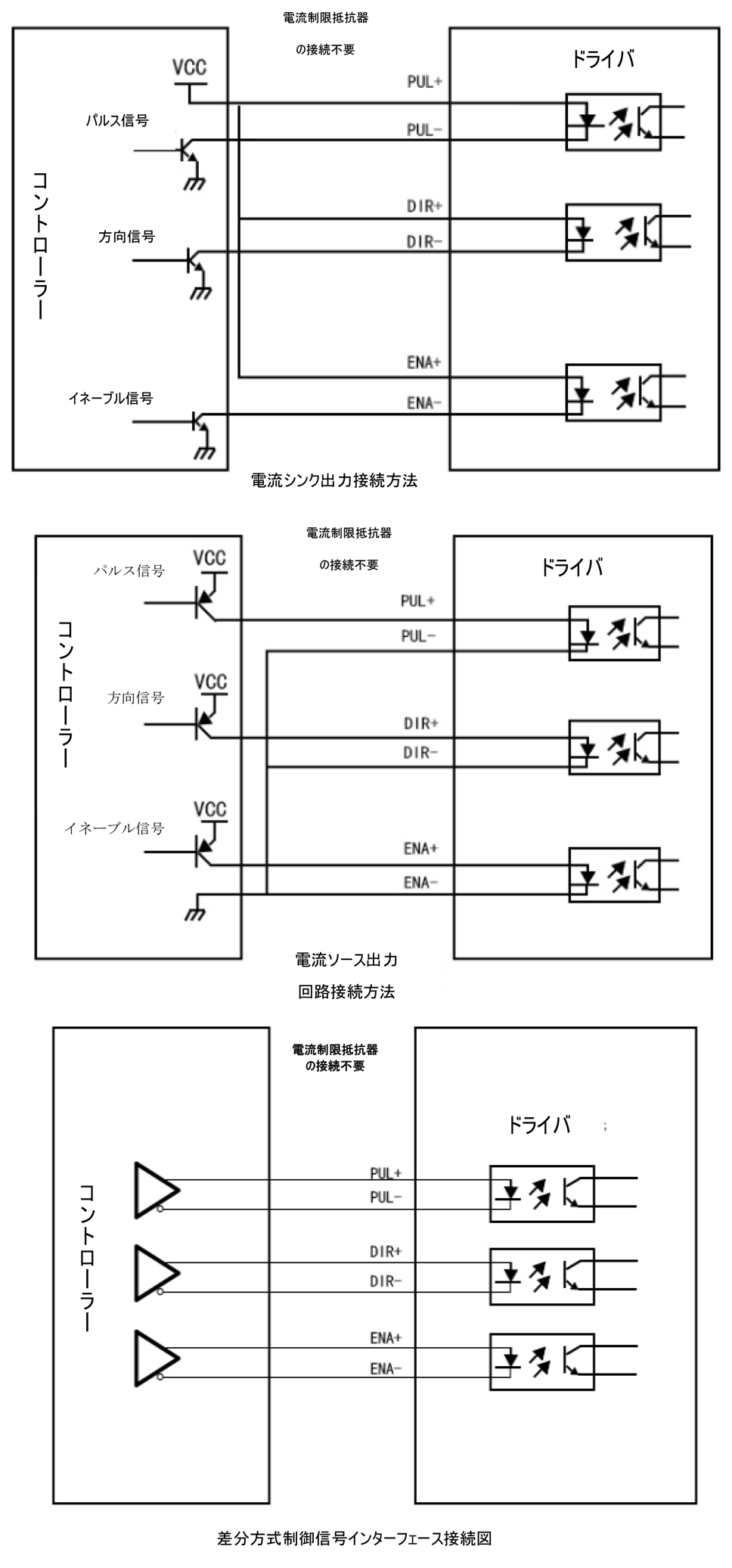

[ ! ]付属するドライバの仕様、配線図の詳細はこちら
■共通仕様
NO.406080100120
減速比1/1201/1801/1801/1201/120
ガイドレール深溝玉軸受け
モータタイプステッピングモータ1.3A/相ステッピングモータ1.3A/相2相高トルクステッピングモータ 1.3A/相ステッピングモータ2.0A/相ステッピングモータ2.0A/相
ステップ角1.8°
分解能（パルス）Full≒0.015°≒0.01≒0.01°≒0.015°≒0.015°
ドライバ電源電圧DC12～50V
出力電流0.1～2.2A
パルス信号電圧5～24V
ピッチ数200～51200
コネクタ型式HR10A-10R-12P（ヒロセ）
受信側型式HR10A-10P-12S（ヒロセ）
センサ基板リミットセンサなし
原点センサあり
電源電圧DC24V±10%
センサ型式マイクロフォトセンサRPI-0125（ローム）
制御出力NPNオープンコレクタ出力
出力ロジック検出（遮光）時：出力トランジスタOFF（非導通）
[ ! ]本製品はRoHS非対応になります。ご注意ください。
■コネクターピンの整列
ミスミ自動ステージのコネクターピン配列イメージ図

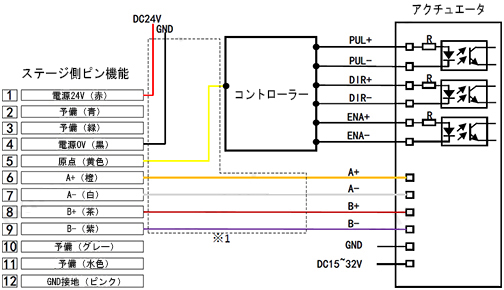

■配線図
ミスミ自動ステージ配線イメージ図
※1 点線囲みのケーブルは2mまたは4mのケーブルです。

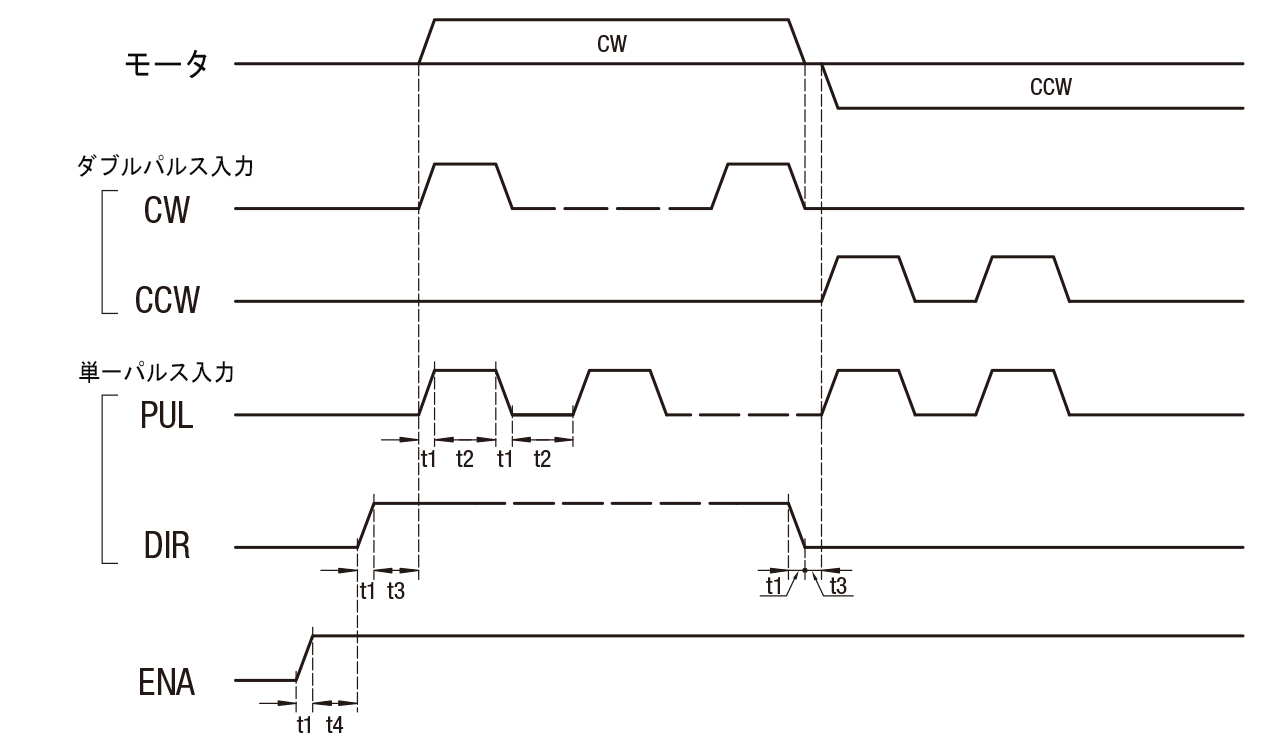

■タイミング図
ミスミ自動ステージのタイミング図
t1＜0.1us  t2≥0.9us  t3≥10us
t4：ENA（イネーブル信号）は、DIRより少なくとも10μs先行し、Highであることを確保してください。通常、ENA+ と ENA- をフローティングさせることをお勧めします。

■製品寿命について
使用環境（温度、湿度等）や不可のかかり方、使用頻度など様々な要因によって異なるため、実質的な使用可能期間の保証はできません。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
RMPG40W-N		エコノミーシリーズ
E-RMPG40-A-2
材質アルミ合金アルミ合金
表面処理黒アルマイト黒アルマイト
送り方式ウォームギアウォームギア
モータ特性5相ステッピングモータ2相ステッピングモータ
分解度（パルス）Full≒0.006°≒0.015°
繰返し位置決め精度（°）±0.01以内±0.08以内
透過穴(テーブルセンタ穴)ありあり
最高速度（°/Sec）3025
移動量(°)360360
耐荷重(N)29.429.4
ケーブルなしあり
ドライバなしあり
ステップ角（°）0.721.8
センサ原点センサ原点センサ
自重(㎏)0.40.5
RoHS10対応保証外
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
使用方法
付属のドライバの仕様と配線方法については、こちらの説明書をご確認ください

型番リスト

表示件数
  • 1
    • 型番
    E-RMPG40-A-2
    E-RMPG40-A-4
    E-RMPG60-A-2
    E-RMPG60-A-4
    E-RMPG80-A-2
    E-RMPG80-A-4
    E-RMPG100-A-2
    E-RMPG100-A-4
    E-RMPG120-A-2
    E-RMPG120-A-4

    テーブルサイズ(径) D

    (φ)

    耐荷重（範囲）

    (N)

    耐荷重

    (N)

    ケーブル

    		最小発注数量
    39
    5～30
    29.4
    2
    1個
    39
    5～30
    29.4
    4
    1個
    60
    30.1～50
    39.2
    2
    1個
    60
    30.1～50
    39.2
    4
    1個
    79
    30.1～50
    39.2
    2
    1個
    79
    30.1～50
    39.2
    4
    1個
    99
    100.1～
    196
    2
    1個
    99
    100.1～
    196
    4
    1個
    119
    100.1～
    196
    2
    1個
    119
    100.1～
    196
    4
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    71,280円
    ( 78,408円 )
    19日目〜
    72,770円
    ( 80,047円 )
    19日目〜
    89,250円
    ( 98,175円 )
    19日目〜
    91,120円
    ( 100,232円 )
    19日目〜
    109,620円
    ( 120,582円 )
    19日目〜
    111,120円
    ( 122,232円 )
    19日目〜
    119,670円
    ( 131,637円 )
    19日目〜
    121,170円
    ( 133,287円 )
    19日目〜
    132,760円
    ( 146,036円 )
    19日目〜
    134,260円
    ( 147,686円 )
    19日目〜
  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本製品はRoHS非対応になります。ご注意ください。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    【エコノミーシリーズ】 自動回転ステージ ウォームギヤ式のレビュー
    この商品のレビューはありません
