メカニカル部品技術窓口
絞り込み条件
未確定：候補が25型番あります。
スピンドルピッチ
~mm- 1
- 2
- 3
- 4
- 5
インジケーターカラー内径 d
~mm- 6
- 8
- 10
- 12
- 14
タイプ
~mm出荷日
- すべて
- 9日以内
MISUMI economy
【エコノミーシリーズ】 ポジションインジケータ 垂直タイプ
- ポジションインジケータ サイズ
- コンパクトタイプ
- カバー色
- イエロー
- 桁数・回転方向
- 4桁・右回転
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 下表の価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が25型番あります。
外形図・規格表
外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| Type | カバー | 背板 | スリーブ | [ A ] 付属品 | ||||
| [ M ] 材質 | 色 | [ M ] 材質 | [ M ] 材質 | [ S ] 表面処理 | ||||
| E-DPTR | ABS | 黄 | ナイロン | SS400相当 | 四三酸化鉄皮膜 | 止めねじ（黒色） (SCM435) | クッションシート（黒色） (ポリ塩化ビニル発泡体) | |
| 注文例 | 型番 | - | 内径d |
| E-DPTR2 E-DPTR5 | - - | 8 14 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]スピンドルピッチは台形ねじのピッチと同じ値のものを選択してください。 [ ! ]付属品の止めねじ、クッションシートは取り付けてあります。 [ ! ]相手軸推奨公差：h7 |  ■インジケータ―カラー詳細 [ M ]材質 S45C [ S ]表面処理 四三酸化鉄皮膜
| |||||||||||||||||||||||||||||||||||||||||||||||
製品比較情報
| 当社類似品 DPTR3 | エコノミーシリーズ E-DPTR3-14 | |
| カバー色 | オレンジ | 黄 |
| カバー材質 | ナイロン | ABS |
| 背板材質 | ポリフェニレンエーテル | ナイロン |
| スリーブ材質 | SUM23 | SS400相当 |
| スピンドルピッチ | 2～6 | 1～5 |
| 最高回転数 | 100rpm ※ | |
| 桁数 | 4桁・5桁 | 4桁のみ |
| 回転方向 | 左・右 | 右のみ |
| RoHS10 | 対応 | 保証外 |
概要・仕様
使用方法
① 位置決め用の穴を加工してください。 （クランププレートを使用される場合は、必要ありません。） ②ねじ軸に通してください。 ③ インジケータの目盛が0（ゼロ）になるよう、カウンターを戻してから、
付属の止めねじで固定します。 [ ! ]注意
止めねじをシャフトに固定したまま、
本体を移動させないでください。
スラスト方向に荷重がかかると破損の原因になります。
注意・禁止事項
・起動時の回転速度は最高回転数（rpm）の1/3以下でご使用ください。
・急加速・急停止での使用は避けてください。
・電動ドライバーなどでの使用は避けてください。破損の原因となります。
・ねじ軸がスラスト（軸）方向に動く場合は、ご使用になれません。破損の原因となります。
・ねじ軸は必ずインジケータの内径の中心に対して真っ直ぐ挿入して下さい。動作不良の原因になります。
特長
正転、逆転ともカウンターが動きます。
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
3,910円 ( 4,301円 ) | 9日目〜 |
- |
3,910円 ( 4,301円 ) | 9日目〜 |
- |
3,910円 ( 4,301円 ) | 9日目〜 |
- |
3,910円 ( 4,301円 ) | 9日目〜 |
- |
3,430円 ( 3,773円 ) | 9日目〜 |
- |
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,430円 ( 3,773円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,430円 ( 3,773円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,430円 ( 3,773円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,910円 ( 4,301円 ) | 9日目〜 |
|
3,430円 ( 3,773円 ) | 9日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 下表の価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

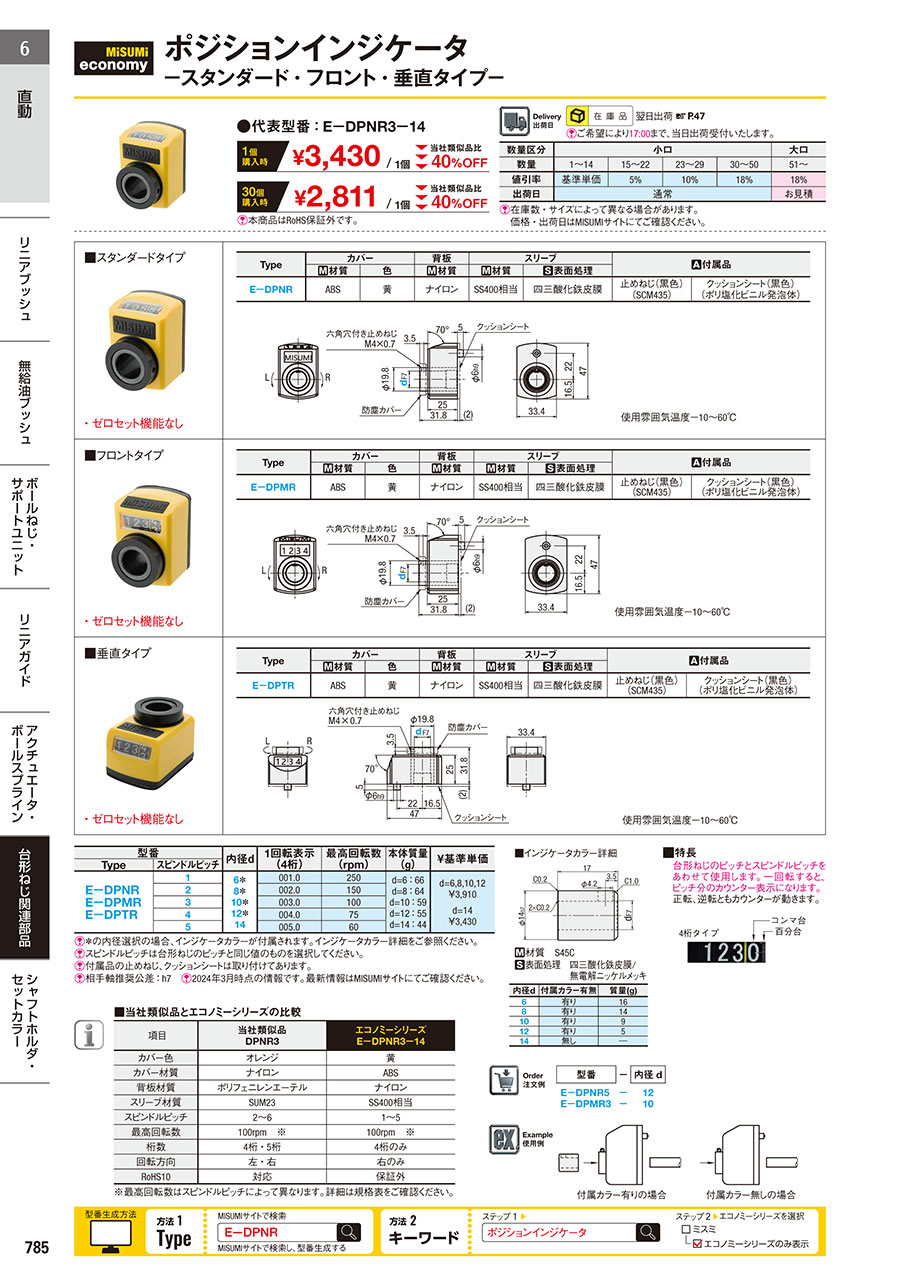

カタログ
