【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,028型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

■丸フランジ

■角フランジ

■二面フランジ

●D3～15

●D16～50

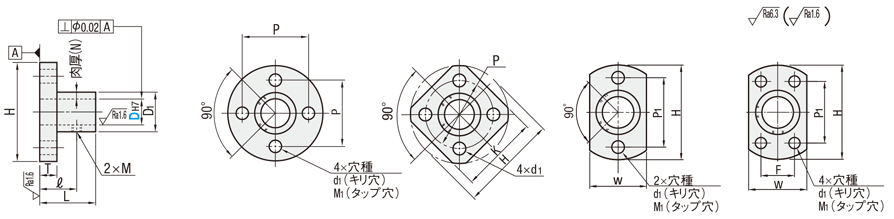

【クリーン洗浄品】シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴:関連画像

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、角度寸法公差は除く。

Type					[ M ]材質	[ S ]表面処理	洗浄方法
取付穴キリ穴			取付穴タップ穴				洗浄方法
丸フランジ	角フランジ	二面フランジ	丸フランジ	二面フランジ			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SSTHR	SL-SSTHS	SL-SSTHC	SL-SSTHRT	SL-SSTHCT	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SSTHR	SH-SSTHS	SH-SSTHC	SH-SSTHRT	SH-SSTHCT			精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SSTHR	SHD-SSTHS	SHD-SSTHC	SHD-SSTHRT	SHD-SSTHCT			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-ATHR	SL-ATHS	SL-ATHC	SL-ATHRT	SL-ATHCT	アルミ合金	白アルマイト	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-ATHR	SH-ATHS	SH-ATHC	SH-ATHRT	SH-ATHCT	アルミ合金	白アルマイト	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-STHR	SL-STHS	SL-STHC	SL-STHRT	SL-STHCT	一般構造用鋼	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-STHR	SH-STHS	SH-STHC	SH-STHRT	SH-STHCT	一般構造用鋼	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]六角穴付止めねじの付属は追加工をご参照ください。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SH-SSTHS10

SHD-SSTHC20

型式					ホールド部肉厚(N)	L	D₁	H	T	ℓ	M (並目)	P	K	W	P₁	F	d₁	M₁ (並目)
Type			D_H7
			3	＋0.010 0	2.5	10	8	22	3	7	M3	15	16	8	15	−	3.5	−
取付穴キリ穴タイプ
丸フランジ	角フランジ	二面フランジ	4	＋0.012 0		10	9	24	3	7		17	19	9	17
SL-SSTHR SH-SSTHR SHD-SSTHR SL-ATHR SH-ATHR SL-STHR SH-STHR	SL-SSTHS SH-SSTHS SHD-SSTHS SL-ATHS SH-ATHS SL-STHS SH-STHS	SL-SSTHC SH-SSTHC SHD-SSTHC SL-ATHC SH-ATHC SL-STHC SH-STHC	5			12	10	25	3.5	7		18	20	10	18
			6		3	15	12	28	3.5	7		20	22	12	20
			8	＋0.015 0	2	16	12	28	5	10		20	22	16	20
			＊8M								M4						4.5	M4
			10			20	14	30		12	M3	22	23	18	22		3.5	−
			＊10M								M4						4.5	M4
			＊12	＋0.018 0		24	16	36	6	15	M4	26	28	20	26		4.5	M4
			13		2.5		18	38				28	30	22	28
取付穴タップ穴タイプ(D寸＊印のみ)			＊15			30	20	40		18		30	32	24	30
丸フランジ		二面フランジ	＊16		3	32	22	42		19		32	33	26	28	16
SL-SSTHRT SH-SSTHRT SHD-SSTHRT SL-ATHRT SH-ATHRT SL-STHRT SH-STHRT		SL-SSTHCT SH-SSTHCT SHD-SSTHCT SL-ATHCT SH-ATHCT SL-STHCT SH-STHCT	18		5	32	28	50	8	20	M5	39	39	32	31	22	5.5	M5
			＊20	＋0.021 0	4	32	28	50	8	20		39	39	32	31	22
			＊25			38	33	55	8	23		44	44	37	36	24
			＊30				38	66	10	24	M6	52	52	42	41	27	6.6	M6
			＊35	＋0.025 0	5	50	45	80	10	30		65	65	55	56	33	9	M8
			＊40		10		60	90	10			75	75	65	65	38
			＊50				70	100	10			85	90	75	74	43

[ ! ]D寸8M・10MはSUS304と一般構造用鋼のみ適用（アルミ合金は適用外）となります。

追加工

型式	-	(MB)
SL-SSTHR8	-	MB
SHD-SSTHC20	-	MB

■下記以外

日目出荷

[ NG ]ストーク適用不可

■SL-ATHRT・SH-ATHRT・SL-ATHCT・SH-ATHCT

日目出荷

[ NG ]ストーク適用不可

追加工
コード

六角穴付止めねじ付属

適用条件

\/1Code

六角穴付止めねじを付属します。
外筒(D₁)よりねじが飛び出す可能性があります。

D	M×長さ
3・4・5・6・8・10	M3×3
8M・10M・12・13 15・16	M4×3
18・20・25	M5×4
30・35・40・50	M6×5

[ ! ]付属止めねじは2本となります。

無料

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

特性・用途

穴径 D

(φ)

材質

詳細材質

表面処理

洗浄方法

フランジ形状

MB(六角穴付止めねじ付属）

取付穴種

止めねじM（並目）

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

なし

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

二面フランジ

あり

タップ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

なし

キリ穴

アルミ合金

白アルマイト

1個

クリーン洗浄 / 低発塵 / 非磁性

[アルミニウム] アルミ合金

白アルマイト

精密洗浄

丸フランジ

あり

キリ穴

アルミ合金

白アルマイト

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	ATHC3
- ( - )	6日目	ATHC3-MB
- ( - )	3日目	ATHC4
- ( - )	6日目	ATHC4-MB
- ( - )	3日目	ATHC5
- ( - )	6日目	ATHC5-MB
- ( - )	3日目	ATHC6
- ( - )	6日目	ATHC6-MB
- ( - )	3日目	ATHC8
- ( - )	6日目	ATHC8-MB
- ( - )	3日目	ATHC10
- ( - )	6日目	ATHC10-MB
- ( - )	3日目	ATHC12
- ( - )	6日目	ATHC12-MB
- ( - )	3日目	ATHC13
- ( - )	6日目	ATHC13-MB
- ( - )	3日目	ATHC15
- ( - )	6日目	ATHC15-MB
- ( - )	3日目	ATHC16
- ( - )	6日目	ATHC16-MB
- ( - )	3日目	ATHC18
- ( - )	6日目	ATHC18-MB
- ( - )	3日目	ATHC20
- ( - )	6日目	ATHC20-MB
- ( - )	3日目	ATHC25
- ( - )	6日目	ATHC25-MB
- ( - )	3日目	ATHC30
- ( - )	6日目	ATHC30-MB
- ( - )	3日目	ATHC35
- ( - )	6日目	ATHC35-MB
- ( - )	3日目	ATHC40
- ( - )	6日目	ATHC40-MB
- ( - )	3日目	ATHC50
- ( - )	6日目	ATHC50-MB
- ( - )	8日目	ATHCT12
- ( - )	8日目	ATHCT12-MB
- ( - )	8日目	ATHCT15
- ( - )	8日目	ATHCT15-MB
- ( - )	8日目	ATHCT16
- ( - )	8日目	ATHCT16-MB
- ( - )	8日目	ATHCT20
- ( - )	8日目	ATHCT20-MB
- ( - )	8日目	ATHCT25
- ( - )	8日目	ATHCT25-MB
- ( - )	8日目	ATHCT30
- ( - )	8日目	ATHCT30-MB
- ( - )	8日目	ATHCT35
- ( - )	8日目	ATHCT35-MB
- ( - )	8日目	ATHCT40
- ( - )	8日目	ATHCT40-MB
- ( - )	8日目	ATHCT50
- ( - )	8日目	ATHCT50-MB
- ( - )	6日目	ATHR3-MB
- ( - )	6日目	ATHR4-MB
- ( - )	3日目	ATHR6
- ( - )	6日目	ATHR6-MB
- ( - )	3日目	ATHR8
- ( - )	6日目	ATHR8-MB
- ( - )	3日目	ATHR10
- ( - )	6日目	ATHR10-MB

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

〇取付穴キリ穴タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS304

D	￥基準単価
	丸フランジ			角フランジ			二面フランジ
	SL-SSTHR	SH-SSTHR	SHD-SSTHR	SL-SSTHS	SH-SSTHS	SHD-SSTHS	SL-SSTHC	SH-SSTHC	SHD-SSTHC
3	2,270	2,870	3,230	-	-	-	2,720	4,180	4,210
4	2,330	2,930	3,290	-	-	-	2,770	4,230	4,260
5	2,430	3,030	3,390	-	-	-	2,830	4,290	4,320
6	2,520	3,120	3,480	3,230	4,690	4,720	3,020	4,480	4,510
8・8M	2,530	3,130	3,490	3,610	5,070	5,100	3,050	4,510	4,540
10・10M	2,530	3,130	3,490	3,610	5,070	5,100	3,050	4,510	4,540
12	2,900	3,500	3,860	3,620	5,080	5,110	3,400	4,860	4,890
13	2,900	3,500	3,860	3,620	5,080	5,110	3,400	4,860	4,890
15	3,430	4,030	4,390	4,180	5,640	5,670	4,050	5,510	5,540
16	3,430	4,030	4,390	4,180	5,640	5,670	4,050	5,510	5,540
18	4,340	4,940	5,300	-	-	-	4,850	6,310	6,340
20	4,340	4,940	5,300	5,050	6,510	6,540	4,850	6,310	6,340
25	4,720	5,320	5,680	5,700	7,160	7,190	5,450	6,910	6,940
30	5,510	6,110	6,470	6,580	8,040	8,070	6,340	7,800	7,830
35	7,310	7,910	8,270	8,020	9,480	9,510	7,820	9,280	9,310
40	8,710	9,310	9,670	9,420	10,880	10,910	9,210	10,670	10,700
50	10,650	11,250	11,610	11,360	12,820	12,850	11,150	12,610	12,640

アルミ合金

D	￥基準単価
	丸フランジ		角フランジ		二面フランジ
	SL-ATHR	SH-ATHR	SL-ATHS	SH-ATHS	SL-ATHC	SH-ATHC
6	2,430	3,030	2,620	3,220	2,550	3,150
8	2,710	3,310	2,800	3,400	2,720	3,320
10	2,740	3,340	2,930	3,530	2,900	3,500
12	2,880	3,480	3,130	3,730	3,070	3,670
13	3,020	3,620	-	-	3,210	3,810
15	3,170	3,770	3,480	4,080	3,370	3,970
16	3,170	3,770	3,480	4,080	3,370	3,970
18	3,430	4,030	-	-	3,640	4,240
20	3,430	4,030	3,740	4,340	3,640	4,240
25	3,600	4,200	3,960	4,560	3,850	4,450
30	3,800	4,400	-	-	4,070	4,670
35	4,180	4,780	4,630	5,230	4,480	5,080
40	4,560	5,160	5,060	5,660	4,910	5,510
50	4,930	5,530	-	-	5,310	5,910

一般構造用鋼

D	￥基準単価
	丸フランジ		角フランジ		二面フランジ
	SL-STHR	SH-STHR	SL-STHS	SH-STHS	SL-STHC	SH-STHC
3	2,160	2,760	2,290	2,890	2,240	2,840
4	2,210	2,810	2,370	2,970	2,310	2,910
5	2,280	2,880	2,430	3,030	2,300	2,900
6	2,330	2,930	2,500	3,100	2,340	2,940
8・8M	2,320	2,920	2,490	3,090	2,460	3,060
10・10M	2,460	3,060	2,600	3,200	2,570	3,170
12	2,570	3,170	2,710	3,310	2,680	3,280
13	2,660	3,260	3,050	3,650	2,880	3,480
15	2,910	3,510	3,230	3,830	3,170	3,770
16	2,800	3,400	3,080	3,680	3,030	3,630
18	3,120	3,720	3,390	3,990	3,340	3,940
20	2,990	3,590	3,230	3,830	3,180	3,780
25	3,100	3,700	3,370	3,970	3,330	3,930
30	3,390	3,990	3,770	4,370	3,710	4,310
35	3,910	4,510	4,320	4,920	4,170	4,770
40	4,260	4,860	4,720	5,320	4,560	5,160
50	4,580	5,180	5,100	5,700	4,930	5,530

〇取付穴タップ穴タイプ
SUS304

D	￥基準単価
	丸フランジ			二面フランジ
	SL-SSTHRT	SH-SSTHRT	SHD-SSTHRT	SL-SSTHCT	SH-SSTHCT	SHD-SSTHCT
8M	2,740	3,340	3,700	2,960	3,560	3,920
10M	2,740	3,340	3,700	2,960	3,560	3,920
12	3,110	3,710	4,070	3,310	3,910	4,270
15	3,640	4,240	4,600	3,960	4,560	4,920
16	3,640	4,240	4,600	3,960	4,560	4,920
20	4,550	5,150	5,510	4,760	5,360	5,720
25	4,930	5,530	5,890	5,360	5,960	6,320
30	5,720	6,320	6,680	6,250	6,850	7,210
35	7,520	8,120	8,480	7,730	8,330	8,690
40	8,920	9,520	9,880	9,120	9,720	10,080
50	10,860	11,460	11,820	11,060	11,660	12,020

アルミ合金

D	￥基準単価
	丸フランジ		二面フランジ
	SL-ATHRT	SH-ATHRT	SL-ATHCT	SH-ATHCT
12	3,090	3,690	3,280	3,880
15	3,380	3,980	3,580	4,180
16	3,380	3,980	3,580	4,180
20	3,640	4,240	3,850	4,450
25	3,810	4,410	4,060	4,660
30	4,010	4,610	4,280	4,880
35	4,390	4,990	4,690	5,290
40	4,770	5,370	5,120	5,720
50	5,140	5,740	5,520	6,120

一般構造用鋼

D	￥基準単価
	丸フランジ		二面フランジ
	SL-STHRT	SH-STHRT	SL-STHCT	SH-STHCT
8M	2,530	3,130	2,670	3,270
10M	2,670	3,270	2,780	3,380
12	2,780	3,380	2,890	3,490
15	3,120	3,720	3,380	3,980
16	3,010	3,610	3,240	3,840
20	3,200	3,800	3,390	3,990
25	3,310	3,910	3,540	4,140
30	3,600	4,200	3,920	4,520
35	4,120	4,720	4,380	4,980
40	4,470	5,070	4,770	5,370
50	4,790	5,390	5,140	5,740

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦取付穴キリ穴タイプ角フランジ・二面フランジ（SUS304・アルミ合金）

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜4	5〜9	10～24	25～
値引率	基準単価	5%	10%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦取付穴キリ穴タイプ丸フランジ（SUS304・アルミ合金）
◦取付穴キリ穴タイプ（一般構造用鋼）

数量区分	標準対応		個別対応
	小口		大口
数　量	1〜19	20〜24	25～
値引率	基準単価	5%	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

◦取付穴タップ穴タイプ

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20～24	25～29	30～50	51～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

■取付穴キリ穴タイプ

日目出荷

[ NG ]ストーク適用不可

■取付穴タップ穴タイプ（SL-ATHRT・SH-ATHRT・SL-ATHCT・SH-ATHCT以外）

日目出荷

[ NG ]ストーク適用不可

■SL-ATHRT・SH-ATHRT・SL-ATHCT・SH-ATHCT

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴	【クリーン洗浄品】シャフトホルダ -側面取付穴型（機械加工品）スタンダードタイプ-	【クリーン洗浄品】シャフトホルダ　-側面取付穴型（機械加工品）　スリットタイプ-	【クリーン洗浄品】シャフトホルダ　-側面取付穴型（機械加工品）　セパレートタイプ-	【クリーン洗浄品】シャフトホルダ　-側面取付穴型（機械加工品）　側方スリットタイプ-	【クリーン洗浄品】シャフトホルダ　ブラケット型　ノック穴付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	6日目〜	6日目〜	6日目〜	3日目〜
形状	フランジ形	ブロック形	ブロック形	ブロック形	ブロック形	フランジ形
シャフトの締結方法	止めねじ	止めねじ	スリット	セパレート	側方スリット	止めねじ
タイプ	機械加工品	機械加工品	機械加工品	機械加工品	機械加工品	機械加工品
フランジ形種類	スタンダード	-	-	-	-	スタンダード
厚さ	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード

シャフトホルダカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

穴径 D(φ)

材質

詳細材質

表面処理

洗浄方法

フランジ形状

MB(六角穴付止めねじ付属）

取付穴種

止めねじM（並目）

タイプ

CAD

出荷日

【クリーン洗浄品】シャフトホルダ -ブラケット型スタンダードタイプ- -取付穴キリ穴

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

シャフトホルダカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】シャフトホルダ　-ブラケット型スタンダードタイプ-　-取付穴キリ穴
