【クリーン洗浄品】シャフト　片端おねじ逃げ溝　スパナ溝付タイプ・キリ穴付タイプ

【クリーン洗浄品】シャフト　片端おねじ逃げ溝　スパナ溝付タイプ・キリ穴付タイプ

ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

クリーン洗浄品
洗浄証明書発行はこちら

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が704型番あります。
数量：

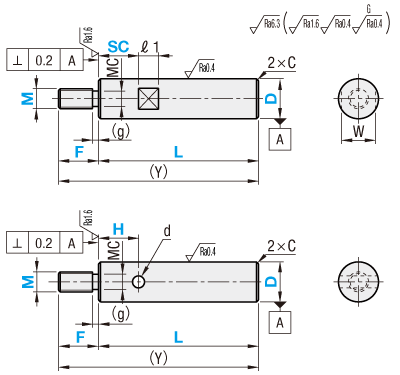

外形図・規格表

スパナ溝付きタイプ

キリ穴付きタイプ（D≦30、L≦500）

[ ! ]D部面粗度はメッキ品メッキ無し品はです。
[ ! ]L、F、SC、H寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

Type[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
スパナ溝付きキリ穴付き
D公差f8D公差g6D公差h5洗浄方法洗浄環境梱包形態梱包環境
SL-PSSAGS－－－SUS304－硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSAGS精密洗浄クラス1000脱気2重梱包クラス１0
−SL-SSAFSSL-SSFSUSL-SSHFSSUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ
>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-SSAFSSH-SSFSUSH-SSHFS精密洗浄クラス1000脱気2重梱包クラス１0
−SL-PSSAFSSL-PSSFSUSL-PSSHFS硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-PSSAFSSH-PSSFSUSH-PSSHFS精密洗浄クラス1000脱気2重梱包クラス１0
−SL-RSAFS−SL-RSHFSSUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-RSAFSSH-RSHFS精密洗浄クラス1000脱気2重梱包クラス１0
−SL-RSSAFS−SL-RSSHFSSUS440Cまたは
13Cr系ステンレス		脱脂洗浄一般環境防錆梱包一般環境
SH-RSSAFSSH-RSSHFS精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]スパナ溝・軸端加工部（ネジ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。 >>こちら
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]キリ穴加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−F−M−SC
SL-PSSAGS12−200−F20−M6−SC5
SH-PSSAGS20−450−F25−M12−SC10
D公差
Df8g6h5
8−0.013
−0.035		−0.005
−0.014		  0
−0.006
10
12−0.016
−0.043		−0.006
−0.017		  0
−0.008
13
15
16
18
20−0.020
−0.053		−0.007
−0.020		  0
−0.009
25
30
35−0.025
−0.064		−0.009
−0.025		  0
−0.011
40
50
■スパナ溝付タイプ
型式指定1mm単位選択指定1mm単位Wℓ1(Y)
Max.		C
TypeDLFM(並目)SC
D公差f8
SL-PSSAGS
SH-PSSAGS

D公差g6
SL-SSAFS
SH-SSAFS

SL-PSSAFS
SH-PSSAFS

SL-RSAFS
SH-RSAFS

SL-RSSAFS
SH-RSSAFS

D公差h5
SL-SSFSU
SH-SSFSU

SL-PSSFSU
SH-PSSFSU

[ ! ]低温黒色クロムメッキ品
D≦30、Y≦500		825〜7955≦F≦M×556       [ ! ] SC＋ℓ1≦L
[ ! ] SC≧0

>> スパナ溝詳細
こちら		788000.5
以下
1025〜795568      8800
1225〜79556810     1010800
1325〜7955681012    11800
1525〜7955681012    13800
1625〜7955681012    14800
1825〜795568101216   16800
2025〜795568101216   178001.0
以下
2525〜7955681012162024 22800
3025〜795 681012162024 2715800
3525〜795   10121620243030800
4025〜795    12162024303620800
5025〜795[ ! ] F−(g)≧Pitch×3     1620243041800
■キリ穴付タイプ
型式指定1mm単位選択指定1mm単位d(Y)
Max.		C
TypeDLFM(並目)H
SL-SSHFS
SH-SSHFS

SL-PSSHFS
SH-PSSHFS

SL-RSHFS
SH-RSHFS

SL-RSSHFS
SH-RSSHFS		825〜4955≦F≦M×556       [ ! ]L≧H＋d/2＋2
[ ! ]H≧d/2＋2		35000.5
以下
1025〜495568      500
1225〜49556810     500
1325〜4955681012    4500
1525〜4955681012    500
1625〜4955681012    500
1825〜495568101216   6500
2025〜495568101216   5001.0
以下
2525〜4955681012162024 7500
3025〜495[ ! ] F−(g)≧Pitch×3 681012162024 500
並目ねじ逃げ寸法
MPitchMC(g)
50.84.12
614.42
81.2563
101.57.7
121.759.44
16213
202.516.45
24319.6
303.525

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

[ ! ] キー溝追加工(KC)のみ
 9 日目出荷
[ NG ]ストーク適用不可
（低温黒色クロムメッキ品は12日目出荷）

・追加工詳細は下記タブよりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容固定寸法適用条件指定例￥/1Code
LKC

L寸法・公差を
精密に変更

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可SL-PSSAGS30-250.5-F20-M10-SC20-LKC400
FC

平面取り1箇所追加

Dｈ
8～181
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
　　D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		SL-PSSAGS30-250-F20-M10-SC20-FC10-E8200
WFC

平面取り2箇所追加

Dｈ
8～181
20～402
503
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
　　D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]同一平面上での加工不可
[ NG ]FCとの併用不可		SL-PSSAGS30-250-F20-M10-SC20-WFC10-A8-E20400
SX

SCのスパナ溝の他に
スパナ溝を追加

DWℓ1 DWℓ1
878 201710
108 2522
121010 302715
1311 3530
1513 403620
1614 5041
1816
[ ! ]スパナ溝付のみ適応
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]同一平面上での加工不可		SL-PSSAGS30-250-F20-M10-SC20-SX15400
RC

90度平面取り1箇所追加

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可		SL-PSSAGS30-250-F20-M10-SC20-RC40500
WRC

90度平面取り2箇所追加

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]同一平面上での加工不可
[ NG ]RCとの併用不可		SL-PSSAGS30-250-F20-M10-SC20-WRC10-Y101,000
KC

キー溝1箇所追加

軸径btr
基準寸法許容差(N9)基準寸法許容差
1240
−0.03		2.5＋0.1
0		0.08～0.16
1653.00.16～0.25
2063.5
2580
−0.036		4.0＋0.2
0
30
KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.)
[ ! ]D=12・16・20・25・30のみ適用
[ ! ]KC・G=指定1mm単位
[ ! ]b≦G≦30、G≦L/3
[ ! ]L＞500：2≦KC≦L/3
  L＜500：2≦KC≦500
[ ! ]M×2＜KC+F		SL-PSSAGS30-250-F20-M10-SC20-KC10-G10500
MMC
MMS

おねじ細目ねじに変更


DMMCMMS
834568
10 456810      10
12  5681012     1012
13  5681012     10
15  568101215    1012
16  568101215    101214
18  56810121517   10121418
20   681012151720  10121418
25    8101215172025 10121418
30    81012151720253010121418
35     1012151720253010121418
40      121517202530 121418
50       1517202530  1418
ピッチ0.350.50.751.01.51.251.5
細目ねじ逃げ寸法
MMCPitchMCg
60.754.82.0
81.06.4
108.4
1210.4
1513.4
1715.4
2018.4

MMSPitchMC g
101.2583
121.59.7
1411.7
1815.7
↑クリックで拡大表示
【ベアリングナット 細目追加工】
・「MMC」と指定

【シリンダ 細目追加工】
・「MMS」と指定		SL-PSSAGS30-250-F20-MMC15-SC20300

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
30500.020
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
8～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

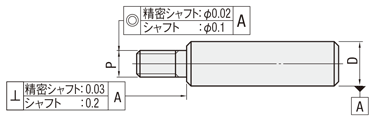

■同軸度・直角度



硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

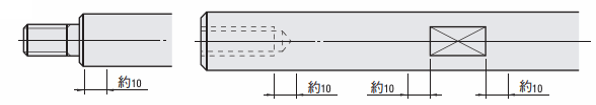

■硬度低下範囲

・加工部から10mm程度


（例）



■焼なましによる硬度低下加工部

・おねじ ・スパナ溝 ・キー溝 ・平面取り ・90度平面取り



■キリ穴付きタイプの硬度低下範囲

キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度




※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
8・100.5以上0.5以上
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部



■キリ穴メッキ剥離について

・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。



///部：メッキ剥離部



シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    12
  • 次へ
    • 型番
    SH-PSSAFS8-[25-1095/1]-F[5-18/1]-M[5,6]-SC[0-787/1]
    SH-PSSAFS8-[25-1095/1]-F[5-18/1]-MMC6-SC[0-787/1]
    SH-PSSAFS10-[25-1195/1]-F[5-24/1]-M[5,6,8]-SC[0-787/1]
    SH-PSSAFS10-[25-1195/1]-F[5-24/1]-MMC[6,8]-SC[0-787/1]
    SH-PSSAFS12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-SC[0-985/1]
    SH-PSSAFS12-[25-1395/1]-F[5-30/1]-MMC[6,8,10]-SC[0-985/1]
    SH-PSSAFS12-[25-1395/1]-F[5-30/1]-MMS10-SC[0-985/1]
    SH-PSSAFS13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-SC[0-985/1]
    SH-PSSAFS13-[25-1395/1]-F[5-36/1]-MMC[6,8,10]-SC[0-985/1]
    SH-PSSAFS13-[25-1395/1]-F[5-36/1]-MMS10-SC[0-985/1]
    SH-PSSAFS15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-SC[0-985/1]
    SH-PSSAFS15-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-SC[0-985/1]
    SH-PSSAFS15-[25-1395/1]-F[5-36/1]-MMS[10,12]-SC[0-985/1]
    SH-PSSAFS16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-SC[0-1185/1]
    SH-PSSAFS16-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-SC[0-1185/1]
    SH-PSSAFS16-[25-1395/1]-F[5-36/1]-MMS[10,12]-SC[0-1185/1]
    SH-PSSAFS18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-SC[0-1185/1]
    SH-PSSAFS18-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15]-SC[0-1185/1]
    SH-PSSAFS18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-SC[0-1185/1]
    SH-PSSAFS20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-SC[0-1185/1]
    SH-PSSAFS20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-SC[0-1185/1]
    SH-PSSAFS20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-SC[0-1185/1]
    SH-PSSAFS25-[25-1395/1]-F[5-72/1]-M[5,6,8,10,12,16,20,24]-SC[0-1185/1]
    SH-PSSAFS25-[25-1395/1]-F[5-72/1]-MMC[8,10,12,15,17,20]-SC[0-1185/1]
    SH-PSSAFS25-[25-1395/1]-F[5-72/1]-MMS[10,12,14,18]-SC[0-1185/1]
    SH-PSSAFS30-[25-1495/1]-F[5-72/1]-M[6,8,10,12,16,20,24]-SC[0-1480/1]
    SH-PSSAFS30-[25-1495/1]-F[5-72/1]-MMC[8,10,12,15,17,20,25]-SC[0-1480/1]
    SH-PSSAFS30-[25-1495/1]-F[5-72/1]-MMS[10,12,14,18]-SC[0-1480/1]
    SH-PSSAFS35-[25-1495/1]-F[5-90/1]-M[10,12,16,20,24,30]-SC[0-1480/1]
    SH-PSSAFS35-[25-1495/1]-F[5-90/1]-MMC[10,12,15,17,20,25,30]-SC[0-1480/1]
    SH-PSSAFS35-[25-1495/1]-F[5-90/1]-MMS[10,12,14,18]-SC[0-1480/1]
    SH-PSSAFS40-[25-1495/1]-F[5-90/1]-M[12,16,20,24,30]-SC[0-1475/1]
    SH-PSSAFS40-[25-1495/1]-F[5-90/1]-MMC[12,15,17,20,25,30]-SC[0-1475/1]
    SH-PSSAFS40-[25-1495/1]-F[5-90/1]-MMS[12,14,18]-SC[0-1475/1]
    SH-PSSAFS50-[25-1495/1]-F[5-90/1]-M[16,20,24,30]-SC[0-1475/1]
    SH-PSSAFS50-[25-1495/1]-F[5-90/1]-MMC[15,17,20,25,30]-SC[0-1475/1]
    SH-PSSAFS50-[25-1495/1]-F[5-90/1]-MMS[14,18]-SC[0-1475/1]
    SH-PSSAGS8-[25-1095/1]-F[5-18/1]-M[5,6]-SC[0-787/1]
    SH-PSSAGS8-[25-1095/1]-F[5-18/1]-MMC6-SC[0-787/1]
    SH-PSSAGS10-[25-1195/1]-F[5-24/1]-M[5,6,8]-SC[0-787/1]
    SH-PSSAGS10-[25-1195/1]-F[5-24/1]-MMC[6,8]-SC[0-787/1]
    SH-PSSAGS12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-SC[0-985/1]
    SH-PSSAGS12-[25-1395/1]-F[5-30/1]-MMC[6,8,10]-SC[0-985/1]
    SH-PSSAGS12-[25-1395/1]-F[5-30/1]-MMS10-SC[0-985/1]
    SH-PSSAGS13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-SC[0-985/1]
    SH-PSSAGS13-[25-1395/1]-F[5-36/1]-MMC[6,8,10]-SC[0-985/1]
    SH-PSSAGS13-[25-1395/1]-F[5-36/1]-MMS10-SC[0-985/1]
    SH-PSSAGS15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-SC[0-985/1]
    SH-PSSAGS15-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-SC[0-985/1]
    SH-PSSAGS15-[25-1395/1]-F[5-36/1]-MMS[10,12]-SC[0-985/1]
    SH-PSSAGS16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-SC[0-1185/1]
    SH-PSSAGS16-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-SC[0-1185/1]
    SH-PSSAGS16-[25-1395/1]-F[5-36/1]-MMS[10,12]-SC[0-1185/1]
    SH-PSSAGS18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-SC[0-1185/1]
    SH-PSSAGS18-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15]-SC[0-1185/1]
    SH-PSSAGS18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-SC[0-1185/1]
    SH-PSSAGS20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-SC[0-1185/1]
    SH-PSSAGS20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-SC[0-1185/1]
    SH-PSSAGS20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-SC[0-1185/1]
    SH-PSSAGS25-[25-1395/1]-F[5-72/1]-M[8,10,12,16,20,24]-SC[0-1185/1]

    材質

    詳細材質

    熱処理

    表面処理

    軸径 D

    (φ)

    長さ L

    (mm)

    軸はめあい

    洗浄方法

    硬度

    1箇所スパナ溝追加 [SC]

    (㎜)

    おねじ(並目) [M]

    (mm)

    おねじ(並目) [M]

    (㎜)

    おねじMを細目ねじ変更 [MMC]

    (㎜)

    おねじMを細目ねじ変更 [MMS]

    (㎜)

    F

    (㎜)

    H

    (mm)

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    8
    25 ～ 1095
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 787
    -
    5 ～ 6
    -
    -
    5 ～ 18
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    8
    25 ～ 1095
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 787
    -
    -
    6
    -
    5 ～ 18
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    10
    25 ～ 1195
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 787
    -
    5 ～ 8
    -
    -
    5 ～ 24
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    10
    25 ～ 1195
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 787
    -
    -
    6 ～ 8
    -
    5 ～ 24
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    12
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    5 ～ 10
    -
    -
    5 ～ 30
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    12
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    -
    6 ～ 10
    -
    5 ～ 30
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    12
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    -
    -
    10
    5 ～ 30
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    13
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    5 ～ 12
    -
    -
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    13
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    -
    6 ～ 10
    -
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    13
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    -
    -
    10
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    15
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    5 ～ 12
    -
    -
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    15
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    -
    6 ～ 12
    -
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    15
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 985
    -
    -
    -
    10 ～ 12
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    16
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    5 ～ 12
    -
    -
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    16
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    6 ～ 12
    -
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    16
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    -
    10 ～ 12
    5 ～ 36
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    18
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    5 ～ 16
    -
    -
    5 ～ 48
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    18
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    6 ～ 15
    -
    5 ～ 48
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    18
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    -
    10 ～ 14
    5 ～ 48
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    20
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    5 ～ 16
    -
    -
    5 ～ 48
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    20
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    6 ～ 17
    -
    5 ～ 48
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    20
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    -
    10 ～ 18
    5 ～ 48
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    25
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    20 ～ 24
    5 ～ 16
    -
    -
    5 ～ 72
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    25
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    8 ～ 20
    -
    5 ～ 72
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    25
    25 ～ 1395
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1185
    -
    -
    -
    10 ～ 18
    5 ～ 72
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    30
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1480
    6 ～ 24
    -
    -
    -
    5 ～ 72
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    30
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1480
    -
    -
    8 ～ 25
    -
    5 ～ 72
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    30
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1480
    -
    -
    -
    10 ～ 18
    5 ～ 72
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    35
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1480
    -
    10 ～ 30
    -
    -
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    35
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1480
    -
    -
    10 ～ 30
    -
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    35
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1480
    -
    -
    -
    10 ～ 18
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    40
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1475
    -
    12 ～ 30
    -
    -
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    40
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1475
    -
    -
    12 ～ 30
    -
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    40
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1475
    -
    -
    -
    12 ～ 18
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    50
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1475
    -
    16 ～ 30
    -
    -
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    50
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1475
    -
    -
    15 ～ 30
    -
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS440Cまたは13Cr系ステンレス
    SUS440Cまたは13Cr系ステンレス
    高周波焼入れ
    硬質クロムメッキ
    50
    25 ～ 1495
    g6
    精密洗浄
    高周波焼入(56HRC～)
    0 ～ 1475
    -
    -
    -
    14 ～ 18
    5 ～ 90
    -
    SUS440Cまたは13Cr系ステンレス
    硬質クロムメッキ
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    8
    25 ～ 1095
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 787
    -
    5 ～ 6
    -
    -
    5 ～ 18
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    8
    25 ～ 1095
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 787
    -
    -
    6
    -
    5 ～ 18
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    10
    25 ～ 1195
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 787
    -
    5 ～ 8
    -
    -
    5 ～ 24
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    10
    25 ～ 1195
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 787
    -
    -
    6 ～ 8
    -
    5 ～ 24
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    12
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    5 ～ 10
    -
    -
    5 ～ 30
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    12
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    -
    6 ～ 10
    -
    5 ～ 30
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    12
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    -
    -
    10
    5 ～ 30
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    13
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    5 ～ 12
    -
    -
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    13
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    -
    6 ～ 10
    -
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    13
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    -
    -
    10
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    15
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    5 ～ 12
    -
    -
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    15
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    -
    6 ～ 12
    -
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    15
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 985
    -
    -
    -
    10 ～ 12
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    16
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    5 ～ 12
    -
    -
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    16
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    -
    6 ～ 12
    -
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    16
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    -
    -
    10 ～ 12
    5 ～ 36
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    18
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    5 ～ 16
    -
    -
    5 ～ 48
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    18
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    -
    6 ～ 15
    -
    5 ～ 48
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    18
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    -
    -
    10 ～ 14
    5 ～ 48
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    20
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    5 ～ 16
    -
    -
    5 ～ 48
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    20
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    -
    6 ～ 17
    -
    5 ～ 48
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    20
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    -
    -
    10 ～ 18
    5 ～ 48
    -
    SUS304
    -
    10
    1個
    [ステンレス] SUS304
    SUS304
    なし
    硬質クロムメッキ
    25
    25 ～ 1395
    f8
    精密洗浄
    高周波焼入なし
    0 ～ 1185
    -
    8 ～ 24
    -
    -
    5 ～ 72
    -
    SUS304
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    洗浄不要の場合の代替品
    -
    ( - )
    6日目

    PSSAFS8

    -
    ( - )
    6日目

    PSSAFS8

    -
    ( - )
    6日目

    PSSAFS10

    -
    ( - )
    6日目

    PSSAFS10

    -
    ( - )
    6日目

    PSSAFS12

    -
    ( - )
    6日目

    PSSAFS12

    -
    ( - )
    6日目

    PSSAFS12

    -
    ( - )
    6日目

    PSSAFS13

    -
    ( - )
    6日目

    PSSAFS13

    -
    ( - )
    6日目

    PSSAFS13

    -
    ( - )
    6日目

    PSSAFS15

    -
    ( - )
    6日目

    PSSAFS15

    -
    ( - )
    6日目

    PSSAFS15

    -
    ( - )
    6日目

    PSSAFS16

    -
    ( - )
    6日目

    PSSAFS16

    -
    ( - )
    6日目

    PSSAFS16

    -
    ( - )
    6日目

    PSSAFS18

    -
    ( - )
    6日目

    PSSAFS18

    -
    ( - )
    6日目

    PSSAFS18

    -
    ( - )
    6日目

    PSSAFS20

    -
    ( - )
    6日目

    PSSAFS20

    -
    ( - )
    6日目

    PSSAFS20

    -
    ( - )
    6日目

    PSSAFS25

    -
    ( - )
    6日目

    PSSAFS25

    -
    ( - )
    6日目

    PSSAFS25

    -
    ( - )
    6日目

    PSSAFS30

    -
    ( - )
    6日目

    PSSAFS30

    -
    ( - )
    6日目

    PSSAFS30

    -
    ( - )
    6日目

    PSSAFS35

    -
    ( - )
    6日目

    PSSAFS35

    -
    ( - )
    6日目

    PSSAFS35

    -
    ( - )
    6日目

    PSSAFS40

    -
    ( - )
    6日目

    PSSAFS40

    -
    ( - )
    6日目

    PSSAFS40

    -
    ( - )
    6日目

    PSSAFS50

    -
    ( - )
    6日目

    PSSAFS50

    -
    ( - )
    6日目

    PSSAFS50

    -
    ( - )
    6日目

    PSSAGS8

    -
    ( - )
    6日目

    PSSAGS8

    -
    ( - )
    6日目

    PSSAGS10

    -
    ( - )
    6日目

    PSSAGS10

    -
    ( - )
    6日目

    PSSAGS12

    -
    ( - )
    6日目

    PSSAGS12

    -
    ( - )
    6日目

    PSSAGS12

    -
    ( - )
    6日目

    PSSAGS13

    -
    ( - )
    6日目

    PSSAGS13

    -
    ( - )
    6日目

    PSSAGS13

    -
    ( - )
    6日目

    PSSAGS15

    -
    ( - )
    6日目

    PSSAGS15

    -
    ( - )
    6日目

    PSSAGS15

    -
    ( - )
    6日目

    PSSAGS16

    -
    ( - )
    6日目

    PSSAGS16

    -
    ( - )
    6日目

    PSSAGS16

    -
    ( - )
    6日目

    PSSAGS18

    -
    ( - )
    6日目

    PSSAGS18

    -
    ( - )
    6日目

    PSSAGS18

    -
    ( - )
    6日目

    PSSAGS20

    -
    ( - )
    6日目

    PSSAGS20

    -
    ( - )
    6日目

    PSSAGS20

    -
    ( - )
    6日目

    PSSAGS25

  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    12
  • 次へ

    • 詳細情報

    基本情報

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
    商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
    SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
    バッテリー組立後工程
    SH-□□精密洗浄脱気２重梱包油分除去
    粉塵除去    		クリーン環境（クラス10～1,000）バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
    粉塵除去
    アウトガス低減    		真空環境
    クリーン環境（クラス10～1,000）    		半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    ご注意

    • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。
    • 鉄材質品の発売を開始いたしました。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■スパナ溝付タイプ
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    SUS304
    D￥基準単価
    SL-PSSAGSSH-PSSAGS
    最短LL101L201L401L601最短LL101L201L401L601
    ～～～～～～～～～～
    100200400600795100200400600795
    82,8103,4004,2905,4706,6602,9503,5404,4305,6106,800
    102,8103,4004,2205,4606,6302,9503,5404,3605,6006,770
    12・132,9303,6104,3705,5606,7803,0703,7504,5105,7006,920
    15・163,0903,8604,5205,7907,0803,2304,0004,6605,9307,220
    18・203,3104,2404,9306,3507,7703,4504,3805,0706,4907,910
    253,4104,4105,2006,7908,3903,5504,5505,3406,9308,530
    303,5504,6205,5607,4109,2303,6904,7605,7007,5509,370
    353,7705,0206,7008,61010,7603,9105,1606,8408,75010,900
    404,2105,7407,81010,17012,8304,3505,8807,95010,31012,970
    505,3007,56010,10013,40017,2805,4407,70010,24013,54017,420
    SUS440Cまたは13Cr系ステンレス　D公差g6
    D￥基準単価
    SL-SSAFSSH-SSAFS
    最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020025030035040045050050100150200250300350400450500
    82,3602,5602,7502,9403,6103,7805,2605,4405,6105,7902,9603,1603,3503,5404,4104,5806,2606,4406,6106,790
    102,4602,6702,8503,0503,7303,9105,4005,5905,7605,9403,0603,2703,4503,6504,5304,7106,4006,5906,7606,940
    122,5702,8203,0403,2603,9704,2005,7205,9306,1506,3803,1703,4203,6403,8604,7705,0006,7206,9307,1507,380
    132,6302,8903,1203,3604,0904,3205,8606,0906,3206,5503,2303,4903,7203,9604,8905,1206,8607,0907,3207,550
    152,7603,0403,3203,5904,3704,6306,2006,4806,7507,0203,3603,6403,9204,1905,1705,4307,2007,4807,7508,020
    162,8203,1103,3903,6704,4604,7506,3306,6106,9107,1903,4203,7103,9904,2705,2605,5507,3307,6107,9108,190
    182,9303,2403,5703,8804,6805,0106,6206,9407,2607,5703,5303,8404,1704,4805,4805,8107,6207,9408,2608,570
    202,9903,2803,5803,8804,6805,0106,6206,9407,2607,5703,5903,8804,1804,4805,4805,8107,6207,9408,2608,570
    253,2103,9904,7005,2706,3206,8708,7208,8509,8309,9203,8104,5905,3005,8707,1207,6709,7209,85010,83010,920
    303,2204,0004,7905,5607,0907,0908,8608,8609,9409,9403,8204,6005,3906,1607,8907,8909,8609,86010,94010,940
    353,2404,0204,8005,5707,1007,1008,8708,8709,9509,9503,8404,6205,4006,1707,9007,9009,8709,87010,95010,950
    403,6004,5605,5206,4808,2608,26010,11010,11011,44011,4404,2005,1606,1207,0809,0609,06011,11011,11012,44012,440
    504,5205,9207,3408,75010,84010,84012,69012,69014,55014,5505,1206,5207,9409,35011,64011,64013,69013,69015,55015,550
    D￥基準単価
    SL-SSAFSSH-SSAFS
    L501L551L601L651L701L751L501L551L601L651L701L751
    〜〜〜〜〜〜〜〜〜〜〜〜
    550600650700750795550600650700750795
    85,9606,1306,3106,4906,6606,8306,9607,1307,3107,4907,6607,830
    106,1306,3206,5006,6906,8607,0507,1307,3207,5007,6907,8608,050
    126,5906,8107,0307,2407,4707,6907,5907,8108,0308,2408,4708,690
    136,7807,0107,2407,4807,7107,9407,7808,0108,2408,4808,7108,940
    157,2907,5707,8408,1108,3808,6508,2908,5708,8409,1109,3809,650
    167,4707,7508,0508,3308,6108,8908,4708,7509,0509,3309,6109,890
    187,8908,2008,5208,8309,1509,4708,8909,2009,5209,83010,15010,470
    207,8908,2008,5208,8309,1509,4708,8909,2009,5209,83010,15010,470
    2510,93011,01012,04012,60013,16013,42011,93012,01013,04013,60014,16014,420
    3011,02011,02013,44013,44013,44013,44012,02012,02014,44014,44014,44014,440
    3511,03011,03013,45013,45013,45013,45012,03012,03014,45014,45014,45014,450
    4012,78012,78015,77015,77015,77015,77013,78013,78016,77016,77016,77016,770
    5016,41016,41020,77020,77020,77020,77017,41017,41021,77021,77021,77021,770
    SUS440Cまたは13Cr系ステンレス　D公差h5
    D￥基準単価
    SL-SSFSUSH-SSFSU
    最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020025030035040045050050100150200250300350400450500
    82,8803,0803,2803,4804,1604,3405,8406,0306,2006,3903,4803,6803,8804,0804,9605,1406,8407,0307,2007,390
    102,9803,2003,3903,6004,2904,4705,9706,1706,3506,5503,5803,8003,9904,2005,0905,2706,9707,1707,3507,550
    123,1003,3603,5903,8204,5504,7806,3106,5306,7707,0003,7003,9604,1904,4205,3505,5807,3107,5307,7708,000
    133,1603,4303,6703,9204,6604,9106,4606,7006,9507,1803,7604,0304,2704,5205,4605,7107,4607,7007,9508,180
    153,2903,5903,8904,1604,9605,2306,8107,1107,3907,6803,8904,1904,4904,7605,7606,0307,8108,1108,3908,680
    163,3603,6603,9504,2605,0505,3506,9607,2407,5507,8603,9604,2604,5504,8605,8506,1507,9608,2408,5508,860
    183,4703,8004,1404,4705,2905,6407,2607,5907,9208,2604,0704,4004,7405,0706,0906,4408,2608,5908,9209,260
    203,5303,8404,1504,4705,2905,6407,2607,5907,9208,2604,1304,4404,7505,0706,0906,4408,2608,5908,9209,260
    253,6904,4705,1805,7406,7907,3509,1909,32010,31010,4004,2905,0705,7806,3407,5908,15010,19010,32011,31011,400
    303,7004,4805,2706,0307,5707,5709,3309,33010,41010,4104,3005,0805,8706,6308,3708,37010,33010,33011,41011,410
    353,7104,5105,2806,0407,5807,5809,3609,36010,42010,4204,3105,1105,8806,6408,3808,38010,36010,36011,42011,420
    404,0905,0406,0006,9508,7408,74010,59010,59011,91011,9104,6905,6406,6007,5509,5409,54011,59011,59012,91012,910
    505,0006,4107,8109,23011,32011,32013,18013,18015,03015,0305,6007,0108,4109,83012,12012,12014,18014,18016,03016,030
    D￥基準単価
    SL-SSFSUSH-SSFSU
    L501L551L601L651L701L751L501L551L601L651L701L751
    〜〜〜〜〜〜〜〜〜〜〜〜
    550600650700750795550600650700750795
    86,5706,7506,9407,1307,3007,4807,5707,7507,9408,1308,3008,480
    106,7506,9507,1407,3307,5107,7107,7507,9508,1408,3308,5108,710
    127,2207,4607,6907,9108,1508,3808,2208,4608,6908,9109,1509,380
    137,4307,6707,9108,1608,4008,6408,4308,6708,9109,1609,4009,640
    157,9608,2608,5408,8209,1009,4008,9609,2609,5409,82010,10010,400
    168,1508,4408,7609,0509,3509,6409,1509,4409,76010,05010,35010,640
    188,5908,9209,2509,5909,92010,2609,5909,92010,25010,59010,92011,260
    208,5908,9209,2509,5909,92010,2609,5909,92010,25010,59010,92011,260
    2511,42011,48012,52013,07013,63013,90012,42012,48013,52014,07014,63014,900
    3011,49011,49013,91013,91013,91013,91012,49012,49014,91014,91014,91014,910
    3511,50011,50013,92013,92013,92013,92012,50012,50014,92014,92014,92014,920
    4013,25013,25016,25016,25016,25016,25014,25014,25017,25017,25017,25017,250
    5016,88016,88021,25021,25021,25021,25017,88017,88022,25022,25022,25022,250
    SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差g6
    D￥基準単価
    SL-PSSAFSSH-PSSAFS
    最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020025030035040045050050100150200250300350400450500
    82,4002,6402,8803,1003,8004,0205,5405,7505,9606,1803,0003,2403,4803,7004,6004,8206,5406,7506,9607,180
    102,5102,7503,0003,2203,9504,1705,7005,9306,1506,3903,1103,3503,6003,8204,7504,9706,7006,9307,1507,390
    122,6402,9403,2103,4804,2704,5406,1106,3906,6606,9403,2403,5403,8104,0805,0705,3407,1107,3907,6607,940
    132,6903,0003,2703,5704,3404,6306,2106,5006,7807,0603,2903,6003,8704,1705,1405,4307,2107,5007,7808,060
    152,8403,1903,5303,8804,7305,0706,7007,0407,3907,7303,4403,7904,1304,4805,5305,8707,7008,0408,3908,730
    162,8903,2503,6103,9604,8205,1806,8307,1907,5407,9003,4903,8504,2104,5605,6205,9807,8308,1908,5408,900
    183,0603,5103,9504,4105,3505,8007,5508,0008,4408,9103,6604,1104,5505,0106,1506,6008,5509,0009,4409,910
    203,0803,5103,9504,4105,3505,8007,5508,0008,4408,9103,6804,1104,5505,0106,1506,6008,5509,0009,4409,910
    253,7404,4605,1705,8807,1007,8109,83010,54011,26011,9604,3405,0605,7706,4807,9008,61010,83011,54012,26012,960
    303,8704,9405,7806,6307,9808,82010,98011,10012,63012,6304,4705,5406,3807,2308,7809,62011,98012,10013,63013,630
    353,8804,9806,0807,1809,1809,18011,12011,12012,64012,6404,4805,5806,6807,7809,9809,98012,12012,12013,64013,640
    404,4005,7507,1008,47010,78010,78012,88012,88014,77014,7705,0006,3507,7009,07011,58011,58013,88013,88015,77015,770
    505,7007,7109,69011,68014,44014,44016,54016,54019,16019,1606,3008,31010,29012,28015,24015,24017,54017,54020,16020,160
    D￥基準単価
    SL-PSSAFSSH-PSSAFS
    L501L551L601L651L701L751L501L551L601L651L701L751
    〜〜〜〜〜〜〜〜〜〜〜〜
    550600650700750795550600650700750795
    86,4006,6106,8307,0407,2607,4707,4007,6107,8308,0408,2608,470
    106,6106,8407,0607,3007,5207,7407,6107,8408,0608,3008,5208,740
    127,2107,4907,7508,0408,3208,5808,2108,4908,7509,0409,3209,580
    137,3507,6407,9108,2008,4908,7708,3508,6408,9109,2009,4909,770
    158,0808,4208,7709,1009,4509,8009,0809,4209,77010,10010,45010,800
    168,2608,6108,9709,3209,68010,0409,2609,6109,97010,32010,68011,040
    189,3509,80010,26010,70011,15011,60010,35010,80011,26011,70012,15012,600
    209,3509,80010,26010,70011,15011,60010,35010,80011,26011,70012,15012,600
    2512,66013,37014,09014,80015,51016,22013,66014,37015,09015,80016,51017,220
    3014,15014,15016,03016,88017,56017,56015,15015,15017,03017,88018,56018,560
    3514,17014,17017,58017,58017,58017,58015,17015,17018,58018,58018,58018,580
    4016,66016,66020,88020,88020,88020,88017,66017,66021,88021,88021,88021,880
    5021,79021,79027,96027,96027,96027,96022,79022,79028,96028,96028,96028,960
    SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差h5
    D￥基準単価
    SL-PSSFSUSH-PSSFSU
    最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020025030035040045050050100150200250300350400450500
    82,9203,1703,4203,6504,3704,5906,1206,3406,5706,8003,5203,7704,0204,2505,1705,3907,1207,3407,5707,800
    103,0303,2803,5503,7804,5204,7606,2906,5306,7707,0103,6303,8804,1504,3805,3205,5607,2907,5307,7708,010
    123,1703,4803,7704,0604,8505,1306,7307,0107,3007,5903,7704,0804,3704,6605,6505,9307,7308,0108,3008,590
    133,2203,5503,8304,1404,9405,2306,8207,1407,4307,7203,8204,1504,4304,7405,7406,0307,8208,1408,4308,720
    153,3803,7404,1004,4705,3305,6907,3507,7008,0708,4203,9804,3404,7005,0706,1306,4908,3508,7009,0709,420
    163,4303,8104,1804,5505,4405,8107,4807,8608,2208,6004,0304,4104,7805,1506,2406,6108,4808,8609,2209,600
    183,6104,0804,5405,0205,9906,4508,2408,7109,1709,6604,2104,6805,1405,6206,7907,2509,2409,71010,17010,660
    203,6304,0804,5405,0205,9906,4508,2408,7109,1709,6604,2304,6805,1405,6206,7907,2509,2409,71010,17010,660
    254,2304,9405,6406,3607,5808,28010,31011,02011,73012,4404,8305,5406,2406,9608,3809,08011,31012,02012,73013,440
    304,3605,4206,2707,1008,4509,30011,45011,58013,10013,1004,9606,0206,8707,7009,25010,10012,45012,58014,10014,100
    354,3705,4606,5607,6509,6609,66011,59011,59013,11013,1104,9706,0607,1608,25010,46010,46012,59012,59014,11014,110
    404,8806,2307,5908,95011,26011,26013,35013,35015,24015,2405,4806,8308,1909,55012,06012,06014,35014,35016,24016,240
    506,1708,18010,18012,16014,92014,92017,01017,01019,64019,6406,7708,78010,78012,76015,72015,72018,01018,01020,64020,640
    D￥基準単価
    SL-PSSFSUSH-PSSFSU
    L501L551L601L651L701L751L501L551L601L651L701L751
    〜〜〜〜〜〜〜〜〜〜〜〜
    550600650700750795550600650700750795
    87,0207,2407,4807,7007,9208,1508,0208,2408,4808,7008,9209,150
    107,2407,4907,7207,9708,2008,4308,2408,4908,7208,9709,2009,430
    127,8808,1708,4408,7509,0409,3108,8809,1709,4409,75010,04010,310
    138,0308,3308,6108,9209,2209,5109,0309,3309,6109,92010,22010,510
    158,7909,1509,5109,86010,22010,5909,79010,15010,51010,86011,22011,590
    168,9809,3509,73010,10010,48010,8509,98010,35010,73011,10011,48011,850
    1810,13010,59011,07011,54012,00012,49011,13011,59012,07012,54013,00013,490
    2010,13010,59011,07011,54012,00012,49011,13011,59012,07012,54013,00013,490
    2513,15013,85014,56015,27015,99016,70014,15014,85015,56016,27016,99017,700
    3014,64014,64016,52017,36018,04018,04015,64015,64017,52018,36019,04019,040
    3514,65014,65018,06018,06018,06018,06015,65015,65019,06019,06019,06019,060
    4017,13017,13021,35021,35021,35021,35018,13018,13022,35022,35022,35022,350
    5022,26022,26028,44028,44028,44028,44023,26023,26029,44029,44029,44029,440
    SUJ2相当　低温黒色クロムメッキ
    D￥基準単価
    SL-RSAFSSH-RSAFS
    最短LL51L101L151L201L301L401最短LL51L101L151L201L301L401
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020030040049550100150200300400495
    82,8903,0803,3703,6404,4105,9006,3503,4903,6803,9704,2405,2106,9007,350
    102,8903,1603,4403,7804,6706,1606,4903,4903,7604,0404,3805,4707,1607,490
    122,9503,3003,6603,9904,9206,5306,9903,5503,9004,2604,5905,7207,5307,990
    132,9603,3203,6604,0705,0506,6807,1403,5603,9204,2604,6705,8507,6808,140
    153,3803,8704,4105,0106,0807,7608,3503,9804,4705,0105,6106,8808,7609,350
    163,3803,9304,4705,1506,3308,0008,5903,9804,5305,0705,7507,1309,0009,590
    183,4504,0704,6905,4206,6808,4908,9904,0504,6705,2906,0207,4809,4909,990
    203,5204,2604,9305,7307,1008,7509,3204,1204,8605,5306,3307,9009,75010,320
    254,1305,1306,1107,0508,62010,58011,4304,7305,7306,7107,6509,42011,58012,430
    304,5305,7206,7007,9009,51011,75013,1905,1306,3207,3008,50010,31012,75014,190
    SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ
    D￥基準単価
    SL-RSSAFSSH-RSSAFS
    最短LL51L101L151L201L301L401最短LL51L101L151L201L301L401
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020030040049550100150200300400495
    83,0103,3403,7204,1004,9706,6407,2803,6103,9404,3204,7005,7707,6408,280
    103,0103,4103,8304,2805,2906,9607,4803,6104,0104,4304,8806,0907,9608,480
    123,1303,6504,1504,6305,7007,5708,2903,7304,2504,7505,2306,5008,5709,290
    133,1303,6504,1504,6805,7907,6808,4003,7304,2504,7505,2806,5908,6809,400
    153,5804,2604,9605,7106,9408,9409,8404,1804,8605,5606,3107,7409,94010,840
    163,6004,3505,0705,9107,2609,27010,2104,2004,9505,6706,5108,06010,27011,210
    183,6904,5005,3106,2407,6709,84010,7404,2905,1005,9106,8408,47010,84011,740
    203,7704,6605,5206,5308,08010,10011,0704,3705,2606,1207,1308,88011,10012,070
    254,6405,8907,2208,52010,45013,15014,7205,2406,4907,8209,12011,25014,15015,720
    305,0306,4807,9009,64011,74014,29016,3305,6307,0808,50010,24012,54015,29017,330
    ■キリ穴付タイプ
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    SUS440Cまたは13Cr系ステンレス
    D￥基準単価
    SL-SSHFSSH-SSHFS
    最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020025030035040045049550100150200250300350400450495
    82,3402,5402,7302,9203,5903,7605,2405,4205,5905,7702,9403,1403,3303,5204,3904,5606,2406,4206,5906,770
    102,4302,6502,8303,0303,7103,8905,3805,5705,7405,9203,0303,2503,4303,6304,5104,6906,3806,5706,7406,920
    122,5502,7903,0203,2403,9504,1705,7005,9106,1306,3503,1503,3903,6203,8404,7504,9706,7006,9107,1307,350
    132,6002,8703,1003,3404,0704,3005,8406,0706,3006,5203,2003,4703,7003,9404,8705,1006,8407,0707,3007,520
    152,7403,0203,3003,5704,3404,6106,1706,4606,7307,0003,3403,6203,9004,1705,1405,4107,1707,4607,7308,000
    162,7903,0903,3703,6504,4404,7306,3106,5906,8807,1703,3903,6903,9704,2505,2405,5307,3107,5907,8808,170
    182,9103,2203,5503,8504,6604,9906,6006,9207,2307,5503,5103,8204,1504,4505,4605,7907,6007,9208,2308,550
    202,9603,2603,5603,8504,6604,9906,6006,9207,2307,5503,5603,8604,1604,4505,4605,7907,6007,9208,2308,550
    253,1903,9704,6805,2406,2906,8508,7008,8309,8109,9003,7904,5705,2805,8407,0907,6509,7009,83010,81010,900
    303,2003,9804,7705,5407,0707,0708,8408,8409,9209,9203,8004,5805,3706,1407,8707,8709,8409,84010,92010,920
    SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ
    D￥基準単価
    SL-PSSHFSSH-PSSHFS
    最短LL51L101L151L201L251L301L351L401L451最短LL51L101L151L201L251L301L351L401L451
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020025030035040045049550100150200250300350400450495
    82,3802,6102,8603,0803,7803,9905,5205,7305,9406,1602,9803,2103,4603,6804,5804,7906,5206,7306,9407,160
    102,4902,7302,9803,2003,9304,1505,6805,9106,1306,3703,0903,3303,5803,8004,7304,9506,6806,9107,1307,370
    122,6102,9203,1903,4604,2504,5106,0906,3706,6406,9203,2103,5203,7904,0605,0505,3107,0907,3707,6407,920
    132,6702,9803,2503,5504,3204,6106,1806,4806,7607,0403,2703,5803,8504,1505,1205,4107,1807,4807,7608,040
    152,8203,1703,5103,8504,7005,0406,6807,0207,3707,7103,4203,7704,1104,4505,5005,8407,6808,0208,3708,710
    162,8703,2303,5903,9404,8005,1606,8107,1707,5207,8803,4703,8304,1904,5405,6005,9607,8108,1708,5208,880
    183,0403,4803,9304,3805,3305,7807,5307,9808,4208,8903,6404,0804,5304,9806,1306,5808,5308,9809,4209,890
    203,0603,4803,9304,3805,3305,7807,5307,9808,4208,8903,6604,0804,5304,9806,1306,5808,5308,9809,4209,890
    253,7204,4305,1505,8607,0807,7909,81010,52011,23011,9404,3205,0305,7506,4607,8808,59010,81011,52012,23012,940
    303,8504,9205,7606,6007,9608,80010,95011,08012,61012,6104,4505,5206,3607,2008,7609,60011,95012,08013,61013,610
    SUJ2相当　低温黒色クロムメッキ
    D￥基準単価
    SL-RSHFSSH-RSHFS
    最短LL51L101L151L201L301L401最短LL51L101L151L201L301L401
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020030040049550100150200300400495
    82,8703,0603,3503,6204,3905,8806,3303,4703,6603,9504,2205,1906,8807,330
    102,8703,1303,4203,7604,6506,1406,4703,4703,7304,0204,3605,4507,1407,470
    122,9303,2803,6403,9704,9006,5106,9703,5303,8804,2404,5705,7007,5107,970
    132,9403,3003,6404,0505,0306,6607,1203,5403,9004,2404,6505,8307,6608,120
    153,3603,8404,3804,9906,0607,7408,3303,9604,4404,9805,5906,8608,7409,330
    163,3603,9104,4505,1306,3107,9808,5703,9604,5105,0505,7307,1108,9809,570
    183,4304,0504,6705,4006,6608,4608,9704,0304,6505,2706,0007,4609,4609,970
    203,4904,2404,9005,7107,0808,7309,3004,0904,8405,5006,3107,8809,73010,300
    254,1105,1006,0907,0308,60010,55011,4104,7105,7006,6907,6309,40011,55012,410
    304,5105,7006,6807,8809,49011,73013,1705,1106,3007,2808,48010,29012,73014,170
    SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ
    D￥基準単価
    SL-RSSHFSSH-RSSHFS
    最短LL51L101L151L201L301L401最短LL51L101L151L201L301L401
    〜〜〜〜〜〜〜〜〜〜〜〜〜〜
    5010015020030040049550100150200300400495
    82,9903,3103,7004,0804,9506,6207,2603,5903,9104,3004,6805,7507,6208,260
    102,9903,3903,8104,2605,2706,9407,4603,5903,9904,4104,8606,0707,9408,460
    123,1103,6304,1304,6105,6807,5508,2703,7104,2304,7305,2106,4808,5509,270
    133,1103,6304,1304,6605,7607,6608,3803,7104,2304,7305,2606,5608,6609,380
    153,5604,2404,9405,6906,9208,9209,8204,1604,8405,5406,2907,7209,92010,820
    163,5804,3305,0505,8907,2409,25010,1904,1804,9305,6506,4908,04010,25011,190
    183,6604,4805,2906,2207,6509,82010,7204,2605,0805,8906,8208,45010,82011,720
    203,7504,6405,5006,5008,05010,08011,0504,3505,2406,1007,1008,85011,08012,050
    254,6205,8707,2008,49010,43013,12014,7005,2206,4707,8009,09011,23014,12015,700
    305,0106,4507,8809,62011,72014,27016,3105,6107,0508,48010,22012,52015,27017,310
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    ◦SUS304
    数量区分標準対応
    小口
    数　量1〜45〜78～1920〜49
    値引率基準単価10%20%25%
    出荷日通常
    [ ! ]表示数量超えはWOSにてご確認ください。
    ◦上記以外
    数量区分標準対応個別対応
    小口大口大口
    数　量1〜45〜1213〜1920〜4950〜100101～
    値引率基準単価5%10%15%25%お見積り
    出荷日通常＋7日
    [ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●低温黒色クロムメッキ品以外
     7 日目出荷
    [ NG ]ストーク適用不可
    ●低温黒色クロムメッキ品
     12 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    【クリーン洗浄品】シャフト　片端おねじ逃げ溝　スパナ溝付タイプ・キリ穴付タイプのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【クリーン洗浄品】シャフト　片端おねじ逃げ溝　スパナ溝付タイプ・キリ穴付タイプ
    【クリーン洗浄品】シャフト　止め輪溝付き
    【クリーン洗浄品】シャフト　キー止め
    【クリーン洗浄品】シャフト　片端おねじ逃げ溝付き
    【クリーン洗浄品】シャフト　両端おねじ逃げ溝付き
    【クリーン洗浄品】シャフト　片端段付めねじスパナ溝付き
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日6日目〜6日目〜6日目〜6日目〜6日目〜6日目〜
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）
    特性・用途クリーン洗浄クリーン洗浄クリーン洗浄クリーン洗浄クリーン洗浄クリーン洗浄
    基本形状ストレートストレートストレート-ストレート片端段付
    軸端形状（左）おねじ止め輪溝キー溝おねじおねじめねじ
    軸端形状（右）加工なし止め輪溝加工なし加工なしおねじ加工なし

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    リニアシャフトカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
