【クリーン洗浄品】シャフト　両端おねじスパナ溝付タイプ・キリ穴付タイプ

精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

シャフト　両端おねじキリ穴付タイプ・スパナ溝付タイプ

4.5

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】シャフト　片端おねじタイプ

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
基本形状
ストレート
軸端形状（左）
おねじ
軸端形状（右）
おねじ
軸端部直角度
直角度（0.2）
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2,020型番あります。

外形図・規格表
型番リスト
詳細情報

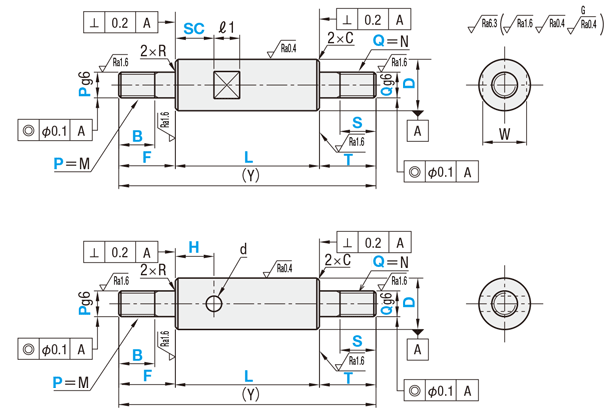

外形図・規格表

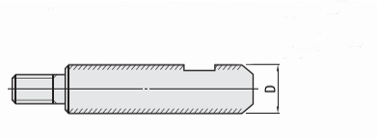

スパナ溝付きタイプ

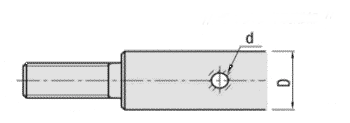

キリ穴付きタイプ(8≦D≦30、L≦500)

[ ! ]D部面粗度はメッキ品

メッキ無し品は

です。
[ ! ]L、F、T、SC、H寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

Type				[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法
スパナ溝付き			キリ穴付き				洗浄方法
D公差f8	D公差g6	D公差h5	キリ穴付き				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PSSFGU	−	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PSSFGU	−	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上〜	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-SSFAU	SL-SSFUU	SL-SSFHM	SUS440Cまたは 13Cr系ステンレス	高周波焼入有効硬化層深さ >>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	−	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-SSFAU	SH-SSFUU	SH-SSFHM	SUS440Cまたは 13Cr系ステンレス		−	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-PSSFAU	SL-PSSFUU	SL-PSSFHM	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-PSSFAU	SH-PSSFUU	SH-PSSFHM	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-RSFAU	−	SL-RSFHM	SUJ2相当		低温黒色クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-RSFAU	−	SH-RSFHM	SUJ2相当			精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-RSSFAU	−	SL-RSSFHM	SUS440Cまたは 13Cr系ステンレス			脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-RSSFAU	−	SH-RSSFHM	SUS440Cまたは 13Cr系ステンレス			精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]スパナ溝・軸端加工部（ネジ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。>>こちら
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]キリ穴加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照
[ ! ]締付トルク、降伏応力データのご用意がございません。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

L、F、T、SC、H寸公差表

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	800	±0.8

[ ! ]JIS B 0405ｍ級(中級)に準拠

規格表

型式

−

SL-PSSFGU15

−

300

−

F28

−

B16

−

T17

−

S12

−

Q10

−

SC8

SH-PSSFGU20

−

400

−

F30

−

B20

−

T20

−

S15

−

Q10

−

SC10

D公差
D	f8	g6	h5
6	−0.010 −0.028	−0.004 −0.012	0 −0.005
8	−0.013 −0.035	−0.005 −0.014	0 −0.006
10
12	−0.016 −0.043	−0.006 −0.017	0 −0.008
13
15
16
18
20	−0.020 −0.053	−0.007 −0.020	0 −0.009
25
30
35	−0.025 −0.064	−0.009 −0.025	0 −0.011
40
50

■スパナ溝付タイプ

型式		指定1mm単位			P(並目)・Q(並目) 選択 P=M, Q=N											指定1mm単位	W	ℓ₁	(Y) Max.	R	C
Type	D	L	F・T	B・S	P(並目)・Q(並目) 選択 P=M, Q=N											SC	W	ℓ₁	(Y) Max.	R	C
D公差f8 SL-PSSFGU SH-PSSFGU D公差g6 SL-SSFAU SH-SSFAU SL-PSSFAU SH-PSSFAU SL-RSFAU SH-RSFAU SL-RSSFAU SH-RSSFAU D公差h5 SL-SSFUU SH-SSFUU SL-PSSFUU SH-PSSFUU [ ! ]低温黒色クロムメッキ品 D≦30	6	25〜796	2≦F≦P×5 2≦T≦Q×5	(P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 (Q≦6のとき) S≦T−2 (Q＝8・10のとき) S≦T−3 (Q≧12のとき) S≦T−5 (ねじなしのとき) B＝0 S＝0 [ ! ]B・S≧Pitch×3	3	4	5									[ ! ]SC＋ℓ₁≦L [ ! ]SC≧0 [ ! ]スパナ溝詳細 >>こちら	5	8	800	0.3 以下	0.5 以下
	8	25〜796			3	4	5	6									7		800
	10	25〜796			3	4	5	6	8								8		800
	12	25〜796			3	4	5	6	8	10							10	10	800
	13	25〜796				4	5	6	8	10	12						11		800
	15	25〜796				4	5	6	8	10	12						13		800
	16	25〜796				4	5	6	8	10	12						14		800
	18	25〜796					5	6	8	10	12	16					16		800
	20	25〜796					5	6	8	10	12	16					17		800		1.0 以下
	25	25〜796						6	8	10	12	16	20	24			22		800
	30	25〜796							8	10	12	16	20	24			27	15	800
	35	25〜796								10	12	16	20	24	30		30	15	800	0.5 以下
	40	25〜796									12	16	20	24	30		36	20	800
	50	25〜796										16	20	24	30		41	20	800

[ ! ]B＝0・S＝0の場合、ねじ加工を行いません。
[ ! ]L（Y）≧501の場合、B（S）≧10が必要です。

■キリ穴付タイプ

型式		指定1mm単位			P(並目)・Q(並目) 選択 P=M, Q=N										指定1mm単位	d	(Y) Max.	R	C
Type	D	L	F・T	B・S	P(並目)・Q(並目) 選択 P=M, Q=N										H	d	(Y) Max.	R	C
SL-SSFHM SH-SSFHM SL-PSSFHM SH-PSSFHM SL-RSFHM SH-RSFHM SL-RSSFHM SH-RSSFHM	8	25〜496	2≦F≦P×5 2≦T≦Q×5	(P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 (Q≦6のとき) S≦T−2 (Q＝8・10のとき) S≦T−3 (Q≧12のとき) S≦T−5 (ねじなしのとき) B＝0 S＝0 [ ! ]B・S≧Pitch×3	3	4	5	6							[ ! ]L≧H＋d/2＋2 [ ! ]H≧d/2＋2	3	500	0.3 以下	0.5 以下
	10	25〜496			3	4	5	6	8								500
	12	25〜496			3	4	5	6	8	10							500
	13	25〜496				4	5	6	8	10	12					4	500
	15	25〜496				4	5	6	8	10	12						500
	16	25〜496				4	5	6	8	10	12						500
	18	25〜496					5	6	8	10	12	16				6	500
	20	25〜496					5	6	8	10	12	16				6	500		1.0 以下
	25	25〜496						6	8	10	12	16	20	24		7	500
	30	25〜496							8	10	12	16	20	24		7	500

[ ! ]B＝0・S＝0の場合、ねじ加工を行いません。

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工
コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を
精密に変更

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

[ ! ]L寸単位0.1mm指定可

SL-PSSFGU30-300.5-F40-B30-P20-T50-S40-Q16-SC10-LKC

400

SCのスパナ溝の他に
スパナ溝を追加

D	W	ℓ₁	D	W	ℓ₁
6	5	8	18	16	10
8	7		20	17
10	8		25	22
12	10	10	30	27	15
13	11		35	30	15
15	13		40	36	20
16	14		50	41	20

[ ! ]スパナ溝付きタイプのみ適応
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ₁X2＜L
[ ! ]SX≧0

[ NG ]同一平面上での加工不可

SL-PSSFGU30-300-F40-B30-P20-T50-S40-Q16-SC10-SX15

400

平面取り1箇所追加

D	ｈ
6～18	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
　　D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可

SL-PSSFGU30-300-F40-B30-P20-T50-S40-Q16-SC10-FC10-E8

200

WFC

平面取り2箇所追加

D	ｈ
6～18	1
20～40	2
50	3

[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
　　D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]同一平面上での加工不可
[ NG ]FCとの併用不可

SL-PSSFGU30-300-F40-B30-P20-T50-S40-Q16-SC10-WFC8-A8-E4

400

90度平面取り1箇所追加

D	b₁	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b₁≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可

SL-PSSFGU30-300-F40-B30-P20-T50-S40-Q16-SC10-RC15

500

WRC

90度平面取り2箇所追加

D	b₁	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b₁≦L
[ ! ]WRC（Y）≧2

[ NG ]同一平面上での加工不可
[ NG ]RCとの併用不可

SL-PSSFGU30-300-F40-B30-P20-T50-S40-Q16-SC10-WRC10-Y10

1,000

PMC
PMS
QMC
QMS

おねじを細目ねじに変更

D	PMC												PMS
6	3	4	5	6
8	3	4	5	6	8
10		4	5	6	8	10							10
12			5	6	8	10	12						10	12
13			5	6	8	10	12						10
15			5	6	8	10	12	15					10	12
16			5	6	8	10	12	15					10	12	14
18			5	6	8	10	12	15	17				10	12	14	18
20				6	8	10	12	15	17	20			10	12	14	18
25					8	10	12	15	17	20	25		10	12	14	18
30					8	10	12	15	17	20	25	30	10	12	14	18
35						10	12	15	17	20	25	30	10	12	14	18
40							12	15	17	20	25	30		12	14	18
50								15	17	20	25	30			14	18
ピッチ	0.35	0.5		0.75	1.0						1.5		1.25	1.5

↑クリックで拡大表示

【ベアリングナット細目追加工】
・左端を「PMC」、右端を「QMC」と指定

【シリンダ細目追加工】
・左端を「PMS」、右端を「QMS」と指定

SL-PSSFGU30-300-F40-B30-PMC15-T50-S40-QMC15-SC10

300

PC
QC

逃げ溝追加

・並目ねじの場合

P Q	PC QC
6	4.4
8	6.0
10	7.7
12	9.4
16	13.0
20	16.4
24	19.6
30	25.0

・細目ねじ追加工と組み合わせた場合

PMC QMC	PC QC	PMS QMS	PC QC
6	4.8	10	8
8	6.4	12	9.7
10	8.4	14	11.7
12	10.4	18	15.7
15	13.4
17	15.4
20	18.4
25	22.7
30	27.7

[ ! ]M=6以上適用
[ ! ]D≦8対象
[ ! ]逃げ溝幅=F（T）-B（S）

[ NG ]D=Q,D=P対象外

SL-PSSFGU30-300-F40-B30-P20-T50-S40-Q16-SC10-PC-QC

無料

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）

D		真円度 M
を超え	以下	真円度 M
5	13	0.004
13	20	0.005
20	40	0.006
40	50	0.007

単位：mm

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
5	10	0.011
10	18	0.014
18	30	0.017
30	50	0.020

単位：mm

■真直度 K

外径g6・h5のシャフト（焼き入れ）

D	L		真直度 K
6～50	L≦100		0.01以下
6～50	L＞100		（L/100）×0.01以下

単位：mm

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

■L寸法公差

外径g6・h5のシャフト（焼き入れ）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

外径f8のシャフト（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

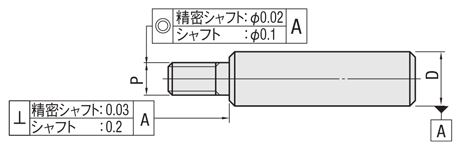

■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

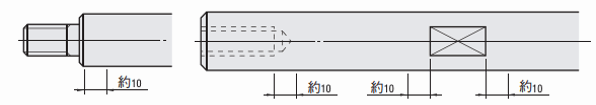

■硬度低下範囲

・加工部から10mm程度

(例)

■焼なましによる硬度低下加工部

・おねじ・スパナ溝・平面取り・90度平面取り

■キリ穴付きタイプの硬度低下範囲

キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度

※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。

■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D	有効硬化層深さ
	SUJ2相当	SUS440C/ 13Cr系ステンレス
	SUJ2相当	SUS440C/ 13Cr系ステンレス
6～10	0.5以上	0.5以上
12・13	0.7以上	0.5以上
15～20	0.7以上	0.7以上
25～50	1.0以上	0.7以上

■硬質クロムメッキ及び加工部のメッキ層について

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

例)メッキ残り部:段付きおねじシャフト平面取り追加

///部:メッキ残部

■キリ穴メッキ剥離について

・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。

///部:メッキ剥離部

シャフトと回転軸の違い

・リニアシャフトと回転軸用シャフトの仕様比較

■基本仕様

仕様	シャフト		回転軸
材質	SUJ2相当 SUS440Cまたは13Cr系ステンレス	S45C相当 SUS304	S45C相当 SUS304	SCM435
焼き入れ	高周波焼き入れ	-	-	硬度30～35HRC
外径公差	g6/h5	f8	g6/h9/h7	g6
表面処理	メッキ無硬質クロムメッキ低温黒色クロムメッキ無電解ニッケルメッキ（全長表面処理タイプ）	硬質クロムメッキ	メッキ無四三酸化鉄皮膜無電解ニッケルメッキ	四三酸化鉄皮膜無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくはこちらをご確認ください。

■追加工

追加工名称	シャフト	回転軸
L寸公差変更	L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1	L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可
スパナ溝追加工	2箇所まで指定可能	1箇所まで指定可能
平面取り	2箇所まで指定可能	3箇所まで指定可能
2面取り追加工	2箇所まで指定可能角度指定：固定	1箇所まで指定可能角度指定：15度単位で指定可能
V溝追加工	2箇所まで指定可能	ー
キー溝	2箇所まで指定可能段部への加工：不可	4箇所まで指定可能段部への加工：可
おねじ細目ねじ変更	2種類	1種類
めねじ細目ねじ変更	1種類	ー
逃げ溝追加	M6～M30	M3～M30
めねじ深さ変更	可能	可能
止め輪溝	2箇所指定可能（追加工ではなく止め輪付タイプとなります）	D部2箇所、段部それぞれ1箇所併用可
スリットカム用溝	ー	1箇所まで指定可能
同軸度変更	ー	可能
おねじ左ねじ変更	ー	可能
すり割り溝追加	ー	1箇所まで指定可能
C面取り幅変更	ー	可能

型番リスト

表示件数

...

型番

SH-PSSFAU6-[25-896/1]-F[2-42/1]-B[2-42/1]-P[3,4,5]-T[2-42/1]-S[0-42/1]-Q[3,4,5]-SC[0-592/1]

SH-PSSFAU6-[25-896/1]-F[2-42/1]-B[2-42/1]-P[3,4,5]-T[2-42/1]-S[0-42/1]-QMC[3,4,5]-SC[0-592/1]

SH-PSSFAU6-[25-896/1]-F[2-42/1]-B[2-42/1]-PMC[3,4,5]-T[2-42/1]-S[0-42/1]-Q[3,4,5]-SC[0-592/1]

SH-PSSFAU6-[25-896/1]-F[2-42/1]-B[2-42/1]-PMC[3,4,5]-T[2-42/1]-S[0-42/1]-QMC[3,4,5]-SC[0-592/1]

SH-PSSFAU8-[25-1096/1]-F[2-56/1]-B[2-56/1]-P[3,4,5,6]-T[2-56/1]-S[0-56/1]-Q[3,4,5,6]-SC[0-592/1]

SH-PSSFAU8-[25-1096/1]-F[2-56/1]-B[2-56/1]-P[3,4,5,6]-T[2-56/1]-S[0-56/1]-QMC[3,4,5,6]-SC[0-592/1]

SH-PSSFAU8-[25-1096/1]-F[2-56/1]-B[2-56/1]-PMC[3,4,5,6]-T[2-56/1]-S[0-56/1]-Q[3,4,5,6]-SC[0-592/1]

SH-PSSFAU8-[25-1096/1]-F[2-56/1]-B[2-56/1]-PMC[3,4,5,6]-T[2-56/1]-S[0-56/1]-QMC[3,4,5,6]-SC[0-592/1]

SH-PSSFAU10-[25-1196/1]-F[2-70/1]-B[2-70/1]-P[3,4,5,6,8]-T[2-70/1]-S[0-70/1]-Q[3,4,5,6,8]-SC[0-792/1]

SH-PSSFAU10-[25-1196/1]-F[2-70/1]-B[2-70/1]-P[3,4,5,6,8]-T[2-70/1]-S[0-70/1]-QMC[4,5,6,8]-SC[0-792/1]

SH-PSSFAU10-[25-1196/1]-F[2-70/1]-B[2-70/1]-PMC[4,5,6,8]-T[2-70/1]-S[0-70/1]-Q[3,4,5,6,8]-SC[0-792/1]

SH-PSSFAU10-[25-1196/1]-F[2-70/1]-B[2-70/1]-PMC[4,5,6,8]-T[2-70/1]-S[0-70/1]-QMC[4,5,6,8]-SC[0-792/1]

SH-PSSFAU12-[25-1396/1]-F[2-84/1]-B[2-84/1]-P[3,4,5,6,8,10]-T[2-84/1]-S[0-84/1]-Q[3,4,5,6,8,10]-SC[0-990/1]

SH-PSSFAU12-[25-1396/1]-F[2-84/1]-B[2-84/1]-P[3,4,5,6,8,10]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10]-SC[0-990/1]

SH-PSSFAU12-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMC[5,6,8,10]-T[2-84/1]-S[0-84/1]-Q[3,4,5,6,8,10]-SC[0-990/1]

SH-PSSFAU12-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMC[5,6,8,10]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10]-SC[0-990/1]

SH-PSSFAU12-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMS10-T[2-84/1]-S[0-84/1]-Q[3,4,5,6,8,10]-SC[0-990/1]

SH-PSSFAU12-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMS10-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-P[4,5,6,8,10,12]-T[2-84/1]-S[0-84/1]-Q[4,5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-P[4,5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-P[4,5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMS[10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMC[5,6,8,10,12]-T[2-84/1]-S[0-84/1]-Q[4,5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMC[5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMC[5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMS[10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMS[10,12]-T[2-84/1]-S[0-84/1]-Q[4,5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMS[10,12]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU13-[25-1396/1]-F[2-84/1]-B[2-84/1]-PMS[10,12]-T[2-84/1]-S[0-84/1]-QMS[10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-P[4,5,6,8,10,12]-T[2-84/1]-S[0-84/1]-Q[4,5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-P[4,5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-P[4,5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMS[10,12,14]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-PMC[5,6,8,10,12]-T[2-84/1]-S[0-84/1]-Q[4,5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-PMC[5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-PMC[5,6,8,10,12]-T[2-84/1]-S[0-84/1]-QMS[10,12,14]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-PMS[10,12,14]-T[2-84/1]-S[0-84/1]-Q[4,5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-PMS[10,12,14]-T[2-84/1]-S[0-84/1]-QMC[5,6,8,10,12]-SC[0-990/1]

SH-PSSFAU15-[25-1396/1]-F[2-84/1]-B[2-112/1]-PMS[10,12,14]-T[2-84/1]-S[0-84/1]-QMS[10,12,14]-SC[0-990/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-P[4,5,6,8,10,12]-T[2-112/1]-S[0-112/1]-Q[4,5,6,8,10,12]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-P[4,5,6,8,10,12]-T[2-112/1]-S[0-112/1]-QMC[5,6,8,10,12,15]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-P[4,5,6,8,10,12]-T[2-112/1]-S[0-112/1]-QMS[10,12,14]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMC[5,6,8,10,12,15]-T[2-112/1]-S[0-112/1]-Q[4,5,6,8,10,12]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMC[5,6,8,10,12,15]-T[2-112/1]-S[0-112/1]-QMC[5,6,8,10,12,15]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMC[5,6,8,10,12,15]-T[2-112/1]-S[0-112/1]-QMS[10,12,14]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMS[10,12,14]-T[2-112/1]-S[0-112/1]-Q[4,5,6,8,10,12]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMS[10,12,14]-T[2-112/1]-S[0-112/1]-QMC[5,6,8,10,12,15]-SC[0-1190/1]

SH-PSSFAU16-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMS[10,12,14]-T[2-112/1]-S[0-112/1]-QMS[10,12,14]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-P[5,6,8,10,12,16]-T[2-112/1]-S[0-112/1]-Q[5,6,8,10,12,16]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-P[5,6,8,10,12,16]-T[2-112/1]-S[0-112/1]-QMC[5,6,8,10,12,15,17]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-P[5,6,8,10,12,16]-T[2-112/1]-S[0-112/1]-QMS[10,12,14,18]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMC[5,6,8,10,12,15,17]-T[2-112/1]-S[0-112/1]-Q[5,6,8,10,12,16]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMC[5,6,8,10,12,15,17]-T[2-112/1]-S[0-112/1]-QMC[5,6,8,10,12,15,17]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMC[5,6,8,10,12,15,17]-T[2-112/1]-S[0-112/1]-QMS[10,12,14,18]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMS[10,12,14]-T[2-112/1]-S[0-112/1]-Q[5,6,8,10,12,16]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMS[10,12,14]-T[2-112/1]-S[0-112/1]-QMC[5,6,8,10,12,15,17]-SC[0-1190/1]

SH-PSSFAU18-[25-1396/1]-F[2-112/1]-B[2-112/1]-PMS[10,12,14]-T[2-112/1]-S[0-112/1]-QMS[10,12,14,18]-SC[0-1190/1]

SH-PSSFAU20-[25-1396/1]-F[2-140/1]-B[2-140/1]-P[5,6,8,10,12,16]-T[2-140/1]-S[0-140/1]-Q[5,6,8,10,12,16]-SC[0-1190/1]

SH-PSSFAU20-[25-1396/1]-F[2-140/1]-B[2-140/1]-P[5,6,8,10,12,16]-T[2-140/1]-S[0-140/1]-QMC[6,8,10,12,15,17]-SC[0-1190/1]

SH-PSSFAU20-[25-1396/1]-F[2-140/1]-B[2-140/1]-P[5,6,8,10,12,16]-T[2-140/1]-S[0-140/1]-QMS[10,12,14,18]-SC[0-1190/1]

SH-PSSFAU20-[25-1396/1]-F[2-140/1]-B[2-140/1]-PMC[6,8,10,12,15,17]-T[2-140/1]-S[0-140/1]-Q[5,6,8,10,12,16]-SC[0-1190/1]

SH-PSSFAU20-[25-1396/1]-F[2-140/1]-B[2-140/1]-PMC[6,8,10,12,15,17]-T[2-140/1]-S[0-140/1]-QMC[6,8,10,12,15,17]-SC[0-1190/1]

SH-PSSFAU20-[25-1396/1]-F[2-140/1]-B[2-140/1]-PMC[6,8,10,12,15,17]-T[2-140/1]-S[0-140/1]-QMS[10,12,14,18]-SC[0-1190/1]

材質

詳細材質

熱処理

表面処理

軸径 D

(φ)

長さ L

(mm)

軸はめあい

洗浄方法

硬度

おねじ部【P】

(mm)

おねじ部【Q】

(mm)

PMC

(mm)

PMS

QMC

QMS

(mm)

めねじPを細目ねじ変更 [PMS]

(mm)

1箇所スパナ溝追加 [SC]

(mm)

めねじQを細目ねじ変更 [QMS]

(mm)

めねじQを細目ねじ変更 [QMC]

(mm)

めねじPを細目ねじ変更 [PMC]

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	6	25 ～ 896	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 42	-	0 ～ 42	3 ～ 5	0 ～ 592	2 ～ 42	-	3 ～ 5	2 ～ 42	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	6	25 ～ 896	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 42	-	0 ～ 42	3 ～ 5	0 ～ 592	2 ～ 42	-	-	2 ～ 42	3 ～ 5	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	6	25 ～ 896	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 42	-	0 ～ 42	-	0 ～ 592	2 ～ 42	-	3 ～ 5	2 ～ 42	-	3 ～ 5	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	6	25 ～ 896	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 42	-	0 ～ 42	-	0 ～ 592	2 ～ 42	-	-	2 ～ 42	3 ～ 5	3 ～ 5	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1096	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 56	-	0 ～ 56	3 ～ 6	0 ～ 592	2 ～ 56	-	3 ～ 6	2 ～ 56	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1096	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 56	-	0 ～ 56	3 ～ 6	0 ～ 592	2 ～ 56	-	-	2 ～ 56	3 ～ 6	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1096	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 56	-	0 ～ 56	-	0 ～ 592	2 ～ 56	-	3 ～ 6	2 ～ 56	-	3 ～ 6	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1096	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 56	-	0 ～ 56	-	0 ～ 592	2 ～ 56	-	-	2 ～ 56	3 ～ 6	3 ～ 6	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1196	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 70	-	0 ～ 70	3 ～ 8	0 ～ 792	2 ～ 70	-	3 ～ 8	2 ～ 70	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1196	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 70	-	0 ～ 70	3 ～ 8	0 ～ 792	2 ～ 70	-	-	2 ～ 70	4 ～ 8	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1196	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 70	-	0 ～ 70	-	0 ～ 792	2 ～ 70	-	3 ～ 8	2 ～ 70	-	4 ～ 8	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1196	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 70	-	0 ～ 70	-	0 ～ 792	2 ～ 70	-	-	2 ～ 70	4 ～ 8	4 ～ 8	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	3 ～ 10	0 ～ 990	2 ～ 84	-	3 ～ 10	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	3 ～ 10	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 10	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	-	0 ～ 990	2 ～ 84	-	3 ～ 10	2 ～ 84	-	5 ～ 10	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	-	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 10	5 ～ 10	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	10	0 ～ 84	-	0 ～ 990	2 ～ 84	-	3 ～ 10	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	10	0 ～ 84	-	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 10	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	4 ～ 12	0 ～ 990	2 ～ 84	-	4 ～ 12	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	4 ～ 12	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 12	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	4 ～ 12	0 ～ 990	2 ～ 84	10 ～ 12	-	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	-	0 ～ 990	2 ～ 84	-	4 ～ 12	2 ～ 84	-	5 ～ 12	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	-	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 12	5 ～ 12	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	-	0 ～ 84	-	0 ～ 990	2 ～ 84	10 ～ 12	-	2 ～ 84	-	5 ～ 12	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	10 ～ 12	0 ～ 84	-	0 ～ 990	2 ～ 84	-	4 ～ 12	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	10 ～ 12	0 ～ 84	-	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 12	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 84	10 ～ 12	0 ～ 84	-	0 ～ 990	2 ～ 84	10 ～ 12	-	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 84	4 ～ 12	0 ～ 990	2 ～ 84	-	4 ～ 12	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 84	4 ～ 12	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 12	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 84	4 ～ 12	0 ～ 990	2 ～ 84	10 ～ 14	-	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 84	-	0 ～ 990	2 ～ 84	-	4 ～ 12	2 ～ 84	-	5 ～ 12	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 84	-	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 12	5 ～ 12	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 84	-	0 ～ 990	2 ～ 84	10 ～ 14	-	2 ～ 84	-	5 ～ 12	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 84	-	0 ～ 990	2 ～ 84	-	4 ～ 12	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 84	-	0 ～ 990	2 ～ 84	-	-	2 ～ 84	5 ～ 12	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 84	-	0 ～ 990	2 ～ 84	10 ～ 14	-	2 ～ 84	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	4 ～ 12	0 ～ 1190	2 ～ 112	-	4 ～ 12	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	4 ～ 12	0 ～ 1190	2 ～ 112	-	-	2 ～ 112	5 ～ 15	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	4 ～ 12	0 ～ 1190	2 ～ 112	10 ～ 14	-	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	4 ～ 12	2 ～ 112	-	5 ～ 15	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	-	2 ～ 112	5 ～ 15	5 ～ 15	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	-	0 ～ 1190	2 ～ 112	10 ～ 14	-	2 ～ 112	-	5 ～ 15	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	4 ～ 12	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	-	2 ～ 112	5 ～ 15	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 112	-	0 ～ 1190	2 ～ 112	10 ～ 14	-	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	5 ～ 16	0 ～ 1190	2 ～ 112	-	5 ～ 16	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	5 ～ 16	0 ～ 1190	2 ～ 112	-	-	2 ～ 112	5 ～ 17	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	5 ～ 16	0 ～ 1190	2 ～ 112	10 ～ 18	-	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	5 ～ 16	2 ～ 112	-	5 ～ 17	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	-	2 ～ 112	5 ～ 17	5 ～ 17	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	-	0 ～ 112	-	0 ～ 1190	2 ～ 112	10 ～ 18	-	2 ～ 112	-	5 ～ 17	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	5 ～ 16	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 112	-	0 ～ 1190	2 ～ 112	-	-	2 ～ 112	5 ～ 17	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 112	10 ～ 14	0 ～ 112	-	0 ～ 1190	2 ～ 112	10 ～ 18	-	2 ～ 112	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 140	-	0 ～ 140	5 ～ 16	0 ～ 1190	2 ～ 140	-	5 ～ 16	2 ～ 140	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 140	-	0 ～ 140	5 ～ 16	0 ～ 1190	2 ～ 140	-	-	2 ～ 140	6 ～ 17	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	18	0 ～ 140	-	0 ～ 140	5 ～ 16	0 ～ 1190	2 ～ 140	10 ～ 14	-	2 ～ 140	-	-	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 140	-	0 ～ 140	-	0 ～ 1190	2 ～ 140	-	5 ～ 16	2 ～ 140	-	6 ～ 17	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	-	0 ～ 140	-	0 ～ 140	-	0 ～ 1190	2 ～ 140	-	-	2 ～ 140	6 ～ 17	6 ～ 17	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
[ステンレス] SUS440Cまたは13Cr系ステンレス	SUS440Cまたは13Cr系ステンレス	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1396	g6	精密洗浄	高周波焼入(56HRC～)	-	-	-	-	-	-	18	0 ～ 140	-	0 ～ 140	-	0 ～ 1190	2 ～ 140	10 ～ 14	-	2 ～ 140	-	6 ～ 17	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	PSSFAU6
- ( - )	6日目	PSSFAU6
- ( - )	6日目	PSSFAU6
- ( - )	6日目	PSSFAU6
- ( - )	6日目	PSSFAU8
- ( - )	6日目	PSSFAU8
- ( - )	6日目	PSSFAU8
- ( - )	6日目	PSSFAU8
- ( - )	6日目	PSSFAU10
- ( - )	6日目	PSSFAU10
- ( - )	6日目	PSSFAU10
- ( - )	6日目	PSSFAU10
- ( - )	6日目	PSSFAU12
- ( - )	6日目	PSSFAU12
- ( - )	6日目	PSSFAU12
- ( - )	6日目	PSSFAU12
- ( - )	6日目	PSSFAU12
- ( - )	6日目	PSSFAU12
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU13
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU15
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU16
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU18
- ( - )	6日目	PSSFAU20
- ( - )	6日目	PSSFAU20
- ( - )	6日目	PSSFAU20
- ( - )	6日目	PSSFAU20
- ( - )	6日目	PSSFAU20
- ( - )	6日目	PSSFAU20

...

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■スパナ溝付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS304　硬質クロムメッキ

D	￥基準単価
	SL-PSSFGU					SH-PSSFGU
	最短L	L101	L201	L401	L601	最短L	L101	L201	L401	L601
	～	～	～	～	～	～	～	～	～	～
	100	200	400	600	796	100	200	400	600	796
6	3,020	3,770	4,640	6,000	6,660	3,160	3,910	4,780	6,140	6,800
8	3,030	3,780	4,680	6,050	7,430	3,170	3,920	4,820	6,190	7,570
10	3,030	3,780	4,600	5,850	7,160	3,170	3,920	4,740	5,990	7,300
12・13	3,140	3,950	4,700	5,890	7,120	3,280	4,090	4,840	6,030	7,260
15・16	3,340	4,280	4,920	6,250	7,500	3,480	4,420	5,060	6,390	7,640
18・20	3,560	4,640	5,350	6,740	8,200	3,700	4,780	5,490	6,880	8,340
25	3,710	4,900	5,690	7,260	8,860	3,850	5,040	5,830	7,400	9,000
30	3,840	5,120	6,050	7,860	9,700	3,980	5,260	6,190	8,000	9,840
35	4,090	5,540	7,210	9,120	11,280	4,230	5,680	7,350	9,260	11,420
40	4,550	6,310	8,380	10,740	13,400	4,690	6,450	8,520	10,880	13,540
50	5,650	8,130	10,670	13,960	17,840	5,790	8,270	10,810	14,100	17,980

SUS440Cまたは13Cr系ステンレス　D公差g6

D	￥基準単価
	SL-SSFAU										SH-SSFAU
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
6	2,590	2,760	2,930	3,080	3,740	3,900	5,360	5,510	5,670	5,820	3,190	3,360	3,530	3,680	4,540	4,700	6,360	6,510	6,670	6,820
8	2,720	2,900	3,060	3,230	3,910	4,080	5,540	5,710	5,880	6,060	3,320	3,500	3,660	3,830	4,710	4,880	6,540	6,710	6,880	7,060
10	2,830	3,010	3,190	3,370	4,050	4,220	5,700	5,880	6,060	6,240	3,430	3,610	3,790	3,970	4,850	5,020	6,700	6,880	7,060	7,240
12	2,960	3,180	3,390	3,600	4,310	4,520	6,040	6,250	6,460	6,660	3,560	3,780	3,990	4,200	5,110	5,320	7,040	7,250	7,460	7,660
13	3,030	3,250	3,470	3,710	4,430	4,650	6,170	6,400	6,620	6,850	3,630	3,850	4,070	4,310	5,230	5,450	7,170	7,400	7,620	7,850
15	3,170	3,430	3,700	3,950	4,730	4,990	6,550	6,810	7,080	7,330	3,770	4,030	4,300	4,550	5,530	5,790	7,550	7,810	8,080	8,330
16	3,230	3,510	3,780	4,060	4,830	5,110	6,680	6,960	7,230	7,510	3,830	4,110	4,380	4,660	5,630	5,910	7,680	7,960	8,230	8,510
18	3,370	3,660	3,970	4,280	5,080	5,390	6,990	7,300	7,610	7,900	3,970	4,260	4,570	4,880	5,880	6,190	7,990	8,300	8,610	8,900
20	3,440	3,730	4,020	4,310	5,100	5,390	6,990	7,300	7,610	7,900	4,040	4,330	4,620	4,910	5,900	6,190	7,990	8,300	8,610	8,900
25	3,720	4,690	5,230	5,760	6,800	7,340	9,170	9,700	10,250	10,780	4,320	5,290	5,830	6,360	7,600	8,140	10,170	10,700	11,250	11,780
30	3,730	4,790	5,820	6,520	7,680	8,350	10,010	10,010	11,080	11,080	4,330	5,390	6,420	7,120	8,480	9,150	11,010	11,010	12,080	12,080
35	3,740	4,800	5,830	6,850	8,400	8,400	10,020	10,020	11,100	11,100	4,340	5,400	6,430	7,450	9,200	9,200	11,020	11,020	12,100	12,100
40	4,230	5,490	6,760	8,020	9,800	9,800	11,490	11,490	12,820	12,820	4,830	6,090	7,360	8,620	10,600	10,600	12,490	12,490	13,820	13,820
50	5,340	7,160	8,990	10,810	12,900	12,900	14,550	14,550	16,410	16,410	5,940	7,760	9,590	11,410	13,700	13,700	15,550	15,550	17,410	17,410

D	￥基準単価
	SL-SSFAU						SH-SSFAU
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	796	550	600	650	700	750	796
6	5,970	6,130	6,290	6,440	6,600	6,760	6,970	7,130	7,290	7,440	7,600	7,760
8	6,220	6,390	6,560	6,730	6,880	7,060	7,220	7,390	7,560	7,730	7,880	8,060
10	6,410	6,590	6,770	6,950	7,130	7,300	7,410	7,590	7,770	7,950	8,130	8,300
12	6,870	7,090	7,300	7,510	7,720	7,930	7,870	8,090	8,300	8,510	8,720	8,930
13	7,080	7,300	7,520	7,750	7,980	8,200	8,080	8,300	8,520	8,750	8,980	9,200
15	7,610	7,860	8,120	8,390	8,640	8,920	8,610	8,860	9,120	9,390	9,640	9,920
16	7,800	8,060	8,340	8,610	8,880	9,160	8,800	9,060	9,340	9,610	9,880	10,160
18	8,210	8,520	8,820	9,130	9,440	9,740	9,210	9,520	9,820	10,130	10,440	10,740
20	8,210	8,520	8,820	9,130	9,440	9,740	9,210	9,520	9,820	10,130	10,440	10,740
25	11,320	11,850	12,380	12,930	13,460	13,990	12,320	12,850	13,380	13,930	14,460	14,990
30	12,160	12,160	14,240	14,570	14,570	14,570	13,160	13,160	15,240	15,570	15,570	15,570
35	12,170	12,170	14,580	14,580	14,580	14,580	13,170	13,170	15,580	15,580	15,580	15,580
40	14,170	14,170	17,150	17,150	17,150	17,150	15,170	15,170	18,150	18,150	18,150	18,150
50	18,250	18,250	22,610	22,610	22,610	22,610	19,250	19,250	23,610	23,610	23,610	23,610

SUS440Cまたは13Cr系ステンレス　D公差h5

D	￥基準単価
	SL-SSFUU										SH-SSFUU
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
6	3,120	3,290	3,470	3,630	4,300	4,460	5,930	6,090	6,260	6,420	3,720	3,890	4,070	4,230	5,100	5,260	6,930	7,090	7,260	7,420
8	3,250	3,440	3,610	3,790	4,470	4,650	6,120	6,300	6,480	6,660	3,850	4,040	4,210	4,390	5,270	5,450	7,120	7,300	7,480	7,660
10	3,370	3,560	3,740	3,930	4,620	4,800	6,290	6,480	6,660	6,850	3,970	4,160	4,340	4,530	5,420	5,600	7,290	7,480	7,660	7,850
12	3,510	3,730	3,950	4,170	4,900	5,120	6,640	6,860	7,090	7,300	4,110	4,330	4,550	4,770	5,700	5,920	7,640	7,860	8,090	8,300
13	3,580	3,810	4,050	4,290	5,020	5,260	6,790	7,020	7,260	7,500	4,180	4,410	4,650	4,890	5,820	6,060	7,790	8,020	8,260	8,500
15	3,720	4,000	4,280	4,540	5,330	5,620	7,180	7,460	7,730	8,000	4,320	4,600	4,880	5,140	6,130	6,420	8,180	8,460	8,730	9,000
16	3,790	4,080	4,360	4,660	5,450	5,730	7,320	7,620	7,900	8,190	4,390	4,680	4,960	5,260	6,250	6,530	8,320	8,620	8,900	9,190
18	3,930	4,250	4,570	4,890	5,700	6,030	7,650	7,970	8,290	8,600	4,530	4,850	5,170	5,490	6,500	6,830	8,650	8,970	9,290	9,600
20	4,010	4,310	4,620	4,930	5,720	6,030	7,650	7,970	8,290	8,600	4,610	4,910	5,220	5,530	6,520	6,830	8,650	8,970	9,290	9,600
25	4,210	5,170	5,710	6,250	7,280	7,820	9,660	10,180	10,730	11,270	4,810	5,770	6,310	6,850	8,080	8,620	10,660	11,180	11,730	12,270
30	4,220	5,270	6,290	7,000	8,150	8,820	10,490	10,490	11,570	11,570	4,820	5,870	6,890	7,600	8,950	9,620	11,490	11,490	12,570	12,570
35	4,230	5,280	6,300	7,330	8,880	8,880	10,500	10,500	11,580	11,580	4,830	5,880	6,900	7,930	9,680	9,680	11,500	11,500	12,580	12,580
40	4,700	5,980	7,230	8,490	10,280	10,280	11,980	11,980	13,310	13,310	5,300	6,580	7,830	9,090	11,080	11,080	12,980	12,980	14,310	14,310
50	5,830	7,630	9,480	11,280	13,380	13,380	15,030	15,030	16,880	16,880	6,430	8,230	10,080	11,880	14,180	14,180	16,030	16,030	17,880	17,880

D	￥基準単価
	SL-SSFUU						SH-SSFUU
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	796	550	600	650	700	750	796
6	6,580	6,750	6,920	7,060	7,230	7,400	7,580	7,750	7,920	8,060	8,230	8,400
8	6,830	7,010	7,190	7,370	7,530	7,720	7,830	8,010	8,190	8,370	8,530	8,720
10	7,030	7,220	7,410	7,610	7,800	7,970	8,030	8,220	8,410	8,610	8,800	8,970
12	7,520	7,740	7,970	8,190	8,410	8,630	8,520	8,740	8,970	9,190	9,410	9,630
13	7,730	7,970	8,200	8,440	8,690	8,920	8,730	8,970	9,200	9,440	9,690	9,920
15	8,290	8,560	8,830	9,110	9,390	9,670	9,290	9,560	9,830	10,110	10,390	10,670
16	8,500	8,770	9,060	9,350	9,630	9,930	9,500	9,770	10,060	10,350	10,630	10,930
18	8,930	9,250	9,580	9,890	10,210	10,530	9,930	10,250	10,580	10,890	11,210	11,530
20	8,930	9,250	9,580	9,890	10,210	10,530	9,930	10,250	10,580	10,890	11,210	11,530
25	11,800	12,330	12,870	13,410	13,930	14,470	12,800	13,330	13,870	14,410	14,930	15,470
30	12,640	12,640	14,710	15,060	15,060	15,060	13,640	13,640	15,710	16,060	16,060	16,060
35	12,650	12,650	15,070	15,070	15,070	15,070	13,650	13,650	16,070	16,070	16,070	16,070
40	14,650	14,650	17,630	17,630	17,630	17,630	15,650	15,650	18,630	18,630	18,630	18,630
50	18,730	18,730	23,090	23,090	23,090	23,090	19,730	19,730	24,090	24,090	24,090	24,090

SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差g6

D	￥基準単価
	SL-PSSFAU										SH-PSSFAU
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
6	2,640	2,860	3,060	3,260	3,960	4,160	5,670	5,880	6,080	6,280	3,240	3,460	3,660	3,860	4,760	4,960	6,670	6,880	7,080	7,280
8	2,750	2,980	3,180	3,390	4,100	4,300	5,810	6,030	6,220	6,430	3,350	3,580	3,780	3,990	4,900	5,100	6,810	7,030	7,220	7,430
10	2,880	3,100	3,320	3,530	4,250	4,470	5,990	6,210	6,430	6,650	3,480	3,700	3,920	4,130	5,050	5,270	6,990	7,210	7,430	7,650
12	3,020	3,280	3,560	3,820	4,590	4,850	6,420	6,680	6,950	7,210	3,620	3,880	4,160	4,420	5,390	5,650	7,420	7,680	7,950	8,210
13	3,080	3,360	3,630	3,900	4,670	4,960	6,520	6,800	7,080	7,360	3,680	3,960	4,230	4,500	5,470	5,760	7,520	7,800	8,080	8,360
15	3,240	3,570	3,900	4,240	5,070	5,400	7,030	7,360	7,690	8,030	3,840	4,170	4,500	4,840	5,870	6,200	8,030	8,360	8,690	9,030
16	3,290	3,640	3,990	4,330	5,180	5,520	7,170	7,510	7,860	8,200	3,890	4,240	4,590	4,930	5,980	6,320	8,170	8,510	8,860	9,200
18	3,480	3,920	4,350	4,790	5,720	6,160	7,890	8,330	8,760	9,200	4,080	4,520	4,950	5,390	6,520	6,960	8,890	9,330	9,760	10,200
20	3,550	3,920	4,350	4,790	5,720	6,160	7,890	8,330	8,760	9,200	4,150	4,520	4,950	5,390	6,520	6,960	8,890	9,330	9,760	10,200
25	4,320	5,010	5,690	6,370	7,560	8,250	10,250	10,920	11,610	12,300	4,920	5,610	6,290	6,970	8,360	9,050	11,250	11,920	12,610	13,300
30	4,610	5,540	6,350	7,170	8,480	9,300	11,420	12,240	13,050	13,860	5,210	6,140	6,950	7,770	9,280	10,100	12,420	13,240	14,050	14,860
35	4,620	6,080	7,560	9,010	10,990	10,990	12,750	12,750	14,270	14,270	5,220	6,680	8,160	9,610	11,790	11,790	13,750	13,750	15,270	15,270
40	5,290	7,070	8,850	10,670	12,970	12,970	14,840	14,840	16,740	16,740	5,890	7,670	9,450	11,270	13,770	13,770	15,840	15,840	17,740	17,740
50	6,860	9,460	12,030	14,620	17,350	17,350	19,160	19,160	21,800	21,800	7,460	10,060	12,630	15,220	18,150	18,150	20,160	20,160	22,800	22,800

D	￥基準単価
	SL-PSSFAU						SH-PSSFAU
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	796	550	600	650	700	750	796
6	6,480	6,680	6,870	7,080	7,280	7,480	7,480	7,680	7,870	8,080	8,280	8,480
8	6,640	6,840	7,050	7,270	7,470	7,680	7,640	7,840	8,050	8,270	8,470	8,680
10	6,870	7,090	7,310	7,530	7,750	7,970	7,870	8,090	8,310	8,530	8,750	8,970
12	7,480	7,740	8,020	8,280	8,540	8,800	8,480	8,740	9,020	9,280	9,540	9,800
13	7,630	7,900	8,170	8,440	8,730	9,000	8,630	8,900	9,170	9,440	9,730	10,000
15	8,360	8,700	9,030	9,350	9,680	10,020	9,360	9,700	10,030	10,350	10,680	11,020
16	8,550	8,890	9,240	9,590	9,930	10,280	9,550	9,890	10,240	10,590	10,930	11,280
18	9,630	10,060	10,500	10,930	11,370	11,800	10,630	11,060	11,500	11,930	12,370	12,800
20	9,630	10,060	10,500	10,930	11,370	11,800	10,630	11,060	11,500	11,930	12,370	12,800
25	12,980	13,680	14,360	15,060	15,740	16,430	13,980	14,680	15,360	16,060	16,740	17,430
30	14,690	15,510	16,310	17,140	17,960	18,770	15,690	16,510	17,310	18,140	18,960	19,770
35	15,800	15,800	19,220	19,220	19,220	19,220	16,800	16,800	20,220	20,220	20,220	20,220
40	18,630	18,630	22,840	22,840	22,840	22,840	19,630	19,630	23,840	23,840	23,840	23,840
50	24,410	24,410	30,600	30,600	30,600	30,600	25,410	25,410	31,600	31,600	31,600	31,600

SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差h5

D	￥基準単価
	SL-PSSFUU										SH-PSSFUU
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
6	3,170	3,400	3,610	3,820	4,540	4,750	6,260	6,480	6,690	6,910	3,770	4,000	4,210	4,420	5,340	5,550	7,260	7,480	7,690	7,910
8	3,280	3,520	3,730	3,950	4,670	4,880	6,410	6,630	6,830	7,050	3,880	4,120	4,330	4,550	5,470	5,680	7,410	7,630	7,830	8,050
10	3,420	3,650	3,890	4,100	4,830	5,070	6,600	6,820	7,050	7,290	4,020	4,250	4,490	4,700	5,630	5,870	7,600	7,820	8,050	8,290
12	3,570	3,840	4,130	4,410	5,190	5,470	7,040	7,320	7,610	7,880	4,170	4,440	4,730	5,010	5,990	6,270	8,040	8,320	8,610	8,880
13	3,630	3,920	4,220	4,490	5,280	5,570	7,160	7,450	7,730	8,040	4,230	4,520	4,820	5,090	6,080	6,370	8,160	8,450	8,730	9,040
15	3,800	4,140	4,490	4,840	5,690	6,050	7,690	8,040	8,380	8,740	4,400	4,740	5,090	5,440	6,490	6,850	8,690	9,040	9,380	9,740
16	3,850	4,230	4,590	4,950	5,810	6,170	7,840	8,190	8,560	8,920	4,450	4,830	5,190	5,550	6,610	6,970	8,840	9,190	9,560	9,920
18	4,060	4,510	4,970	5,420	6,380	6,840	8,590	9,050	9,500	9,960	4,660	5,110	5,570	6,020	7,180	7,640	9,590	10,050	10,500	10,960
20	4,120	4,510	4,970	5,420	6,380	6,840	8,590	9,050	9,500	9,960	4,720	5,110	5,570	6,020	7,180	7,640	9,590	10,050	10,500	10,960
25	4,800	5,480	6,160	6,850	8,030	8,720	10,730	11,410	12,090	12,780	5,400	6,080	6,760	7,450	8,830	9,520	11,730	12,410	13,090	13,780
30	5,090	6,010	6,830	7,640	8,960	9,770	11,890	12,720	13,520	14,340	5,690	6,610	7,430	8,240	9,760	10,570	12,890	13,720	14,520	15,340
35	5,100	6,560	8,030	9,490	11,470	11,470	13,220	13,220	14,760	14,760	5,700	7,160	8,630	10,090	12,270	12,270	14,220	14,220	15,760	15,760
40	5,760	7,560	9,340	11,140	13,460	13,460	15,320	15,320	17,230	17,230	6,360	8,160	9,940	11,740	14,260	14,260	16,320	16,320	18,230	18,230
50	7,340	9,930	12,510	15,090	17,840	17,840	19,640	19,640	22,270	22,270	7,940	10,530	13,110	15,690	18,640	18,640	20,640	20,640	23,270	23,270

D	￥基準単価
	SL-PSSFUU						SH-PSSFUU
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	796	550	600	650	700	750	796
6	7,110	7,320	7,520	7,730	7,940	8,160	8,110	8,320	8,520	8,730	8,940	9,160
8	7,280	7,490	7,710	7,930	8,150	8,370	8,280	8,490	8,710	8,930	9,150	9,370
10	7,520	7,740	7,980	8,210	8,440	8,670	8,520	8,740	8,980	9,210	9,440	9,670
12	8,160	8,430	8,730	9,000	9,270	9,550	9,160	9,430	9,730	10,000	10,270	10,550
13	8,320	8,600	8,880	9,170	9,470	9,760	9,320	9,600	9,880	10,170	10,470	10,760
15	9,080	9,440	9,780	10,130	10,480	10,830	10,080	10,440	10,780	11,130	11,480	11,830
16	9,280	9,640	10,000	10,370	10,730	11,090	10,280	10,640	11,000	11,370	11,730	12,090
18	10,410	10,870	11,330	11,780	12,250	12,700	11,410	11,870	12,330	12,780	13,250	13,700
20	10,410	10,870	11,330	11,780	12,250	12,700	11,410	11,870	12,330	12,780	13,250	13,700
25	13,470	14,150	14,830	15,530	16,220	16,900	14,470	15,150	15,830	16,530	17,220	17,900
30	15,170	15,990	16,800	17,620	18,440	19,250	16,170	16,990	17,800	18,620	19,440	20,250
35	16,280	16,280	19,690	19,690	19,690	19,690	17,280	17,280	20,690	20,690	20,690	20,690
40	19,110	19,110	23,320	23,320	23,320	23,320	20,110	20,110	24,320	24,320	24,320	24,320
50	24,890	24,890	31,080	31,080	31,080	31,080	25,890	25,890	32,080	32,080	32,080	32,080

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-RSFAU									SH-RSFAU
	最短L	L51	L101	L151	L201	L301	L401	L501	L601	最短L	L51	L101	L151	L201	L301	L401	L501	L601
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	300	400	500	600	796	50	100	150	200	300	400	500	600	796
6	3,110	3,430	3,750	4,080	4,960	6,280	6,880	7,130	7,360	3,710	4,030	4,350	4,680	5,760	7,280	7,880	8,130	8,360
8	3,130	3,470	3,940	4,280	5,100	6,520	7,130	7,510	7,690	3,730	4,070	4,540	4,880	5,900	7,520	8,130	8,510	8,690
10	3,140	3,600	3,940	4,530	5,360	6,790	7,110	7,690	7,990	3,740	4,200	4,540	5,130	6,160	7,790	8,110	8,690	8,990
12	3,270	3,750	4,230	4,680	5,660	7,210	7,680	8,070	8,500	3,870	4,350	4,830	5,280	6,460	8,210	8,680	9,070	9,500
13	3,280	3,770	4,230	4,810	5,810	7,370	7,840	8,070	8,500	3,880	4,370	4,830	5,410	6,610	8,370	8,840	9,070	9,500
15	3,550	4,090	4,730	5,410	6,530	8,170	8,780	9,400	9,590	4,150	4,690	5,330	6,010	7,330	9,170	9,780	10,400	10,590
16	3,550	4,190	4,730	5,650	6,770	8,420	9,030	9,400	9,590	4,150	4,790	5,330	6,250	7,570	9,420	10,030	10,400	10,590
18	3,690	4,340	5,020	5,930	7,190	8,970	9,270	10,050	10,790	4,290	4,940	5,620	6,530	7,990	9,970	10,270	11,050	11,790
20	3,810	4,590	5,260	6,300	7,670	9,030	9,670	10,050	10,790	4,410	5,190	5,860	6,900	8,470	10,030	10,670	11,050	11,790
25	4,530	5,560	6,590	7,580	9,100	11,220	11,810	12,710	14,690	5,130	6,160	7,190	8,180	9,900	12,220	12,810	13,710	15,690
30	4,960	6,290	7,040	8,540	10,100	12,530	13,950	15,360	18,030	5,560	6,890	7,640	9,140	10,900	13,530	14,950	16,360	19,030

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-RSSFAU									SH-RSSFAU
	最短L	L51	L101	L151	L201	L301	L401	L501	L601	最短L	L51	L101	L151	L201	L301	L401	L501	L601
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	300	400	500	600	796	50	100	150	200	300	400	500	600	796
6	3,240	3,620	4,040	4,450	5,380	6,870	7,650	8,050	8,430	3,840	4,220	4,640	5,050	6,180	7,870	8,650	9,050	9,430
8	3,360	3,700	4,260	4,690	5,610	7,200	7,990	8,570	8,940	3,960	4,300	4,860	5,290	6,410	8,200	8,990	9,570	9,940
10	3,430	3,830	4,280	4,970	5,900	7,520	8,050	8,830	9,350	4,030	4,430	4,880	5,570	6,700	8,520	9,050	9,830	10,350
12	3,650	4,060	4,670	5,240	6,360	8,180	8,930	9,600	10,300	4,250	4,660	5,270	5,840	7,160	9,180	9,930	10,600	11,300
13	3,650	4,060	4,670	5,240	6,360	8,180	8,930	9,600	10,300	4,250	4,660	5,270	5,840	7,160	9,180	9,930	10,600	11,300
15	4,050	4,420	5,210	6,050	7,320	9,280	10,200	11,160	11,650	4,650	5,020	5,810	6,650	8,120	10,280	11,200	12,160	12,650
16	4,050	4,420	5,210	6,050	7,320	9,280	10,200	11,160	11,650	4,650	5,020	5,810	6,650	8,120	10,280	11,200	12,160	12,650
18	4,310	4,750	5,590	6,690	8,130	10,290	10,950	12,110	13,220	4,910	5,350	6,190	7,290	8,930	11,290	11,950	13,110	14,220
20	4,310	4,750	5,590	6,690	8,130	10,290	10,950	12,110	13,220	4,910	5,350	6,190	7,290	8,930	11,290	11,950	13,110	14,220
25	5,410	6,590	7,650	8,990	10,860	13,710	14,990	16,600	19,300	6,010	7,190	8,250	9,590	11,660	14,710	15,990	17,600	20,300
30	5,850	7,630	8,540	10,260	12,250	15,540	17,640	19,680	23,620	6,450	8,230	9,140	10,860	13,050	16,540	18,640	20,680	24,620

■キリ穴付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS440Cまたは13Cr系ステンレス

D	￥基準単価
	SL-SSFHM										SH-SSFHM
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	496	50	100	150	200	250	300	350	400	450	496
8	2,700	2,880	3,040	3,210	3,890	4,060	5,520	5,690	5,860	6,040	3,300	3,480	3,640	3,810	4,690	4,860	6,520	6,690	6,860	7,040
10	2,810	2,990	3,170	3,350	4,030	4,200	5,680	5,860	6,040	6,220	3,410	3,590	3,770	3,950	4,830	5,000	6,680	6,860	7,040	7,220
12	2,940	3,160	3,370	3,580	4,290	4,500	6,020	6,230	6,440	6,640	3,540	3,760	3,970	4,180	5,090	5,300	7,020	7,230	7,440	7,640
13	3,010	3,230	3,450	3,690	4,410	4,630	6,150	6,380	6,600	6,830	3,610	3,830	4,050	4,290	5,210	5,430	7,150	7,380	7,600	7,830
15	3,140	3,410	3,670	3,930	4,700	4,970	6,520	6,790	7,050	7,310	3,740	4,010	4,270	4,530	5,500	5,770	7,520	7,790	8,050	8,310
16	3,210	3,480	3,760	4,040	4,810	5,090	6,660	6,940	7,210	7,490	3,810	4,080	4,360	4,640	5,610	5,890	7,660	7,940	8,210	8,490
18	3,350	3,640	3,950	4,260	5,050	5,370	6,970	7,280	7,580	7,880	3,950	4,240	4,550	4,860	5,850	6,170	7,970	8,280	8,580	8,880
20	3,420	3,710	4,000	4,290	5,080	5,370	6,970	7,280	7,580	7,880	4,020	4,310	4,600	4,890	5,880	6,170	7,970	8,280	8,580	8,880
25	3,700	4,670	5,210	5,740	6,780	7,320	9,150	9,680	10,230	10,760	4,300	5,270	5,810	6,340	7,580	8,120	10,150	10,680	11,230	11,760
30	3,710	4,770	5,790	6,500	7,660	8,330	9,990	9,990	11,060	11,060	4,310	5,370	6,390	7,100	8,460	9,130	10,990	10,990	12,060	12,060

SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ

D	￥基準単価
	SL-PSSFHM										SH-PSSFHM
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	496	50	100	150	200	250	300	350	400	450	496
8	2,730	2,950	3,160	3,370	4,080	4,280	5,790	6,000	6,200	6,410	3,330	3,550	3,760	3,970	4,880	5,080	6,790	7,000	7,200	7,410
10	2,860	3,080	3,300	3,510	4,230	4,450	5,970	6,180	6,410	6,630	3,460	3,680	3,900	4,110	5,030	5,250	6,970	7,180	7,410	7,630
12	3,000	3,260	3,540	3,800	4,570	4,830	6,400	6,660	6,930	7,190	3,600	3,860	4,140	4,400	5,370	5,630	7,400	7,660	7,930	8,190
13	3,060	3,340	3,610	3,880	4,650	4,940	6,500	6,780	7,050	7,340	3,660	3,940	4,210	4,480	5,450	5,740	7,500	7,780	8,050	8,340
15	3,220	3,550	3,880	4,220	5,040	5,380	7,010	7,340	7,670	8,010	3,820	4,150	4,480	4,820	5,840	6,180	8,010	8,340	8,670	9,010
16	3,270	3,620	3,970	4,310	5,160	5,500	7,150	7,490	7,840	8,180	3,870	4,220	4,570	4,910	5,960	6,300	8,150	8,490	8,840	9,180
18	3,460	3,900	4,330	4,770	5,700	6,140	7,870	8,300	8,740	9,170	4,060	4,500	4,930	5,370	6,500	6,940	8,870	9,300	9,740	10,170
20	3,530	3,900	4,330	4,770	5,700	6,140	7,870	8,300	8,740	9,170	4,130	4,500	4,930	5,370	6,500	6,940	8,870	9,300	9,740	10,170
25	4,290	4,980	5,670	6,350	7,540	8,230	10,230	10,900	11,590	12,280	4,890	5,580	6,270	6,950	8,340	9,030	11,230	11,900	12,590	13,280
30	4,590	5,510	6,320	7,140	8,450	9,280	11,400	12,220	13,030	13,840	5,190	6,110	6,920	7,740	9,250	10,080	12,400	13,220	14,030	14,840

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-RSFHM							SH-RSFHM
	最短L	L51	L101	L151	L201	L301	L401	最短L	L51	L101	L151	L201	L301	L401
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	300	400	496	50	100	150	200	300	400	496
8	3,110	3,450	3,920	4,260	5,080	6,500	7,110	3,710	4,050	4,520	4,860	5,880	7,500	8,110
10	3,120	3,580	3,920	4,510	5,340	6,770	7,090	3,720	4,180	4,520	5,110	6,140	7,770	8,090
12	3,250	3,730	4,200	4,660	5,640	7,190	7,660	3,850	4,330	4,800	5,260	6,440	8,190	8,660
13	3,260	3,750	4,200	4,790	5,790	7,350	7,820	3,860	4,350	4,800	5,390	6,590	8,350	8,820
15	3,530	4,070	4,710	5,390	6,510	8,150	8,760	4,130	4,670	5,310	5,990	7,310	9,150	9,760
16	3,530	4,170	4,710	5,630	6,750	8,400	9,000	4,130	4,770	5,310	6,230	7,550	9,400	10,000
18	3,660	4,320	5,000	5,910	7,160	8,950	9,250	4,260	4,920	5,600	6,510	7,960	9,950	10,250
20	3,790	4,570	5,240	6,280	7,650	9,000	9,650	4,390	5,170	5,840	6,880	8,450	10,000	10,650
25	4,510	5,540	6,570	7,560	9,080	11,200	11,790	5,110	6,140	7,170	8,160	9,880	12,200	12,790
30	4,940	6,270	7,020	8,520	10,070	12,510	13,920	5,540	6,870	7,620	9,120	10,870	13,510	14,920

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-RSSFHM							SH-RSSFHM
	最短L	L51	L101	L151	L201	L301	L401	最短L	L51	L101	L151	L201	L301	L401
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	300	400	496	50	100	150	200	300	400	496
8	3,340	3,670	4,240	4,670	5,580	7,180	7,970	3,940	4,270	4,840	5,270	6,380	8,180	8,970
10	3,410	3,810	4,260	4,950	5,880	7,500	8,030	4,010	4,410	4,860	5,550	6,680	8,500	9,030
12	3,630	4,040	4,650	5,220	6,340	8,160	8,910	4,230	4,640	5,250	5,820	7,140	9,160	9,910
13	3,630	4,040	4,650	5,220	6,340	8,160	8,910	4,230	4,640	5,250	5,820	7,140	9,160	9,910
15	4,020	4,400	5,190	6,030	7,300	9,260	10,180	4,620	5,000	5,790	6,630	8,100	10,260	11,180
16	4,020	4,400	5,190	6,030	7,300	9,260	10,180	4,620	5,000	5,790	6,630	8,100	10,260	11,180
18	4,290	4,720	5,570	6,660	8,110	10,270	10,930	4,890	5,320	6,170	7,260	8,910	11,270	11,930
20	4,290	4,720	5,570	6,660	8,110	10,270	10,930	4,890	5,320	6,170	7,260	8,910	11,270	11,930
25	5,380	6,570	7,630	8,970	10,840	13,690	14,970	5,980	7,170	8,230	9,570	11,640	14,690	15,970
30	5,830	7,610	8,520	10,230	12,220	15,520	17,620	6,430	8,210	9,120	10,830	13,020	16,520	18,620

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUS304

数量区分	標準対応
数量区分	小口
数　量	1〜4	5〜7	8～19	20〜49
値引率	基準単価	10%	20%	25%
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

◦上記以外

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5%	10%	15%	25%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●低温黒色クロムメッキ品以外

日目出荷

[ NG ]ストーク適用不可

●低温黒色クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

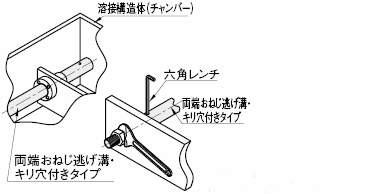

使用例

・キリ穴付きタイプは

作業スペースの狭いところに有効です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】シャフト　両端おねじスパナ溝付タイプ・キリ穴付タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】シャフト　両端おねじスパナ溝付タイプ・キリ穴付タイプ	【クリーン洗浄品】シャフト両端めねじスパナ溝付タイプ・キリ穴付タイプ	【クリーン洗浄】シャフト片端おねじスパナ溝付タイプ・キリ穴付タイプ	【クリーン洗浄品】シャフト　両端おねじタイプ	【クリーン洗浄品】シャフト片端めねじスパナ溝付タイプ・キリ穴付タイプ	【クリーン洗浄品】シャフト　両端おねじ逃げ溝　スパナ溝付きタイプ・キリ穴付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	5日目〜	6日目〜	6日目〜	5日目〜	6日目〜
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	-	クリーン洗浄	-
基本形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
軸端形状（左）	おねじ	めねじ	おねじ	おねじ	めねじ	おねじ
軸端形状（右）	おねじ	めねじ	加工なし	おねじ	加工なし	おねじ
軸端部直角度	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】シャフト　片端段付おね…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
【エコノミーシリーズ】圧縮バネ内径基…5
通常価格(税別) : 85円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【クリーン洗浄品】シャフト両端めねじ …0
通常価格(税別) : -
通常出荷日 : 5日目～
ミスミ
精密シャフト　片端段付・片端おねじ/両端…4.8
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
シャフト　両端おねじキリ穴付タイプ・スパ…4.5
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
シャフト　ストレートタイプ4.6
通常価格(税別) : 200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　両端めねじタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
シャフト　片端めねじタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
シャフト　両端めねじキリ穴付タイプ・スパ…4.4
通常価格(税別) : -
通常出荷日 : 2日目～

リニアシャフトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

絞り込み条件

chemSHERPA・RoHS

材質

詳細材質

熱処理

表面処理

軸径 D(φ)

長さ L(mm)

軸はめあい

洗浄方法

硬度

おねじ部【P】(mm)

おねじ部【Q】(mm)

H(mm)

PMC(mm)

PMS

QMC

QMS

B(mm)

めねじPを細目ねじ変更 [PMS](mm)

S(mm)

P(mm)

1箇所スパナ溝追加 [SC](mm)

T(mm)

めねじQを細目ねじ変更 [QMS](mm)

Q(mm)

F(mm)

めねじQを細目ねじ変更 [QMC](mm)

めねじPを細目ねじ変更 [PMC](mm)

タイプ

CAD

出荷日

【クリーン洗浄品】シャフト 両端おねじ スパナ溝付タイプ・キリ穴付タイプ

ご注意

外形図・規格表

規格表

追加工詳細

真円度（M）、真直度（K）、L寸法公差、直角度

硬度・表面処理の注意点

シャフトと回転軸の違い

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

この商品を見た人は、こんな商品も見ています

最近見た商品

リニアシャフトカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】シャフト　両端おねじスパナ溝付タイプ・キリ穴付タイプ
