【エコノミーシリーズ】クロスローラガイド 1000・2000・3000・4000シリーズ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,320円～12,500円

税込単価: 4,752円～13,750円

今見ている商品の標準品

クオリティー品

ミスミ

クロスローラーガイド

4.5

通常価格(税別)： 7,890円 (税込価格：8,679円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。

未確定：候補が64型番あります。

外形図・規格表
型番リスト
詳細情報

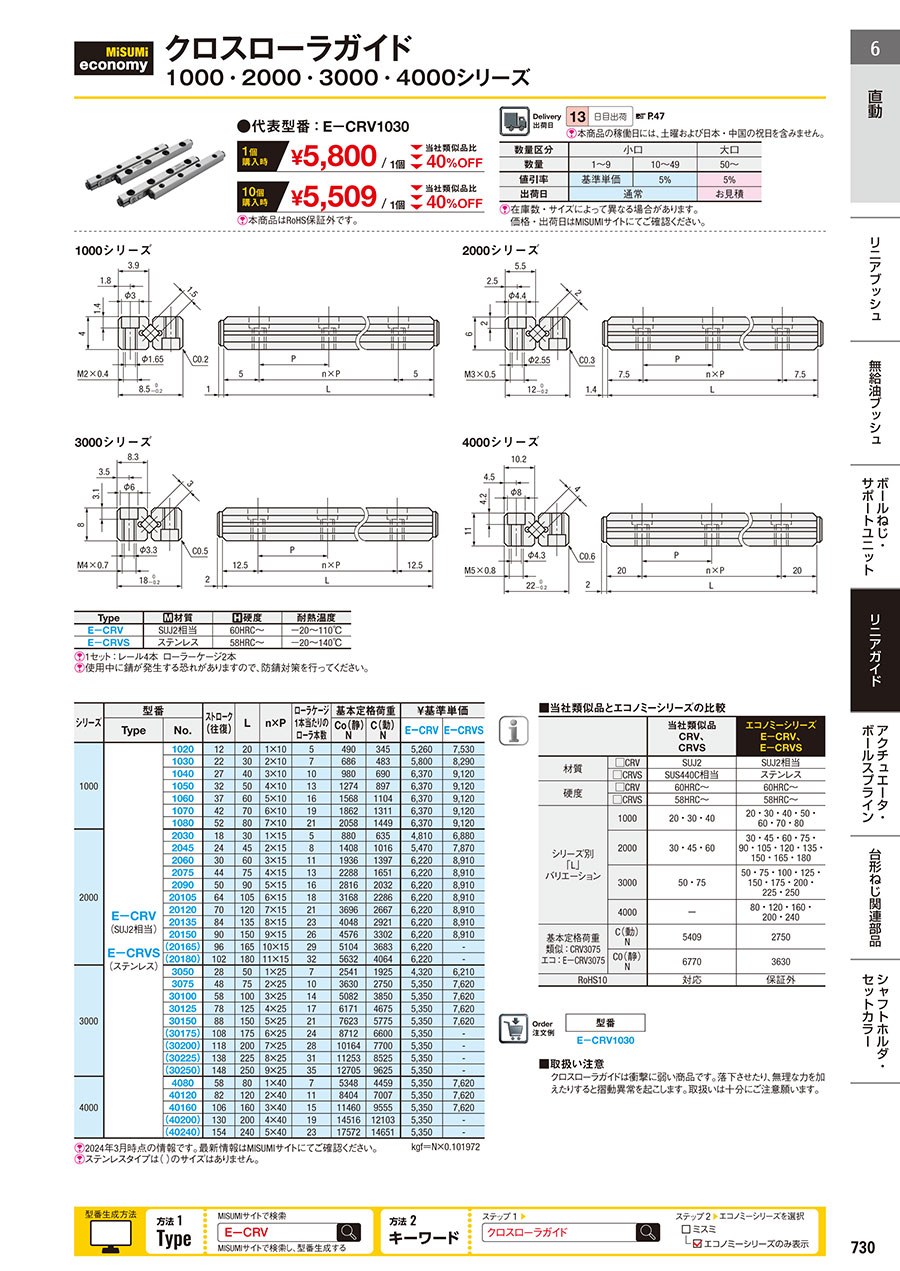

カタログ

外形図・規格表

外形図

1000シリーズ 2000シリーズ 3000シリーズ 4000シリーズ

Type	[ M ] 材質	[ H ] 硬度	耐熱温度
E-CRV	SUJ2相当	60HRC～	-20～110℃
E-CRVS	ステンレス	58HRC～	-20～140℃

[ ! ]1セット：レール4本；ボールリテーナセット2本
[ ! ]取付や使用中に錆が発生する恐れがありますので、必ず防錆対策を行ってください。

規格表

注文例	型式（Type・No.）
	E－CRV1020

・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

シリーズ	型番		ストローク (往復)	L	n×P	ローラケージ 1本当たりのローラ本数	基本定格荷重		￥基準単価
	型番						基本定格荷重		￥基準単価
	Type	No.					Co(静)	C(動)	EーCRV	EーCRVS
	Type	No.					N	N	EーCRV	EーCRVS
1000	E−CRV (SUJ2相当) E−CRVS (ステンレス)	1020	12	20	1×10	5	490	345	5,260	7,530
		1030	22	30	2×10	7	686	483	5,800	8,290
		1040	27	40	3×10	10	980	690	6,370	9,120
		1050	32	50	4×10	13	1274	897	6,370	9,120
		1060	37	60	5×10	16	1568	1104	6,370	9,120
		1070	42	70	6×10	19	1862	1311	6,370	9,120
		1080	52	80	7×10	21	2058	1449	6,370	9,120
2000		2030	18	30	1×15	5	880	635	4,810	6,880
		2045	24	45	2×15	8	1408	1016	5,470	7,870
		2060	30	60	3×15	11	1936	1397	6,220	8,910
		2075	44	75	4×15	13	2288	1651	6,220	8,910
		2090	50	90	5×15	16	2816	2032	6,220	8,910
		20105	64	105	6×15	18	3168	2286	6,220	8,910
		20120	70	120	7×15	21	3696	2667	6,220	8,910
		20135	84	135	8×15	23	4048	2921	6,220	8,910
		20150	90	150	9×15	26	4576	3302	6,220	8,910
		20165	96	165	10×15	29	5104	3683	6,220	11,500
		20180	102	180	11×15	32	5632	4064	6,220	11,500
3000		3050	28	50	1×25	7	2541	1925	4,320	6,210
		3075	48	75	2×25	10	3630	2750	5,350	7,620
		30100	58	100	3×25	14	5082	3850	5,350	7,620
		30125	78	125	4×25	17	6171	4675	5,350	7,620
		30150	88	150	5×25	21	7623	5775	5,350	7,620
		30175	108	175	6×25	24	8712	6600	5,350	9,900
		30200	118	200	7×25	28	10164	7700	5,350	10,700
		30225	138	225	8×25	31	11253	8525	5,350	11,500
		30250	148	250	9×25	35	12705	9625	5,350	12,500
4000		4080	58	80	1×40	7	5348	4459	5,350	7,620
		40120	82	120	2×40	11	8404	7007	5,350	7,620
		40160	106	160	3×40	15	11460	9555	5,350	7,620
		40200	130	200	4×40	19	14516	12103	5,350	9,900
		40240	154	240	5×40	23	17572	14651	5,350	10,700
