８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット 直角45度形状タイプ
- 通常単価(税別)
- -
- 税込単価
- -
フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度...
詳細情報を確認する- フレームシリーズ
- ミスミ 8シリーズ（溝幅10mm）
- ブラケットタイプ
- 補強用フレームブラケット
- 適合ボルト
- M8ボルト
- 材質証明書
- 対象
ご注意
- L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
- 【新商品】従来品のGFBL8との変更内容詳細は【こちら】からご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
(シルバー)
HFBL45A8－4040
HFBL45A8－4080
GFBL45A8－4040
GFBL45A8－4080
(黄)
HFBLY45A8－4040
HFBLY45A8－4080
＜正面図＞
HFBL45A8－4040
HFBLY45A8－4040
GFBL45A8－4040
HFBL45A8－4080
HFBLY45A8－4080
GFBL45A8－4080
A部詳細図
Type | [ M ]材質 | [ S ]表面処理 |
HFBL45A8 | A6N01SS－T5 | 白アルマイト処理 |
GFBL45A8 | A6061SS－T6相当 | |
| HFBLY45A8 | A6N01SS－T5 | 焼付塗装(黄色)＊1 |
規格表
型式 | - | L |
HFBL45A8−4040 | - | 300 |
HFBLY45A8−4040 | - | 300 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | D | ｄ | F1 | t1 | 使用フレーム | 適合ボルト・ナット・座金 | アルミフレーム | 加工費 | ||||||||||||
| Type | No. | Min | Max | 穴１用 ボルト | 個数 | ナット | 個数 | 座金 | 個数 | ￥基準単価 300mm未満 | ￥スライド単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥スライド単価/ｍ 300mm以上 | ￥基準単価 | |||||||
| 1〜4コ | 5〜20 | 21〜50 | 1〜4コ | 5〜20 | 21〜50 | ||||||||||||||||
| HFBL45A8 | 4040 | 100 | 1000 | 18 | 9 | 32 | 7 | HFS8-4040 | CBE8-20 | 2 | HNTT8-8 | 2 | PWF8 | 2 | 680 | 630 | 560 | 2,260 | 2,150 | 1,900 | 1,490 |
| 4080 | 150 | 1000 | HFS8-4080 | 4 | 4 | 4 | 1,210 | 1,140 | 1,010 | 4,100 | 3,890 | 3,450 | 2,290 | ||||||||
| GFBL45A8 (高剛性) | 4040 | 100 | 1000 | GFS8-4040 | 2 | 2 | 2 | 1,280 | 1,160 | 1,000 | 3,320 | 3,140 | 2,630 | 1,490 | |||||||
| 4080 | 150 | 1000 | GFS8-4080 | 4 | 4 | 4 | 1,760 | 1,640 | 1,350 | 5,810 | 5,500 | 4,630 | 2,290 | ||||||||
| HFBLY45A8 焼付塗装(黄色) | 4040 | 100 | 1000 | HFSY8-4040 | 2 | 2 | 2 | 1,130 | 1,080 | 910 | 3,780 | 3,580 | 3,000 | 1,490 | |||||||
| 4080 | 150 | 1000 | HFSY8-4080 | 4 | 4 | 4 | 2,080 | 1,980 | 1,660 | 6,930 | 6,600 | 5,860 | 2,290 | ||||||||
下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A8-4040-200
⇒680+1,490=2,170円
■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A8-4040-500
⇒2,260×0.5m+1,490=2,620円 (1円単位は切り捨て)
追加工
 |
|
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | ||||||||
SET | SST | SEU | SSU | SEP | SSP | |||||||
適用ボルト ナットをセット | SET SST (ステンレス) SEU (先入れバネナット) SSU (先入れバネナット ステンレス) SEP (後入れバネナット) SSP (後入れバネナット ステンレス) | 詳細のボルトとナットの 詳細スペックは下表の通りです （セット品の価格はブラケットの価格に加算します） | HFBL45A8-4040 HFBLY45A8-4040 | 146 | 114 | 184 | 158 | 178 | 148 | |||
HFBL45A8-4080 HFBLY45A8-4080 | 292 | 228 | 368 | 316 | 356 | 296 | ||||||
GFBL45A8-4040 | 146 | 114 | 184 | 158 | 178 | 148 | ||||||
GFBL45A8-4080 | 292 | 228 | 368 | 316 | 356 | 296 | ||||||
追加工詳細
■適応ボルト・ナット・座金セット詳細| 追加工型式 | 穴1用ボルト | ナット | 座金 | |||||
|---|---|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | 型式 | 材質 | |
| SET | CBE8-20 | SCM435 | 先入れ | HNTT8-8 | S10C相当 | 無し | PWF8 | SPCC |
| SST （ステンレス） | SCB8-20 | SUS304相当 | 先入れ | HNTTSN8-8 | SUS316相当 | 無し | SPWF8 | SUS304 |
| SEU | CBE8-20 | SCM435 | 先入れ | HNTU8-8 | S10C相当 | 有り | PWF8 | SPCC |
| SSU （ステンレス） | SCB8-20 | SUS304相当 | 先入れ | SHNTU8-8 | SUS304相当 | 有り | SPWF8 | SUS304 |
| SEP | CBE8-20 | SCM435 | 後入れ | HNTP8-8 | S10C相当 | 有り | PWF8 | SPCC |
| SSP （ステンレス） | SCB8-20 | SUS304相当 | 後入れ | SHNTP8-8 | SUS316相当 | 有り | SPWF8 | SUS304 |
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品（HFBL）の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです。
締付に平座金を追加し、従来品よりねじが緩みにくい構造です。
ご注意
- L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
- 【新商品】従来品のGFBL8との変更内容詳細は【こちら】からご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
納期
| 3 | 日目出荷 |
価格表
■L=300未満の場合下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A8-4040-200
⇒680+1,490=2,170円
■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A8-4040-500
⇒2,260×0.5m+1,490=2,620円 (1円単位は切り捨て)
概要・仕様
使用例

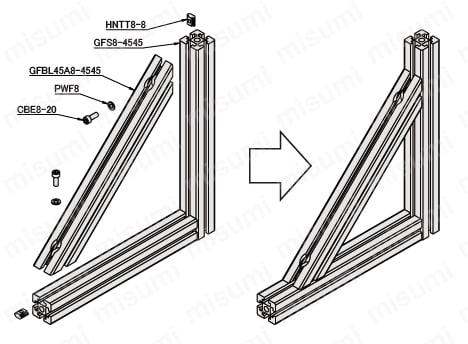

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。
