６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット　直角45度形状タイプ

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ用（溝幅１０ｍｍ）補強用フレームブラケット　直角45度形状タイプ

通常出荷日：3 日目

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度...

詳細情報を確認する

フレームシリーズ
ミスミ　6シリーズ（溝幅8mm）
ブラケットタイプ
補強用フレームブラケット
適合ボルト
M6ボルト
材質証明書
対象

ご注意

L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
【新商品】従来品のHFBL6との変更内容詳細は【こちら】からご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

(シルバー)
HFBL45A6－3030
HFBL45A6－3060
HFBL45A6－3090

GFBL45A6－3030
GFBL45A6－3060

(黄)
HFBLY45A6－3030
HFBLY45A6－3060

＜正面図＞
HFBL45A6－3030
HFBLY45A6－3030
GFBL45A6－3030

HFBL45A6－3060
HFBLY45A6－3060
GFBL45A6－3060

HFBL45A6－3090

A部詳細図

(シルバー)
HFBL45A6－6030
HFBL45A6－6090

GFBL45A6－6030

(黄)
HFBLY45A6－6030

＜正面図＞
HFBL45A6－6030
HFBLY45A6－6030
GFBL45A6－6030

HFBL45A6－6090

A部詳細図

(シルバー)
HFBL45A6－9060

＜正面図＞
HFBL45A6－9060

A部詳細図

６シリーズ用（溝幅８ｍｍ）補強用フレームブラケット　直角45度形状タイプ:関連画像

[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。

Type	[ M ]材質	[ S ]表面処理
HFBL45A6	A6N01SS－T5	白アルマイト処理
GFBL45A6	A6061SS－T6相当	白アルマイト処理
HFBLY45A6	A6N01SS－T5	焼付塗装(黄色)＊1

[ ! ]＊1 HFSY5の色はD22－80V（日本塗装工業会、参考マンセル値2.5Y8/12）です。

規格表

型式	-	L
HFBL45A6−3030 HFBLY45A6−3030	- -	300 300

■45度直角タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定1mm単位		D	ｄ	F1	t1	F2	t2	使用フレーム	適合ボルト・ナット・座金								アルミフレーム						加工費
Type	No.	Min	Max								穴１用ボルト	個数	穴２用ボルト	個数	ナット	個数	座金	個数	￥基準単価 300mm未満	￥スライド単価 300mm未満		￥基準単価/m 300mm以上	￥スライド単価/ｍ 300mm以上		￥基準単価
Type	No.	Min	Max								穴１用ボルト	個数	穴２用ボルト	個数	ナット	個数	座金	個数	1〜4コ	5〜20	21〜50	1〜4コ	5〜20	21〜50	￥基準単価
HFBL45A6	3030	100	1000	13.5	6.5	23	3	-	-	HFS6-3030	CBE6-12	2	ー	ー	HNTT6-6	2	PWF6	2	460	360	260	1,250	1,180	1,040	1,430
	3060	100	1000							HFS6-3060		4				4		4	430	300	180	2,150	2,030	1,800	2,000
	3090	100	1000							HFS6-3090		6				6		6	1,160	1,100	980	3,880	3,680	3,260	2,910
	6030	150	1000					63	46	HFS6-3060		2	CBE6-55	2		4		4	430	300	180	2,150	2,030	1,800	2,000
	6090	150	1000							HFS6-6090		4	CBE6-55	4		8		8	1,460	1,390	1,230	4,880	4,630	4,110	3,490
	9060	150	1000							HFS6-6090		4	CBE6-55	4		8		8	1,460	1,390	1,230	4,880	4,630	4,110	2,340
GFBL45A6 (高剛性)	3030	100	1000				4	-	-	GFS6-3030		2	ー	ー		2		2	640	610	510	1,620	1,520	1,280	1,430
	3060	100	1000				4	-	-	GFS6-3060		4	ー	ー		4		4	830	790	670	2,820	2,670	2,250	2,000
	6030	150	1000				3	63	46	GFS6-3060		2	CBE6-55	2		4		4	830	790	670	2,820	2,670	2,250	2,000
HFBLY45A6 焼付塗装(黄色)	3030	100	1000				3	-	-	HFSY6-3030		2	ー	ー		2		2	860	820	690	1,970	1,860	1,570	1,430
	3060	100	1000					-	-	HFSY6-3060		4	ー	ー		4		4	1,110	1,050	880	3,680	3,500	3,100	2,000
	6030	150	1000					63	46	HFSY6-3060		2	CBE6-55	2		4		4	1,110	1,050	880	3,680	3,500	3,100	2,000

■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価＋加工費＝販売単価
例：HFBL45A6-3090-200
⇒1,160+2,910=4,070円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋加工費＝販売単価
例：HFBL45A6-3090-500
⇒3,880×0.5m+2,910=4,850円　(1円単位は切り捨て)

追加工

型式	-	L	-	(SET・SST・SEU・SSU・SEP・SSP)
HFBL45A6−3030	-	300	-	SET

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations	Code	Spec.	適用ブラケット	￥/1Code
Alterations	Code	Spec.	適用ブラケット	SET	SST	SEU	SSU	SEP	SSP
適用ボルトナットをセット	SET SST (ステンレス) SEU (先入れバネナット) SSU (先入れバネナットステンレス) SEP (後入れバネナット) SSP (後入れバネナットステンレス)	詳細のボルトとナットの詳細スペックは下表の通りです（セット品の価格はブラケットの価格に加算します）	HFBL45A6-3030 HFBLY45A6-3030	108	90	144	138	140	122
			HFBL45A6-3060 HFBLY45A6-3060	216	180	288	276	280	244
			HFBL45A6-3090	324	270	432	414	420	366
			HFBL45A6-6030 HFBLY45A6-6030	278	210	350	306	342	274
			HFBL45A6-6090	556	420	700	612	684	548
			HFBL45A6-9060	556	420	700	612	684	548
			GFBL45A6-3030	108	90	144	138	140	122
			GFBL45A6-3060	216	180	288	276	280	244
			GFBL45A6-6030	278	210	350	306	342	274

追加工詳細

■適応ボルト・ナット・座金セット詳細

追加工型式	穴1用ボルト		穴2用ボルト		ナット				座金
追加工型式	型式	材質	型式	材質	タイプ	型式	材質	ストッパ	型式	材質
SET	CBE6-12	SCM435	CBE6-55	SCM435	先入れ	HNTT6-6	S10C相当	無し	PWF6	SPCC
SET	CBE6-12	SCM435	CBE6-55	SCM435	先入れ	HNTT6-6	S10C相当	無し	PWF6	SPCC
SST （ステンレス）	SCB6-12	SUS304相当	SCB6-55	SUS304相当	先入れ	HNTTSN6-6	SUS316相当	無し	SPWF6	SUS304
SST （ステンレス）	SCB6-12	SUS304相当	SCB6-55	SUS304相当	先入れ	HNTTSN6-6	SUS316相当	無し	SPWF6	SUS304
SEU	CBE6-12	SCM435	CBE6-55	SCM435	先入れ	HNTU6-6	S10C相当	有り	PWF6	SPCC
SEU	CBE6-12	SCM435	CBE6-55	SCM435	先入れ	HNTU6-6	S10C相当	有り	PWF6	SPCC
SSU （ステンレス）	SCB6-12	SUS304相当	SCB6-55	SUS304相当	先入れ	SHNTU6-6	SUS304相当	有り	SPWF6	SUS304
SSU （ステンレス）	SCB6-12	SUS304相当	SCB6-55	SUS304相当	先入れ	SHNTU6-6	SUS304相当	有り	SPWF6	SUS304
SEP	CBE6-12	SCM435	CBE6-55	SCM435	後入れ	HNTP6-6	S10C相当	有り	PWF6	SPCC
SEP	CBE6-12	SCM435	CBE6-55	SCM435	後入れ	HNTP6-6	S10C相当	有り	PWF6	SPCC
SSP （ステンレス）	SCB6-12	SUS304相当	SCB6-55	SUS304相当	後入れ	SHNTP6-6	SUS316相当	有り	SPWF6	SUS304
SSP （ステンレス）	SCB6-12	SUS304相当	SCB6-55	SUS304相当	後入れ	SHNTP6-6	SUS316相当	有り	SPWF6	SUS304

[ ! ]ボルト・ナット座金セットの追加工をご選択いただいた場合、取付穴数分、ボルト・ナット・座金が付属します。
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。

型番リスト

表示件数

型番

GFBL45A6-3030-[100-1000/1]

GFBL45A6-3060-[100-1000/1]

GFBL45A6-6030-[150-1000/1]

HFBL45A6-3030-[100-1000/1]

HFBL45A6-3060-[100-1000/1]

HFBL45A6-3090-[100-1000/1]

HFBL45A6-6030-[150-1000/1]

HFBL45A6-6090-[150-1000/1]

HFBL45A6-9060-[150-1000/1]

HFBLY45A6-3030-[100-1000/1]

HFBLY45A6-3060-[100-1000/1]

HFBLY45A6-6030-[150-1000/1]

材質

表面処理

フレームシリーズ

フレームサイズ

フレーム接続穴数

全長L

(mm)

材質証明書：材質

材質証明書：表面処理

材質・表面処理を明確に表記できない理由（～相当など）

RoHS?

最小発注数量

A6061SS-T6相当	白アルマイト処理	GFS	3030用	2	100 ～ 1000	A6061SS-T6相当	白アルマイト処理	アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。	10	1個
A6061SS-T6相当	白アルマイト処理	GFS	3060用	4	100 ～ 1000	A6061SS-T6相当	白アルマイト処理	アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。	10	1個
A6061SS-T6相当	白アルマイト処理	GFS	6030用	4	150 ～ 1000	A6061SS-T6相当	白アルマイト処理	アルミフレームの強度に幅があり、弱い方に触れたときにその材質の機械的性質を満たさなくなるため。	10	1個
A6N01SS－T5	白アルマイト処理	HFS	3030用	2	100 ～ 1000	A6N01SS－T5	白アルマイト処理	-	10	1個
A6N01SS－T5	白アルマイト処理	HFS	3060用	4	100 ～ 1000	A6N01SS－T5	白アルマイト処理	-	10	1個
A6N01SS－T5	白アルマイト処理	HFS	3090用	6	100 ～ 1000	A6N01SS－T5	白アルマイト処理	-	10	1個
A6N01SS－T5	白アルマイト処理	HFS	6030用	4	150 ～ 1000	A6N01SS－T5	白アルマイト処理	-	10	1個
A6N01SS－T5	白アルマイト処理	HFS	6090用	4	150 ～ 1000	A6N01SS－T5	白アルマイト処理	-	10	1個
A6N01SS－T5	白アルマイト処理	HFS	9060用	4	150 ～ 1000	A6N01SS－T5	白アルマイト処理	-	10	1個
A6N01SS－T5	焼付塗装(黄色)	HFSY	3030用	2	100 ～ 1000	A6N01SS－T5	焼付塗装(黄色)	-	10	1個
A6N01SS－T5	焼付塗装(黄色)	HFSY	3060用	4	100 ～ 1000	A6N01SS－T5	焼付塗装(黄色)	-	10	1個
A6N01SS－T5	焼付塗装(黄色)	HFSY	6030用	4	150 ～ 1000	A6N01SS－T5	焼付塗装(黄色)	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品（HFBL）の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです。
締付に平座金を追加し、従来品よりねじが緩みにくい構造です。

ご注意

L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
【新商品】従来品のHFBL6との変更内容詳細は【こちら】からご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

価格表

■L=300未満の場合
下記計算をし価格を算出します。
￥基準単価＋加工費＝販売単価
例:HFBL45A6-3090-200
⇒1,160+2,910=4,070円

■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋加工費＝販売単価
例:HFBL45A6-3090-500
⇒3,880×0.5m+2,910=4,850円　(1円単位は切り捨て)

概要・仕様

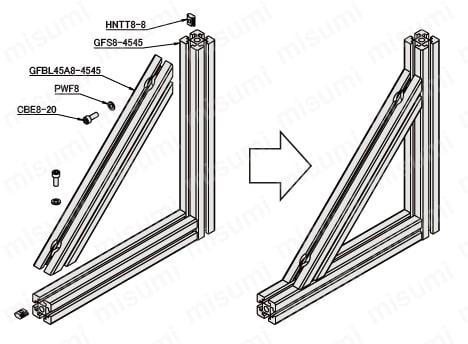

使用例

HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。
本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
