５シリーズ用（溝幅６ｍｍ）補強用フレームブラケット 直角45度形状タイプ
- 通常単価(税別)
- -
- 税込単価
- -
フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度...
詳細情報を確認する- フレームシリーズ
- ミスミ 5シリーズ（溝幅6mm）
- 材質
- A6N01SS－T5
- ブラケットタイプ
- 補強用フレームブラケット
- 適合ボルト
- M5ボルト
- 材質証明書
- 対象
- 材質証明書：材質
- A6N01SS－T5
ご注意
- L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
- 【新商品】従来品のHFBL5との変更内容詳細は【こちら】からご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
(シルバー)
HFBL45A5－2020
HFBL45A5－2040
HFBL45A5－2060
HFBL45A5－2080
HFBL45A5－2550
(黄)
HFBLY45A5－2020
HFBLY45A5－2040
＜正面図＞
HFBL45A5－2020
HFBLY45A5－2020
HFBL45A5－2040
HFBLY45A5－2040
HFBL45A5－2060
HFBL45A5－2080
HFBL45A5－2550
A部詳細図
(シルバー)
HFBL45A5－4020
HFBL45A5－4040
HFBL45A5－5025
(黄)
HFBLY45A5－4020
HFBLY45A5－4040
(シルバー)
HFBL45A5－4080
＜正面図＞
HFBL45A5－4020
HFBLY45A5－4020
HFBL45A5－5025
HFBL45A5－4040
HFBLY45A5－4040
＜正面図＞
HFBL45A5－4080
A部詳細図
A部詳細図
[ ! ]本商品は補強用であり、単体での締結はできません。ブラケットを締結したコーナーへの補強としてご使用ください。
Type | [ M ]材質 | [ S ]表面処理 |
HFBL45A5 | A6N01SS－T5 | 白アルマイト処理 |
| HFBLY45A5 | A6N01SS－T5 | 焼付塗装(黄色)＊1 |
規格表
型式 | - | L |
HFBL45A5−2020 HFBLY45A5−2020 | - - | 300 300 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定1mm単位 | D | ｄ | F1 | t1 | F2 | t2 | 使用フレーム | 適合ボルト・ナット・座金 | アルミフレーム | 加工費 | ||||||||||||||
| Type | No. | Min | Max | 穴１用 ボルト | 個数 | 穴２用 ボルト | 個数 | ナット | 個数 | 座金 | 個数 | ￥基準単価 300mm未満 | ￥スライド単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥スライド単価/ｍ 300mm以上 | ￥基準単価 | |||||||||
| 1〜4コ | 5〜20 | 21〜30 | 1〜4コ | 5〜20 | 21〜30 | ||||||||||||||||||||
| HFBL45A5 | 2020 | 100 | 1000 | 11 | 5.5 | 18 | 4 | - | - | HFS5ｰ2020 | CBE5-10 | 2 | - | - | HNTT5-5 | 2 | PWF5 | 2 | 240 | 160 | 150 | 730 | 670 | 600 | 1,430 |
| 2040 | 100 | 1000 | HFS5ｰ2040 | 4 | 4 | 4 | 260 | 140 | 130 | 1,350 | 1,280 | 1,130 | 2,000 | ||||||||||||
| 2060 | 100 | 1000 | HFS5ｰ2060 | 6 | 6 | 6 | 520 | 500 | 450 | 1,770 | 1,690 | 1,490 | 2,570 | ||||||||||||
| 2080 | 150 | 1000 | HFS5ｰ2080 | 8 | 8 | 8 | 750 | 720 | 640 | 2,570 | 2,440 | 2,160 | 3,430 | ||||||||||||
| 2550 | 100 | 1000 | 20 | HFS5ｰ2550 | 4 | 4 | 4 | 670 | 630 | 560 | 2,230 | 2,110 | 1,880 | 2,000 | |||||||||||
| 5025 | 150 | 1000 | 55 | 39 | HFS5ｰ2550 | 2 | CBE5-45 | 2 | 4 | 4 | 670 | 630 | 560 | 2,230 | 2,110 | 1,880 | 2,000 | ||||||||
| 4020 | 100 | 1000 | 18 | 43 | 29 | HFS5ｰ2040 | 2 | CBE5-35 | 2 | 4 | 4 | 260 | 140 | 130 | 1,350 | 1,280 | 1,130 | 2,000 | |||||||
| 4040 | 100 | 1000 | HFS5ｰ4040 | 4 | 4 | 8 | 8 | 570 | 540 | 480 | 1,920 | 1,800 | 1,610 | 3,140 | |||||||||||
| 4080 | 150 | 1000 | - | - | HFS5ｰ4080 | 8 | - | - | 8 | 8 | 1,260 | 1,200 | 1,070 | 5,780 | 5,480 | 4,870 | 3,430 | ||||||||
| HFBLY45A5 焼付塗装(黄色) | 2020 | 100 | 1000 | HFSY5ｰ2020 | 2 | 2 | 2 | 540 | 520 | 440 | 1,090 | 1,040 | 870 | 1,430 | |||||||||||
| 2040 | 100 | 1000 | HFSY5ｰ2040 | 4 | 4 | 4 | 640 | 610 | 510 | 2,140 | 2,010 | 1,790 | 2,000 | ||||||||||||
| 4020 | 100 | 1000 | 43 | 29 | HFSY5ｰ2040 | 2 | CBE5-35 | 2 | 4 | 4 | 640 | 610 | 510 | 2,140 | 2,010 | 1,790 | 2,000 | ||||||||
| 4040 | 100 | 1000 | HFSY5ｰ4040 | 4 | 4 | 8 | 8 | 940 | 890 | 750 | 3,130 | 2,960 | 2,640 | 3,140 | |||||||||||
下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A5-2060-200
⇒520+2,570=3,090円
■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A5-2060-500
⇒1,770×0.5m+2,570=3,450円 (1円単位は切り捨て)
追加工
 |
|
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | ||||||||
SET | SST | SEU | SSU | SEP | SSP | |||||||
適用ボルト ナットをセット | SET SST (ステンレス) SEU (先入れバネナット) SSU (先入れバネナット ステンレス) SEP (後入れバネナット) SSP (後入れバネナット ステンレス) | 詳細のボルトとナットの 詳細スペックは下表の通りです （セット品の価格はブラケットの価格に加算します） | HFBL45A5-2020 HFBLY45A5-2020 | 100 | 86 | 134 | 130 | 130 | 120 | |||
HFBL45A5-2040 HFBLY45A5-2040 | 200 | 172 | 268 | 260 | 260 | 240 | ||||||
HFBL45A5-2060 | 300 | 258 | 402 | 390 | 390 | 360 | ||||||
HFBL45A5-2080 | 400 | 344 | 536 | 520 | 520 | 480 | ||||||
HFBL45A5-2550 | 200 | 172 | 268 | 260 | 260 | 240 | ||||||
HFBL45A5-5025 | 252 | 196 | 320 | 284 | 312 | 264 | ||||||
HFBL45A5-4020 HFBLY45A5-4020 | 234 | 188 | 302 | 276 | 294 | 256 | ||||||
HFBL45A5-4040 HFBLY45A5-4040 | 468 | 376 | 604 | 552 | 588 | 512 | ||||||
HFBL45A5-4080 | 400 | 344 | 536 | 520 | 520 | 480 | ||||||
追加工詳細
■適応ボルト・ナット・座金セット詳細| 追加工型式 | 穴1用ボルト | 穴2用ボルト | ナット | 座金 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 材質 | 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | 型式 | 材質 | |
| SET | CBE5-10 | SCM435 | CBE5-35 | SCM435 | 先入れ | HNTT5-5 | S10C相当 | 無し | PWF5 | SPCC |
| CBE5-45 | ||||||||||
| SST （ステンレス） | SCB5-10 | SUS304相当 | SCB5-35 | SUS304相当 | 先入れ | HNTTSN5-5 | SUS316相当 | 無し | SPWF5 | SUS304 |
| SCB5-45 | ||||||||||
| SEU | CBE5-10 | SCM435 | CBE5-35 | SCM435 | 先入れ | HNTU5-5 | S10C相当 | 有り | PWF5 | SPCC |
| CBE5-45 | ||||||||||
| SSU （ステンレス） | SCB5-10 | SUS304相当 | SCB5-35 | SUS304相当 | 先入れ | SHNTU5-5 | SUS304相当 | 有り | SPWF5 | SUS304 |
| SCB5-45 | ||||||||||
| SEP | CBE5-10 | SCM435 | CBE5-35 | SCM435 | 後入れ | HNTP5-5 | S10C相当 | 有り | PWF5 | SPCC |
| CBE5-45 | ||||||||||
| SSP （ステンレス） | SCB5-10 | SUS304相当 | SCB5-35 | SUS304相当 | 後入れ | SHNTP5-5 | SUS316相当 | 有り | SPWF5 | SUS304 |
| SCB5-45 | ||||||||||
[ ! ]追加工を選択しない場合ボルト・ナット・座金は付属されません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
フレームを加工した補強用のブラケットです。通常のブラケットで接続後、更なる強度が必要な場合にご使用下さい。
従来品（HFBL）の補強用フレームブラケットより形状が増え、対応するアルミフレームが増えた新シリーズです。
締付に平座金を追加し、従来品よりねじが緩みにくい構造です。
ご注意
- L寸指定の長さと実際の寸法が異なる商品です。L寸×√2が正規(斜め部分)の仕上がり寸法となります。
- 【新商品】従来品のHFBL5との変更内容詳細は【こちら】からご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■L=300未満の場合下記計算をし価格を算出します。
￥基準単価 ＋ 加工費＝販売単価
例：HFBL45A5-2060-200
⇒520+2,570=3,090円
■L=300以上の場合
下記計算をし価格を算出します。
￥基準単価/m × 指定L寸(m) ＋ 加工費＝販売単価
例：HFBL45A5-2060-500
⇒1,770×0.5m+2,570=3,450円 (1円単位は切り捨て)
概要・仕様

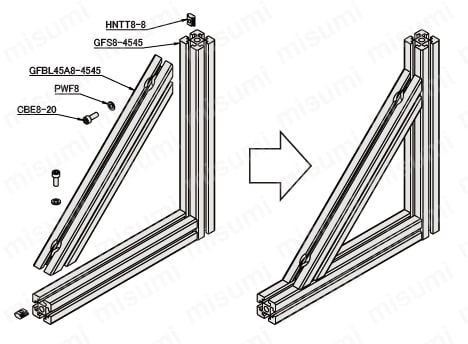

使用例
HFSタイプのアルミフレームを加工した補強用のブラケットです。ブラケットで接続後さらに強度が必要な部分に有効です。本商品は筋交い部分の商品です。周りに使用するアルミフレームは別途ご注文が必要です。
