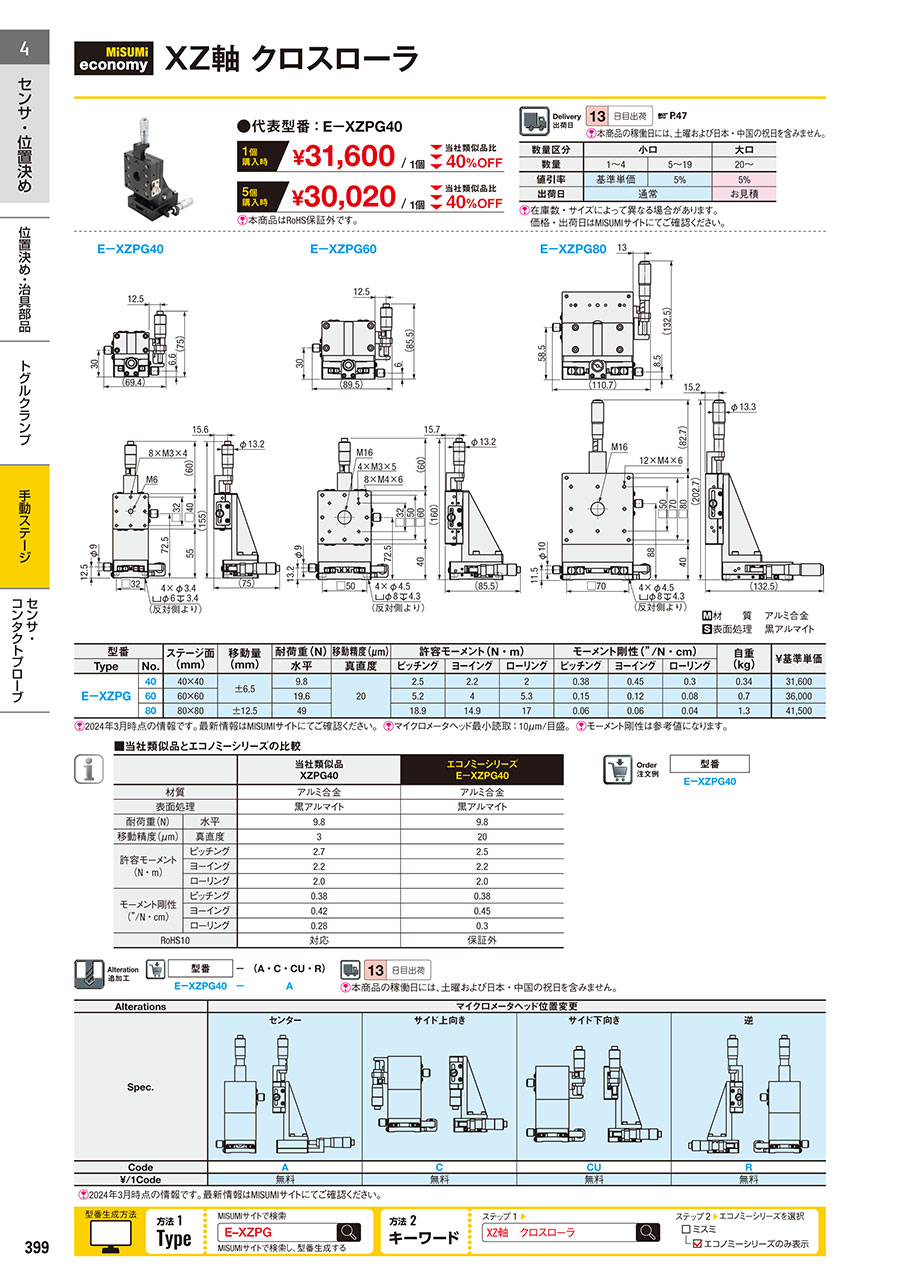

【エコノミーシリーズ】 XZ軸 クロスローラ

[ M ]材　　質　アルミ合金
[ S ]表面処理　黒アルマイト

■規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面 (mm)	移動量 (mm)	耐荷重(N)	移動精度(μm)	許容モーメント(N・m)			モーメント剛性(”/N・cm)			自重 (kg)	￥基準単価
Type	No.			水平	真直度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング
E−XZPG	40	40×40	±6.5	9.8	20	2.5	2.2	2	0.38	0.45	0.3	0.34	31,600
	60	60×60		19.6		5.2	4	5.3	0.15	0.12	0.08	0.7	36,000
	80	80×80	±12.5	49		18.9	14.9	17	0.06	0.06	0.04	1.3	41,500

[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■追加工

Alterations	マイクロメータヘッド位置変更
Spec.	センター	サイド上向き	サイド下向き	逆
Code	A	C	CU	R
¥/1Code	無料	無料	無料	無料

[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。

■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、 カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度
  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイクロメータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。
