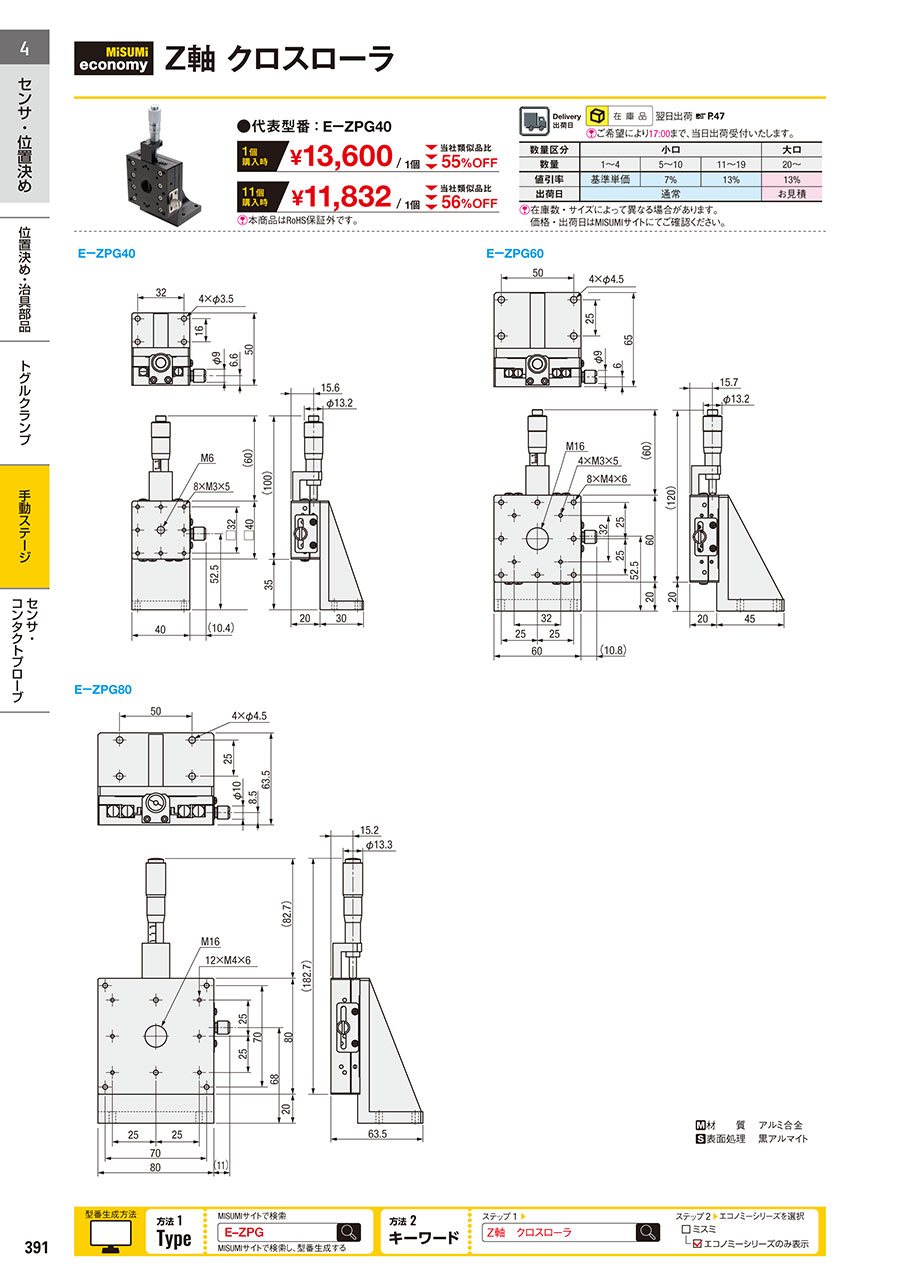

【エコノミーシリーズ】 Z軸 クロスローラ

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ M ]材　　質 アルミ合金
[ S ]表面処理 黒アルマイト

型式（Type・No.）	-	追加工
E-ZPG40
E-ZPG40	-	A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面 (mm)	移動量 (mm)	耐荷重(N)	移動精度(μm)	許容モーメント(N・m)			モーメント剛性(”/N・cm)			自重 (kg)	￥基準単価
Type	No.			水平	真直度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング
E−ZPG	40	40×40	±6.5	9.8	20	2.5	2.2	2	0.38	0.45	0.3	0.2	13,600
	60	60×60		19.6		5.2	4	5.3	0.15	0.12	0.08	0.45	15,700
	80	80×80	±12.5	49		18.9	14.9	17	0.06	0.06	0.04	0.8	17,800

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。

■当社類似品とエコノミーシリーズの比較

		当社類似品 ZPG40	エコノミーシリーズ ZCRS40	エコノミーシリーズ E－ZPG40
材質		アルミ合金	アルミ合金	アルミ合金
表面処理		黒アルマイト	黒アルマイト	黒アルマイト
耐荷重(N)	水平	9.8	9.8	9.8
移動精度(μm)	真直度	3	30	20
許容モーメント (N・m)	ピッチング	2.7	2.7	2.5
	ヨーイング	2.2	2.2	2.2
	ローリング	2.0	2.0	2.0
モーメント剛性 (”/N・cm)	ピッチング	0.38	0.38	0.38
	ヨーイング	0.42	0.42	0.45
	ローリング	0.28	0.28	0.3
RoHS10		対応	対応	保証外

＊エコノミーシリーズ内でも平行度やRoHS10対応などが異なります。必要に応じて使い分けください。

■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、 カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度
  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイクロメータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。
