ミスミ

MISUMI economy

【エコノミーシリーズ】 XY軸リニアボール薄型

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 19,510円～39,690円

税込単価: 21,461円～43,659円

今見ている商品の標準品

クオリティー品

ミスミ

【高精度】ＸＹ軸　リニアボール　薄型

通常価格(税別)： 35,160円 (税込価格：38,676円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 XY軸クロスローラ

通常価格(税別)： 16,600円 (税込価格：18,260円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

送り方式
マイクロメータヘッド
移動ガイド
リニアボール
テーブル材質
スチール

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

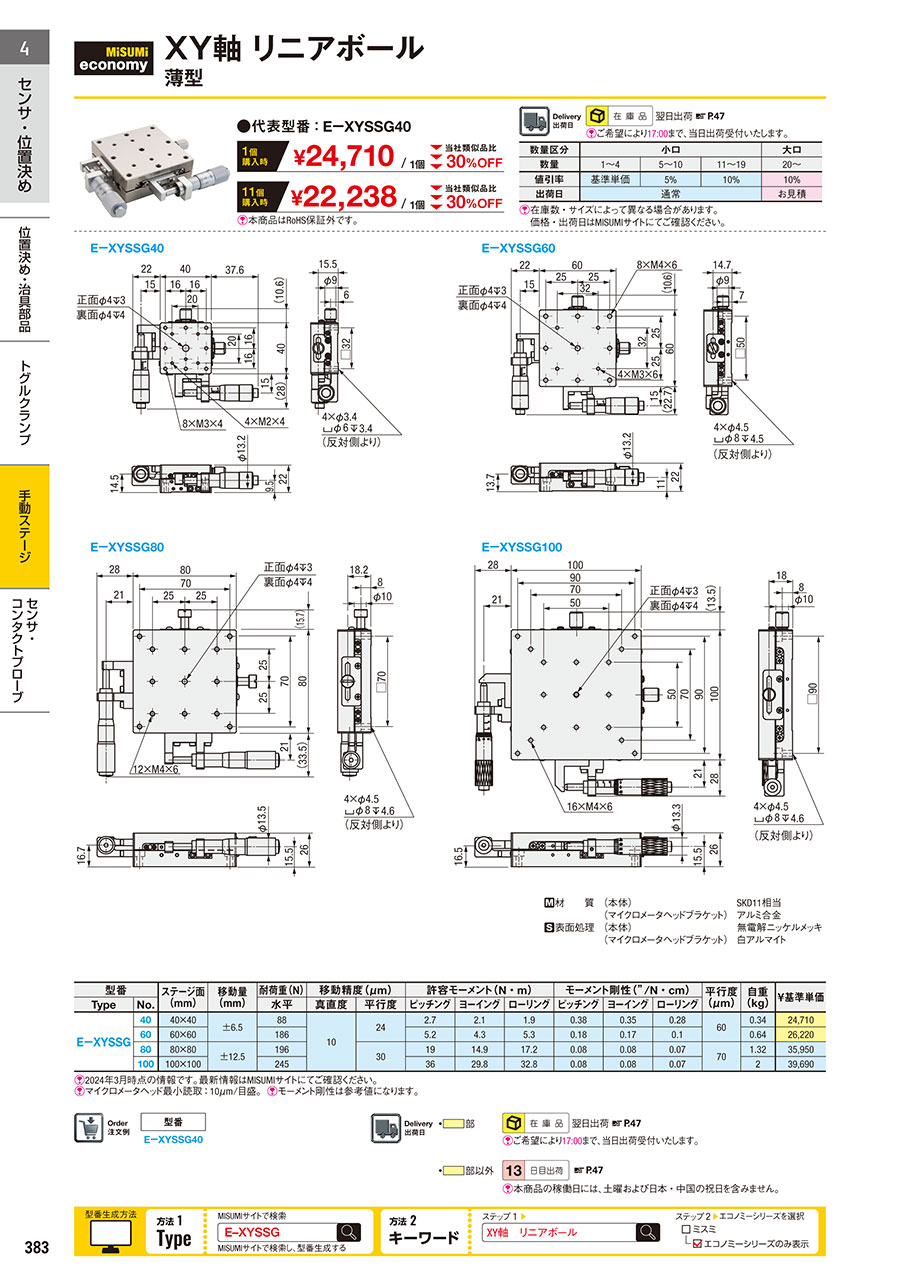

カタログ

外形図・規格表

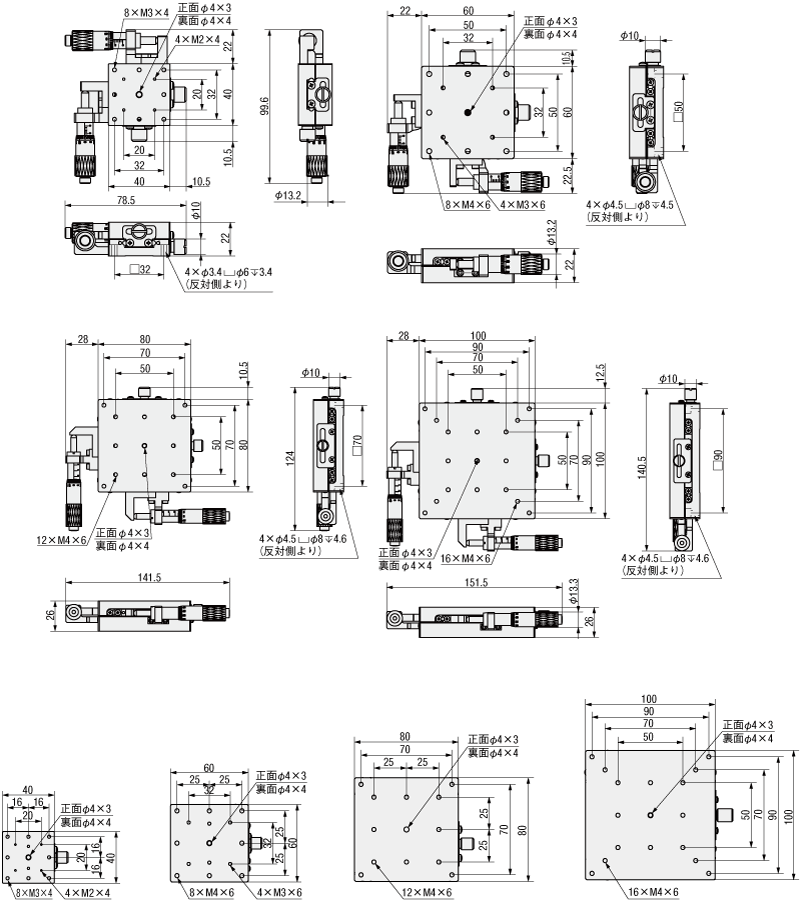

外形図

EーXYSSG40

EーXYSSG60

EーXYSSG80

EーXYSSG100

●テーブル上取付穴寸法

No.40

No.60

No.80

No.100

[ ! ]本商品はRoHS保証外です。ご注意ください。

[ M ]材　　質	(本体)	SUS440C
	(マイクロメータヘッドブラケット)	アルミ合金
[ S ]表面処理	(本体)	無電解ニッケルメッキ
	(マイクロメータヘッドブラケット)	白アルマイト

規格表

型式（Type・No.）	-	追加工
E-XYSSG40 E-XYSSG40	-	A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面 (mm)	移動量 (mm)	耐荷重(N)	移動精度(μm)		許容モーメント(N・m)			モーメント剛性(”/N・cm)			平行度 (μm)	自重 (kg)	￥基準単価
Type	No.	ステージ面 (mm)	移動量 (mm)	水平	真直度	平行度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング	平行度 (μm)	自重 (kg)	￥基準単価
E−XYSSG	40	40×40	±6.5	88	10	24	2.7	2.1	1.9	0.38	0.35	0.28	60	0.34	24,710
	60	60×60	±6.5	186		24	5.2	4.3	5.3	0.18	0.17	0.1	60	0.64	26,220
	80	80×80	±12.5	196		30	19	14.9	17.2	0.08	0.08	0.07	70	1.32	35,950
	100	100×100	±12.5	245		30	36	29.8	32.8	0.08	0.08	0.07	70	2	39,690

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。

■追加工

Alterations	マイク口メータヘッド位置変更
Spec.	センター	サイド左右勝手違い	マイクロメータヘッドなし
Code	A	CR	MN
￥/1Code	無料	無料	-5,200

[ ! ]X軸を縦使いするときの注意点
・正勝手もしくはA・CRを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が下がることがあります。
（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 XYSSG40	エコノミーシリーズ E−XYSSG40
材質		SUS440C	SUS440C
表面処理		無電解ニッケルメッキ	無電解ニッケルメッキ
耐荷重(N)	水平	88.2	88
移動精度	真直度(μm)	3	10
	平行度(μm)	12	24
	ピッチング	40"	保証外
	ヨーイング	20"	保証外
平行度(μm)		30	60
許容モーメント (N・m)	ピッチング	4.5	2.7
	ヨーイング	5.0	2.1
	ローリング	4.5	1.9
モーメント剛性 (”/N・cm)	ピッチング	0.8	0.38
	ヨーイング	0.68	0.35
	ローリング	0.85	0.28
RoHS10		対応	保証外

■XY軸リニアボール　標準と薄型の比較

		XY軸リニアボール標準 E－XYSG	XY軸リニアボール薄型 E－XYSSG
全体厚さ	No.40、60	32	22
全体厚さ	No.80、100	40	26
耐荷重(水平) (N)	No.40	95	88
	No.60	192	186
	No.80	255	196
	No.100	329	245
許容モーメント (N・m)	ピッチング	薄型と同等	標準と同等
	ヨーイング
	ローリング
対応追加工		A・AR・CR・CZ CZR・H・P・MN	A・CR・MN

■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度

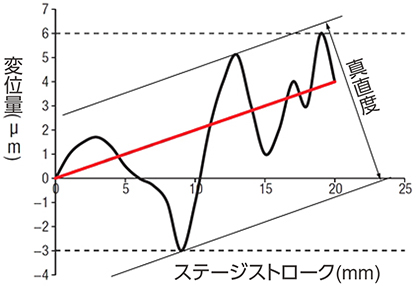

  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイク口メータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。

ミスミ手動ステージの真直度とは

[ ! ]本商品はRoHS保証外です。ご注意ください。

型番リスト

表示件数

型番

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

移動量(X距離)

(mm)

移動量(Y距離)

(mm)

追加工

最小発注数量

～±10.0	～±10.0	50.1～100.0	26～40	26～40	20.1～25.0	40	40	±6.5	±6.5	標準型	1個
～±10.0	～±10.0	50.1～100.0	26～40	26～40	20.1～25.0	40	40	±6.5	±6.5	A	1個
～±10.0	～±10.0	50.1～100.0	26～40	26～40	20.1～25.0	40	40	±6.5	±6.5	CR	1個
～±10.0	～±10.0	50.1～100.0	26～40	26～40	20.1～25.0	40	40	±6.5	±6.5	MN	1個
～±10.0	～±10.0	100.1～	41～60	41～60	20.1～25.0	60	60	±6.5	±6.5	標準型	1個
～±10.0	～±10.0	100.1～	41～60	41～60	20.1～25.0	60	60	±6.5	±6.5	A	1個
～±10.0	～±10.0	100.1～	41～60	41～60	20.1～25.0	60	60	±6.5	±6.5	CR	1個
～±10.0	～±10.0	100.1～	41～60	41～60	20.1～25.0	60	60	±6.5	±6.5	MN	1個
±10.1～30.0	±10.1～30.0	100.1～	61～90	61～90	35.1～40.0	80	80	±12.5	±12.5	標準型	1個
±10.1～30.0	±10.1～30.0	100.1～	61～90	61～90	35.1～40.0	80	80	±12.5	±12.5	A	1個
±10.1～30.0	±10.1～30.0	100.1～	61～90	61～90	35.1～40.0	80	80	±12.5	±12.5	CR	1個
±10.1～30.0	±10.1～30.0	100.1～	61～90	61～90	35.1～40.0	80	80	±12.5	±12.5	MN	1個
±10.1～30.0	±10.1～30.0	100.1～	91～120	91～120	35.1～40.0	100	100	±12.5	±12.5	標準型	1個
±10.1～30.0	±10.1～30.0	100.1～	91～120	91～120	35.1～40.0	100	100	±12.5	±12.5	A	1個
±10.1～30.0	±10.1～30.0	100.1～	91～120	91～120	35.1～40.0	100	100	±12.5	±12.5	CR	1個
±10.1～30.0	±10.1～30.0	100.1～	91～120	91～120	35.1～40.0	100	100	±12.5	±12.5	MN	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

24,710円 ( 27,181円 )	在庫品1日目当日出荷可能	XYSSG40
24,710円 ( 27,181円 )	13日目〜	XYSSG40-A
24,710円 ( 27,181円 )	13日目〜	XYSSG40-CR
19,510円 ( 21,461円 )	13日目〜	XYSSG40-MN
26,220円 ( 28,842円 )	在庫品1日目当日出荷可能	XYSSG60
26,220円 ( 28,842円 )	13日目〜	XYSSG60-A
26,220円 ( 28,842円 )	13日目〜	XYSSG60-CR
21,020円 ( 23,122円 )	13日目〜	XYSSG60-MN
35,950円 ( 39,545円 )	13日目〜	XYSSG80
35,950円 ( 39,545円 )	13日目〜	XYSSG80-A
35,950円 ( 39,545円 )	13日目〜	XYSSG80-CR
30,750円 ( 33,825円 )	13日目〜	XYSSG80-MN
39,690円 ( 43,659円 )	13日目〜	XYSSG100
39,690円 ( 43,659円 )	13日目〜	XYSSG100-A
39,690円 ( 43,659円 )	13日目〜	XYSSG100-CR
34,490円 ( 37,939円 )	13日目〜	XYSSG100-MN

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
