【エコノミーシリーズ】 X軸リニアボール

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 9,580円～22,770円

税込単価: 10,538円～25,047円

今見ている商品の標準品

クオリティー品

ミスミ

【高精度】Ｘ軸リニアボール　マイクロメータヘッド/送りねじ/デジタル・粗微動マイクロメータヘッド

通常価格(税別)： 14,100円 (税込価格：15,510円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 X軸クロスローラ

通常価格(税別)： 6,400円 (税込価格：7,040円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
本体
送り方式
マイクロメータヘッド
移動ガイド
リニアボール

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が55型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

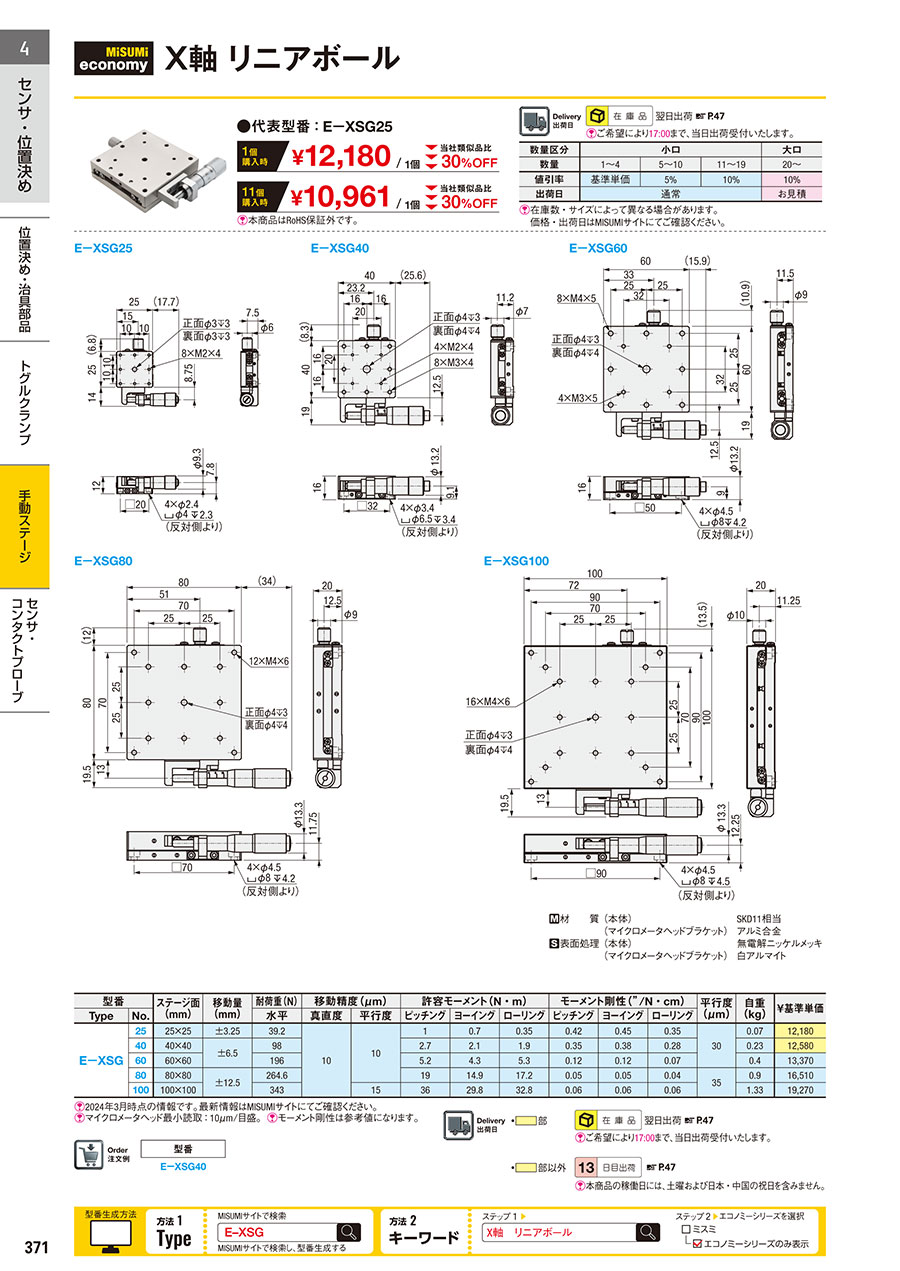

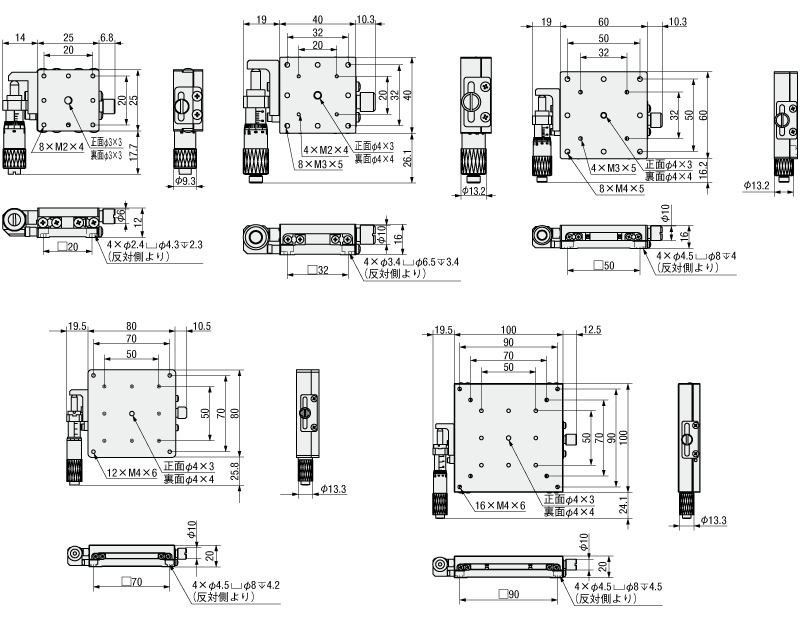

外形図

E－XSG25

E－XSG40

E－XSG60

E－XSG80

E－XSG100

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]中央の穴は正面・裏面共に精度穴ではございません。
[ ! ]寸法記載のない側面の穴は製造過程で使用する穴のため、お客様でのお取り付けは想定しておりません。
[ ! ]内部にばねが内蔵されており、マイクロメータのピン先には常に負荷がかかる構造でございます。

Type	本体		マイクロメータヘッドブラケット
Type	[ M ]材　　質	[ S ]表面処理	[ M ]材　　質	[ S ]表面処理
E－XSG	SUS440C	無電解ニッケルメッキ	アルミ合金	白アルマイト

規格表

注文例	型式（Type・No.）	−	追加工
注文例	E-XSG40
	E-XSG40	-	A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面 (mm)	移動量 (mm)	耐荷重(N)	移動精度(μm)		許容モーメント(N・m)			モーメント剛性(”/N・cm)			平行度 (μm)	自重 (kg)	￥基準単価
Type	No.	ステージ面 (mm)	移動量 (mm)	水平	真直度	平行度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング	平行度 (μm)	自重 (kg)	￥基準単価
E−XSG	25	25×25	±3.25	39.2	10	10	1	0.7	0.35	0.42	0.45	0.35	30	0.07	12,180
	40	40×40	±6.5	98			2.7	2.1	1.9	0.35	0.38	0.28		0.23	12,580
	60	60×60	±6.5	196			5.2	4.3	5.3	0.12	0.12	0.07		0.4	13,370
	80	80×80	±12.5	264.6			19	14.9	17.2	0.05	0.05	0.04	35	0.9	16,510
	100	100×100	±12.5	343		15	36	29.8	32.8	0.06	0.06	0.06	35	1.33	19,270

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]マイクロメータヘッド最小読取：10μm/目盛。
[ ! ]モーメント剛性は参考値になります。

追加工

Alterations	マイクロメータヘッド位置変更
Spec.	センター	センター左右勝手違い	センター上下勝手違い	センター・左右/上下勝手違い	サイド左右勝手違い
Code	A	AR	AZ	AZR	CR
￥/1Code	無料	無料	無料	無料	無料

[ ! ]本商品はRoHS保証外です。ご注意ください。

Alterations	マイクロメータヘッド位置変更
Spec.	サイド上下勝手違い	左右/上下勝手違い	ディスククランプ	対向クランプ	マイクロメータヘッドなし
Code	CZ	CZR	H	P	MN
￥/1Code	無料	無料	3,500	2,000	-2,600

[ ! ]X軸を縦使いするときの注意点
・正勝手もしくはA・AR・CRを選択し、X軸を縦使いする場合、マイクロメータヘッド先端を下向きにして取り付けるとステージ面が下がることがあります。
（ばねの引張荷重以上の力がかかると、荷重を受けられずステージ面がずり落ちます。）
・AZ・AZR・CZ・CZRを選択し、マイクロメータヘッド先端を下向きにしてX軸を縦使いする場合、マイクロメータヘッドで荷重を受けるため、ステージ面は下がりません。
ただし、X軸で規定されている垂直方向の耐荷重以上の荷重をかけるのは精度が正しく出ない恐れがありますので、お控えください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 XSG40	エコノミーシリーズ E－XSG40
材質		SUS440C	SUS440C
表面処理		無電解ニッケルメッキ	無電解ニッケルメッキ
耐荷重(N)	水平	98	98
移動精度	真直度(μm)	1	10
	平行度(μm)	7	10
	ピッチング	25”	保証外
	ヨーイング	15”	保証外
平行度(μm)		15	30
許容モーメント (N・m)	ピッチング	5.0	2.7
	ヨーイング	5.0	2.1
	ローリング	5.0	1.9
モーメント剛性 (”/N・cm)	ピッチング	0.42	0.35
	ヨーイング	0.35	0.38
	ローリング	0.21	0.28
RoHS10		対応	保証外

■移動量
  カタログ上の図面寸法は、ストロークを0mmとし、この状態を基準に左右方向に移動した距離が移動量となります。

■耐荷重
  ワークの重心がステージ中央部にある際のステージが耐えうる力です。単位はNとなります。耐荷重を超えてご使用になりますと、ステージがスムーズに動作しなくなったり咬み込んだりする恐れがあります。水平に設置した場合の耐荷重は“水平”、垂直に設置した場合の耐荷重は“垂直”の値をご参照ください。直動ステージを垂直、または天地逆転にして設置する場合には、カタログ表記の精度は満たさない場合がありますのでご注意ください。

■真直度

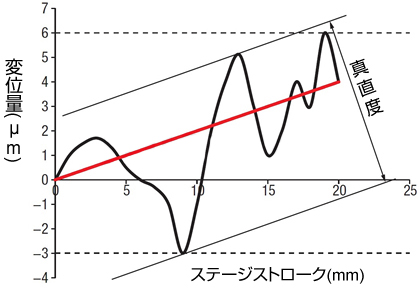

  ステージがフルストロークで移動するときの、理想的な移動軸(下図の赤線で示す始点と終点を結ぶ直線。黒線は実際の軌跡をしめします。）に対する最大オフセット量。測定方法：マイクロメータをステージに置き、指針を基準ブロックに当て、ステージをフルストロークで移動させた時に測定した最大変位量が真直度になります。
