アンプ内蔵型光電センサ -角型タイプ-

カタログ |P.27

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（17件）

通常単価(税別): 2,680円～3,810円

税込単価: 2,948円～4,191円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンプ内蔵型光電センサ -超薄型タイプ-

4.5

通常価格(税別)： 2,780円 (税込価格：3,058円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンプ内蔵型光電センサ　－スタンダードタイプ－

4.5

通常価格(税別)： 4,890円 (税込価格：5,379円)

通常出荷日：在庫品1日目

高精度・長距離検出が可能。RoHS対応の汎用型の光電センサ。

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
光電センサ
アンプ種類
内蔵型
保護構造
IP64
検出光の色
赤色
使用周囲湿度 (%)
35~85

ご注意

2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が10型番あります。

外形図・規格表
型番リスト
詳細情報

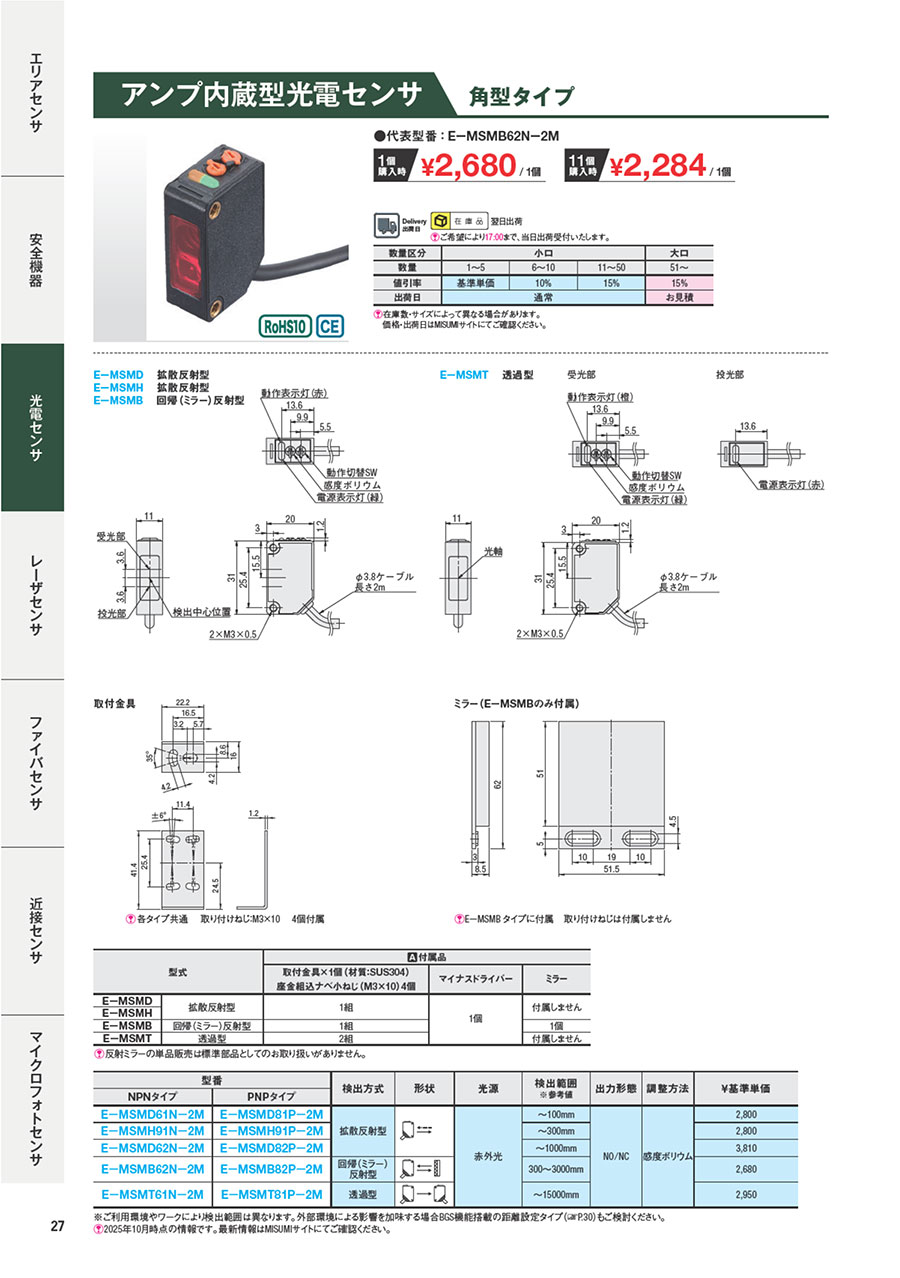

カタログ

外形図・規格表

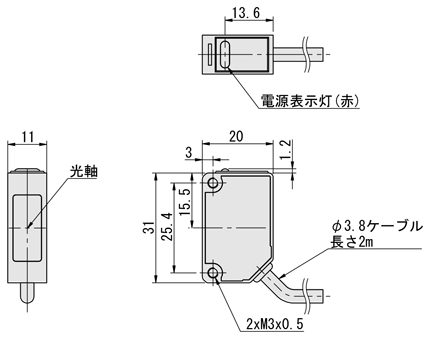

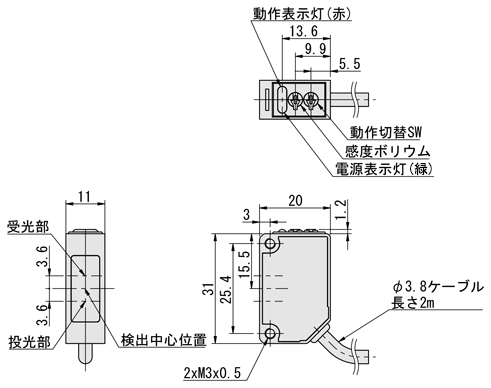

外形図

E－MSMD　拡散反射型
E－MSMH　拡散反射型
E－MSMB　回帰(ミラー)反射型

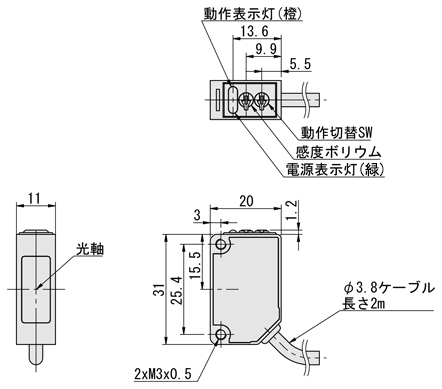

E－MSMT　透過型

受光部

投光部

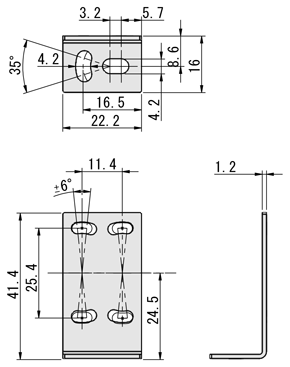

取付金具

[ ! ]各タイプ共通
取り付けねじ：M3×10 4個付属

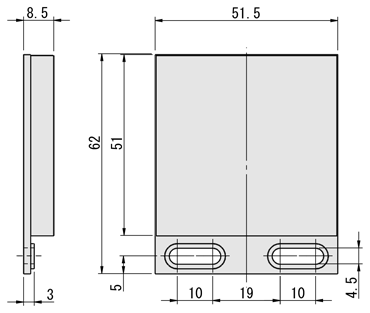

ミラー(E－MSMBのみ付属)

[ ! ]取り付けねじは付属しません

型式		[ A ]付属品
		取付金具×1個(材質：SUS304)	マイナスドライバー	ミラー
		座金組込ナベ小ねじ(M3×10)4個
E－MSMD	拡散反射型	1組	1個	付属しません
E－MSMH
E－MSMB	回帰(ミラー)反射型	1組		1個
E－MSMT	透過型	2組		付属しません

[ ! ]付属品は単品販売を行っておりません。

規格表

型番

E-MSMH91N-2M

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		検出方式	形状	光源	検出範囲 ※参考値	出力形態	調整方法	￥基準単価
NPNタイプ	PNPタイプ
E−MSMD61N−2M	E−MSMD81P−2M	拡散反射型		赤外光	〜100mm	NO/NC	感度ボリウム	2,800
E−MSMH91N−2M	E−MSMH91P−2M				〜300mm			2,800
E−MSMD62N−2M	E−MSMD82P−2M				〜1000mm			3,810
E−MSMB62N−2M	E−MSMB82P−2M	回帰(ミラー) 反射型			300〜3000mm			2,680
E−MSMT61N−2M	E−MSMT81P−2M	透過型			〜15000mm			2,950

※1：ご利用環境やワークにより検出範囲は異なります。
外部環境による影響を加味する場合BGS機能搭載の距離設定型もご検討ください。

製品比較情報

■当社類似品と本商品の比較

		当社類似品　MZーT	本商品　EーMSMT61Nー2M
出力形態		NPN	NPN
検出距離(m)		25m	15m
応答時間		500μs以下	5〜10ms以下
消費電流	投光器	8mA以下	20mA以下
消費電流	受光器	11mA以下	10mA以下
投光光源		赤色LED	赤色LED
RoHS10		対応	対応

仕様と性能

種類		拡散反射型			回帰(ミラー)反射型
型番	NPN出力	E－MSMD61N－2M	E－MSMH91N－2M	E－MSMD62N－2M	E－MSMB62N－2M
	PNP出力	E－MSMD81P－2M	E－MSMH91P－2M	E－MSMD82P－2M	E－MSMB82P－2M
光源		赤外光			赤色光
検出距離		～100mm	～300mm	～1000mm	300〜3000mm
検出物体(ワーク)		不透明体・半透明体・透明体(使用前に必ず実際の検出で確認してください)			直径φ5mm以上の不透明体・半透明体 (使用前に必ず実際の検出で確認してください)
応差		動作距離の15％以下
繰り返し精度(検出軸直角方向)		1mm			0.5mm
電源電圧		12VDC～24VDC±10％リップルp-p 10%以下
消費電流		16mA以下			10mA以下
制御出力		流入電流100mAにて(残留電圧:2V以下)、流入電流16mAにて(残留電圧:1V以下)
出力動作		動作切換スイッチを装備し、動作状態(遮光時ON、入光時ON)を任意に切り替えることができます
保護回路		サージ保護回路、短絡保護、逆極性保護
応答時間		2ms以下			1ms以下
表示灯		電源表示灯(緑。通電時点灯) 動作表示灯(赤。出力ON時点灯)
保護構造		IP64
周囲温度		動作時:－10℃～＋55℃(結露、凍結なきこと) 保存時:－30℃～＋70℃(結露、凍結なきこと)
使用周囲湿度		動作時:35～85％RH(結露なきこと) 、保存時:35～85％RH(結露なきこと)
使用周囲照度		白熱灯:受光面照度が3000Lx以下
絶縁抵抗		20MΩ以上(DC500メガVにて)充電部とケース間
絶縁耐力		AC1000V(50/60Hzにて1分間)充電部とケース間
耐振動(耐久)		10-55Hz、複振幅1.5mm 　　XYZ各方向2時間
耐衝撃(耐久)		500m/s² 複振幅　　XYZ各方向3回
接続方法		コード引き出しタイプ(ケーブルφ3.8長さ2ｍ)
ケース材質		ポリカーボネート

種類		透過型　長距離検出
型番	NPN出力	E－MSMT61N－2M
	PNP出力	E－MSMT81P－2M
光源		赤外光
検出距離		15000mm
検出物体(ワーク)		φ12ｍｍ以上の不透明体
繰り返し精度(検出軸直角方向)		0.5mm
電源電圧		12VDC～24VDC±10％リップルp-p 10%以下
消費電流		投光器：20mA以下　受光器：10mA以下
制御出力		流入電流100mAにて(残留電圧:2V以下)、流入電流16mAにて(残留電圧:1V以下)
出力動作		動作切換スイッチを装備し、動作状態(遮光時ON、入光時ON)を任意に切り替えることができます
感度ボリウム		機械式ボリウム装備
保護回路		サージ保護回路、短絡保護、逆極性保護
応答時間		5～10ms以下
表示灯		電源表示灯(緑。通電時点灯) 動作表示灯(橙。出力ON時点灯)
保護構造		IP64
周囲温度		動作時:－10℃～＋55℃(結露、凍結なきこと) 保存時:－30℃～＋70℃(結露、凍結なきこと)
使用周囲湿度		動作時:35～85％RH、保存時:35～85％RH
使用周囲照度		白熱灯:受光面照度が3000Lx以下
絶縁抵抗		20MΩ以上(DC500メガVにて)充電部とケース間
絶縁耐力		AC1000V(50/60Hzにて1分間)充電部とケース間
耐振動(耐久)		10-55Hz、複振幅1.5mm 　　XYZ各方向2時間
耐衝撃(耐久)		500m/s²複振幅　　XYZ各方向3回
接続方法		コード引き出しタイプ(ケーブルφ3.8、長さ2ｍ)
ケース材質		ポリカーボネート

使用方法

本商品の説明書は下記QRコードまたはこちらからダウンロードしてください。

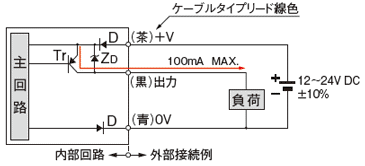

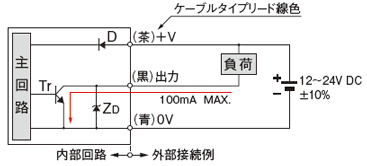

■入出力回路図

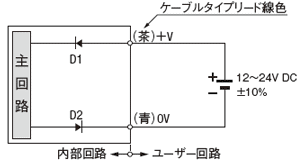

直流3線式NPN出力	直流3線式PNP出力	投光部回路図

D：電源逆接保護ダイオード Tr：NPN出力トランジスタ ZD：サージ吸収ツェナーダイオード	D：電源逆接保護ダイオード Tr：PNP出力トランジスタ ZD：サージ吸収ツェナーダイオード

コンパクトタイプは外形が小さく薄いため、
狭いスペースでも取付可能

型番リスト

表示件数

型番

検出方式

検出距離【区分】

出力モード

検出範囲

(mm)

RoHS?

最小発注数量

回帰反射（ミラー）	～2000	NPN	300～3000	10	1個
回帰反射（ミラー）	～2000	PNP	300～3000	10	1個
拡散反射	～100	NPN	100	10	1個
拡散反射	～1000	NPN	1000	10	1個
拡散反射	～100	PNP	100	10	1個
拡散反射	～1000	PNP	1000	10	1個
拡散反射	～300	NPN	300	10	1個
拡散反射	～300	PNP	300	10	1個
透過	10,000超	NPN	15000	10	1個
透過	10,000超	PNP	15000	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

2,680円 ( 2,948円 )	在庫品1日目当日出荷可能	MZ-R
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能	MZ-R
2,800円 ( 3,080円 )	在庫品1日目当日出荷可能	MZ-D
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能	-
2,800円 ( 3,080円 )	在庫品1日目当日出荷可能	MZ-D
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能	-
2,800円 ( 3,080円 )	在庫品1日目当日出荷可能	MZ-D
2,800円 ( 3,080円 )	在庫品1日目当日出荷可能	MZ-D
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能	MZ-T
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能	MZ-T

詳細情報

基本情報

基本情報

高精度・長距離検出が可能。RoHS対応の汎用型の光電センサ。

ご注意

2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コンパクト固定式バーコードリーダ自動フォーカス調整【貸出対象】
汎用・高速コードリーダ。オートフォーカス、迅速なWD切替え、各種通信規格に対応しております。
ミスミ
近距離USBハンディータイプ白色LED【貸出対象】
USBハンディー式バーコードリーダ。USB-HID、USB-CDCなどの多様な出力モードに対応しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
