アンプ内蔵型光電センサ -距離設定タイプ-

アンプ内蔵型光電センサ -距離設定タイプ-
  • アンプ内蔵型光電センサ -距離設定タイプ-
通常単価(税別)
5,430円
税込単価
5,973円
通常出荷日：在庫品1日目当日出荷可能

BGS機能搭載のRoHS対応光電センサ。多色ワークも安定検出。

  • 【無償サンプル提供対象商品〔返却不要〕】
    初回に限り無償でサンプルを提供いたします。詳しくはこちら
    -------------------------------------------------------------------------------------------------
  • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • フェールセーフ設計されていないため、安全装置としては使えません。
  • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

アンプ内蔵型光電センサ -角型タイプ-

ミスミ

アンプ内蔵型光電センサ -角型タイプ-
通常価格(税別)： 2,680円 (税込価格：2,948円)

通常出荷日：在庫品1日目

よく一緒に見られています

レーザセンサ -距離設定型-

ミスミ

レーザセンサ -距離設定型-
通常価格(税別)： 8,700円 (税込価格：9,570円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

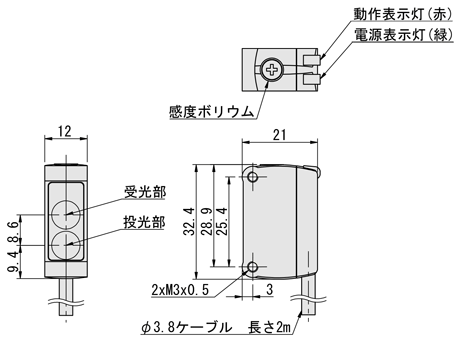

外形図
【無償サンプル提供対象商品〔返却不要〕】
・初回に限り、机上テストや実機検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）
・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら

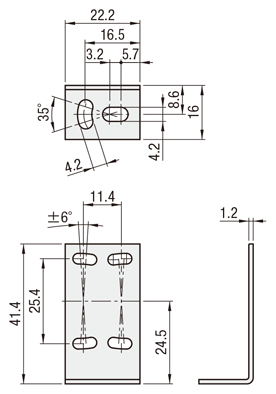

取付金具

[ ! ]各タイプ共通 　取り付けねじ：M3×10 　4個付属
規格表
型番
E-MSMLS61N-2M
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番検出方式形状検出範囲
(白地用紙)		設定範囲
(BGS)		スポットサイズ出力形態調整方法¥基準単価
NPNタイプPNPタイプ
EーMSMLS63Nー2MEーMSMLS83Pー2M距離設定型
（BGS）		5～100mm20～100mm7.3mmNO/NC切替自由感度ボリウム5,430
EーMSMLS61Nー2MEーMSMLS81Pー2M10～300mm35～200mm20mm
製品比較情報
■当社類似品と本商品の比較
 当社類似品　MZLーD本商品　EーMSMLS61Nー2M
出力形態NPNNPN
検出距離(mm)30～40010～300
応答時間250μs以下250μs以下
消費電流投光器20mA以下25mA以下
受光器
投光光源赤色LED赤色LED
RoHS10対応対応
使用方法
本商品の説明書は下記QRコードまたはこちらからダウンロードしてください。

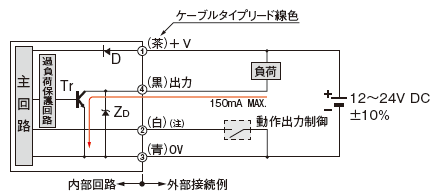

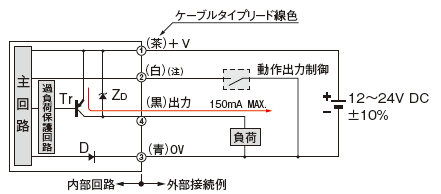

■入出力回路図
直流4線式NPN出力直流4線式PNP出力

Tr ： NPN出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護ダイオード
Tr ： PNP出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護ダイオード
（注）白線がOFFの場合、黒線動作出力はNO。
ONの場合、黒線動作出力はNCとなります。		（注）白線がOFFの場合、黒線動作出力はNO。
ONの場合、黒線動作出力はNCとなります。

型番リスト

表示件数
  • 1
    • 型番
    E-MSMLS61N-2M
    E-MSMLS63N-2M
    E-MSMLS81P-2M
    E-MSMLS83P-2M
    関連

    検出距離【区分】

    出力モード

    検出範囲（白地用紙）

    (mm)

    		最小発注数量

    サンプル提供申込み

    ～200
    NPN
    10～300
    1個

    サンプル提供申込み

    ～100
    NPN
    2～100
    1個

    サンプル提供申込み

    ～200
    PNP
    35～200
    1個

    サンプル提供申込み

    ～100
    PNP
    20～100
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    5,430円
    ( 5,973円 )
    在庫品1日目当日出荷可能

    MZL-D

    5,430円
    ( 5,973円 )
    在庫品1日目当日出荷可能

    MZL-D

    5,430円
    ( 5,973円 )
    在庫品1日目当日出荷可能

    MZL-D

    5,430円
    ( 5,973円 )
    在庫品1日目当日出荷可能

    MZL-D

  • 1

    • 詳細情報

    基本情報

    BGS機能搭載のRoHS対応光電センサ。多色ワークも安定検出。

    ご注意

    • 【無償サンプル提供対象商品〔返却不要〕】
      初回に限り無償でサンプルを提供いたします。詳しくはこちら
      -------------------------------------------------------------------------------------------------
    • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • フェールセーフ設計されていないため、安全装置としては使えません。
    • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アンプ内蔵型光電センサ -距離設定タイプ-のレビュー
    4平均満足度：4.02件のレビュー
    部品有無確認
    4
    満足度：4.02025/06/02
    各ｾﾝｻが単純に安価で使用用途を満足出来る品物。 また、緊急対応が可能な即納部分も助かる。
    0人が参考にしています。
    コンベア上のワーク検知
    4
    満足度：4.02024/11/05
    性能は普通だと思います。ケーブルは4線式で、1本（白）はライトON・ダークONの切り替えに使用します。配線ではなくドライ...もっと読む
