ポリカーボネートプレート (筐体専用樹脂プレート)
- 通常単価(税別)
- -
- 税込単価
- -
【特長】 既存品に比べ、安価な樹脂プレートです。 【既存品との違い】 ・厚みの...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 材質
- ポリカーボネート
- 材質証明書：材質
- ポリカーボネート
ご注意
- パネル寸法はA≧B寸法となるように設定してください。
- 本商品と既存品のブラウンスモークは色味が異なりますのでご注意ください。
- アルミフレーム用切り欠き、4コーナー逃げカットの加工部はR2.5となります。
- 商品のサイズによって既存品よりも価格が高くなる場合があります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
■標準タイプ
[ ! ]A≧B
| 面 | 側面4面 | 板厚表面 |
| 加工方法 | 丸のこ切断 | 素材面まま |
[ ! ]A≧B
2H
2HL
4H
6H
8H
| 穴加工詳細 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N(通し穴) | P(皿穴) | M(ネジインサート) | 穴加工条件(N・P・M) | Q(だるま穴) | 穴加工条件 Q(だるま穴) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |
[ ! ]L≦T－1 [ ! ]ネジインサートHLTSの詳細はこちら参照 |  |  |

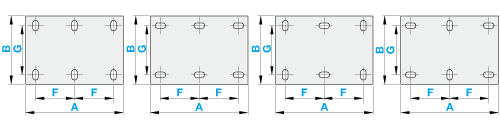

[ ! ]だるま穴の加工条件 a≧5 b≧5 c≧5 2H・4H・6H・8H 2HL ＜だるま穴位置について＞ ①：2Hの時はだるま穴の直径d1の中心が、Gの値と一致します。 ②：4H・6Hの時はG寸法のセンターが、B寸法のセンターと一致します。 ③：8Hの時は真中のだるま穴の直径d1の中心が、B寸法のセンターと一致します。 ④：2HLの時はだるま穴は横向きになり、だるま穴の直径d1の中心がFの値と一致します。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■表1
|
|
[ ! ]樹脂破損防止の為に、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
規格表
Type | [ M ]グレード | 色 | 仕様雰囲気温度 |
| F-PCTA | スタンダード | 透明 | -30～100℃ |
| F-PCTBA | ブラウンスモーク | ||
| F-PCTTA | 制電 | 透明 |
| 型式 | − | A | − | B | − | T |
| F-PCTA | − | 1200 | − | 800 | − | 5 |
| 型式 | − | A | − | B | − | T | − | F | − | G | − | ボルト呼び径 | − | L |
| F-PCTA4H | − | 900 | − | 700 | − | 3 | − | F750 | − | G650 | − | P3 | ||
| F-PCTBA4H | − | 1200 | − | 800 | − | 5 | − | F750 | − | G650 | − | M4 | − | L4 |
| 型式 | A | B | T |
| 標準サイズ | 指定1mm単位 | 選択 | |
| F-PCTA(スタンダード 透明) | 300～2000 | 300〜1000 | 3・5 |
| F-PCTBA(スタンダード ブラウンスモーク) | |||
| F-PCTTA(制電 透明) | |||
| T | T寸公差 |
| 3 | ±0.7 |
| 5 | ±0.7 |
| 型式 | A | B | T | F | G | ボルト呼び径選択 | |||||
| 通し穴 | 皿穴 | だるま穴 | ネジインサート | ||||||||
| Type | 穴数 | 指定1mm単位 | 選択 | 指定0.5mm単位 | N | P | Q | M | L | ||
| F-PCTA(スタンダード 透明) F-PCTBA (スタンダード ブラウンスモーク) F-PCTTA(制電 透明) | 2H(横) 2HL(縦) 4H 6H 8H | 300〜1200 | 300〜1000 | 3 | 6〜1191.5 (2H・4H) 4.5〜1195.5 (2HL) 6〜595.5 (6H・8H) | 4.5〜995.5 (2H) 6〜991.5 (2HL・4H・6H) 6〜495.5 (8H) | 3 4 5 6 8 10 | 3 | 5 6 8 | - | 表1より選択 |
| 5 | 3 4 5 6 | 3 4 | |||||||||
6H・8H選択時：d（d1）＋2.5≦F≦（A−d（d1）−5）/2が必要です。
[ ! ]G寸の指定範囲 2H選択時：d（d1）/2＋2.5≦G≦B−d（d1）/2−2.5、2HL・4H・6H選択時：d（d1）＋2.5≦G≦B−d（d1）−5、
8H選択時：d（d1）＋2.5≦G≦（B−d（d1）−5）/2が必要です。（dは通し穴、d1は皿穴選択のとき）
| T | T寸公差 |
| 3 | ±0.7 |
| 5 | ±0.7 |
追加工
■標準タイプ
|
| 追加工指定時は | 5 | 日目出荷 |
[ ! ]アルミフレーム用切り欠き、4コーナー逃げカット指定時、赤丸部分はR2.5で加工されます。
| Alterations | アルミフレーム ブラインドジョイント用切欠き | 4コーナー逃げカット | コーナーカット コーナーのR加工 | 4コーナー同寸加工 | ||||
 |  |  |  |  | ||||
| Code | F□□・E□□・J□□・K□□ | CN | CCA・CCB・CCC・CCD CRA・CRB・CRC・CRD | ACC | ACR | |||
| Spec. | アルミフレームのブラインドジョイント用逃げカットをいたします。 [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]指定方法はこちらをご覧ください | 4コーナーの逃げカットいたします。 CN＝指定1mm単位 [ ! ]5≦CN≦50 [ ! ]標準タイプの標準サイズのみ指定可 | 任意のコーナー(ABCD)を加工いたします。 指定5mm単位 ・CCA5＝Aコーナー5mm カット ・CRB5＝Bコーナー5mm R [ ! ]標準タイプの標準サイズのみ指定可 [ ! ]4コーナー同寸加工との併用はできません [ ! ]規格詳細はこちらをご覧ください | 4コーナー同寸5mmでカット、R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の加工条件は、 | ||||
| ￥/1Code | 200/コーナー | 400 | C | 5≦C≦20 | 25≦C≦50 | － | 400 | 500 |
| 200/コーナー | 300/コーナー | |||||||
| R | 5≦R≦20 | 25≦R≦50 | 55≦R≦100 | |||||
| 200/コーナー | 300/コーナー | 450/コーナー | ||||||
| ジョイント別 切り欠き 形状 | シンプルジョイントキット (こちら) | シングルジョイントキット(こちら) スクリュージョイントキット (P.596・647・704・750) | 先入れダブルジョイントキット(P.655・707・753) | センタージョイント (P.597・649・706・752) | 後入れダブルジョイント (P.598・651・708・754) | ||
| シングルジョイント キット標準タイプ | シングルジョイント キットナロータイプ、 スクリュージョイント キット | 標準タイプ | 偏芯ナットタイプ | ||||
（例1） （例2）  例2の場合、パネルの切り欠きは必要ありません。 |  |  [ ! ]図はシングルジョイントキットナロータイプです。 |  |  | （例1） （例2）  |  | |
| HFS5 シリーズ 5 | － | － |  | － | － |  |  |
| HFS5 シリーズ 6 |  |  |  |  |  |  |  |
| HFS5 シリーズ 8 | － |  |  |  |  |  |  |
| HFS5 シリーズ 845 | － |  |  |  |  | ＊切り欠きは必要  |  |
| HFS5 シリーズ 10 | － | － |  |  | － | － | － |
| Alterations | 穴位置を左端面より指定 | 穴位置を下端面より指定 | 4コーナー同寸加工 | |||||||
 |  |  |  | |||||||
| Code | XC | YC | ACC | ACR | ||||||
| Spec. | XC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 | YC＝指定0.5mm単位 [ ! ]穴とプレート端面の加工条件は、穴加工詳細の加工条件をご覧ください [ ! ]穴数選択タイプ(2H～8H)にのみ指定可 | 4コーナー同寸5mmでカット、 R加工いたします。 ・ACC コーナー5mm カット ・ACR コーナー5mm R [ ! ]穴とプレート端面の
| |||||||
| ￥/1Code | 400 | 400 | 400 | 500 | ||||||
