【エコノミーシリーズ】ウレタン付きカムフォロア　ステンレスタイプ

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,980円～6,920円

税込単価: 3,278円～7,612円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】ウレタン付カムフォロア

通常価格(税別)： 1,360円 (税込価格：1,496円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】ナイロン付きカムフォロア

通常価格(税別)： 1,600円 (税込価格：1,760円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
カムフォロア
サイズ規格
メートル
本体材質
SUS440
ローラ外周材質
ウレタン
軸
あり
ころ案内方式
保持器付
シール
あり
商品タイプ
転がり搬送緩衝用

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

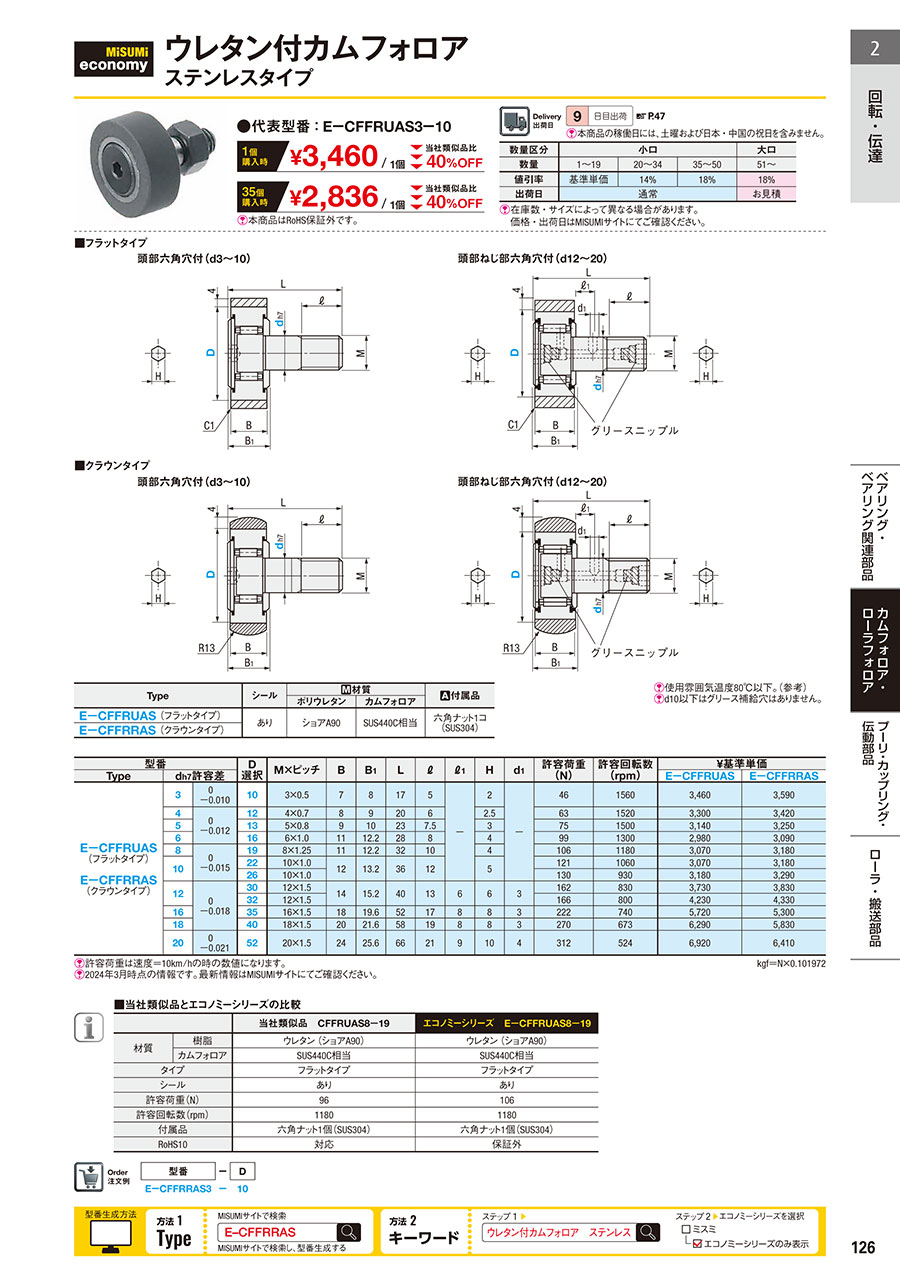

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■クラウンタイプ頭部ねじ部六角穴付（d12～20）頭部六角穴付（d3～10）頭部ねじ部六角穴付（d12～20）頭部六角穴付（d3～10） ■フラットタイプ

[ ! ]使用雰囲気温度80℃以下。
[ ! ]本商品はRoHS保証外です。ご注意ください。

Type	シール	[ M ]材質		[ A ]付属品
		ポリウレタン	カムフォロア
E－CFFRUAS (フラットタイプ)	あり	ショアA90	SUS440C相当	六角ナット1コ (SUS304)
E－CFFRRAS (クラウンタイプ)

規格表

注文例	型式（Type・d）	-	D
	E-CFFRRAS3	-	10

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			D 選択	M×ピッチ	B	B₁	L	ℓ	ℓ₁	H	d₁	許容荷重 (N)	許容回転数 (rpm)	¥基準単価
Type	d_h7許容差		D 選択	M×ピッチ	B	B₁	L	ℓ	ℓ₁	H	d₁	許容荷重 (N)	許容回転数 (rpm)	E－CFFRUAS	E－CFFRRAS
E－CFFRUAS (フラットタイプ) E－CFFRRAS (クラウンタイプ)	3	0 －0.010	10	3×0.5	7	8	17	5	－	2	－	46	1560	3,460	3,590
	4	0 －0.012	12	4×0.7	8	9	20	6		2.5		63	1520	3,300	3,420
	5		13	5×0.8	9	10	23	7.5		3		75	1500	3,140	3,250
	6		16	6×1.0	11	12.2	28	8		4		99	1300	2,980	3,090
	8	0 －0.015	19	8×1.25	11	12.2	32	10		4		106	1180	3,070	3,180
	10		22	10×1.0	12	13.2	36	12		5		121	1060	3,070	3,180
	10		26	10×1.0	12	13.2	36	12		5		130	930	3,180	3,290
	12	0 －0.018	30	12×1.5	14	15.2	40	13	6	6	3	162	830	3,730	3,830
	12		32	12×1.5	14	15.2	40	13	6	6	3	166	800	4,230	4,330
	16		35	16×1.5	18	19.6	52	17	8	8	3	222	740	5,720	5,300
	18		40	18×1.5	20	21.6	58	19	8	8	3	270	673	6,290	5,830
	20	0 －0.021	52	20×1.5	24	25.6	66	21	9	10	4	312	524	6,920	6,410

[ ! ]許容荷重は速度＝10km/hの時の数値になります。
[ ! ]kgf＝N×0.101972
[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

		当社類似品　 CFFRUAS8－19	エコノミーシリーズ　 E－CFFRUAS8－19
材質	樹脂	ウレタン (ショアA90)	ウレタン (ショアA90)
材質	カムフォロア	SUS440C相当	SUS440C相当
タイプ		フラットタイプ	フラットタイプ
シール		あり	あり
許容荷重(N)		96	106
許容回転数(rpm)		1180	1180
付属品		六角ナット1個(SUS304)	六角ナット1個(SUS304)
RoHS10		対応	保証外

概要

厚肉な外輪と内部にニードルと呼ばれる針状のローラーを組みこんだ剛性の高い軸付きベアリングです。
ニードルが回転能力を高める働きをし、高速回転に耐えることができます。
また、通常のベアリングよりも外輪が厚肉な設計になっており、衝撃荷重や重荷重がかかる場所にもお使い頂けます。

■カムフォロアの種類

用途		一般・標準				ミニチュア	騒音防止
特長		六角穴付		ドライバ溝付			ナイロン付・ウレタン付
ページ数		P.115・116		P.117・118		P.122	P.123・124・125・126
商品説明
		d3 ～ 8は、スタッド頭部に六角穴がついた「頭部六角穴付」、 d10 ～ 30 は、スタッド頭部とねじ部の両側に六角穴がついた「頭部ねじ部六角穴付」となります。六角レンチで簡単に取り付けることができます。		スタッド頭部にドライバ溝が付いたカムフォロアです。最もスタンダードなタイプです。		外輪に細かいニードルを組みこんだ小径カムフォロアです。	ナイロンをカムフォロアに圧入したタイプと、ウレタンをカムフォロアに焼付けたタイプです。樹脂が相手側の衝撃を吸収し、回転の際の騒音を抑える働きをします。
外輪形状(※1)		クラウン	フラット	クラウン	フラット	フラット	クラウン	フラット
運動方向 (※2)	直進	〇	◎	〇	◎	◎	〇	◎
	揺動	◎	△	◎	△	△	◎	△

（※１）外輪形状
クラウンタイプは負荷ムラを緩和、また揺動運動に適します。		フラットタイプは接触面積が大きく、荷重負荷が大きい場合や直線運動に適します。

（※２）運動方向について
＜直進運動＞相手側の面が平面でカムフォロアが直線上を動くこと。		＜揺動運動＞相手側の面が婉曲でカムフォロアが曲線上を動くこと。

使用例

[ ! ]カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。

dh7		最大締付トルク N・m
3		0.392
4		0.98
5		1.96
6		2.94
8		7.84
10		16.7
12		29.4
16		70.6
18		98
20		137

型番リスト

表示件数

型番

ローラ種類

外径 D

(mm)

幅 B

(mm)

カムフォロア締結方式

許容回転数

(rpm)

(mm)

許容荷重

(N)

スタッドネジ部呼びM

(mm)

最小発注数量

[球面外輪] クラウンタイプ	10	7	頭部六角穴付	2080	17	46	3×0.5	1個
[球面外輪] クラウンタイプ	12	8	頭部六角穴付	1830	20	63	4×0.7	1個
[球面外輪] クラウンタイプ	13	9	頭部六角穴付	1650	23	75	5×0.8	1個
[球面外輪] クラウンタイプ	16	11	頭部六角穴付	1430	28	99	6×1.0	1個
[球面外輪] クラウンタイプ	19	11	頭部六角穴付	1298	32	106	8×1.25	1個
[球面外輪] クラウンタイプ	22	12	頭部ネジ部六角穴付	1166	36	121	10×1.0	1個
[球面外輪] クラウンタイプ	26	12	頭部ネジ部六角穴付	1023	36	130	10×1.0	1個
[球面外輪] クラウンタイプ	30	14	頭部ネジ部六角穴付	913	40	162	12×1.5	1個
[球面外輪] クラウンタイプ	32	14	頭部ネジ部六角穴付	880	40	166	12×1.5	1個
[球面外輪] クラウンタイプ	35	18	頭部ネジ部六角穴付	814	52	222	16×1.5	1個
[球面外輪] クラウンタイプ	40	20	頭部ネジ部六角穴付	673	58	270	18×1.5	1個
[球面外輪] クラウンタイプ	52	24	頭部ネジ部六角穴付	524	66	312	20×1.5	1個
フラットタイプ	10	7	頭部六角穴付	2080	17	46	3×0.5	1個
フラットタイプ	12	8	頭部六角穴付	1830	20	63	4×0.7	1個
フラットタイプ	13	9	頭部六角穴付	1650	23	75	5×0.8	1個
フラットタイプ	16	11	頭部六角穴付	1430	28	99	6×1.0	1個
フラットタイプ	19	11	頭部六角穴付	1298	32	106	8×1.25	1個
フラットタイプ	22	12	頭部ネジ部六角穴付	1166	36	121	10×1.0	1個
フラットタイプ	26	12	頭部ネジ部六角穴付	1023	36	130	10×1.0	1個
フラットタイプ	30	14	頭部ネジ部六角穴付	913	40	162	12×1.5	1個
フラットタイプ	32	14	頭部ネジ部六角穴付	880	40	166	12×1.5	1個
フラットタイプ	35	18	頭部ネジ部六角穴付	814	52	222	16×1.5	1個
フラットタイプ	40	20	頭部ネジ部六角穴付	673	58	270	18×1.5	1個
フラットタイプ	52	24	頭部ネジ部六角穴付	524	66	312	20×1.5	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

3,590円 ( 3,949円 )	9日目〜	-
3,420円 ( 3,762円 )	9日目〜	-
3,250円 ( 3,575円 )	9日目〜	CFFRRAS5-13
3,090円 ( 3,399円 )	9日目〜	CFFRRAS6-16
3,180円 ( 3,498円 )	9日目〜	CFFRRAS8-19
3,180円 ( 3,498円 )	9日目〜	CFFRRAS10-22
3,290円 ( 3,619円 )	9日目〜	CFFRRAS10-26
3,830円 ( 4,213円 )	9日目〜	CFFRRAS12-30
4,330円 ( 4,763円 )	9日目〜	CFFRRAS12-32
5,300円 ( 5,830円 )	9日目〜	CFFRRAS16-35
5,830円 ( 6,413円 )	9日目〜	-
6,410円 ( 7,051円 )	9日目〜	-
3,460円 ( 3,806円 )	9日目〜	-
3,300円 ( 3,630円 )	9日目〜	-
3,140円 ( 3,454円 )	9日目〜	CFFRUAS5-13
2,980円 ( 3,278円 )	9日目〜	CFFRUAS6-16
3,070円 ( 3,377円 )	9日目〜	CFFRUAS8-19
3,070円 ( 3,377円 )	9日目〜	CFFRUAS10-22
3,180円 ( 3,498円 )	9日目〜	CFFRUAS10-26
3,730円 ( 4,103円 )	9日目〜	CFFRUAS12-30
4,230円 ( 4,653円 )	9日目〜	CFFRUAS12-32
5,720円 ( 6,292円 )	9日目〜	CFFRUAS16-35
6,290円 ( 6,919円 )	9日目〜	-
6,920円 ( 7,612円 )	9日目〜	-

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
