【エコノミーシリーズ】ナイロン付きカムフォロア　ステンレスタイプ

通常単価(税別): 3,670円～8,710円

税込単価: 4,037円～9,581円

通常出荷日：9日目～99日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品にグリスニップルは付属しておりません。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

今見ている商品の標準品

ミスミ

樹脂付カムフォロア　圧入フラットタイプ

通常価格(税別)： 3,600円 (税込価格：3,960円)

通常出荷日：在庫品1日目

今見ている商品の標準品

ミスミ

樹脂付カムフォロア　圧入Ｒタイプ

通常価格(税別)： 4,530円 (税込価格：4,983円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■クラウンタイプ頭部ねじ部六角穴付（d12～20）頭部六角穴付（d3～10）頭部ねじ部六角穴付（d12～20）頭部六角穴付（d3～10） ■フラットタイプ

[ ! ]使用環境温度80℃以下。
[ ! ]本シリーズ製品は、ねじ径 d＜10 の場合はねじ部が中実構造、d≥10 の場合はL寸部が貫通穴構造となっております。
[ ! ]d10以下はグリース補給穴はありません。
[ ! ]本商品はグリスニップルは付属しておりません。
[ ! ]本商品はRoHS保証外です。ご注意ください。

Type	シール	[ M ]材質		[ A ]付属品
		樹脂	カムフォロア
E－CFFRUCSS (フラットタイプ)	あり	ナイロン	SUS440C相当	六角ナット1コ (SUS304)
E－CFFRUDSS (クラウンタイプ)

規格表

注文例	型式（Type・d）	-	D
	E-CFFRUDSS3	-	10

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番			D 選択	M×ピッチ	B	B₁	L	ℓ	ℓ₁	H	d₁	許容荷重	許容回転数	¥基準単価
Type	d_h7許容差		D 選択	M×ピッチ	B	B₁	L	ℓ	ℓ₁	H	d₁	(N)	(rpm)	E－CFFRUCSS	E－CFFRUDSS
E－CFFRUCSS (フラットタイプ) E－CFFRUDSS (クラウンタイプ)	3	0 －0.010	10	3×0.5	7	8	17	5	－	2	－	238	3200	4,280	4,870
	4	0 －0.012	12	4×0.7	8	9	20	6		2.5		350	2760	4,080	4,630
	5		13	5×0.8	9	10	23	7.5		3		406	2510	3,880	4,410
	6		16	6×1.0	11	12.2	28	8		4		460	2230	3,670	4,190
	8	0 －0.015	19	8×1.25	11	12.2	32	10		4		504	1960	3,790	4,320
	10		22	10×1.0	12	13.2	36	12		5		555	1760	3,790	4,320
	10		26	10×1.0	12	13.2	36	12		5		592	1560	3,930	4,470
	12	0 －0.018	30	12×1.5	14	15.2	40	13	6	6	3	728	1390	4,620	5,200
	12		32	12×1.5	14	15.2	40	13	6	6	3	779	1320	4,750	5,350
	16		35	16×1.5	18	19.6	52	17	8	8	3	840	1230	6,430	7,200
	18		40	18×1.5	20	21.6	58	19	8	8	3	886	1080	7,070	7,920
	20	0 －0.021	52	20×1.5	24	25.6	66	21	9	10	4	1044	830	7,780	8,710

[ ! ]許容荷重は速度＝10km/hの時の数値になります。
[ ! ]kgf＝N×0.101972
[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

		当社類似品　 CFFRUCSS8－19	エコノミーシリーズ　 E－CFFRUCSS8－19
材質	樹脂	MCナイロン	ナイロン
材質	カムフォロア	SUS440C相当	SUS440C相当
タイプ		フラットタイプ	フラットタイプ
シール		あり	あり
許容荷重(N)		122	504
許容回転数(rpm)		1960	1960
付属品		六角ナット1個(SUS304)	六角ナット1個(SUS304)
RoHS10		対応	保証外

概要

厚肉な外輪と内部にニードルと呼ばれる針状のローラーを組みこんだ剛性の高い軸付きベアリングです。
ニードルが回転能力を高める働きをし、高速回転に耐えることができます。
また、通常のベアリングよりも外輪が厚肉な設計になっており、衝撃荷重や重荷重がかかる場所にもお使い頂けます。

■カムフォロアの種類

用途		一般・標準				ミニチュア	騒音防止
特長		六角穴付		ドライバ溝付			ナイロン付・ウレタン付
ページ数		P.115・116		P.117・118		P.122	P.123・124・125・126
商品説明
		d3 ～ 8は、スタッド頭部に六角穴がついた「頭部六角穴付」、 d10 ～ 30 は、スタッド頭部とねじ部の両側に六角穴がついた「頭部ねじ部六角穴付」となります。六角レンチで簡単に取り付けることができます。		スタッド頭部にドライバ溝が付いたカムフォロアです。最もスタンダードなタイプです。		外輪に細かいニードルを組みこんだ小径カムフォロアです。	ナイロンをカムフォロアに圧入したタイプと、ウレタンをカムフォロアに焼付けたタイプです。樹脂が相手側の衝撃を吸収し、回転の際の騒音を抑える働きをします。
外輪形状(※1)		クラウン	フラット	クラウン	フラット	フラット	クラウン	フラット
運動方向 (※2)	直進	〇	◎	〇	◎	◎	〇	◎
	揺動	◎	△	◎	△	△	◎	△

（※１）外輪形状
クラウンタイプは負荷ムラを緩和、また揺動運動に適します。		フラットタイプは接触面積が大きく、荷重負荷が大きい場合や直線運動に適します。

（※２）運動方向について
＜直進運動＞相手側の面が平面でカムフォロアが直線上を動くこと。		＜揺動運動＞相手側の面が婉曲でカムフォロアが曲線上を動くこと。

使用例

[ ! ]カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。

dh7		最大締付トルク N・m
3		0.392
4		0.98
5		1.96
6		2.94
8		7.84
10		16.7
12		29.4
16		70.6
18		98
20		137

型番リスト

表示件数

型番

ローラ種類

外径 D

(mm)

幅 B

(mm)

カムフォロア締結方式

許容回転数

(rpm)

(mm)

許容荷重

(N)

スタッドネジ部呼びM

(mm)

最小発注数量

フラットタイプ	10	7	頭部六角穴付	3200	17	149	3×0.5	1個
フラットタイプ	12	8	頭部六角穴付	2760	20	219	4×0.7	1個
フラットタイプ	13	9	頭部六角穴付	2510	23	254	5×0.8	1個
フラットタイプ	16	11	頭部六角穴付	2230	28	288	6×1.0	1個
フラットタイプ	19	11	頭部六角穴付	1960	32	315	8×1.25	1個
フラットタイプ	22	12	頭部六角穴付	1760	36	347	10×1.0	1個
フラットタイプ	26	12	頭部六角穴付	1560	36	370	10×1.0	1個
フラットタイプ	30	14	頭部ネジ部六角穴付	1390	40	455	12×1.5	1個
フラットタイプ	32	14	頭部ネジ部六角穴付	1320	40	487	12×1.5	1個
フラットタイプ	35	18	頭部ネジ部六角穴付	1230	52	525	16×1.5	1個
フラットタイプ	40	20	頭部ネジ部六角穴付	1080	58	554	18×1.5	1個
フラットタイプ	52	24	頭部ネジ部六角穴付	830	66	653	20×1.5	1個
[球面外輪] クラウンタイプ	10	7	頭部六角穴付	3200	17	149	3×0.5	1個
[球面外輪] クラウンタイプ	12	8	頭部六角穴付	2760	20	219	4×0.7	1個
[球面外輪] クラウンタイプ	13	9	頭部六角穴付	2510	23	254	5×0.8	1個
[球面外輪] クラウンタイプ	16	11	頭部六角穴付	2230	28	288	6×1.0	1個
[球面外輪] クラウンタイプ	19	11	頭部六角穴付	1960	32	315	8×1.25	1個
[球面外輪] クラウンタイプ	22	12	頭部六角穴付	1760	36	347	10×1.0	1個
[球面外輪] クラウンタイプ	26	12	頭部六角穴付	1560	36	370	10×1.0	1個
[球面外輪] クラウンタイプ	30	14	頭部ネジ部六角穴付	1390	40	455	12×1.5	1個
[球面外輪] クラウンタイプ	32	14	頭部ネジ部六角穴付	1320	40	487	12×1.5	1個
[球面外輪] クラウンタイプ	35	18	頭部ネジ部六角穴付	1230	52	525	16×1.5	1個
[球面外輪] クラウンタイプ	40	20	頭部ネジ部六角穴付	1080	58	554	18×1.5	1個
[球面外輪] クラウンタイプ	52	24	頭部ネジ部六角穴付	830	66	653	20×1.5	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

4,280円 ( 4,708円 )	9日目〜	-
4,080円 ( 4,488円 )	9日目〜	-
3,880円 ( 4,268円 )	9日目〜	CFFRUCSS5-13
3,670円 ( 4,037円 )	9日目〜	CFFRUCSS6-16
3,790円 ( 4,169円 )	9日目〜	CFFRUCSS8-19
3,790円 ( 4,169円 )	9日目〜	CFFRUCSS10-22
3,930円 ( 4,323円 )	9日目〜	CFFRUCSS10-26
4,620円 ( 5,082円 )	9日目〜	CFFRUCSS12-30
4,750円 ( 5,225円 )	9日目〜	CFFRUCSS12-32
6,430円 ( 7,073円 )	9日目〜	-
7,070円 ( 7,777円 )	9日目〜	-
7,780円 ( 8,558円 )	9日目〜	-
4,870円 ( 5,357円 )	9日目〜	-
4,630円 ( 5,093円 )	9日目〜	-
4,410円 ( 4,851円 )	9日目〜	CFFRUDSS5-13
4,190円 ( 4,609円 )	9日目〜	CFFRUDSS6-16
4,320円 ( 4,752円 )	9日目〜	CFFRUDSS8-19
4,320円 ( 4,752円 )	9日目〜	CFFRUDSS10-22
4,470円 ( 4,917円 )	9日目〜	CFFRUDSS10-26
5,200円 ( 5,720円 )	9日目〜	CFFRUDSS12-30
5,350円 ( 5,885円 )	9日目〜	CFFRUDSS12-32
7,200円 ( 7,920円 )	9日目〜	CFFRUDSS16-35
7,920円 ( 8,712円 )	9日目〜	-
8,710円 ( 9,581円 )	9日目〜	-

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
本商品にグリスニップルは付属しておりません。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

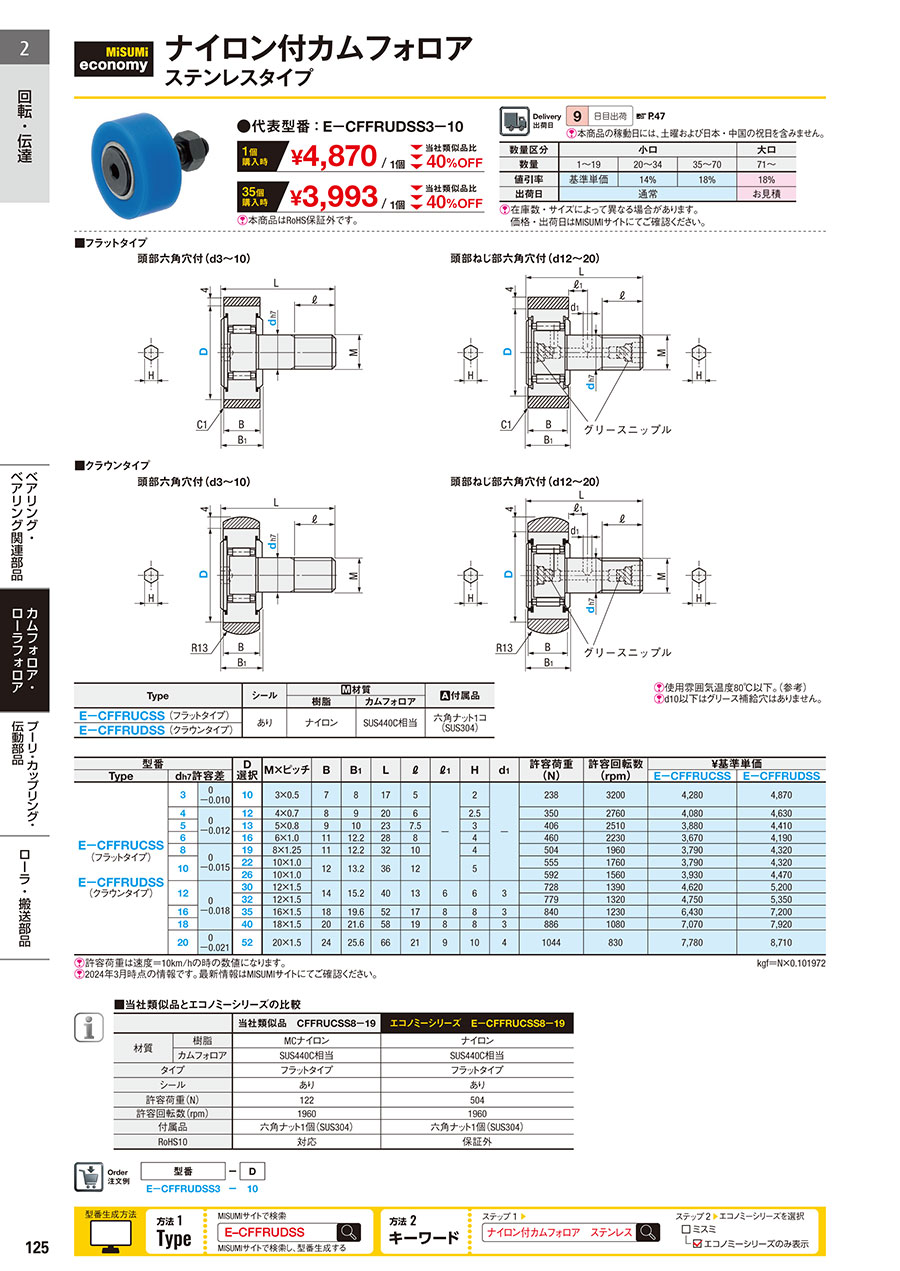

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
